做消费类电子结构设计快十年,经手的音频类器件选型和结构适配少说也有上百款,这类20×40规格的矩形薄型扬声器,是小体积便携通讯、数码设备里出镜率极高的电声部件。很多刚入行的结构工程师做内置音腔设计时,总容易只盯着标称的电参数,忽略安装边界和结构干涉的细节,最后打样回来要么装不上,要么频响曲线因为结构干涉歪得离谱,白浪费开模和打样成本。
先从实际应用场景说,这类矩形薄型扬声器最常出现在手持对讲机、便携门禁对讲终端、小型桌面网络通讯设备、轻薄型工业手持终端里,和常规圆形扬声器比,矩形结构能更好利用设备内部的狭长空余空间,不会像圆形喇叭那样在边角位置浪费大量无效安装空间。尤其是对厚度有严格要求的便携设备,这类扬声器的整体厚度控制得很克制,不需要给音腔预留过多垂直方向的冗余空间,就能实现不错的全音域发声效果,8Ω阻抗1W功率的配置,刚好覆盖近距离语音播报、提示音输出、中等音量音频播放的需求,不会因为功率过大额外增加设备的供电负载,也不会因为功率太小导致嘈杂环境下提示音听不清。

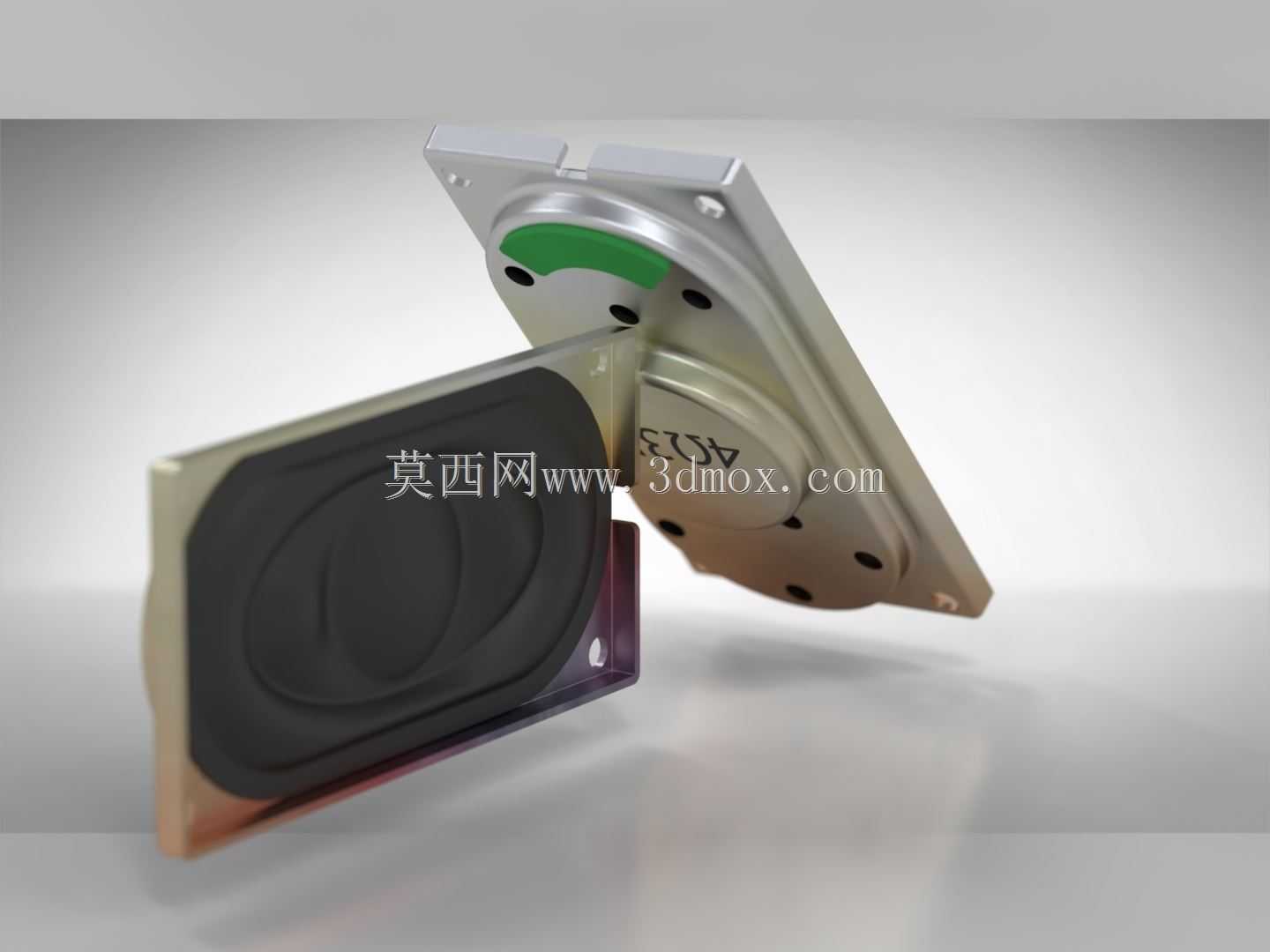

从设计思路上拆解这个扬声器的结构,首先是安装法兰边的设计,法兰上预留的几个固定安装孔,位置刚好避开了内部磁路和振膜的运动边界,锁付螺丝的时候不会碰到内部的振动部件,很多新手建模的时候容易把安装孔位往内挪,结果螺丝打穿盆架直接顶到振膜,装完直接出现破音甚至完全不响的问题。振膜采用的是矩形复合纸盆加悬边的结构,悬边的顺性经过匹配,能保证低频段不会因为安装空间局促出现严重的失真,磁路部分采用的是内磁式结构,不会像外磁喇叭那样对外产生漏磁,干扰设备内部的射频模块、磁敏传感器工作,这一点对通讯类设备来说尤其重要——毕竟通讯设备本身射频敏感度高,要是扬声器漏磁超标,很容易导致通话信噪比下降,甚至出现射频干扰的杂音。

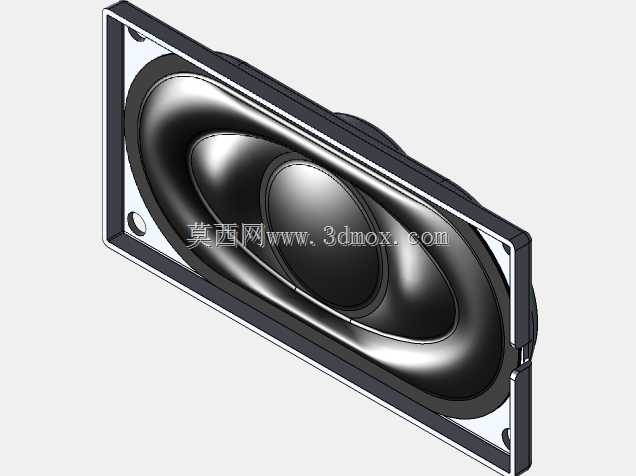

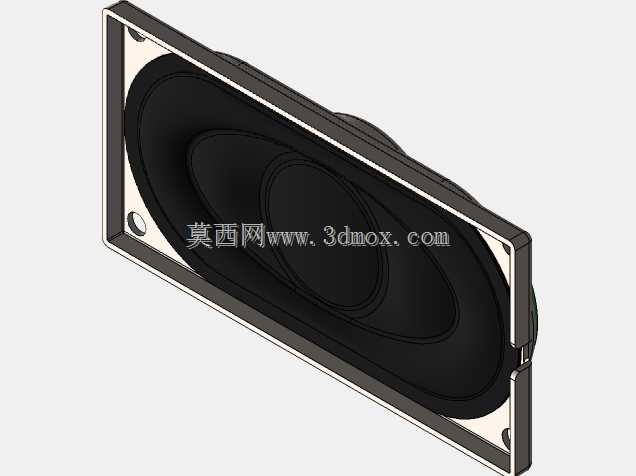

再说到外形尺寸和安装边界,这个扬声器的主体外形严格控制在20mm×40mm的矩形轮廓内,法兰边的外伸尺寸每边不超过2mm,也就是说在PCB或者设备内壳上做安装定位槽的时候,只需要预留22mm×42mm的安装避让空间就足够,垂直方向的安装高度,从法兰安装面到振膜最突出位置、再到背部磁路最突出位置的总高度,控制在适合薄型设备的范围内,做音腔设计的时候,背部密封音腔的容积不需要做太大,只要保证1.5到2立方厘米的密封腔体,就能让这个扬声器的频响达到比较均衡的状态,不需要额外添加被动辐射器就能满足语音通讯的音质需求。接线端的位置设置在盆架的侧边,不会从背部或者正面出线,避免和背部的磁路、正面的面壳网孔产生干涉,布线的时候可以顺着设备内壁走,不会额外占用垂直方向的空间。
实际做结构适配的时候还要注意几个细节,首先是振膜正面和设备面壳网孔之间要预留0.5mm左右的间隙,不能让网孔的筋位直接贴到振膜上,不然大音量下振膜振动碰到筋位会产生滋滋的异音;其次是法兰边和设备壳体接触的位置,要贴一圈薄的泡棉密封胶圈,一方面防止音腔漏气导致低频效果变差,另一方面也能阻挡外部的灰尘、水汽顺着安装缝隙进到设备内部;还有就是磁路背部和设备内部的PCB板之间,要预留至少1mm的间隙,不要让PCB上的元器件直接贴到磁钢上,一方面避免磁钢吸附焊接过程中残留的金属碎屑,另一方面也防止生产组装的时候磁钢刮伤PCB上的阻焊层或者元器件。
很多工程师做这类器件选型的时候,总觉得扬声器是标准件,随便找个尺寸差不多的就能替换,实际上不同厂家做的同尺寸扬声器,磁路位置、安装孔位、出线方向都可能有细微差别,要是直接替换不核对安装边界,很容易在批量组装的时候出现装配问题。这个模型把所有的安装特征、外形轮廓、干涉边界都做了精准还原,不管是做前期的结构堆叠、安装位设计,还是做音腔的仿真模拟,都能直接导入装配环境里做干涉检查,不用自己拿着 datasheet 一点点描轮廓,能省不少前期建模的时间,也能避免因为手动建模的尺寸误差导致后续装配出问题。
另外这类扬声器在实际使用中,因为是全音域设计,不需要额外搭配高音单元,单只就能覆盖人声主要的频率范围,对于以语音通讯为主要发声需求的设备来说,完全能满足使用要求,不需要做复杂的分频电路,能简化设备的电路设计,降低整体的BOM成本。盆架采用的是金属材质,相比塑料盆架的刚性更好,大音量下不会因为盆架共振产生额外的杂音,安装固定之后的结构稳定性也更好,经过跌落、振动测试之后不容易出现盆架变形、振膜偏移的问题,适合工业类、通讯类对可靠性有要求的设备使用。
