MGN9H直线导轨配套塑料端盖结构件

　　这款塑料结构件是微型直线导轨滑块的端部密封与保持组件，适配市面上常见的MGN9H规格微型直线导轨，在桌面级自动化设备、小型精密滑台、3D打印机运动轴、桌面CNC传动结构、光学检测位移平台这类对安装空间有严格限制的精密传动场景中应用广泛。日常设备运维过程中，这类小型塑料端盖很容易因拆装磕碰、长期受润滑脂侵蚀老化、滑块高速往复运动受冲击出现断裂或遗失，一旦端盖缺失，导轨滑块内部的钢珠保持架会失去轴向限位，钢珠容易在滑块滑动过程中脱落，直接导致整个运动副卡滞报废，很多时候整根导轨滑块仅因为这个小塑料件损坏就无法使用，重新制作替换件的成本远低于更换整套导轨滑块。

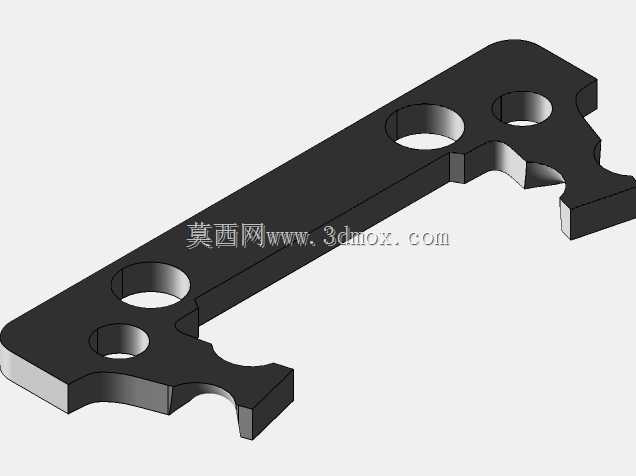

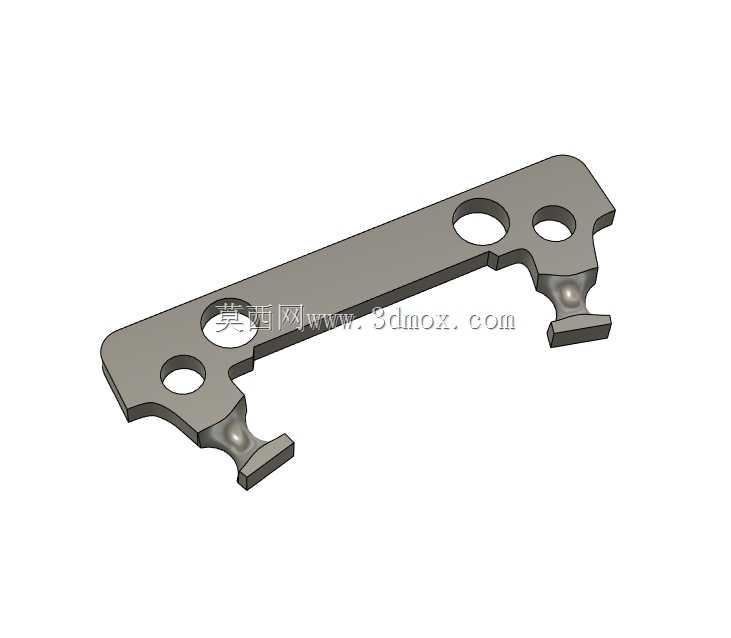

　　从结构设计来看，该零件完全贴合MGN9H滑块的端部安装轮廓，整体采用薄壁异形结构，主体壁厚控制在1.2mm-1.8mm区间，既保证安装后不会超出滑块的原有外形边界，避免和导轨周边的安装座、传感器走线、拖链等部件产生运动干涉，又能提供足够的结构强度顶住内部钢珠保持架。零件上的多个定位孔与滑块端面的定位凸点完全匹配，安装时不需要额外做定位调整，直接卡入滑块端部即可完成装配，两端的弧形卡扣结构会卡在滑块侧面的卡槽内，不需要额外打胶或者螺丝固定，日常拆装维护十分便捷。零件朝向导轨的一侧做了与导轨滚道轮廓匹配的弧形缺口，安装后缺口刚好贴合导轨的滚道边缘，既能阻挡外部的粉尘、切削碎屑进入滑块内部的滚道，减少钢珠和滚道的磨损，又能把滑块内部的润滑脂封在滚道区域，避免润滑脂快速流失延长导轨的维护周期。

　　建模过程中优先还原零件的安装配合尺寸，所有与滑块接触的定位面、卡扣结构、滚道避让缺口都按照实物的装配公差做了适配，考虑到3D打印的工艺特性，对零件上的细小尖角做了0.2mm的圆角过渡，避免打印过程中出现翘边或者层间剥离的问题。如果采用SLA光固化工艺打印，可以选择韧性较好的类ABS光敏树脂，打印层厚控制在0.05mm-0.1mm区间，打印完成后只需要去除少量支撑，简单打磨一下安装配合面即可直接装配使用，不需要做额外的表面处理。如果采用FDM工艺打印，建议选择ABS或者PETG材质，打印时适当提高壳体填充率到40%以上，保证卡扣位置的结构强度，避免安装时卡扣断裂。

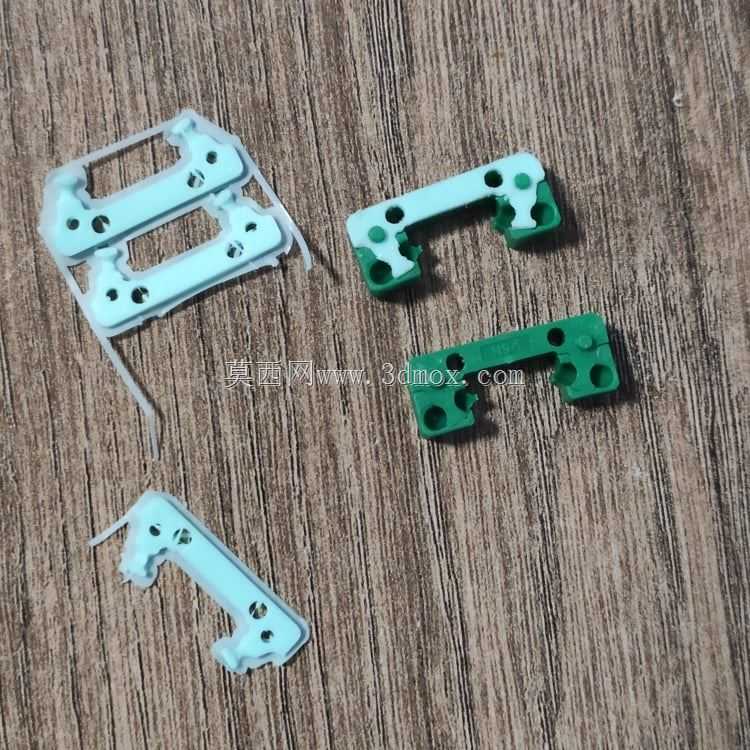

　　需要注意的是，这类替换件因为是逆向还原制作，尺寸精度和原厂注塑件存在一定偏差，不适合用在高速高负载的工业传动场景，更适合桌面级设备的维修替换、非标自动化设备的样机调试阶段临时替换使用，打印完成后装配前可以先在滑块端部试装，确认卡扣卡合到位、滑动过程中不会和导轨产生摩擦再正式投入使用。零件上的多余流道状结构是打印过程中添加的辅助支撑残留，装配前可以根据实际安装情况修剪去除，不会影响零件的正常使用功能。
