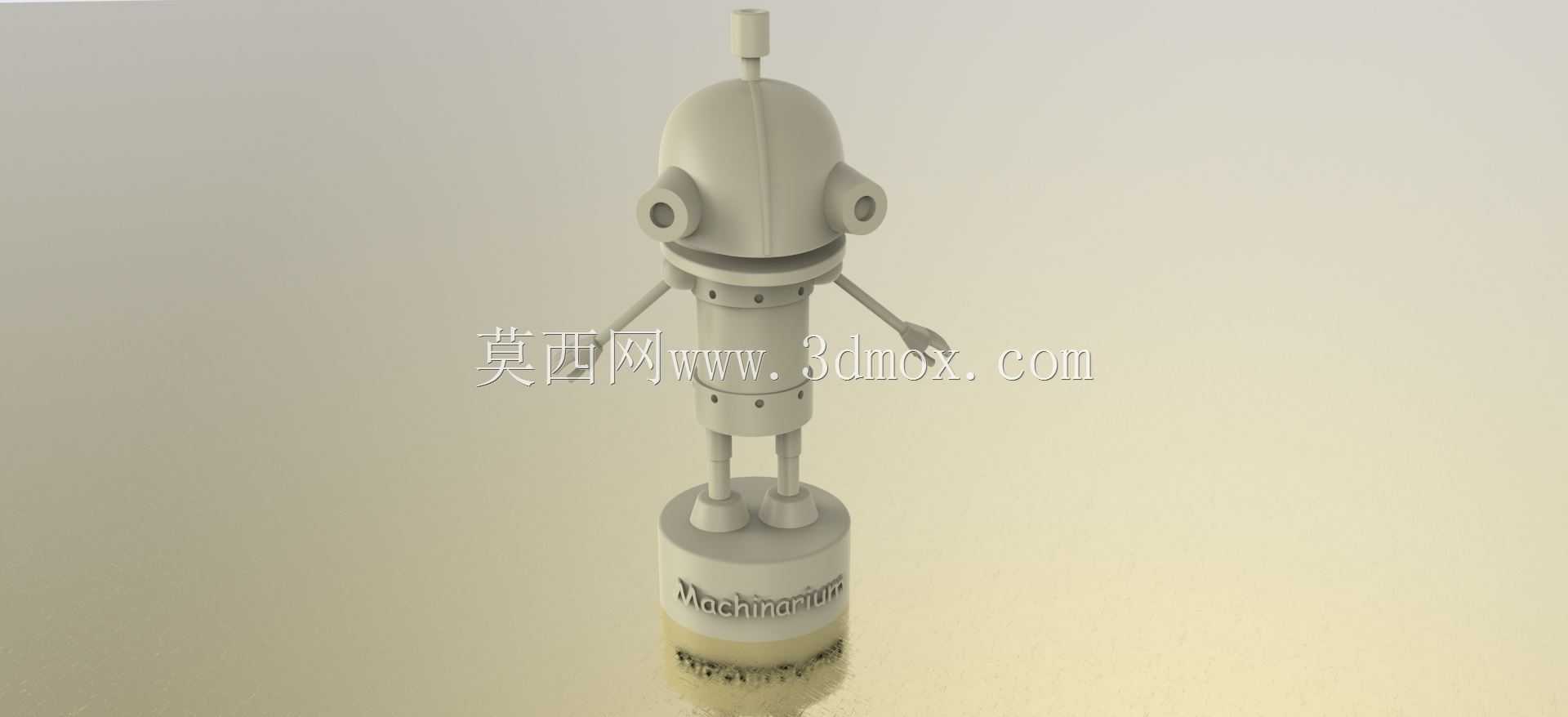

卡通机器人造型摆件三维结构设计

　　本次设计的卡通机器人造型摆件，核心面向文创周边、桌面装饰、潮玩手办的量产开发场景，可作为机械主题展陈道具、科技类活动伴手礼、桌面陈设工艺品使用，适配注塑开模、3D打印、树脂翻模等多种加工工艺，能覆盖从个人定制到批量生产的不同需求。从结构设计逻辑来看，整体采用模块化拆分思路，将头部、躯干、手臂、腿部、底座五个部分做独立的结构设计，各部件之间预留0.15mm的装配间隙，既满足小过盈配合的组装需求，也方便后期做分色喷涂处理，避免不同色块之间出现溢漆问题。头部采用椭球形壳体结构，顶部预留直径3mm的天线安装孔，天线采用圆柱加圆头的造型，与头部孔位做插装配合，两侧的耳部采用对称的凸台结构，内部做掏空处理，在保证外形还原度的前提下，

　　将整体壁厚控制在1.8-2.2mm区间，符合注塑加工的均匀壁厚要求，避免出现缩痕、填充不足等工艺缺陷。躯干部分采用分段式圆柱结构，上下两段之间做1mm的定位止口，既保证组装后的同轴度，也能模拟机械关节的分层视觉效果，躯干表面均匀分布直径1mm的凹点装饰，凹点深度控制在0.3mm，既不会影响壳体结构强度，也能强化机械质感。手臂部分采用细长杆状结构，与躯干连接的位置做球头铰接预留结构，若需要做可动版本，可直接在连接位加装微型转轴，实现手臂的小角度摆动，固定版本则直接做插装定位，简化装配流程。腿部采用短圆柱加脚掌的一体化结构，脚掌底部做平面处理，保证站立时的接触面积足够，整体重心落在底座支撑范围内，避免出现倾倒问题。

　　底座采用圆柱形台座结构，表面预留品牌标识的蚀刻或印刷区域，底座底部做直径0.5mm的浅凹槽，可粘贴防滑胶垫，放置在光滑桌面时不会出现滑动，底座与腿部的连接位置做定位凸台，组装时无需额外调整即可保证整体姿态端正。从尺寸边界来看，整体高度控制在120mm，底座直径40mm，头部最大宽度35mm，整体投影尺寸不超过50mm*50mm，占用桌面空间极小，适合作为桌面陈设品。设计过程中充分考虑了不同加工工艺的适配性，若采用FDM3D打印，所有悬空位置的倾斜角度均大于45度，无需添加支撑即可完成打印，减少后期打磨工作量；若采用光固化3D打印，最小壁厚满足0.8mm的最低强度要求，细节部分的凸起高度不小于0.2mm，保证打印后细节清晰可辨；

　　若采用注塑量产，所有转角位置均做R0.5-R1mm的圆角处理，避免应力集中，脱模斜度控制在1.5-2度，保证开模时可以顺利脱模，不会出现拉伤问题。结构受力方面，整体重心高度控制在总高度的三分之一处，底座重量占整体重量的40%左右，保证放置时的稳定性，即使受到轻微的碰撞也不会倾倒。各连接部位的配合强度经过校核，插装结构的插拔力控制在15-20N，既不会轻易松脱，也不会因为装配力过大导致部件断裂。外观造型上采用圆润化的机械风格，没有尖锐的棱角，既符合潮玩产品的安全要求，也能弱化机械结构的冰冷感，适配不同的桌面陈设风格。
