ISO标准08B系列链条配套齿轮传动组件

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送线、农业机械、轻工设备、机床辅机等场景中承担着远距离、定传动比动力输送的核心作用，这套适配ISO 08B规格的链条与配套齿轮组件，正是针对中小载荷定比传动场景设计的标准传动单元。从实际工程应用来看，这类规格的链传动组件常出现在包装生产线的工件输送段、小型农机的动力传递路径、自动化仓储设备的升降驱动端，以及部分轻工机械的进给机构中，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的容错空间更大，不需要箱体密闭润滑也能在多尘、轻度油污的车间环境下长期稳定运行。

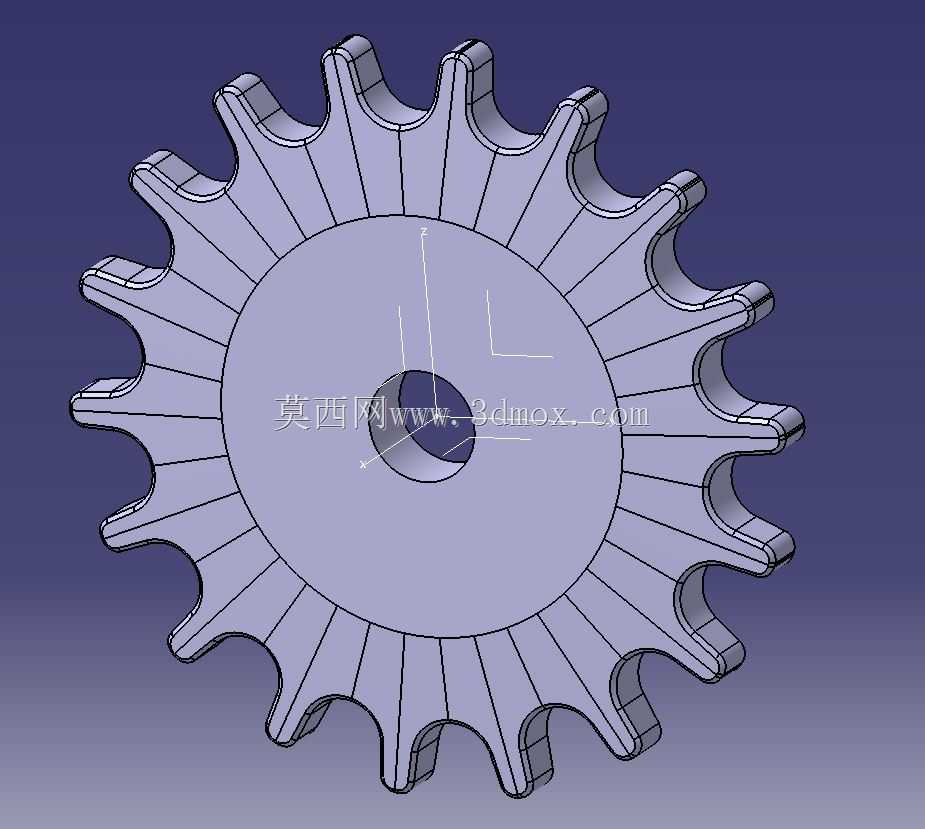

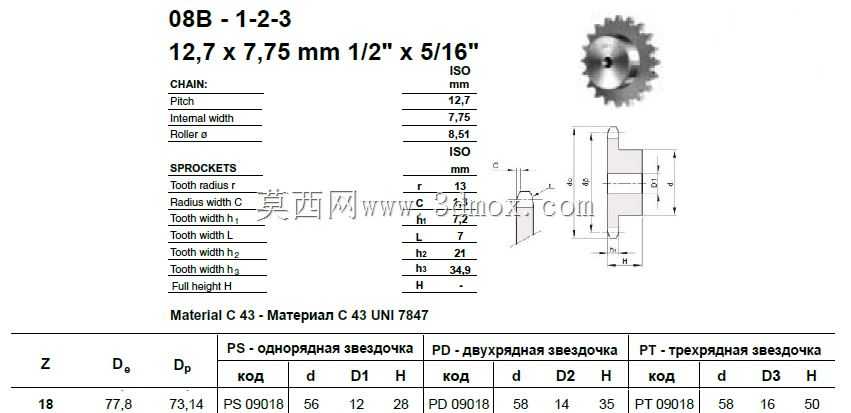

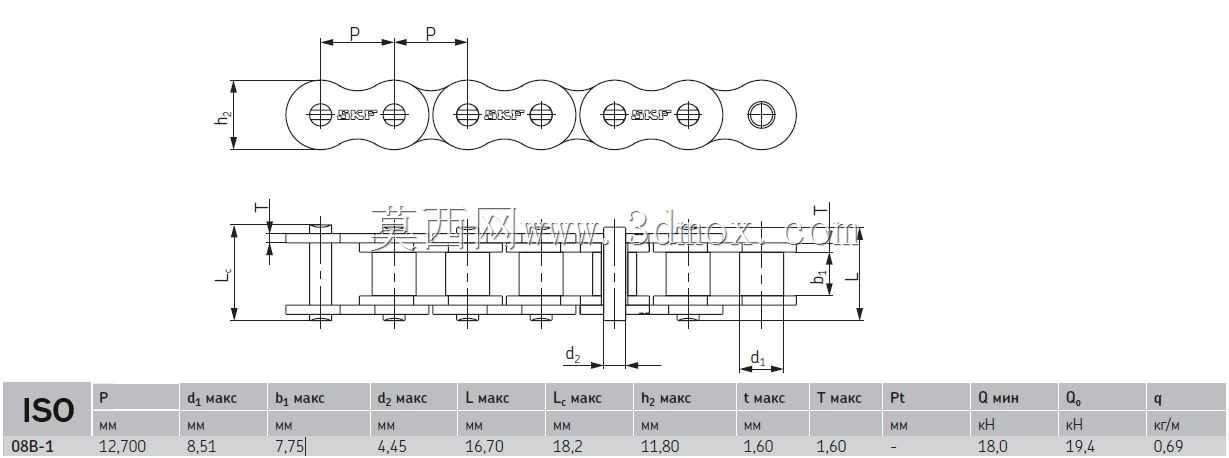

　　这套组件的设计完全遵循ISO 606短节距精密滚子链的相关标准，链条部分的节距、内节内宽、滚子直径、销轴直径等核心尺寸均严格对标08B链条的规范要求，配套的18齿链轮也对应08B-1单排链条的啮合参数做了匹配设计，齿形采用标准三圆弧一直线齿槽轮廓，能保证链节进入和退出啮合时的冲击最小，避免链节与齿槽发生卡滞或异常磨损。从结构设计逻辑上，链轮的齿顶圆、齿根圆、分度圆尺寸都经过啮合校验，保证链条在张紧状态下，每个链节的滚子都能顺畅落入齿槽，不会出现跳齿、脱链的问题；链轮的轮毂部分预留了标准键槽安装位，能适配常用的平键连接形式，轴孔尺寸也匹配常规中小功率驱动轴的直径范围，方便设计人员直接选型套用，不需要额外做复杂的适配修改。

　　从安装边界来看，这套单排08B链条的最小中心距有明确的适配范围，当配套18齿链轮使用时，两轴中心距不宜小于链轮分度圆直径的1.2倍，避免链条包角过小导致啮合齿数不足，同时最大中心距也需要控制在合理区间，防止链条松边垂度过大引发运行抖动；链条的极限拉伸载荷、每米重量都符合标准08B单排链的参数要求，能适配额定转速范围内的中小功率传递，在常规润滑条件下，线速度不超过15m/s的工况都能稳定运行。设计过程中还考虑了链条的磨损余量，链板的厚度、销轴的热处理硬度都做了对应匹配，保证在额定载荷下长期运行不会出现链板拉长、销轴断裂的失效问题；链轮的齿面也预留了磨损后的调整空间，当链条出现一定程度的磨损拉长后，可以通过张紧机构调整中心距，补偿链条的伸长量，延长整套传动组件的使用寿命。

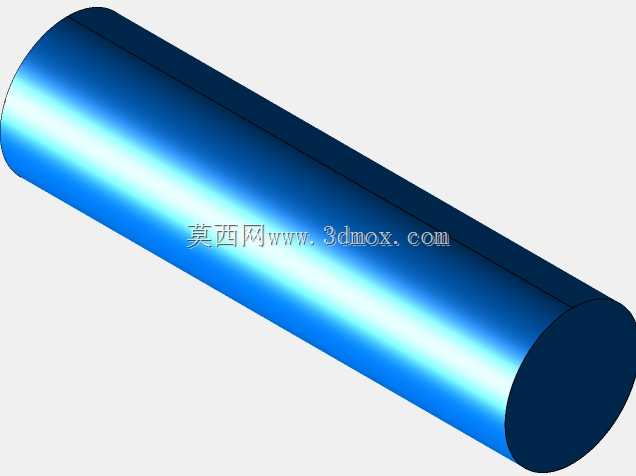

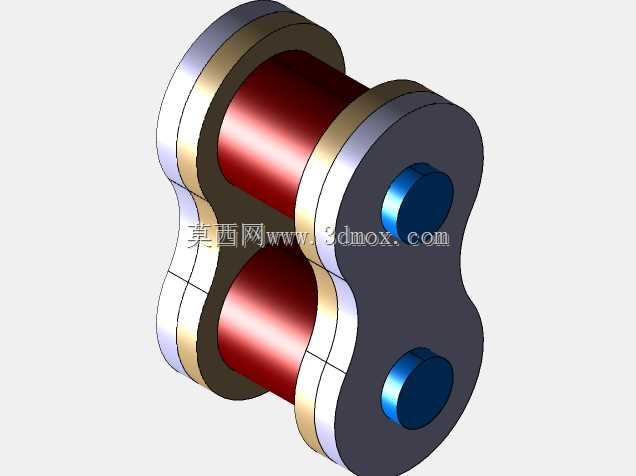

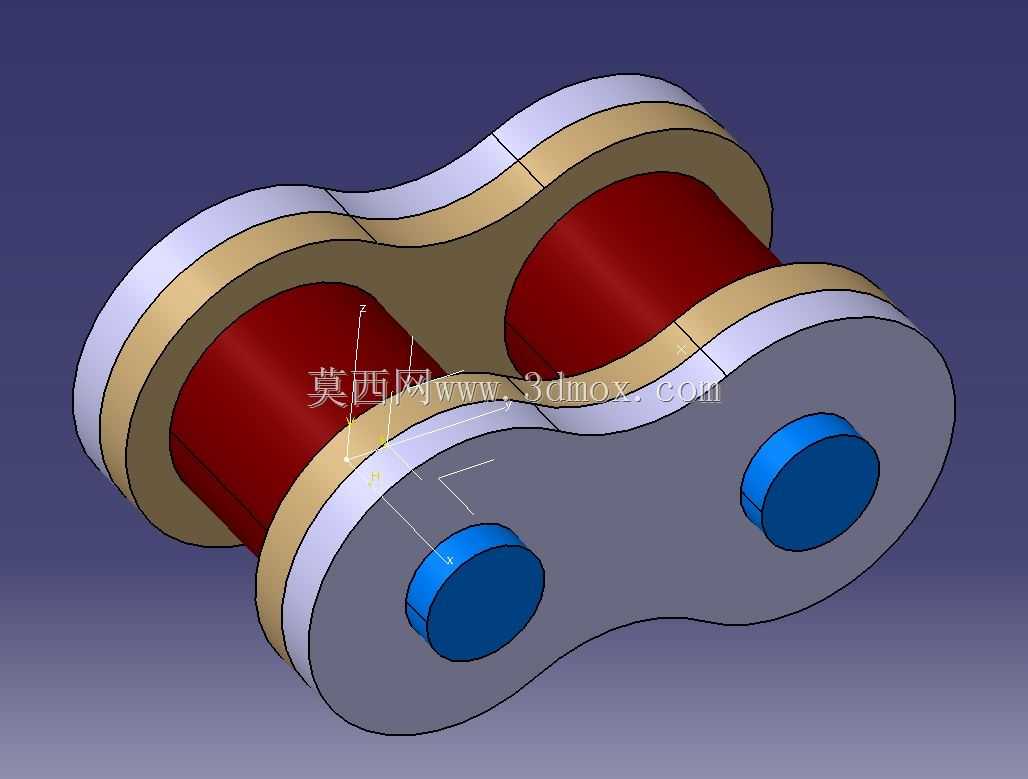

　　在实际选型应用中，设计人员只需要确认传动功率、输入转速、传动比、安装中心距这几个核心参数，就能直接套用这套组件的三维模型做装配校验，不需要从零开始绘制链节和链轮的细节结构，能大幅缩短传动系统的设计周期。模型里完整还原了链节的装配关系，包括内链板、外链板、销轴、套筒、滚子的配合间隙，能直观模拟链条绕链轮转动时的运动状态，方便设计人员提前排查运动干涉、张紧行程不足等潜在问题；链轮部分的轮毂、键槽、安装孔的细节都做了准确还原，能直接用于装配干涉检查、安装空间校核，甚至可以直接导出工程图用于生产加工参考。对于需要做设备改造或者新建设备传动系统的工程师来说，这套标准规格的链传动组件模型，能有效减少重复建模的工作量，同时因为完全遵循ISO标准，模型的尺寸准确性有充分保障，不会出现建模尺寸偏差导致的装配错位问题。
