ArduinoMega2560开发板适配防护机箱结构

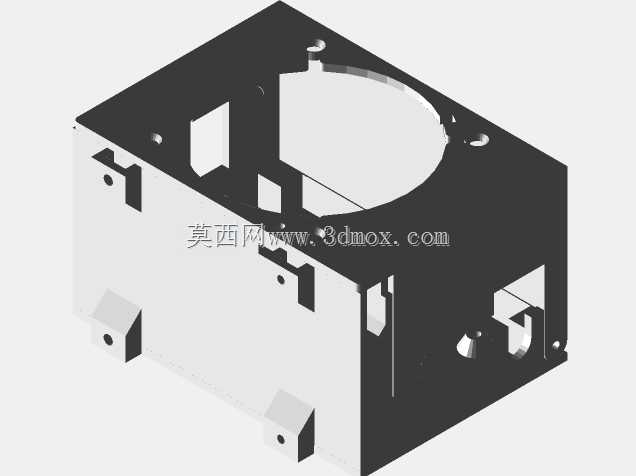

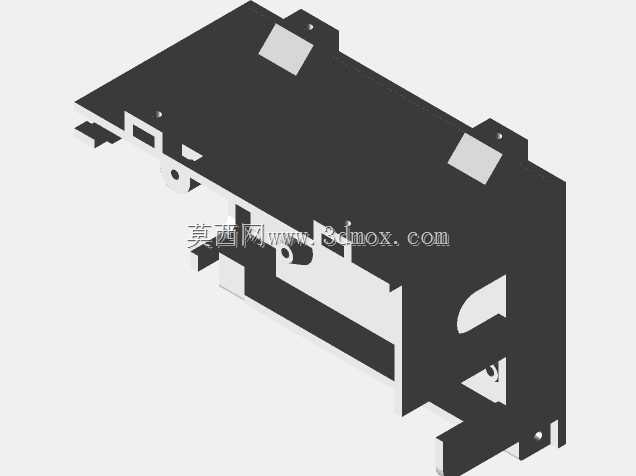

　　在嵌入式开发、创客项目搭建、小型工业控制终端的落地场景中，裸露的Arduino Mega 2560开发板往往面临接线拉扯损坏、积灰短路、外力磕碰损伤接口的问题，这款适配该开发板的机箱结构，正是针对这类实际使用痛点完成的结构设计。从实际安装适配的角度出发，设计阶段首先锁定了开发板本身的安装孔位坐标，机箱底部预留的四个带定位凸台的安装柱，完全匹配开发板四角的固定孔位，安装时不需要额外打孔调整，开发板可以直接卡入定位柱后用微型螺丝锁紧，避免使用过程中板体在壳体内窜动，同时定位柱的高度经过反复校核，预留出了板底引脚与壳体底部的安全间隙，防止引脚接触壳体造成短路。机箱的侧面开口设计完全对应开发板的各类外接接口位置，包括电源接口、USB通讯口、

　　各类排针引出位都做了精准的对位避让，接线时不需要额外调整线材走向，外接传感器、执行器的线材可以直接从对应开口穿出，不会出现线材挤压弯折导致的接触不良问题。机箱顶部预留的大尺寸圆形开口，是专门针对开发板搭配散热风扇的使用场景设计的，当开发板接入多组外设、长时间高负载运行时，可以直接在该开口位置安装对应尺寸的轴流风扇，风扇的固定孔位也在壳体上做了对应的预留结构，不需要额外做固定支架就能完成散热组件的装配，兼顾了封闭防护和散热需求。从结构强度的角度考量，壳体的边角位置都做了加强筋设计，侧壁的厚度根据不同位置的受力情况做了差异化处理，接口开口位置的边缘做了加厚处理，避免多次插拔接线时造成开口处开裂，安装柱的根部也做了圆角过渡，

　　减少螺丝锁紧时的应力集中，防止安装柱断裂。在实际的项目应用中，这类机箱既可以用在桌面级的原型验证场景，把裸露的开发板规整收纳，避免桌面线材杂乱勾挂板体，也可以用在小型固定式控制终端的装配中，比如小型自动化设备的控制单元、创客制作的智能装置主控部分，装入机箱后可以直接通过壳体外侧的安装耳固定在设备机架或者墙面安装位上，不需要额外设计安装支架。壳体的内部空间除了容纳开发板本身，还预留了少量冗余空间，可以容纳小型的接线端子、降压模块这类常用的外接配件，不需要额外拓展壳体尺寸就能完成常规项目的配件收纳，避免了部分壳体空间过于紧凑，无法加装常用外接元件的问题。设计过程中也充分考虑了3D打印加工的工艺特性，

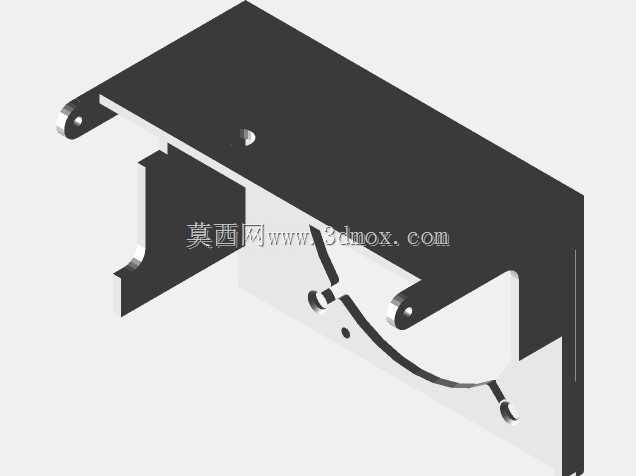

　　所有的结构转角都做了适配打印的圆角处理，没有出现小于打印工艺极限的薄壁结构，也没有悬空角度过大需要额外添加支撑的结构，不管是个人用户用桌面级FDM打印机自行制作，还是小批量做外协加工，都能以较低的成本完成成品制作，不需要复杂的后处理工序就能直接投入使用。壳体的开合结构采用了卡扣式设计，不需要额外的固定螺丝就能完成上下盖的扣合，后期需要调整开发板接线、更换元件时，可以直接拆开上盖操作，不需要拧动多颗固定螺丝，提升了后期调试维护的效率，同时卡扣的扣合力度经过调校，既不会因为轻微震动就出现松脱，也不会因为扣合过紧导致拆开时损坏卡扣结构。
