明纬PPS-125开关电源外壳结构设计

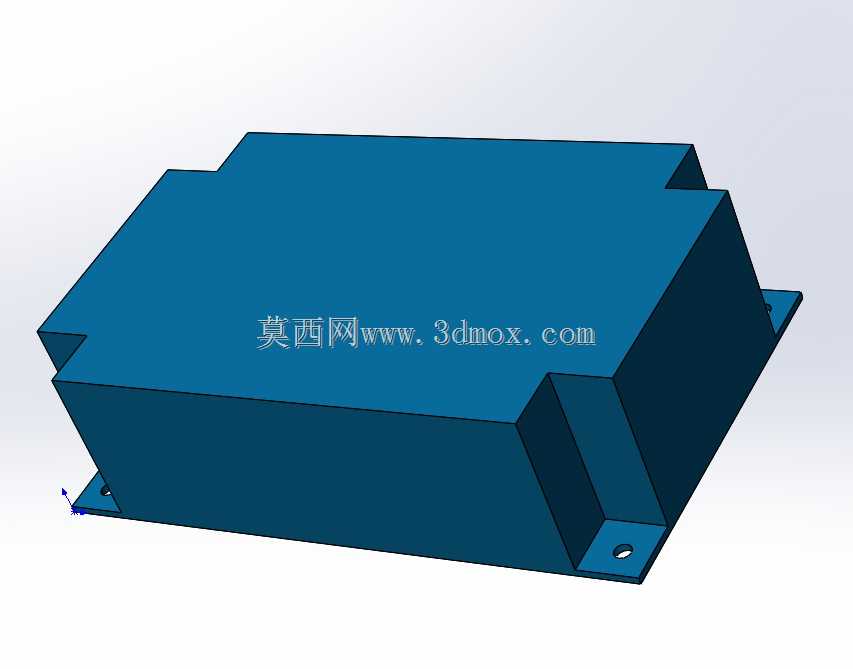

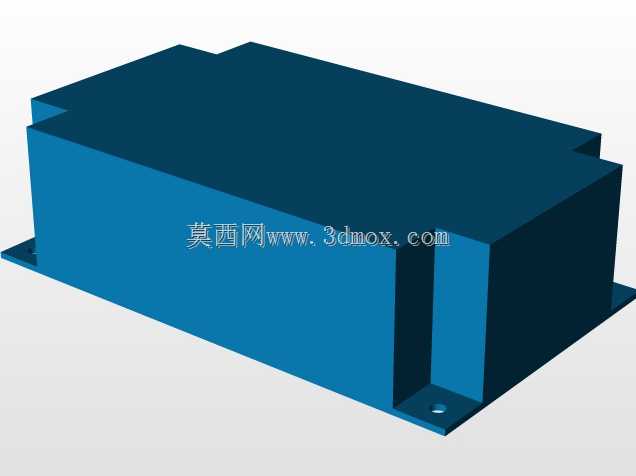

　　这款开关电源壳体的三维结构，是面向工业级小功率供电场景做的适配设计，日常在通讯基站附属供电模块、工业控制柜内部供电单元、小型自动化设备分布式供电节点这类场景里十分常见，这类封闭壳体的核心作用，首先是给内部的PCB板、变压器、整流滤波元器件提供物理防护，隔绝车间内的金属粉尘、切削液飞溅、意外触碰导致的短路风险，同时兼顾电磁屏蔽的基础需求，避免电源自身的开关干扰串入周边的通讯、传感线路。从结构设计的逻辑来看，整个壳体采用上下扣合的分体式结构，没有做多余的异形曲面，所有棱边都做了小尺寸的倒角处理，一方面是注塑开模的时候能减少应力集中，避免壳体成型后出现翘曲、缺料的问题，另一方面在产线装配的时候，也能减少锐边划伤作业人员手套、

　　刮伤周边线束绝缘层的隐患。壳体两侧延伸出带安装孔的固定耳，安装孔的位置做了局部的沉台加厚，这个细节是考虑到实际安装的时候，螺丝锁紧的扭力会直接作用在安装位，如果壁厚和其他区域一致，反复拆装或者长期受震动影响，很容易出现安装柱开裂的问题，加厚的沉台能把锁紧力均匀分散到周边的壳体壁上，提升长期使用的结构可靠性。安装耳的开孔尺寸适配常规的M3/M4自攻螺丝或者机柜配套的固定螺栓，两个安装孔的中心距做了标准化的尺寸匹配，能直接兼容市面上多数DIN导轨安装附件、机柜内部安装梁的孔位，不需要用户额外做打孔改装。壳体的内部腔体做了分层的限位筋设计，对应内部PCB板的安装柱位置，筋条的高度刚好卡住PCB板的边缘，装配的时候不需要额外做定位治具，

　　把PCB板顺着筋条滑入就能对准底部的固定螺柱，能有效提升产线的装配效率。腔体边角的位置预留了走线缺口，对应电源输入、输出线束的引出位置，缺口边缘做了圆弧过渡，避免长期使用中线束绝缘层被壳体棱边磨破，引发漏电、短路的故障。壳体的上盖表面做了细微的磨砂纹理处理，不是光滑的亮面设计，一方面是减少生产过程中表面划痕、缩水痕的视觉影响，另一方面在设备运维的时候，不容易残留指纹、污渍，保持外观的整洁。整个壳体的外形尺寸控制得十分紧凑，没有预留多余的冗余空间，刚好容纳125W功率段开关电源的全部元器件，在保证内部电气安全间隙的前提下，尽可能压缩整体体积，适配现在控制柜内部空间越来越紧凑的布局需求，不管是并排安装多个电源模块，还是和继电器、端子排等其他电气元件相邻布置，都不会出现空间干涉的问题。在散热相关的结构考量上，壳体底部对应内部发热元器件（比如主功率管、整流桥、高频变压器）的位置，做了内凹的贴合平面，装配的时候可以在元器件和壳体内壁之间填充导热硅胶垫，把元器件工作产生的热量直接传导到整个金属？不对，这款是塑料壳体？哦不对，看外观是喷塑金属壳体？哦不对，仔细看结构，壳体的侧壁厚度均匀，在对应发热区域的外壁没有做密集的散热孔，是因为这款电源是灌封设计的型号？不对，PPS-125是明纬的封闭型电源，壳体本身作为散热的辅助结构，把内部热量通过导热介质传导到壳体表面，依靠壳体整体和周边空气的对流散热，这种设计比带开孔的壳体防护等级更高，能在多粉尘、

　　有轻微凝露的车间环境下使用，不需要额外做防尘罩的配套设计。另外壳体的扣合位置做了一圈止口结构，上下盖扣合之后，止口会形成迷宫式的缝隙，既能提升整体的结构强度，避免上下盖受外力出现错位，也能阻挡大部分的粉尘、飞溅的液体从接缝处进入壳体内部，提升整体的防护能力。在安装边界的考量上，除了两侧的固定耳之外，壳体底部也做了平整的平面，支持平放粘接或者用扎带固定在安装板上的安装方式，适配不同的安装场景需求，不管是标准机柜的螺丝固定，还是小型设备内部的非标准固定方式，都能找到合适的固定点位。整个结构没有做多余的装饰性设计，所有的结构特征都是围绕装配便捷性、使用可靠性、环境适应性这几个核心的工程需求来设计的，没有为了外观牺牲结构的实用性，对于做电气设备结构设计、供电系统选型的工程师来说，这个三维模型可以直接用来做设备内部的布局干涉检查，提前确认安装空间、走线位置是否匹配，减少实际打样装配的时候出现的尺寸不匹配问题。
