可调式手动丝锥铰手结构设计

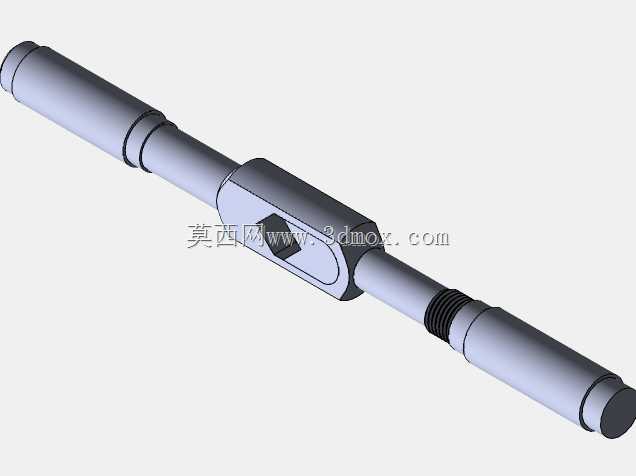

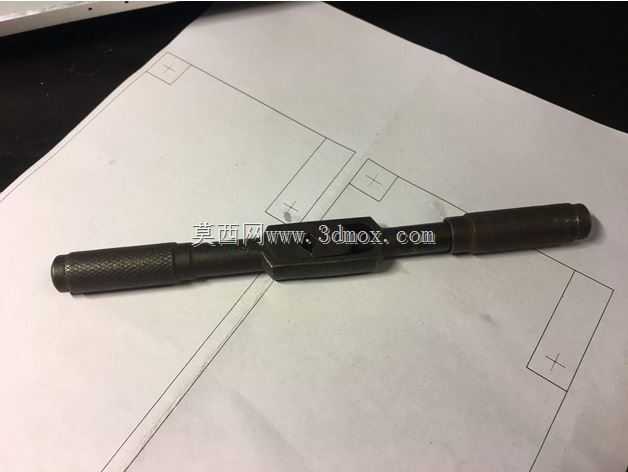

　　在金属加工的小批量零件生产、设备现场维修、装配调试工位场景中，手动攻丝作业始终是无法被全自动设备完全替代的工序，尤其是针对M3到M12区间的小规格内螺纹加工，或是大型构件上无法上机的边角位置攻丝，一款夹持稳定、调节顺畅的丝锥扳手，是一线钳工、机修人员随身工具配置里的核心件。这款可调式丝锥扳手的结构设计，完全围绕手动攻丝的实际作业痛点展开，没有多余的装饰性结构，所有尺寸与结构逻辑都服务于攻丝过程的力矩传递、丝锥夹持稳定性以及操作手感。从整体结构来看，扳手采用对称式长杆手柄设计，手柄表面做了网纹滚花处理，滚花的齿距与深度经过实际操作验证，即便手上沾有切削液、金属碎屑或是油污，也能提供足够的握持摩擦力，不会出现施力时打滑的情况，

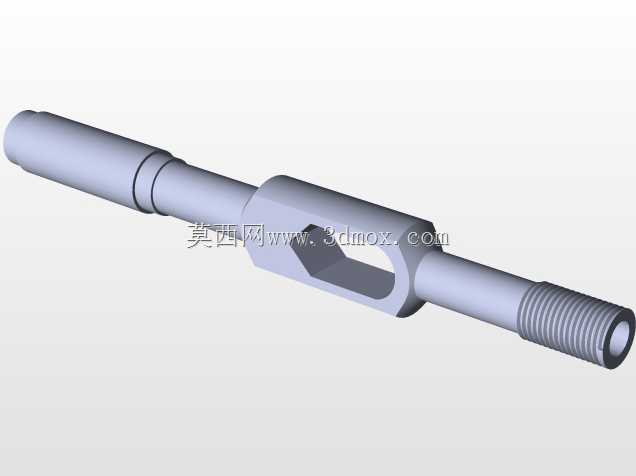

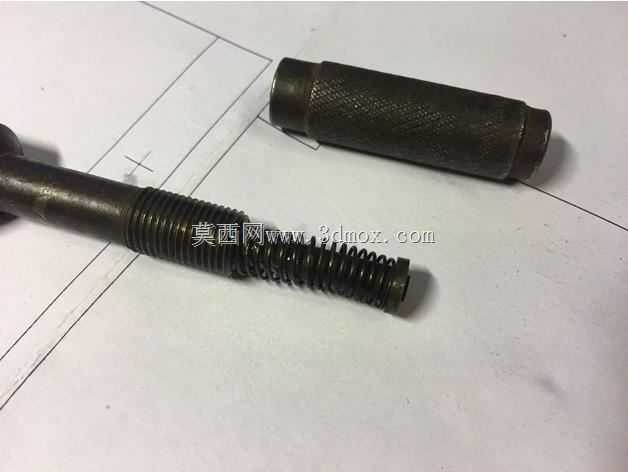

　　同时滚花结构不会像棱角结构那样长时间握持造成手部压痕，适配连续半小时以上的手动攻丝作业需求。中间的夹持主体是整个扳手的核心功能区，采用方形卡槽配合可调压块的结构，能够适配不同方柄尺寸的丝锥，夹持时压块与丝锥方柄的四个面完全贴合，不会出现单点夹持导致的丝锥偏摆问题——这一点在攻制高精度内螺纹时尤为重要，一旦丝锥出现偏摆，不仅会导致螺纹牙型歪斜、螺纹通止规检测不合格，严重时还会造成丝锥折断在工件内，带来额外的工件返修、断丝锥取出的工时损耗。设计过程中针对夹持机构的复位做了专门考量，内部配置的复位弹簧自由长度超过22mm，弹簧刚度经过匹配，既不会因为弹力过大导致调节扳手开合时过于费力，也不会因为弹力过小导致作业过程中压块松脱、丝锥滑落。

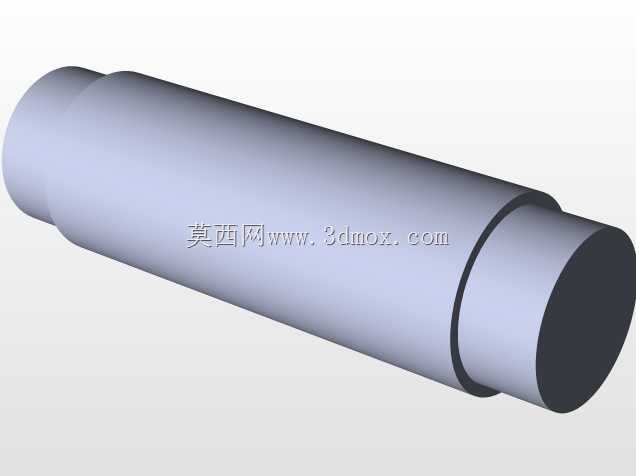

　　扳手的两端手柄与中间主体采用过盈配合加横向铆钉的固定方式，铆钉安装位置在主体两端的台阶孔内，安装前需要在车床上加工出适配的铆钉插入垫片，垫片尺寸选用8x3x2mm的标准规格，既能够保证手柄与主体之间无相对转动，传递大扭矩时不会出现手柄松脱的情况，也不会因为突出结构影响扳手的正常转动，在狭窄空间内作业时不会出现结构剐蹭工件的问题。从安装边界与适配场景来看，这款扳手的整体长度适配M3到M12规格的手用丝锥作业，当加工小规格丝锥时，可握持靠近中间主体的位置，精细控制进给力矩，避免丝锥受力过大折断；加工大规格丝锥时，可握持手柄最外端，通过更长的力臂降低施力强度，提升攻丝过程的顺畅度。夹持块的调节行程覆盖了常规手用丝锥的方柄尺寸范围，

　　无需额外更换夹头，只需要旋转调节螺钉即可快速完成不同规格丝锥的装夹，装夹后丝锥的轴线与扳手主体的中心轴线完全重合，攻丝过程中只需要保持两端手柄的水平转动，即可保证丝锥垂直于工件表面，降低螺纹孔歪斜的概率。在实际维修场景中，这类丝锥扳手还可以配合断丝锥取出器使用，只要取出器的方柄尺寸在夹持范围内，即可实现稳定夹持，完成断丝锥的取出作业，拓展了工具的使用场景。整个结构没有采用复杂的异形零件，所有零部件都可以通过普通车床、铣床完成加工，不需要专用的加工工装，对于小型五金加工门店、设备维修班组来说，甚至可以根据实际使用需求自行加工制作，备件获取与维修都十分便捷。手柄的直径经过人体工程学匹配，既不会因为过细导致握持时压强过大造成手部疲劳，也不会因为过粗导致手掌较小的操作人员无法稳定握持。中间主体的外形采用方正带圆角的设计，圆角半径经过优化，转动过程中即便碰到手部也不会造成划伤，同时方正的结构也方便在虎钳上装夹，完成扳手本身的维修与零件更换作业。
