精密金属家具导向连接构件结构设计

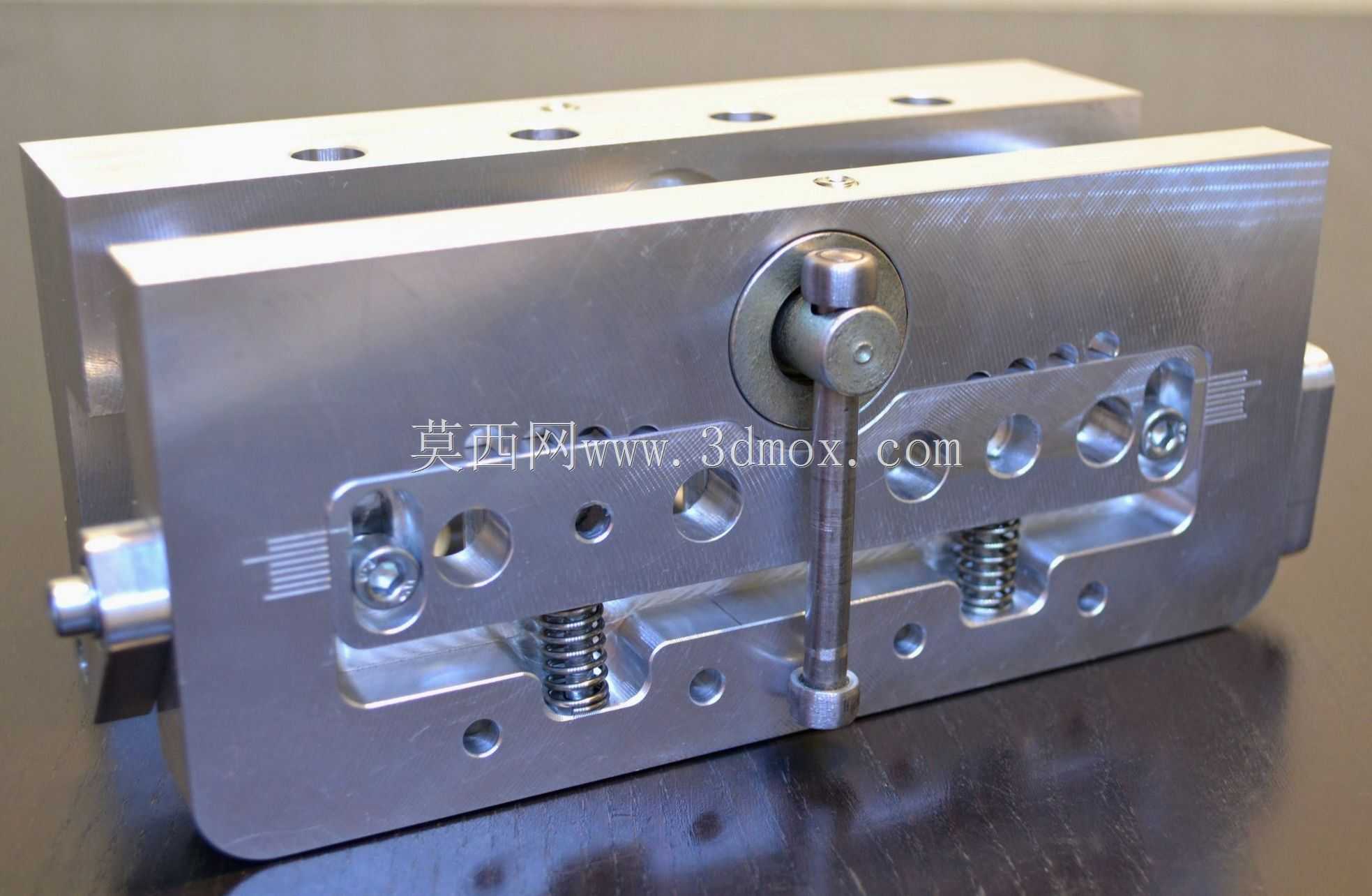

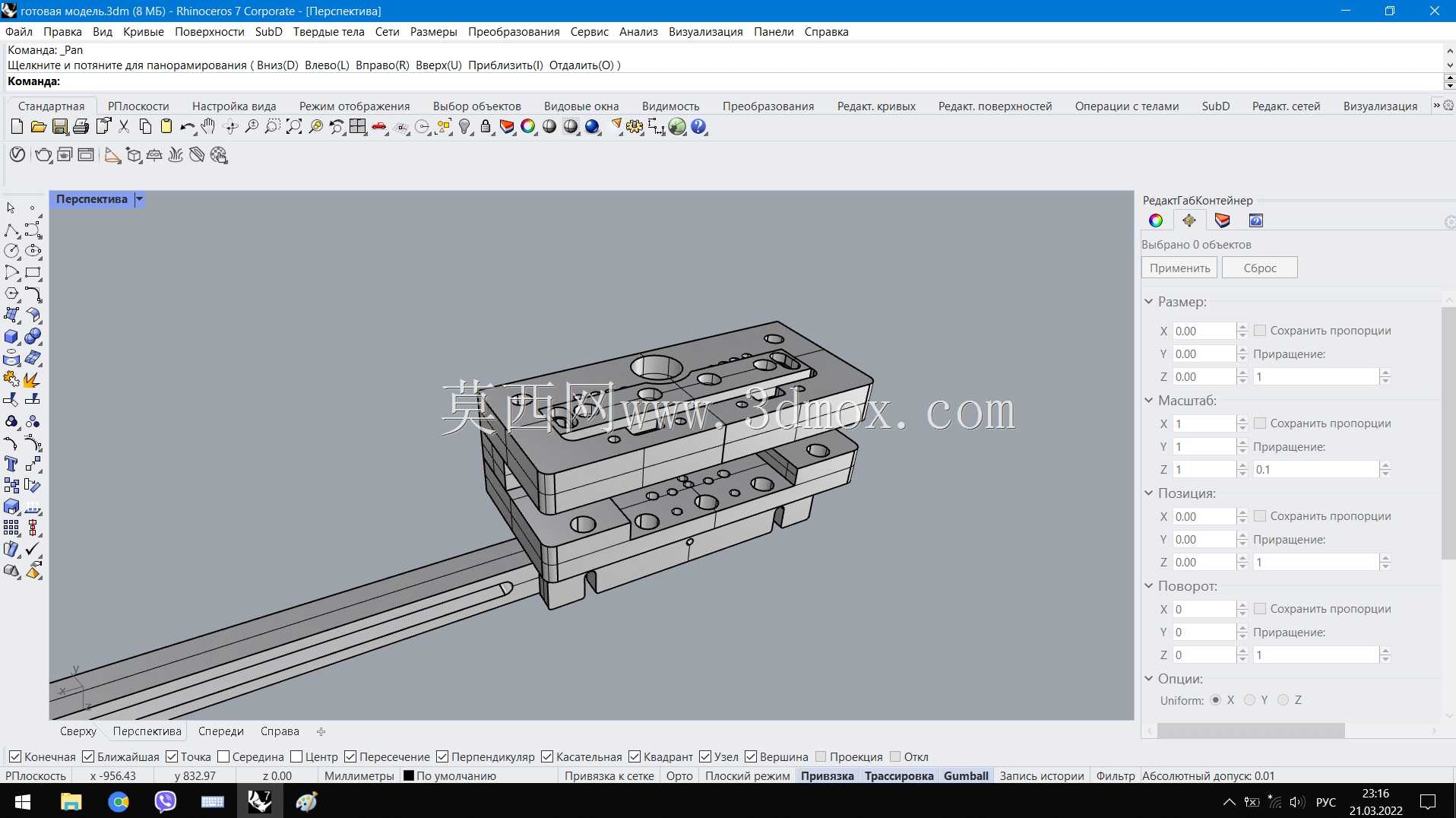

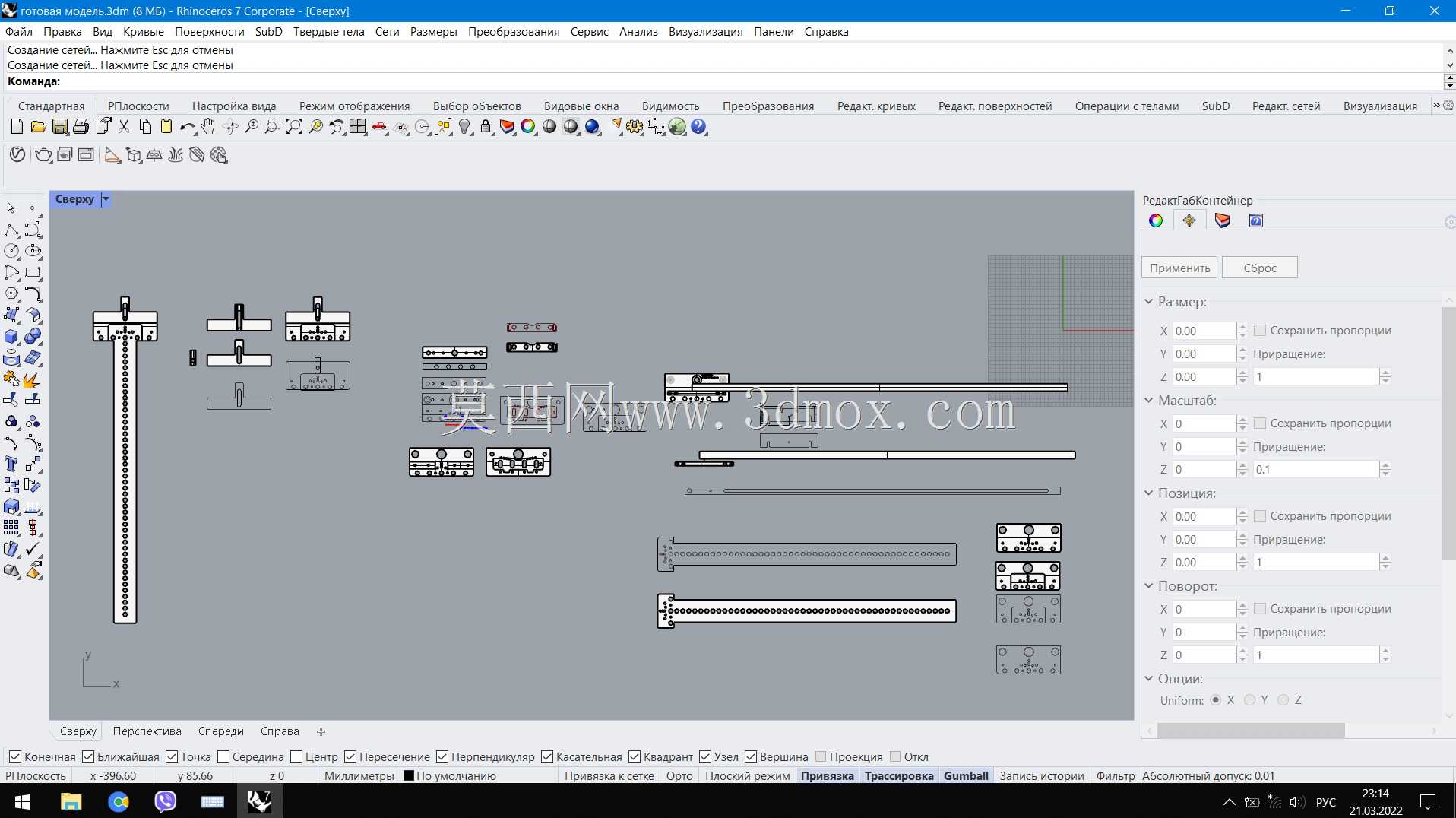

　　这款金属构件主要应用于家具生产装配环节的定位导向工位，作为板式家具拼接、工位器具定位的核心连接导向部件，承担工件对位、滑动导向、复位锁紧的多重功能，在定制家具生产线的定位工装、抽屉滑轨辅助定位、柜体拼接对位夹具中都能适配使用。从结构设计逻辑来看，主体采用整块金属坯料铣削加工成型，上下两块平行基板构成安装基准面，基板上预留的四个沉头安装孔可直接通过内六角螺栓固定在工装基座或者家具柜体框架上，安装孔的孔位公差控制在0.02mm以内，保证装配后两块基板的平行度误差不超过0.03mm，避免滑动过程中出现卡滞。中间的滑动导向块通过两侧的圆柱导柱实现直线往复运动，导柱与基板上的导向铜套采用H7/g6的间隙配合，既保证滑动顺畅无卡顿，

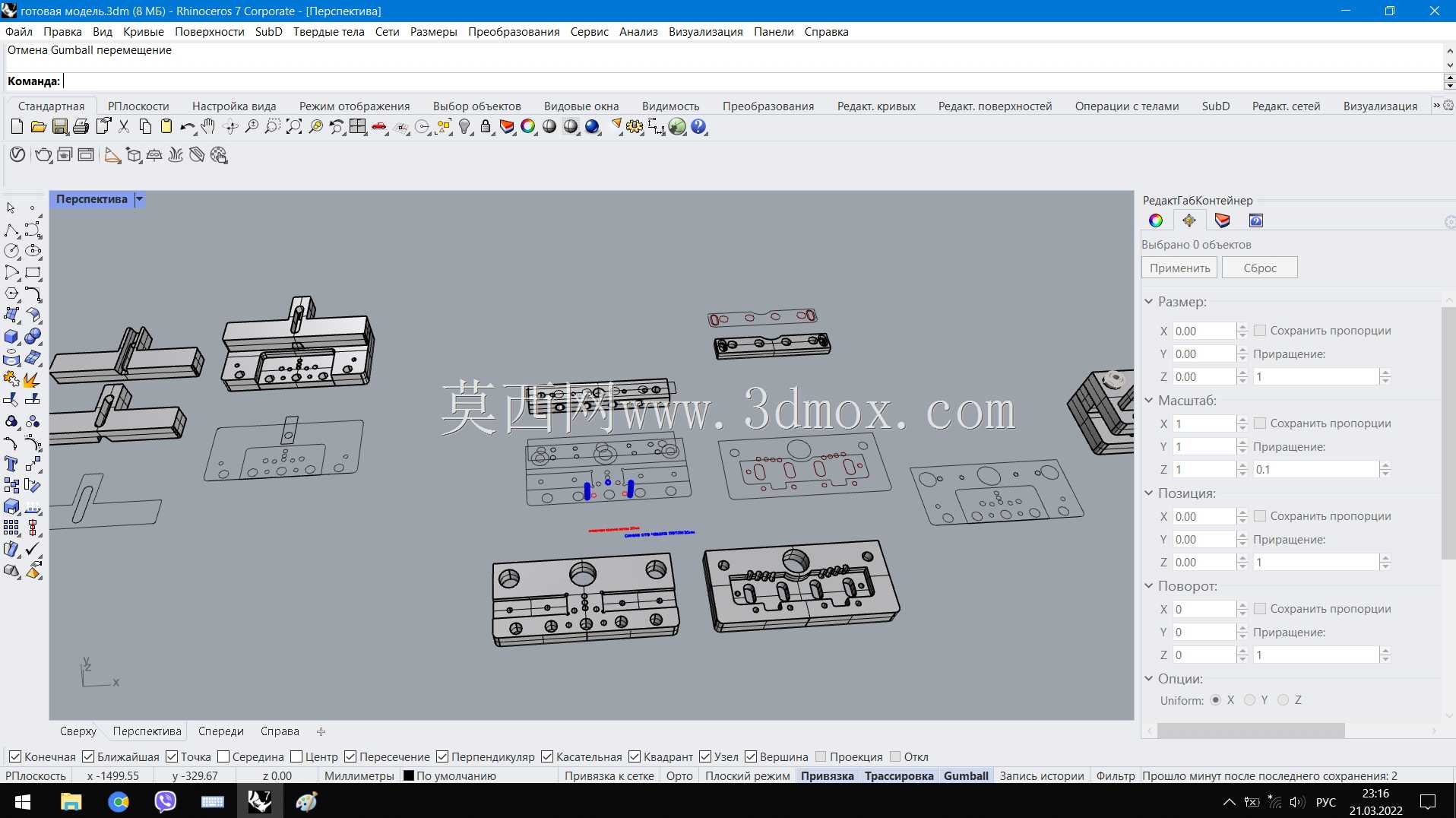

　　又能控制径向窜动量在0.01mm范围内，满足精密对位的精度要求。滑动块两侧对称布置的矩形压缩弹簧，在无外力作用时会将滑动块推至初始位置，弹簧的预压缩量经过反复校核，既保证复位推力足够克服滑动副的摩擦力，又不会因为推力过大导致操作时需要施加过大的外力，操作手感适配人工装配工位的施力范围。滑动块正面的拨杆通过销轴与滑动块刚性连接，拨杆的握持部位做了滚花处理，增大人工拨动时的摩擦力，拨杆的转动行程通过基板上的弧形限位槽进行约束，避免超行程运动导致弹簧过载或者导柱脱出。构件上分布的多个不同直径的光孔与螺纹孔，一方面是为了减轻整体重量，另一方面可以根据不同的使用场景加装定位销、磁吸块或者聚氨酯缓冲垫，拓展不同工况下的使用需求，

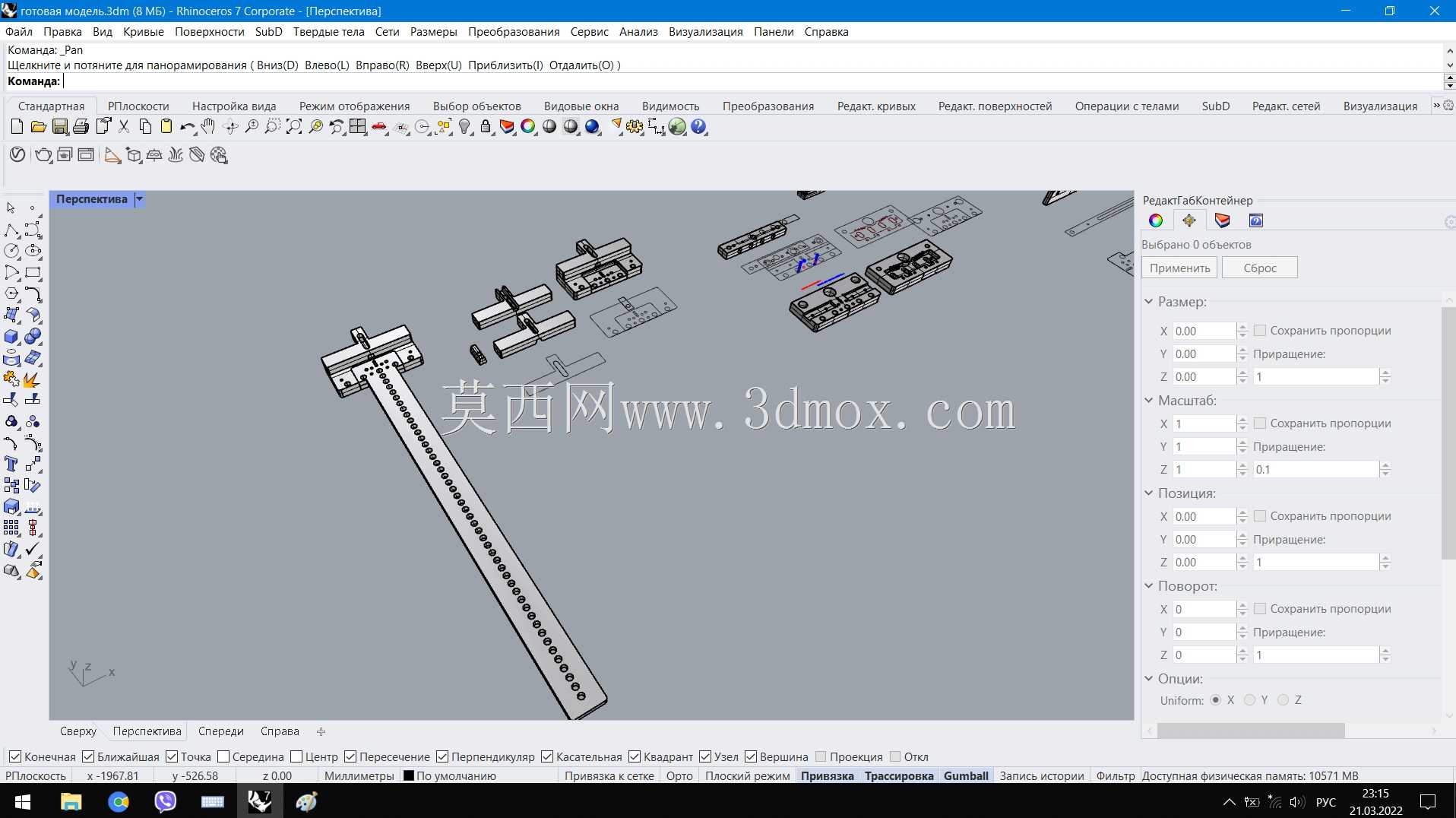

　　比如在家具板材定位场景中，可以在对应孔位安装尼龙定位头，避免刮伤板材表面的饰面涂层；在工装夹具场景中，可以加装锁紧螺钉，在滑动块到位后实现刚性锁止，承受更大的负载。从安装边界来看，构件整体的长宽高尺寸适配常规小型工装的安装空间，基板的厚度经过强度校核，在承受150N的侧向负载时不会产生明显形变，导柱的伸出长度预留了足够的滑动行程，满足常规家具拼接时15mm以内的对位调整量需求。设计过程中充分考虑了加工工艺性，所有的棱边都做了C0.5的倒角处理，避免加工和装配过程中划伤操作人员，所有的孔位加工都采用一次装夹完成的工艺方案，减少二次装夹带来的位置度误差，弹簧安装孔的深度与弹簧的自由长度匹配，

　　保证弹簧压缩到极限位置时不会出现并圈失效的情况。在实际生产应用中，这类构件可以替代传统的塑料导向件，金属材质的耐磨性更好，长期反复使用不会出现磨损松旷的问题，使用寿命是塑料件的5倍以上，同时金属构件的精度保持性更好，在生产线长期高频次使用的场景下，依然能保持稳定的对位精度，减少因为定位误差导致的家具拼接缝隙不均、错位等质量问题。针对不同的使用场景，构件的表面处理可以选择硬质阳极氧化或者镀硬铬处理，进一步提升表面硬度和耐磨性，在潮湿的车间环境中使用也不会出现锈蚀问题，维护成本更低。滑动副的润滑可以采用固体润滑脂填充，不需要频繁加注润滑油，避免油污污染家具板材的饰面，适配家具生产车间对洁净度的要求。
