脊柱经椎弓根内固定系统结构设计

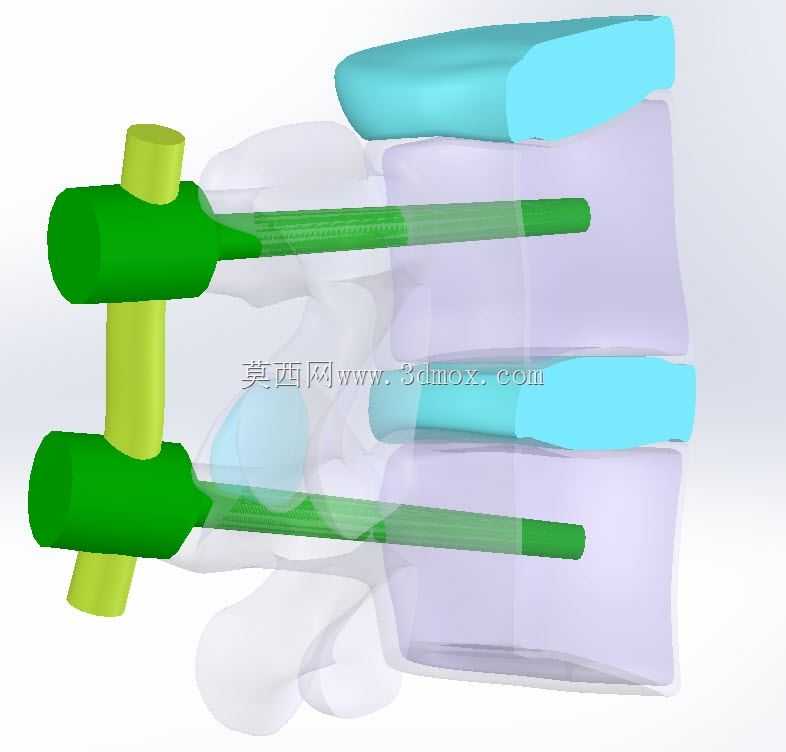

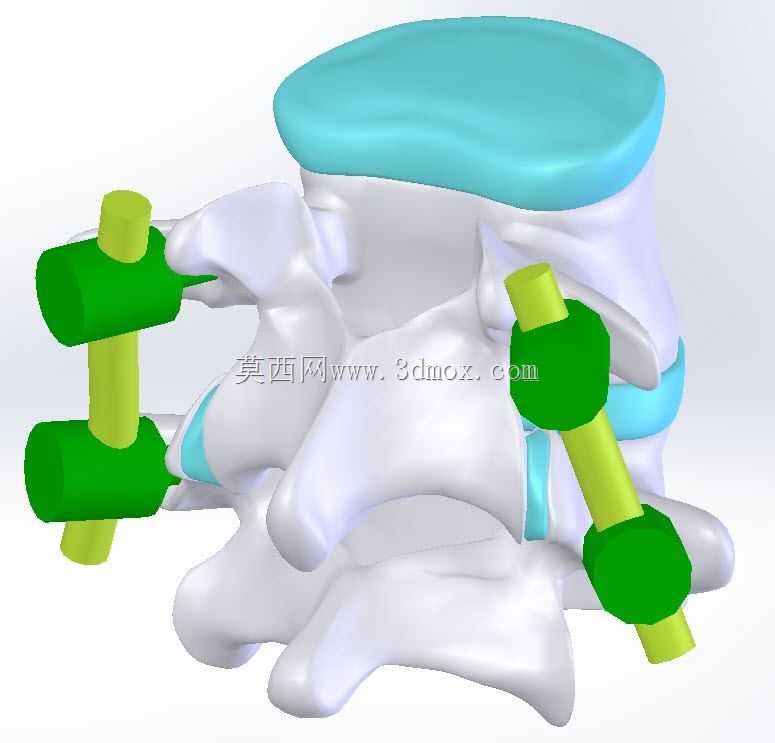

　　在骨科脊柱外科的临床实操场景中，经椎弓根内固定系统是应对椎体滑脱、椎管狭窄、脊柱骨折复位、脊柱矫形等术式的核心植入结构，这套三维结构完整还原了临床常用的椎弓根钉棒固定单元与相邻椎体的装配关系，可直接用于术前方案推演、植入物适配性校验以及临床教学演示。整套结构的设计核心围绕椎弓根的骨性通道解剖特征展开，首先要匹配椎弓根的矢状面、冠状面倾斜角度，螺钉的置入轨迹需完全贴合椎弓根的皮质骨边界，避免突破皮质损伤周边的神经根、硬膜囊以及椎体前方的大血管，这也是结构设计阶段最先敲定的核心约束条件。从结构组成来看，整套固定系统包含两枚椎弓根螺钉、一根纵向连接棒以及相邻的两节椎体模拟结构，其中椎弓根螺钉分为螺纹段与棒连接座两个部分，

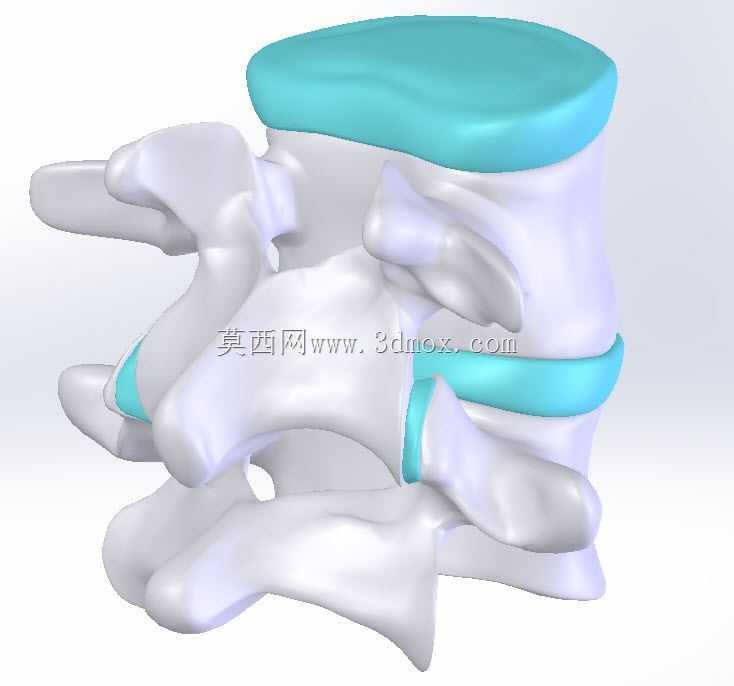

　　螺纹段采用松质骨螺纹构型，螺距与牙型角度完全匹配椎体松质骨的骨小梁分布特征，置入后可获得足够的轴向拔出力，避免术后出现螺钉松动、退钉的问题；棒连接座采用U型开口结构，可通过顶部的锁紧结构实现连接棒的多角度微调，适配不同患者的脊柱生理曲度，在置钉完成后可通过调整连接棒的弯度完成椎体的复位与矫形操作。纵向连接棒采用圆柱型截面设计，直径匹配临床常用的固定棒规格，与螺钉U型座的配合间隙控制在临床允许的公差范围内，既可以保证锁紧后的结构刚性，为融合节段提供足够的即刻稳定性，为椎间植骨融合创造稳定的力学环境，也能在术中实现棒的顺利置入与位置调整，减少手术操作的时间。相邻椎体的半透明结构采用解剖形态还原，完整呈现了椎体终板、椎弓根、

　　椎板的骨性轮廓，在结构校验阶段可直观验证螺钉的置入深度、角度是否在安全范围内，螺钉尖端需到达椎体前1/3区域但不突破前方皮质，这个位置可获得最佳的生物力学固定强度，同时规避前方组织损伤风险。从安装边界来看，整套结构的横向宽度匹配成年人胸椎、腰椎节段的椎弓根间距范围，螺钉的长度覆盖临床常用的35mm-55mm规格区间，连接棒的长度适配单节段固定的纵向跨度，在实际临床应用中，可根据患者的CT影像数据调整螺钉的直径、长度以及连接棒的预弯角度，实现个性化的手术方案匹配。在结构设计过程中，还充分考虑了植入后的力学传导特性，钉棒连接后的整体结构需形成稳定的力学框架，将上半身体重的轴向载荷通过螺钉、连接棒均匀传导到固定节段的相邻椎体，

　　避免局部应力集中导致的螺钉断裂、连接棒变形等术后并发症，同时结构的边缘全部做圆弧钝化处理，避免植入后对周边软组织产生刺激与磨损。这套三维结构的建模过程严格遵循骨科植入物的设计规范，所有配合面的公差、结构的圆角过渡都符合临床植入物的加工要求，既可以用于医工交叉领域的结构优化设计，也可以作为临床教学的演示模型，帮助年轻医师快速理解椎弓根螺钉的置入逻辑与钉棒系统的固定原理，在术前规划阶段，还可以将患者的个体化CT数据与该结构进行配准，提前模拟置钉角度与深度，降低术中的操作风险。
