农用花生脱壳设备结构设计方案

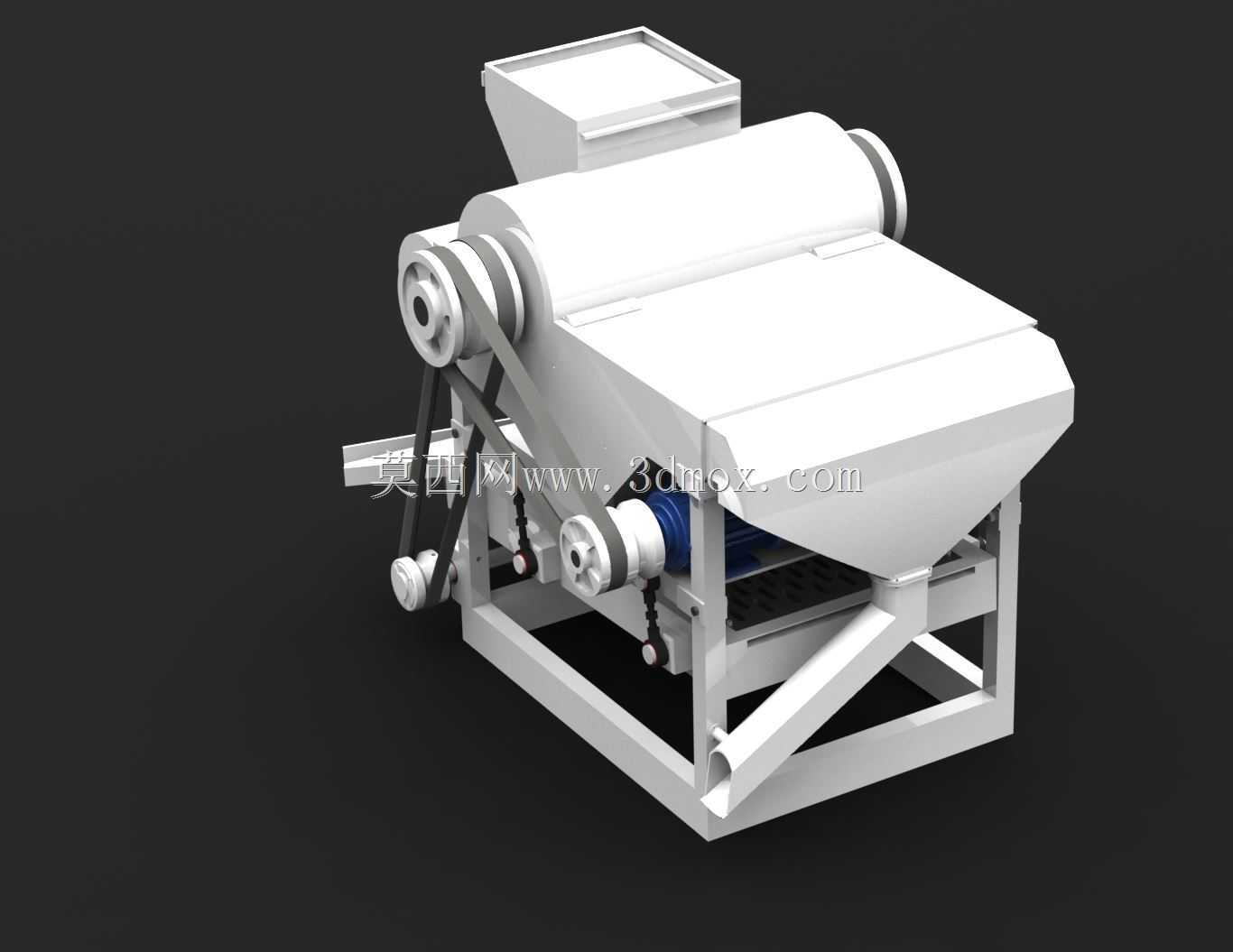

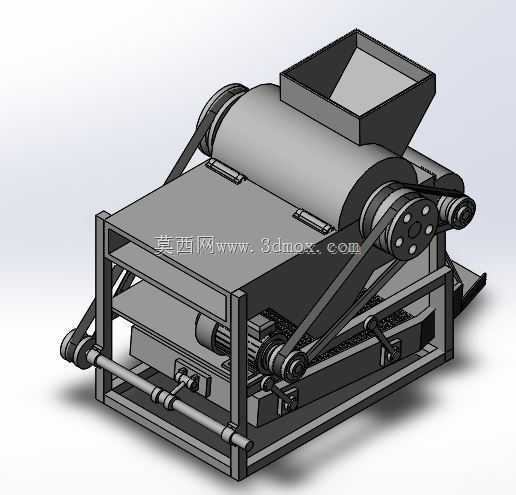

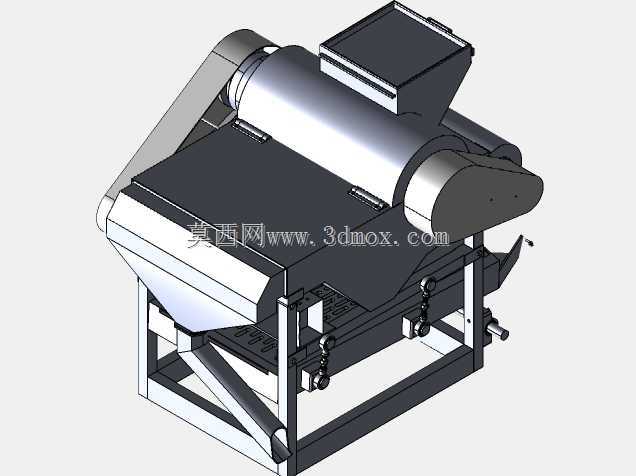

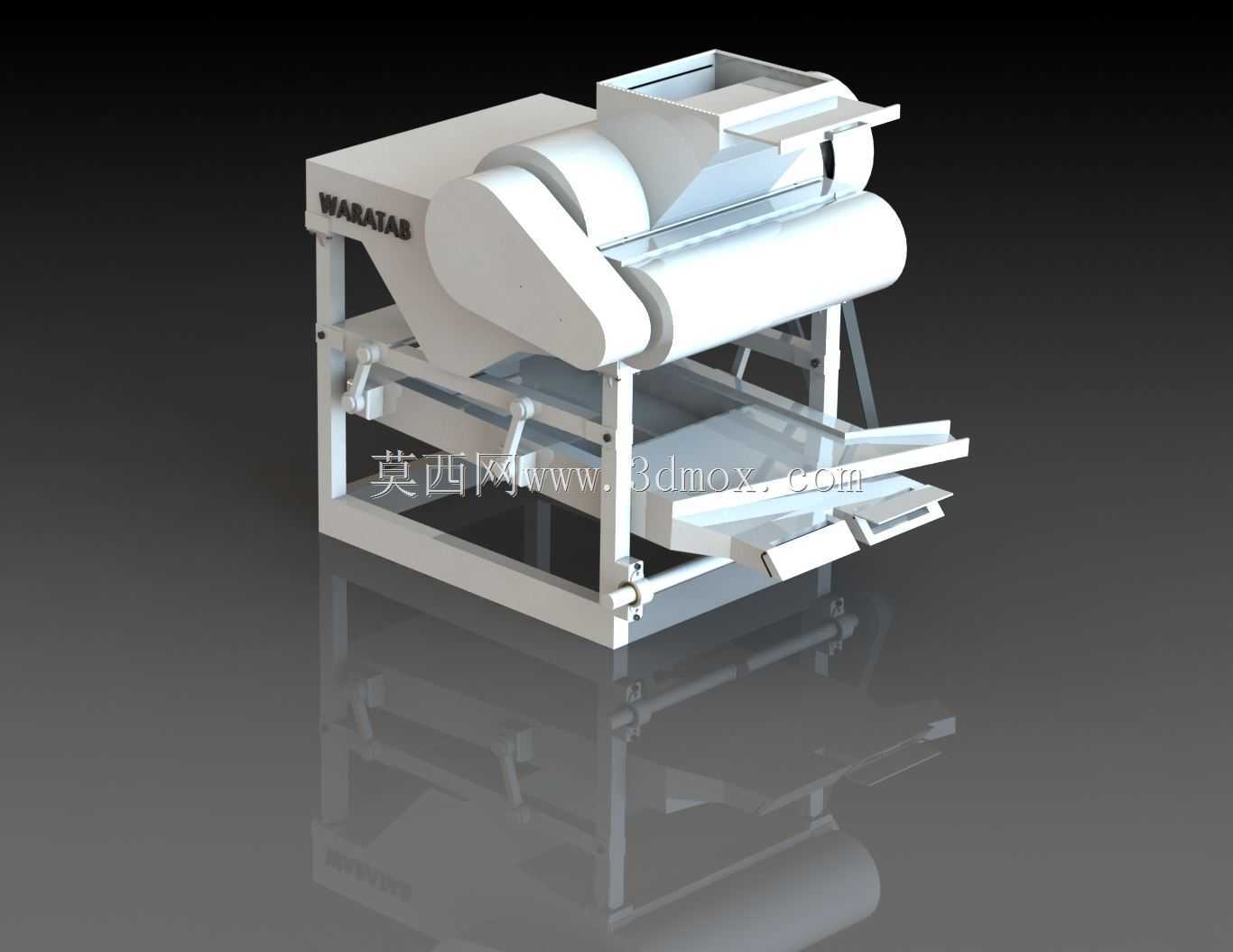

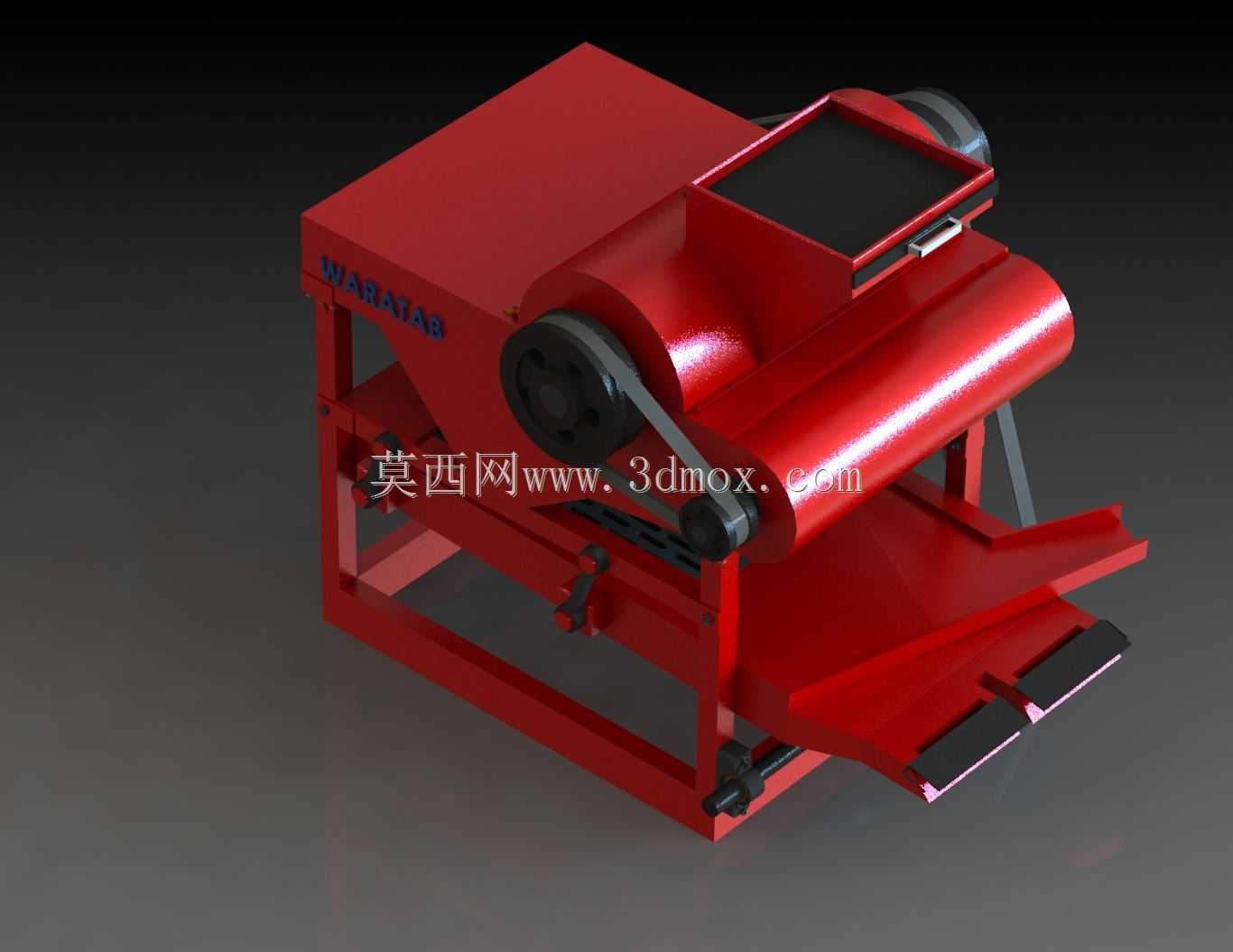

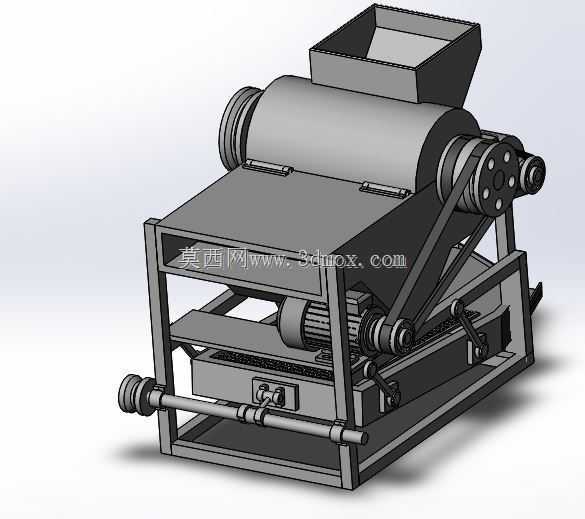

　　在油料作物初加工与农产品产后处理场景中，带壳物料的脱壳工序一直是影响后续加工效率与成品品相的核心环节，这款花生脱壳设备的结构设计，正是围绕小批量粮油加工点、农户自营加工场景的实际需求展开，没有冗余的自动化配置，所有结构都服务于稳定脱壳、低果仁破损率、易维护这三个核心诉求。从整机布局来看，设备采用框架式方管焊接机架作为承载基础，进料段设置在整机上部靠后位置，采用敞口式受料斗设计，斗体侧壁做了倾斜导料角度，能够让带壳花生依靠自重均匀送入下方的脱壳辊组区域，不需要额外设置强制进料绞龙，既降低了整机制造成本，也避免了进料绞龙对花生果的挤压破损。脱壳核心区域采用栅条凹板搭配橡胶包覆辊的结构，辊体表面的橡胶层硬度控制在邵氏65度左右，

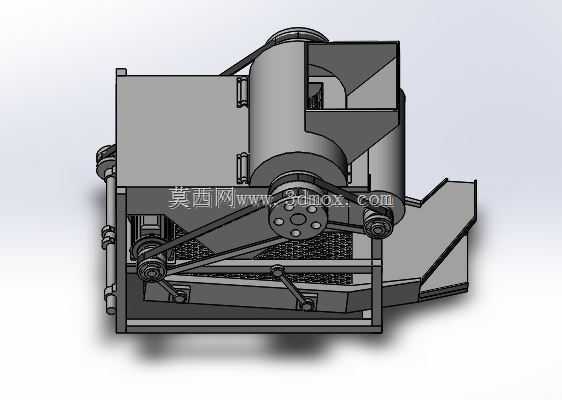

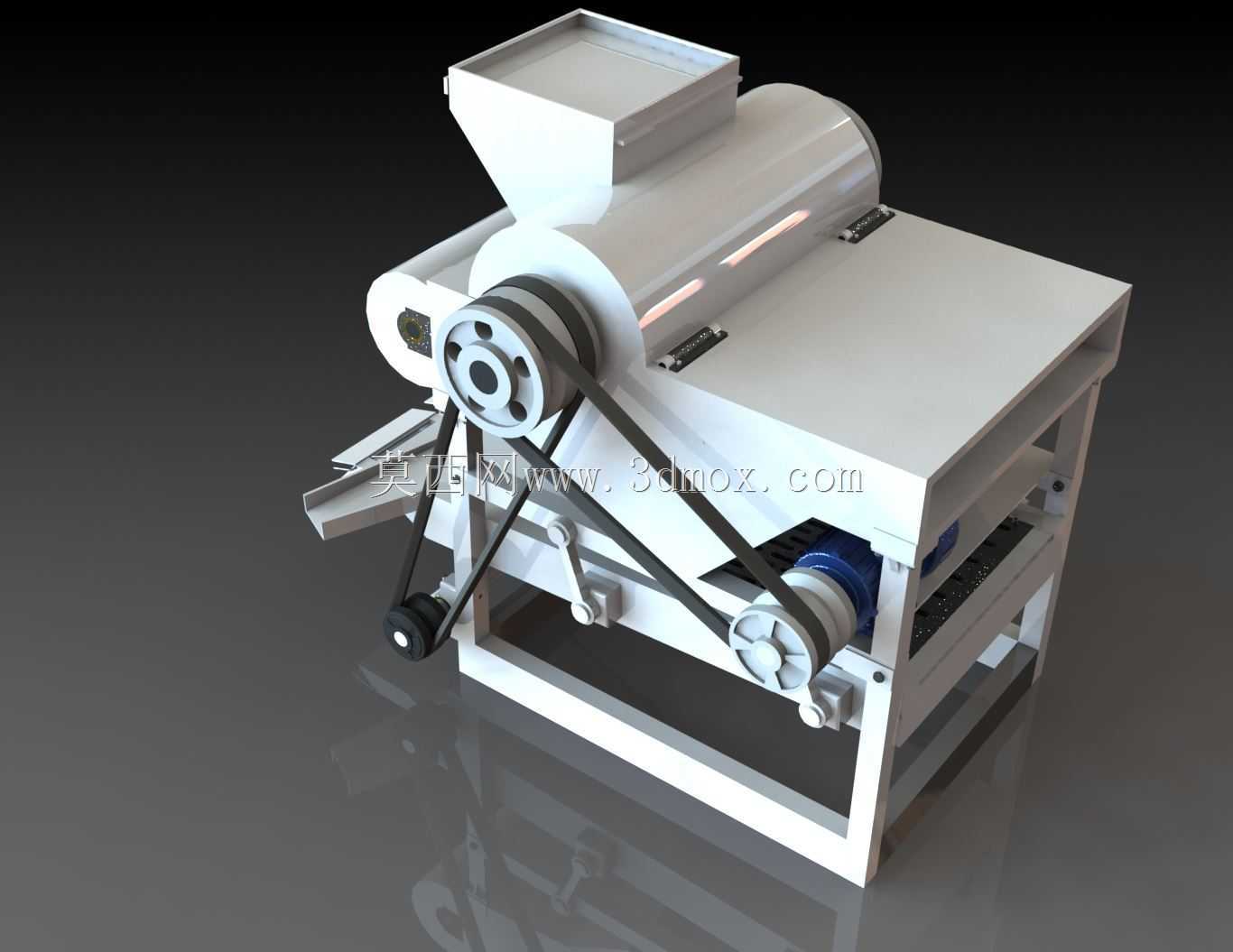

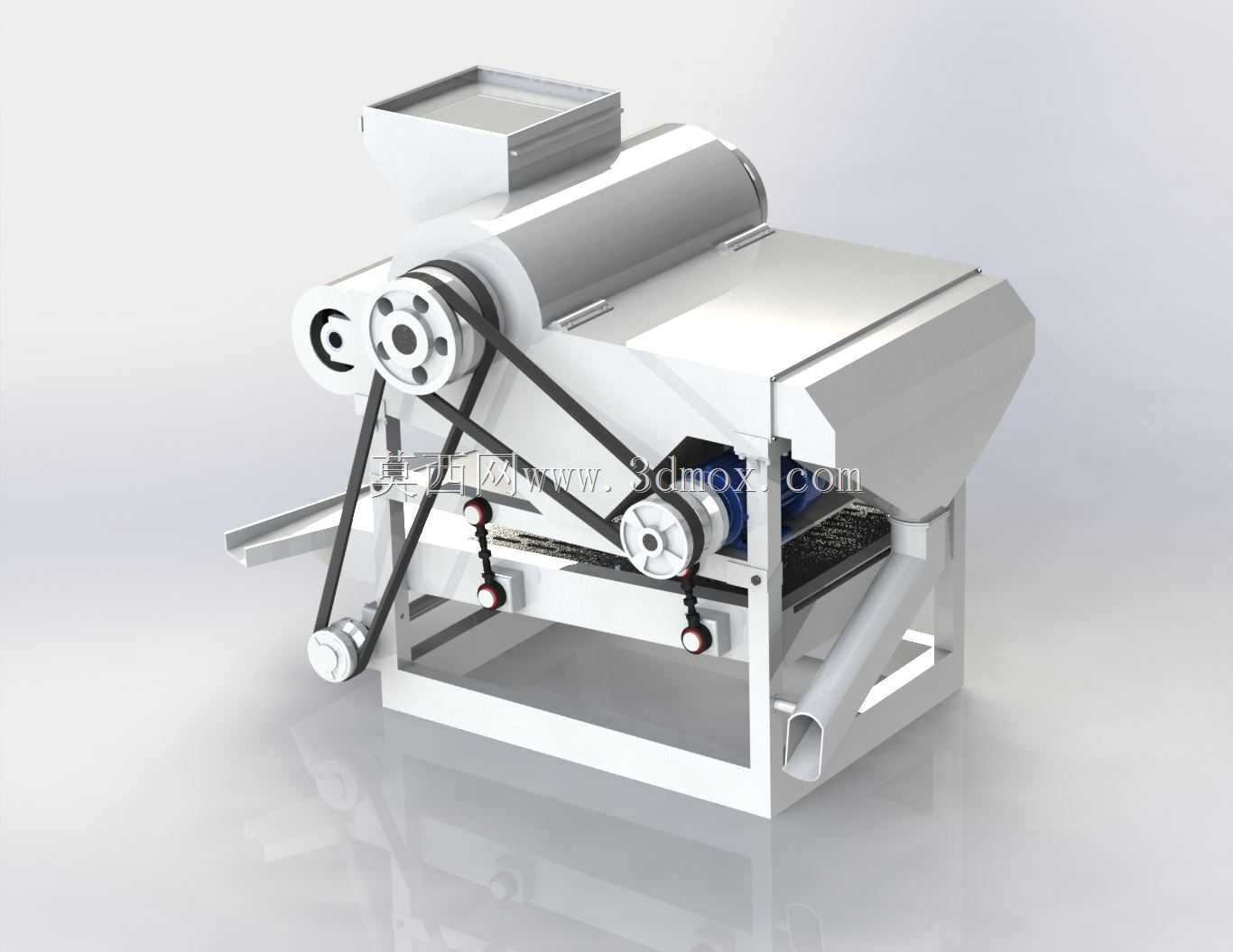

　　既能够通过辊面与栅条之间的揉搓力破开花生外壳，又不会因为刚性挤压造成红皮花生仁的破损，栅条的间隙经过反复校核，刚好能够让脱壳后的花生仁与破碎外壳漏下，同时将未完全脱壳的大果截留在脱壳区域继续揉搓，直到外壳完全破开。传动系统采用V带多级传动布局，电机输出端通过带轮将动力传递给主脱壳辊，主脱壳辊另一端的带轮再通过三角带带动下方的风选风机与振动筛机构，整套传动系统没有复杂的齿轮箱结构，日常维护只需要定期检查三角带张紧度即可，非常适合乡镇加工点缺乏专业维护人员的使用场景。风选段设置在脱壳辊组下方，利用风机产生的横向气流将密度较小的花生壳吹向侧方的出料口，密度较大的花生仁则落到下方的振动筛面上，振动筛采用双层筛网结构，

　　上层筛网截留未脱壳的小果与较大的壳屑，下层筛网分离出碎小的果仁碎屑，完整的花生仁则顺着筛面倾斜角度从前端出料口送出，整套风选加振动筛选的结构，能够一次性完成脱壳、壳仁分离、分级三道工序，不需要后续人工分拣。从安装边界来看，整机长度控制在1.4米左右，宽度0.8米，高度1.2米，底部机架预留了四个膨胀螺栓安装孔，不需要做专门的设备基础，只需要在平整的水泥地面上固定即可，进料口高度距离地面1.1米，刚好匹配人工倒料的舒适高度，不需要额外搭建进料平台，出料口距离地面0.4米，能够直接对接收纳筐或者小型输送装置。在设计细节上，所有外露的传动带轮都设置了安全防护罩，避免操作过程中衣物卷入的风险，设备两侧设置了可开启的检修门，打开后就能直接接触到脱壳辊与栅条凹板，方便根据不同品种花生的壳厚调整辊子与栅条的间隙，比如处理壳厚较薄的小花生时，可以适当调小间隙降低破损率，处理壳厚较硬的大花生时，适当调大间隙保证脱壳率。设备的机架表面采用喷塑处理，能够抵御加工过程中产生的粉尘与潮气侵蚀，所有与花生仁接触的部件都采用食品级不锈钢或者镀锌钢材，避免长期使用后产生锈蚀污染物料。不同于大型工业化脱壳生产线的复杂配置，这款设备的结构设计完全贴合中小型加工场景的使用需求，没有多余的功能堆砌，每个结构部件的选型都兼顾了实用性与成本控制，比如振动筛的驱动采用偏心轮结构，结构简单可靠，故障率远低于电磁振动结构，风机采用直叶式离心风机，风量大、风压稳定，

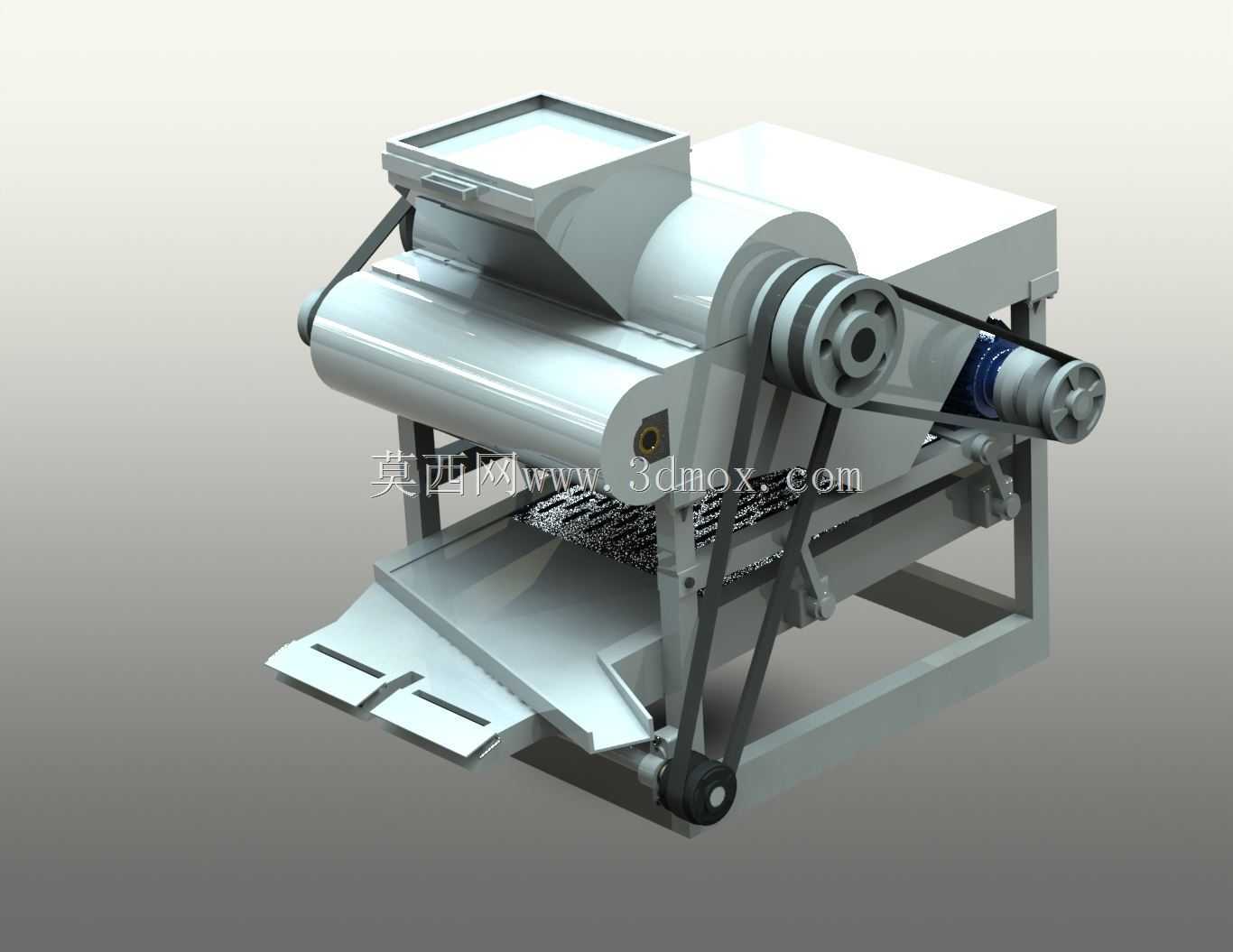

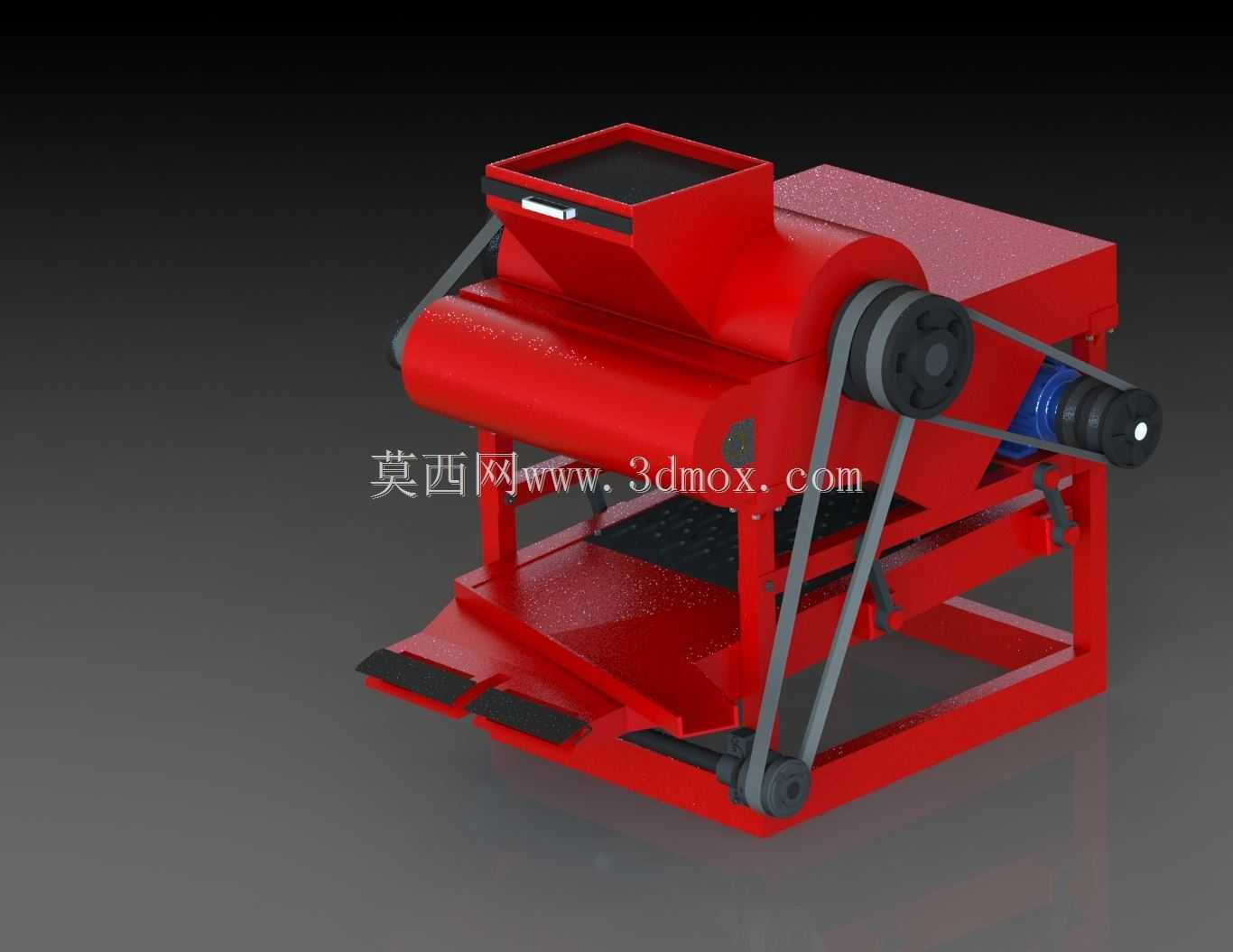

　　能够根据物料含杂率调整风道挡板角度，控制风选精度。在实际使用场景中，这款设备除了用于花生脱壳之外，只需要更换对应间隙的栅条凹板与筛网，就可以完成杏仁、葵花籽等相近尺寸油料作物的脱壳作业，设备的通用化设计降低了用户的设备投入成本，不需要为不同的油料作物单独购置脱壳设备。从三维建模的角度来看，整套模型的结构完全按照实际加工尺寸搭建，每个焊接件、机加工件、标准件都有明确的装配关系，带轮的中心距、三角带的张紧行程、振动筛的振幅参数都经过运动仿真校核，不存在装配干涉问题，能够直接作为设备加工生产的结构参考，也可以用于同类脱壳设备的改型设计基础，设计过程中特意将易损件的安装结构做了快拆设计，比如栅条凹板采用插装式固定，不需要拆卸额外的结构件就可以快速更换，橡胶辊的轴端采用快拆轴承座，磨损后可以在十分钟内完成辊子更换，大幅降低设备的停机维护时间。
