消防系统配套柴油动力撬装机组结构设计

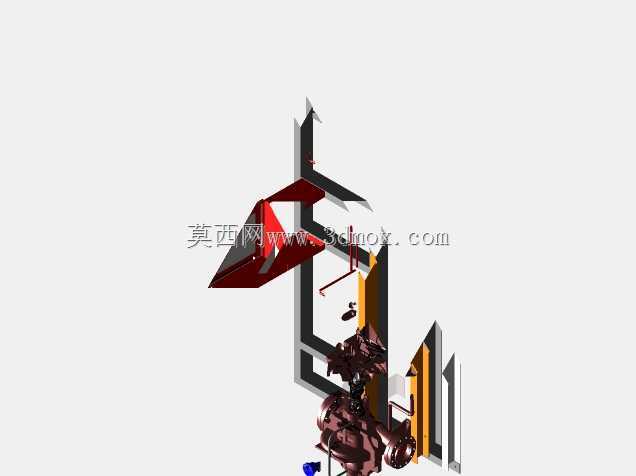

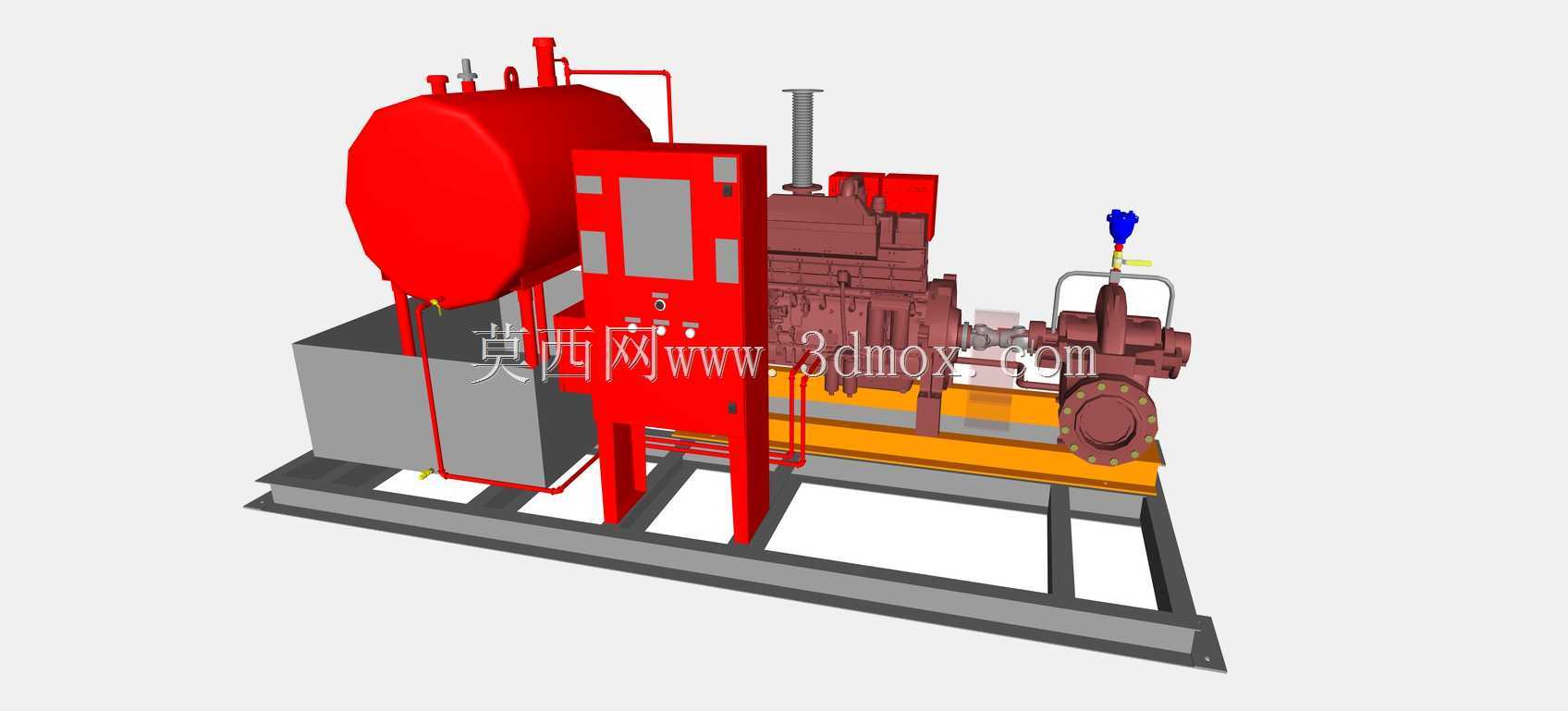

　　在民用建筑、工业厂区、油气仓储等场景的固定消防系统配置中，电动消防泵往往面临市电中断时无法启动的风险，柴油动力撬装机组作为消防供水系统的备用动力核心，承担着火灾工况下保障消防水压、持续输送灭火介质的关键作用，是消防水系统冗余设计中不可或缺的组成部分。这套撬装结构的三维建模过程中，首先要明确的是设备的安装边界：整体采用撬装集成式设计，所有部件均整合在统一的焊接底座上，底座预留的地脚安装孔位匹配常规消防泵房的混凝土基础预埋尺寸，安装时无需现场拆分部件，整体吊装就位后仅需连接进出水管路、燃油管路与控制信号线即可完成部署，大幅缩减现场施工的周期与调试难度。从功能逻辑来看，整套机组的核心动力源为直列水冷柴油发动机，建模时对发动机的缸体、

　　散热系统、进排气结构做了完整的结构还原，其中散热模块的布置位置避开了操作侧的日常巡检通道，风扇导风罩的角度经过调整，保证机组运行时热风直接排向泵房通风口方向，避免热风在设备周边循环造成散热效率下降。与发动机直连的是消防泵组的连接法兰接口，接口尺寸符合消防管路的通用公称通径标准，建模时预留了联轴器的安装调整间隙，方便现场安装时对中校准，避免运行过程中出现轴系振动超标的问题。燃油供给部分集成了底座内置的燃油箱，油箱容积满足消防规范要求的连续运行时长需求，油箱的加油口设置在撬体侧面易操作位置，同时配置了液位观测结构，日常巡检时无需打开盖板即可直观查看剩余油量；油箱到发动机的供油管路采用硬管加柔性接头的组合布置，

　　既避免管路振动造成的接头松动，也方便后期维护时的部件拆卸。控制部分的模块布置在撬体的端部操作侧，所有控制线缆均沿底座预留的走线槽排布，线槽设置了可拆卸盖板，后期线路检修时无需拆解其他部件即可完成操作；控制模块的面板高度匹配日常站立操作的人体工程学尺寸，紧急停机按钮设置在最易触碰的位置，满足突发状况下的快速操作需求。设计过程中还充分考虑了设备的维护空间：发动机的机油滤清器、燃油滤清器、空气滤清器的安装位置均预留了足够的操作空间，更换滤芯时无需拆卸周边其他部件；蓄电池组布置在撬体侧面的专用支架上，支架做了防渗漏托盘设计，避免蓄电池电解液泄漏对底座造成腐蚀，同时蓄电池的接线端子朝向外侧，方便日常检测电压与后期更换。

　　撬体周边设置了可拆卸的防护栏杆，栏杆高度符合工业设备防护的安全标准，既避免日常巡检时人员误触高温部件或转动部件，也不会遮挡设备的操作面板与维护点位；吊点的布置严格按照整机重心位置计算，四个吊点对称分布在撬体底座的四角，吊装时可保证整机水平起吊，避免部件倾斜造成的磕碰损伤。从管路布置的细节来看，发动机的排气系统接口预留了消音器与排气管道的连接法兰，法兰的密封面结构做了细节还原，安装时可直接对接延伸至室外的排气管道，将废气直接排出泵房，避免室内废气积聚。冷却水系统的补水接口设置在撬体侧面，可直接对接泵房的补水管路，同时配置了放水阀，在冬季低温环境下可排空机体内的存水，避免冻裂缸体。整套模型的结构还原度覆盖了从底座焊接结构到各个外接接口的全部细节，在做消防泵房整体布局设计时，可直接将该模型导入整体装配场景，核对设备与周边墙体、管路、其他设备的安全间距，提前规避现场安装时可能出现的空间干涉问题；对于设备生产厂家而言，模型中的各个部件拆分逻辑符合实际加工装配的工艺顺序，可直接作为生产下料、部件组装的参考依据，减少从设计到生产转化过程中的尺寸偏差。在实际选型应用中，这套撬装机组可匹配不同流量、扬程参数的消防泵，建模时采用的参数化设计思路可快速调整发动机功率、底座尺寸、接口位置，适配不同项目的定制化需求，无需从零开始重构模型，大幅提升设计阶段的工作效率。
