概念款方程式竞速赛车结构设计

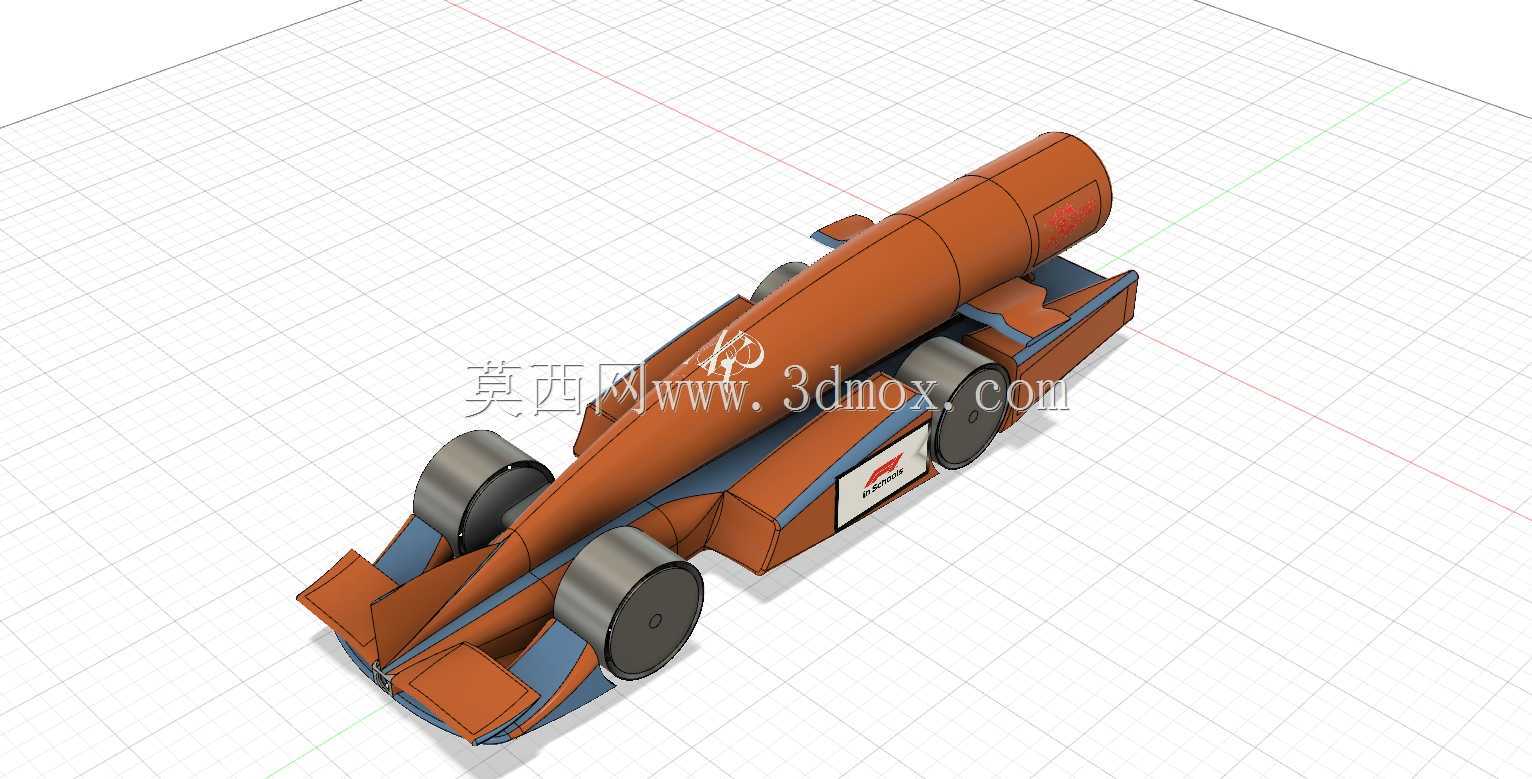

　　这款方程式竞速车辆的三维结构设计，核心面向青少年科创赛事的气动教学演示、小型竞速载具概念验证场景，也可作为车辆工程专业低年级学生理解赛车基础布局的具象教学载体，区别于专业赛事级F1赛车的复杂工程设计，该方案在结构上做了适配桌面级验证场景的简化处理，同时保留了方程式赛车的核心布局特征。从实际用途来看，该结构可直接适配二氧化碳动力气瓶的安装位，也就是车身中部的圆柱形腔体，这部分腔体的内径做了适配标准8g二氧化碳动力 cartridge的尺寸设计，腔体两端设置了定位凸台，既可以保证动力单元安装后的同轴度，避免动力输出时出现偏载导致车辆行驶跑偏，也能在竞速碰撞场景下对动力单元形成限位，防止气瓶窜动脱出引发安全问题。

　　车身的气动布局设计没有照搬专业F1的复杂多层翼片结构，而是将前翼、侧箱导流结构与车身主体做了一体化整合，前翼部分的楔形切角设计，一方面可以在车辆高速行进时将正面来流导向车轮外侧，减少宽体车轮带来的正面风阻，另一方面楔形结构的下沿做了1.2度的负迎角设计，能够在车辆行进时产生一定的下压力，增加车轮与行驶地面的附着力，避免直线加速阶段出现车轮打滑的问题。侧箱部分的蓝色导流结构并非装饰件，其与车身主体之间预留了3mm的气流通道，行驶过程中气流可以从该通道快速流过，带走动力单元工作时散出的热量，同时侧箱的下边缘做了向内收拢的弧度设计，能够梳理车轮转动带来的乱流，减少乱流对车身尾部的气动干扰。车轮部分采用了无轮毂装饰盖的宽胎设计，

　　轮胎的宽度设置为18mm，轮辋直径为22mm，轮轴的安装位预留了标准2mm的轴孔，可直接适配市面通用的竞赛级金属车轴，轮拱与轮胎之间预留了1mm的跳动间隙，既不会因为间隙过大导致行驶过程中进入杂物卡滞车轮，也不会因为间隙过小限制车轮的转动自由度。车身整体的长宽高尺寸控制在210mm、75mm、50mm的范围内，完全适配青少年科创赛事的直线赛道尺寸边界，整车的重心被设置在车身几何中心靠前10mm的位置，配合前翼的下压力设计，能够保证车辆在直线加速时的抬头力矩被有效抵消，避免起步阶段车头抬起影响行驶稳定性。设计过程中没有采用复杂的曲面拆分结构，所有外观面都做了拔模角度处理，最小拔模角度为1.5度，

　　既可以满足FDM熔融沉积3D打印的工艺要求，不需要额外添加支撑结构就能完成整车打印，也可以适配小型注塑模具的开模需求，适合小批量的教学用具生产。车身尾部的结构做了收窄处理，尾部的端面预留了动力喷嘴的安装孔位，孔位的中心高度与车身重心高度保持一致，保证动力输出的方向与车辆行进方向完全平行，不会因为动力输出角度偏差产生额外的俯仰力矩。车身侧面的标识安装位做了0.2mm的下沉设计，粘贴标识时可以快速定位，不会出现标识偏移的问题，同时下沉结构也能避免车辆行驶过程中剐蹭到标识导致标识脱落。从安装边界来看，整车的底部是完全平整的平面，没有突出的结构件，放置在赛道上时可以保证整车的离地间隙稳定在2mm，既不会因为离地间隙过小导致赛道表面的微小凸起剐蹭底盘，也不会因为离地间隙过大导致车底气流紊乱影响下压力表现。轮轴的安装座与车身主体是一体化结构，安装座上的轴孔做了0.05mm的公差预留，压入铜套之后可以将轮轴的转动阻力降到最低，减少动力传输过程中的损耗。前翼的最前端突出前轮5mm，在发生正面碰撞时，前翼可以先接触碰撞物，吸收一部分碰撞能量，避免车轮或者动力单元直接受到冲击损坏。侧箱的导流结构突出车身侧面3mm，侧面发生剐蹭时，导流结构会先接触赛道护栏，避免车轮直接剐蹭护栏导致行驶方向突变。
