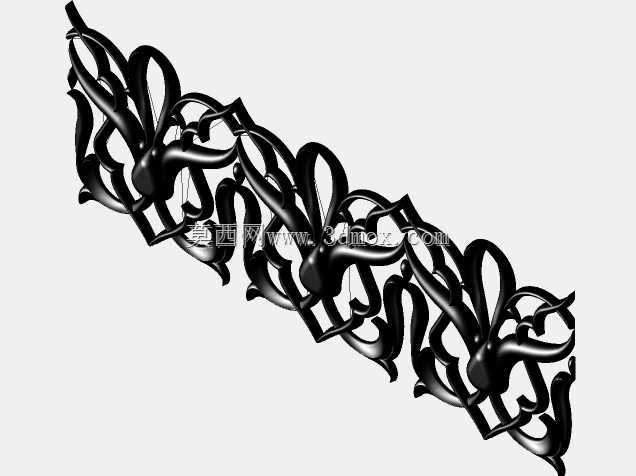

镂空卷草纹装饰条带立体造型设计

　　这款镂空卷草纹装饰条带的造型设计，最初是面向消费电子外观装饰件的配套需求开发，这类结构常应用在便携数码终端的中框装饰段、智能穿戴设备的表带衔接饰条、高端通讯配件的外观包覆件上，替代传统的平面印刷或蚀刻纹理，通过立体镂空结构实现更具层次感的视觉表现，同时兼顾轻量化的结构需求。从结构设计逻辑来看，整个条带采用连续重复的卷草纹样单元排布，单个纹样单元的曲面过渡全部采用G2连续曲率处理，避免出现锐边或应力集中点，不管是后续采用金属精密铸造、粉末冶金注塑成型，还是采用光敏树脂3D打印打样，都能保证脱模或打印过程中不会出现结构断裂，成型后表面无需过多打磨即可直接做表面处理。条带的整体截面采用渐变弧面设计，贴合安装基面的一侧做了0.

　　2mm的定位止口，安装时可以直接卡入对应基座的预留槽位，不需要额外设计复杂的定位结构，相邻纹样单元之间的连接筋宽度控制在1.2mm，既保证了整体条带的结构韧性，不会因为轻微弯折出现断裂，也不会因为筋条过宽影响镂空的通透视觉效果。在实际应用场景中，这类立体镂空饰件除了用在通讯数码产品的外观装饰上，也可以适配文创产品的装饰镶边、高端包装的金属饰条、首饰类产品的链带结构，设计时特意将纹样的凸起高度控制在2.5mm以内，不会因为突出过高造成使用过程中的勾挂问题，所有镂空的内边角都做了R0.3mm的圆角处理，避免积尘或清洁时出现死角。建模过程中先绘制单组卷草纹的平面轮廓，通过曲面偏移生成基础厚度，再对所有外轮廓边做可变半径倒角，

　　靠近安装基面的一侧倒角半径更大，贴合安装面时不会出现缝隙，外露面的倒角半径更小，保留纹样的线条锐利度，连续阵列纹样单元时特意做了0.1mm的单元错位调整，避免完全等距阵列带来的机械呆板感，让整条饰带的纹样过渡更自然。考虑到不同的安装场景需求，条带的整体宽度预留了调整余量，只需要修改基础阵列的单元数量，就可以快速适配不同长度的安装边界，不需要重新绘制整体曲面结构，所有的纹样曲面都做了参数化关联，调整纹样的卷曲幅度、筋条宽度时可以直接驱动整体模型更新，大幅缩短后续改型的建模周期。从结构强度验证的角度来看，镂空结构的镂空率控制在42%左右，在同等材料厚度下，比实心结构减重近四成，同时连续的卷草纹筋条形成了类似桁架的受力结构，

　　抗弯折性能比同厚度的直筋条提升27%左右，日常使用中受到挤压或轻微碰撞时，应力会顺着卷曲的筋条分散，不会出现局部断裂的问题。表面处理适配性上，整个模型的所有外表面都做了拔模角度处理，拔模斜度统一为1.5度，不管是做电镀、阳极氧化还是喷漆处理，都不会出现积液或上色不均的问题，镂空位置的内壁也做了相同的拔模角度，处理内壁时不会出现遮挡导致的色差。
