玻璃钢采光圆顶多杆件节点结构设计

　　在公共建筑中庭、大型商业综合体采光带、工业厂房屋面通风采光段、文旅场馆穹顶区域的围护结构设计中，玻璃钢材质的圆顶结构是兼顾透光性、结构自重与耐候性的常用选型，这类构件的三维建模核心难点在于环形排布的杆件交汇节点处理、曲面轮廓的顺滑度控制，以及安装边界的配合精度校准。从实际工程落地的角度看，这类圆顶结构并非独立存在的装饰构件，其下部需要对接土建预留的环形混凝土支座或者钢结构圈梁，因此建模初期就需要先明确安装边界的尺寸公差：常规同类型圆顶的支座环梁直径偏差需要控制在±5mm以内，环梁顶面的水平度偏差不超过3mm，否则后续杆件安装时会出现节点错位、密封胶缝不均匀的问题，直接影响屋面防水性能。

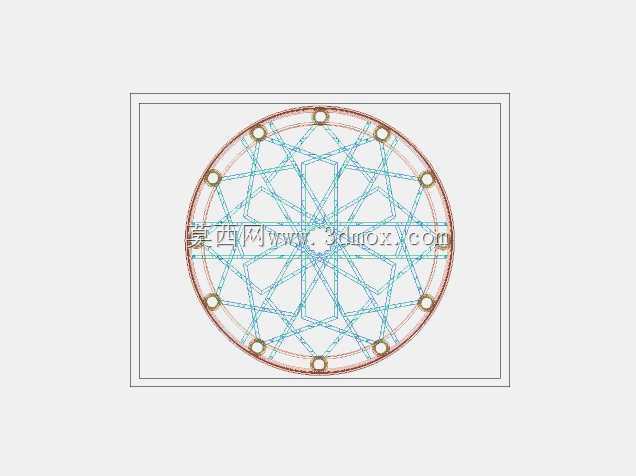

　　从结构受力逻辑来看，这个圆顶采用的是多组斜向杆件交叉形成的空间桁架体系，沿圆周均匀分布的固定节点既是杆件的交汇连接点，也是后续安装玻璃钢采光面板的固定支座，每一个节点的位置精度都直接影响后续面板的裁切尺寸与安装贴合度。设计这类结构时，首先要确定穹顶的矢跨比，常规采光圆顶的矢跨比控制在1/6到1/8之间，既可以保证屋面排水坡度满足要求，避免积水积灰，也不会因为矢高过大增加不必要的风荷载受力面积。沿圆周排布的固定点数量需要结合整体跨度确定，图中所示的圆顶沿环向设置了12个主连接节点，对应12组主受力杆件，交叉形成的网格既可以将上部荷载均匀传递到下部支座环梁，也可以为玻璃钢面板提供足够的支撑点，避免大尺寸面板在风吸、雪载作用下出现挠曲变形。

　　建模过程中需要重点处理杆件交汇的节点构造，每一个节点处多根不同角度的斜杆交汇，不能直接做杆件的布尔运算相交，需要预留出节点板的安装空间，同时要考虑玻璃钢材质的线膨胀系数与钢材的差异，节点处需要设置长圆孔来吸收温度变形，避免温差较大时杆件出现内应力导致面板开裂。玻璃钢面板的固定边需要设置外翻的法兰边，与节点支座处的压条配合，中间铺设三元乙丙密封胶条，保证防水密封性能的同时，允许面板在温度变化时有微小的伸缩位移。

　　从实际使用场景来看，这类玻璃钢圆顶的透光率可以达到85%以上，相比传统玻璃穹顶自重降低60%以上，同时玻璃钢材质本身的抗冲击性能更好，在有冰雹、高空坠物风险的区域使用时，不会出现玻璃碎裂坠落的安全隐患。在工业厂房的屋面应用中，这类圆顶还可以集成开启扇，配合屋面通风系统实现自然通风，降低厂房日常通风的能耗。建模时需要注意，圆顶最外侧的环形收边构件需要与下部支座环梁的预埋件做可靠连接，连接点的间距不超过600mm，每个连接点的抗拔承载力需要满足当地基本风压下的风吸荷载要求，避免极端大风天气下构件出现脱落风险。

　　在曲面生成环节，不能简单用旋转曲面直接生成整体轮廓，需要结合每一个主节点的坐标做拟合曲面，保证每一根杆件的中心线都位于曲面的法向平面内，避免后续杆件加工时出现角度偏差，导致现场安装无法对位。交叉杆件之间的间隙需要控制在10mm以内，间隙过大会影响结构整体刚度，间隙过小则会给现场焊接或者螺栓连接带来操作空间不足的问题。对于玻璃钢面板的分块，需要结合节点网格的形状做对称分块，保证每一块面板的形状尺寸尽量统一，减少模具数量，降低生产制造成本，同时对称分块也便于后期的维护更换，损坏单块面板时不需要定制特殊尺寸的备件。

　　安装边界的处理上，圆顶下部与环梁接触的位置需要设置一圈镀锌钢板止水带，止水带一侧与圆顶的收边构件铆接固定，另一侧压入屋面防水层的下方，形成完整的防水构造，避免雨水从圆顶与屋面的交接位置渗入室内。在北方多雪地区使用时，建模时还需要考虑雪荷载的不均匀分布，在圆顶的下部迎风面区域适当加密杆件间距，提高局部结构承载力，避免局部积雪过厚导致结构变形。整个结构的所有金属构件都需要做热镀锌防腐处理，玻璃钢面板表面需要做抗紫外线涂层，保证在户外长期使用时不会出现黄变、透光率下降的问题，正常维护条件下使用寿命可以达到25年以上。
