八颗WS2812灯珠可寻址RGB灯条结构设计

　　做嵌入式交互装置、小型智能设备状态指示的工程师，大概率都接触过这类长条状的集成灯板，这次拆解建模的这款8灯珠可寻址RGB灯条，是适配Arduino开发体系的常用外设，建模过程中需要把实际使用里的安装、接线、光效适配这些细节全部还原，不能只做个外观壳子。

　　先从实际应用场景说起，这类灯条最常出现在小型创客作品的状态反馈环节，比如桌面小型智能摆件的光效交互、便携检测设备的故障码指示、DIY机械键盘的侧边氛围灯、小型机器人的状态提示条，相比零散的直插LED，它把驱动电路和灯珠全部集成在长条PCB上，不需要额外给每颗灯珠布限流电阻和信号走线，单根信号线就能串联控制所有灯珠的颜色和亮度，布线工作量能减少七成以上。

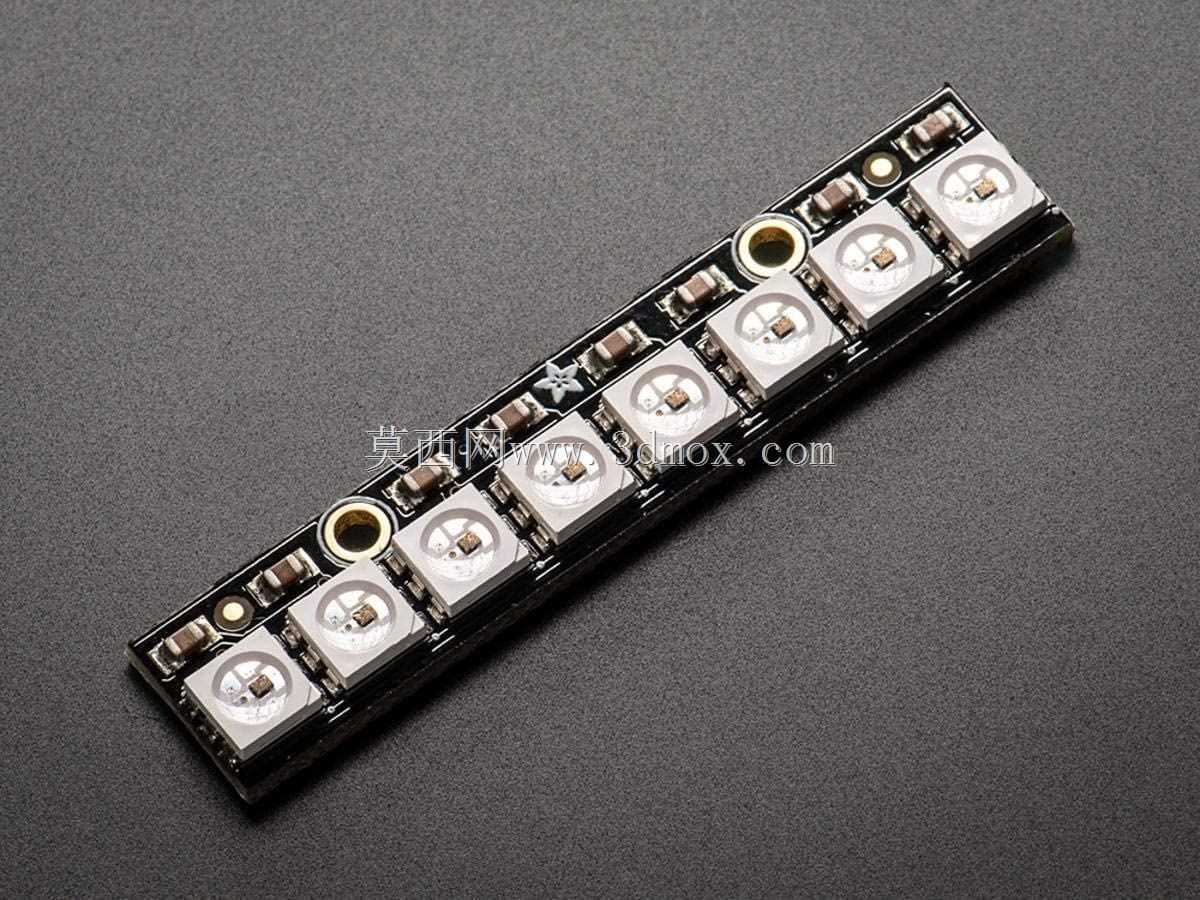

　　功能特性上，板载的8颗WS2812 5050封装RGB灯珠，每一颗都内置了信号整形电路，串联传输的时候不会因为信号衰减出现后面灯珠偏色的问题，供电端预留了标准的2.54mm间距焊盘，兼容常规杜邦线接线，不管是插在面包板上做原型验证，还是直接焊在设备主板上做量产适配都能适配。灯板两端都预留了信号输入输出焊盘，多根灯条可以直接首尾串联，不需要额外加信号放大电路，最多能串联上百颗灯珠做更长的光效条。

　　设计思路上，整个PCB采用狭长型布局，宽度控制在10mm以内，刚好能嵌入多数小型设备的侧边缝隙里，板上预留了两个3mm直径的安装孔，孔位距离板边2mm，既可以用M3螺丝直接固定在设备壳体上，也能穿过尼龙扎带绑在结构型材上，安装方式非常灵活。灯珠全部居中排布，每颗灯珠的间距是12.5mm，发光面距离PCB板边1.5mm，贴装乳白色柔光罩的时候不会出现灯珠边缘漏光的问题，PCB表面做了沉金处理，焊盘不容易氧化，多次焊接也不会掉皮。

　　外形尺寸与安装边界这块是建模的时候重点核对的部分，整板长度是100mm，宽度10mm，板厚1.6mm，和常规FR-4玻纤板的标准厚度一致，安装孔中心距离板端分别是5mm和95mm，两个孔的中心距是90mm，设计配套固定结构的时候，只要在基座上留90mm间距的M3螺柱，就能直接把灯板卡上去，不需要额外调整位置。灯珠的发光面高度是2.2mm，比PCB表面高0.6mm，设计灯罩的时候，灯罩内表面距离PCB的高度要留至少2.5mm的间隙，避免压到灯珠表面的封装透镜，影响发光角度。接线端的焊盘长度是3mm，宽度2mm，焊盘之间的间距是2.54mm，插杜邦线的时候公针刚好能完全插入，不会出现虚接的问题，供电焊盘做了加宽处理，过流能力能达到2A，满功率点亮所有灯珠白光的时候也不会出现焊盘发烫的问题。

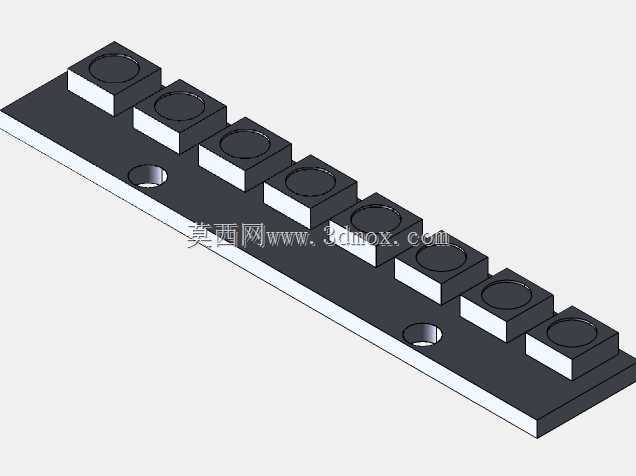

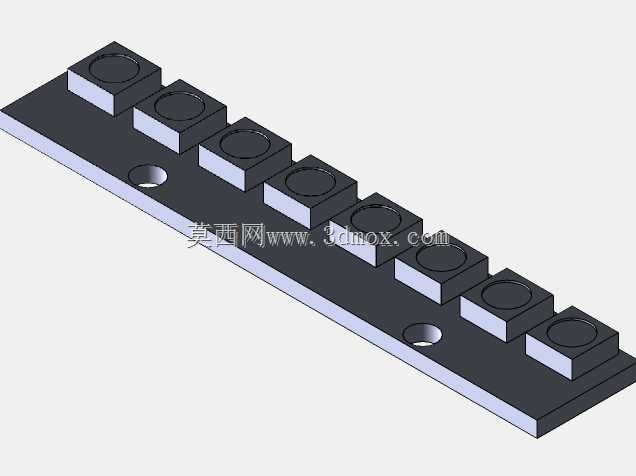

　　实际选型的时候要注意，这款灯条的工作电压是5V，不能直接接12V供电，不然会直接烧坏灯珠内置的驱动芯片，信号输入端建议串一个100R的电阻，能避免上电的时候尖峰脉冲烧坏第一颗灯珠的信号引脚。建模的时候把这些细节都做了还原，包括板上的丝印标识、安装孔的沉锡边缘、灯珠表面的透镜弧度，都和实物1:1对齐，导入装配体的时候不需要额外调整尺寸，直接就能匹配对应的安装位，不管是做设备的结构验证，还是做光效模拟渲染，都能直接使用。
