可穿戴WS2812B RGB发光像素板结构设计

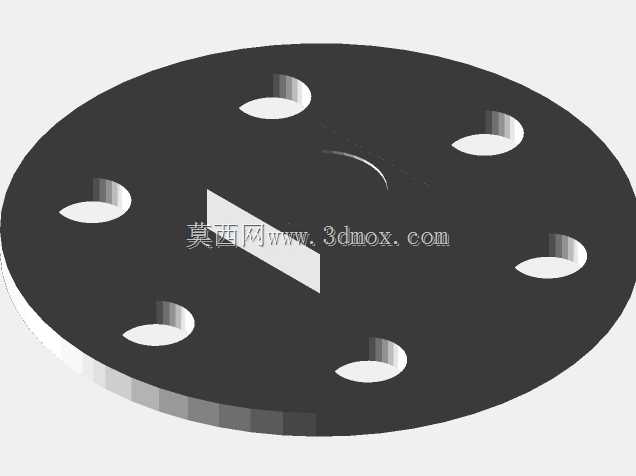

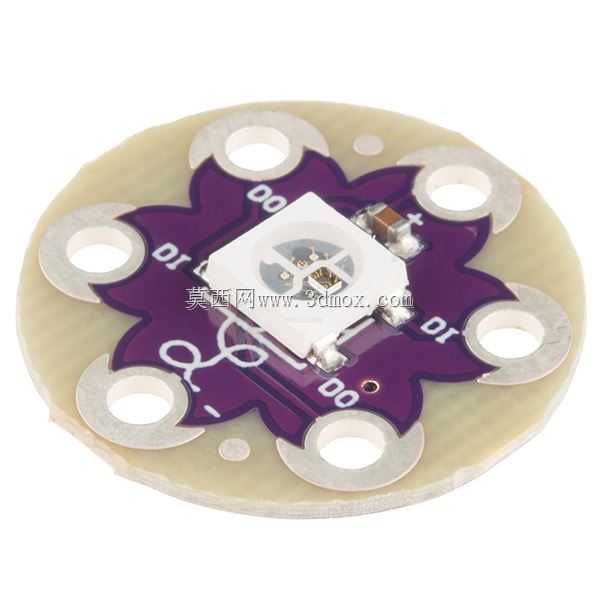

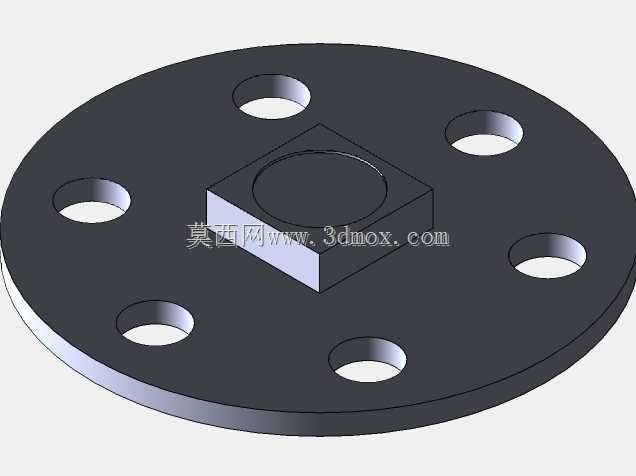

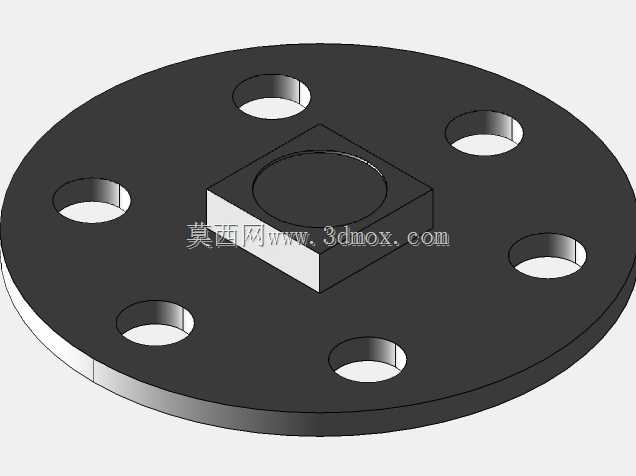

　　这款圆形花瓣造型的像素发光板，核心搭载WS2812B集成式RGB LED灯珠，是面向可穿戴电子、柔性织物电子场景开发的小型发光单元，在实际项目应用中，常被嵌入演出服饰、互动装置、创意手作、教育电子套件中，作为独立可控的全彩像素点使用，支持多板级联后组成大面积像素阵列，实现流水灯、图案显示、色彩随动等交互效果。从结构设计层面看，整体采用圆形花型轮廓，板边均匀分布六个带金属化半孔的安装焊盘，每个焊盘对应预留足够的缝合穿线空间，适配导电纱线、细导线的缝合固定需求，无需额外设计安装卡扣或固定座，可直接通过缝纫方式固定在织物表面，安装边界完全贴合圆形板的外轮廓，板身整体厚度控制在1.2mm常规PCB厚度范围内，不会在织物表面形成明显凸起，适配日常穿戴的弯折需求。

　　板上功能分区清晰，中心位置为WS2812B灯珠的焊接位，灯珠周边预留0.5mm以上的焊接避让空间，避免手工焊接时焊锡流溢到周边走线区域；灯珠旁侧布置0805封装的贴片限流电容，紧贴灯珠电源引脚布置，最大限度缩短电源滤波路径，降低灯珠动态点亮时的电源纹波干扰，保证色彩显示的一致性。走线设计上，六个焊盘分别对应电源正、电源地、信号输入、信号输出以及两个备用扩展位，信号走线从输入焊盘出发，经过灯珠信号引脚后直接连通输出焊盘，走线宽度满足单颗灯珠最大工作电流的载流要求，同时在板边走线位置做了泪滴加固处理，提升板身在反复弯折场景下的走线抗断裂能力。

　　焊盘采用沉金工艺处理，既可以提升焊接时的焊锡浸润性，也能在缝合连接导电纱线时降低接触电阻，避免长期使用后接触不良的问题。从实际使用的适配性来看，该像素板的安装孔位间距经过统一标定，多块板级联时可以按照标准间距缝合在织物上，组成规则的像素点阵，信号传输路径采用单总线协议设计，仅需一根信号线即可完成所有级联板的色彩控制，大幅减少可穿戴场景下的布线数量，降低织物内部走线的复杂度。板身基材选用柔性FR-4板材，兼顾常规PCB的加工精度与一定的弯折耐受能力，可适应衣物穿着过程中的小角度反复弯折，不会出现基材断裂或走线脱落的问题。

　　在结构细节处理上，板边所有棱角均做圆角过渡处理，避免穿戴过程中尖锐板边刮蹭皮肤或勾扯织物纤维，灯珠表面预留漫反射空间，点亮时光线可以通过花瓣形的紫色阻焊区域形成柔和的漫射效果，不会出现刺眼的直射光斑。该模块在实际选型时，可根据项目的像素密度需求选择单块使用或多块级联，单块板的工作电流在全亮状态下控制在60mA以内，常规移动电源即可驱动，适配户外穿戴、互动演出等无外接市电的使用场景。设计过程中充分考虑了手工焊接与手工组装的容错空间，所有焊盘尺寸均放大至常规手工焊接可轻松操作的范围，元件布局避开了缝合时的走线受力区域，即使在缝合过程中对板身施加一定的按压力，也不会导致板上元件虚焊或脱落。
