带抽屉排烟式商用烟熏烤肉设备结构

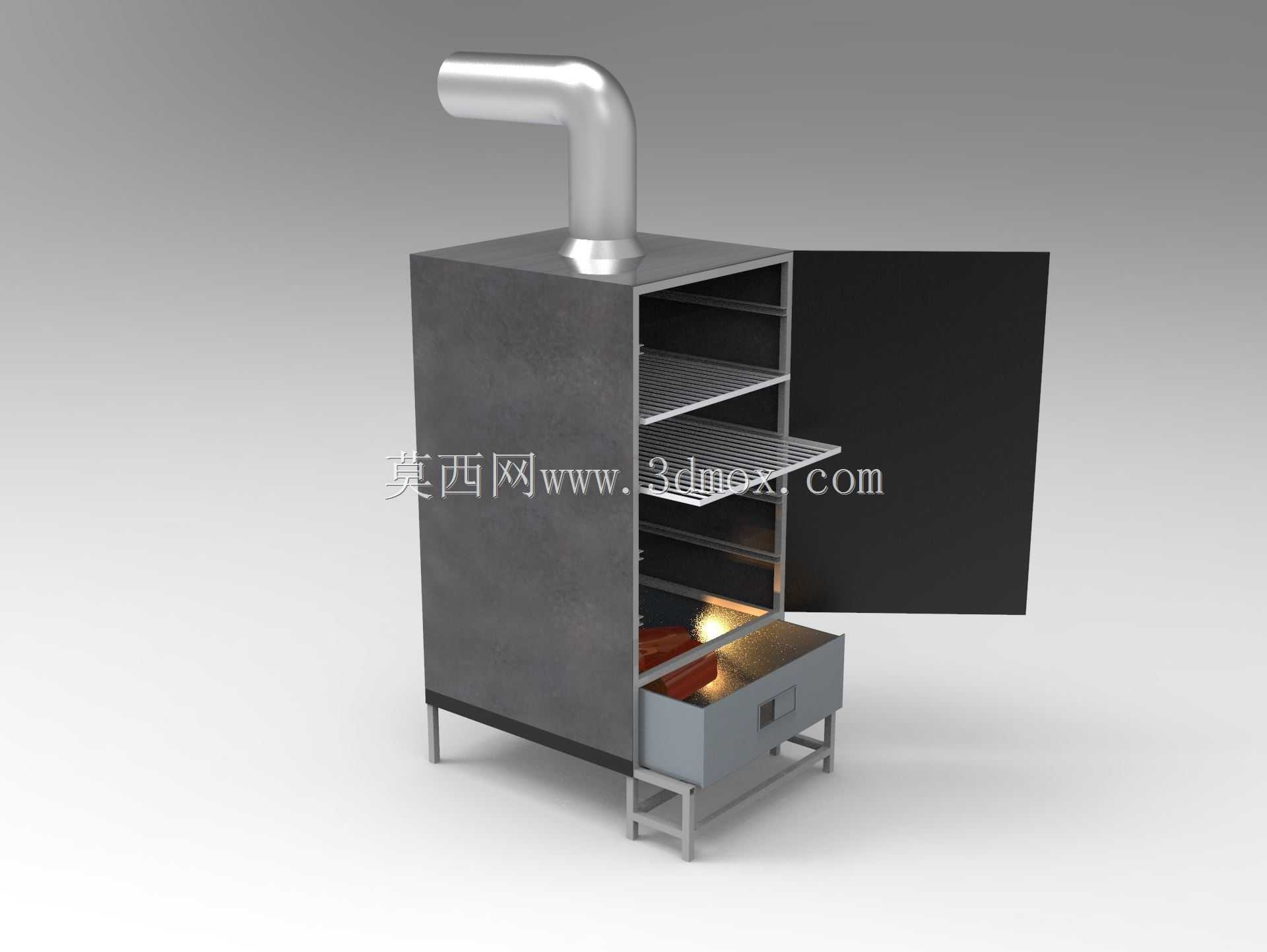

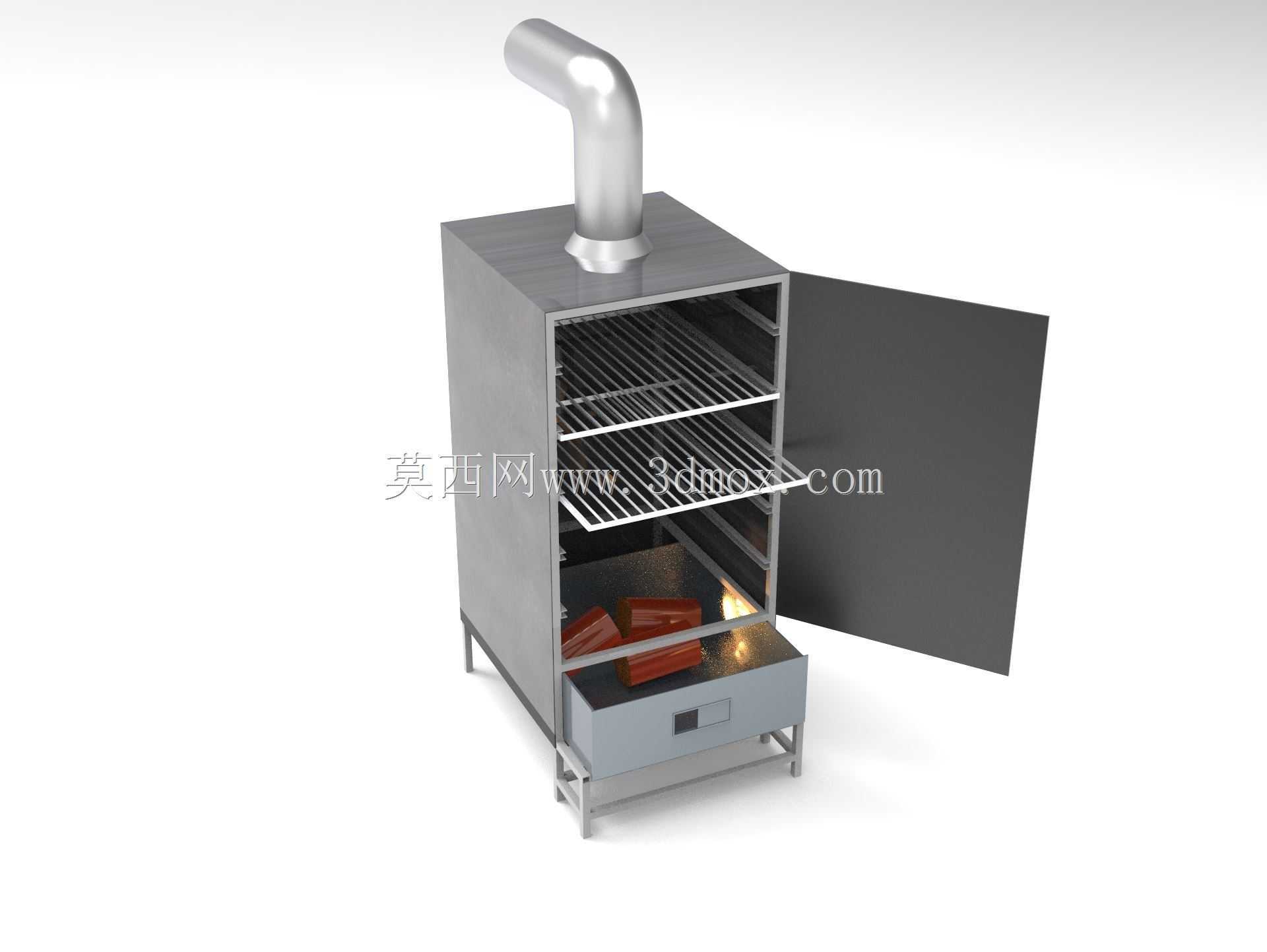

　　这款烟熏烤肉设备的三维结构，核心围绕小型商用及特色餐饮门店的烟熏加工场景设计，区别于大型工业化烟熏生产线，整体结构紧凑，适配门店后场、户外摆摊、小型食品加工作坊的安装使用需求，无需复杂的外接管线改造即可完成部署。从结构布局来看，设备主体采用立式方箱构型，底部设置支撑脚架将箱体抬离地面，既避免地面潮气对箱体底部的侵蚀，也为底部抽屉的抽拉操作预留足够的操作空间，支撑脚的高度经过适配，常规成年操作人员无需过度弯腰即可完成抽屉的抽拉、物料添补与残渣清理操作。

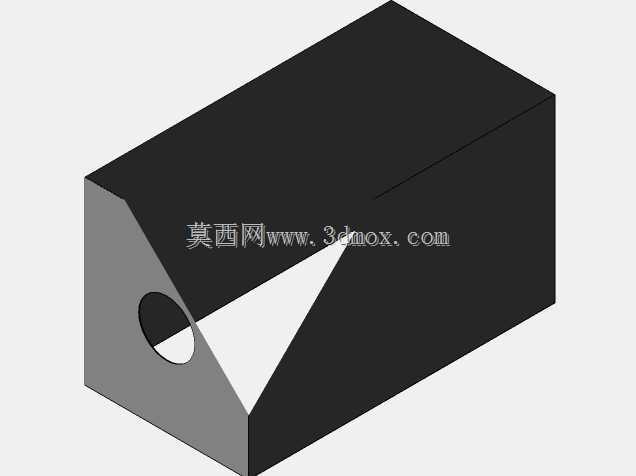

　　设备顶部设置L型弯折排烟管，排烟管与箱体顶部的排烟口采用插接式密封结构，可根据现场安装环境调整排烟方向，既可以直接将烟气排向室外，也可外接油烟净化管路，避免烟熏过程中烟气在操作空间内弥散，影响操作环境。箱体正面设置大尺寸平开式箱门，箱门采用耐高温密封结构，关闭后可保证箱体内部的烟熏腔室处于相对密闭的状态，减少热量与烟气的外泄，提升烟熏过程的热效率，保证腔室内温度与烟气浓度的均匀性。

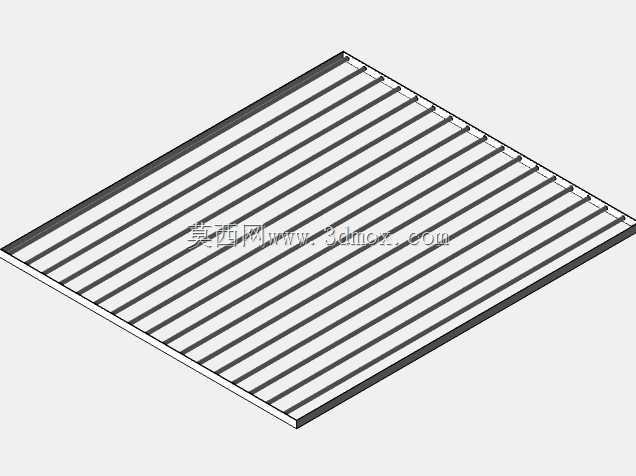

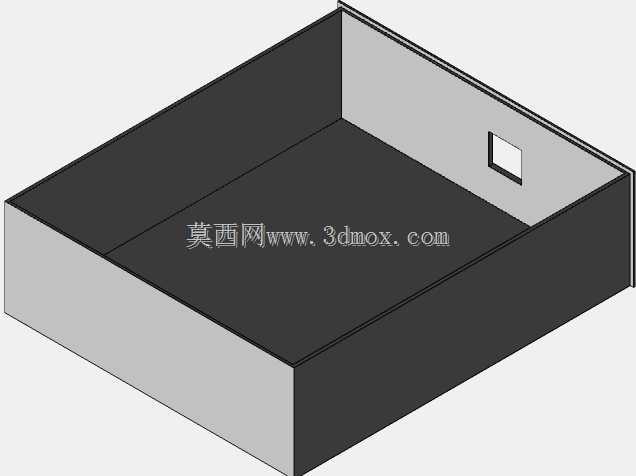

　　腔室内部设置多层可抽拉的格栅式托盘，托盘采用栅格结构设计，既可以保证烟气在腔室内的上下流通，避免出现烟熏死角，也可根据加工食材的尺寸调整层间距，适配不同规格的肉类、食材的摆放需求，每层托盘的承重经过结构校核，可满足满负荷食材摆放的强度需求，不会出现托盘变形、脱落的问题。箱体底部设置独立抽拉式抽屉，抽屉空间分为两个功能区域，一侧用于放置木炭等烟熏热源燃料，另一侧可放置泡菜、风味浸渍料等辅助增香物料，抽屉与上部烟熏腔室之间设置带通孔的隔板，燃料燃烧产生的热量与烟气、辅料散发的风味物质可通过通孔均匀进入上部腔室，同时抽屉的抽拉结构可实现不停机添补燃料、清理燃烧灰烬的操作，无需打开上部箱门，避免腔室内温度骤降影响烟熏加工的效果。

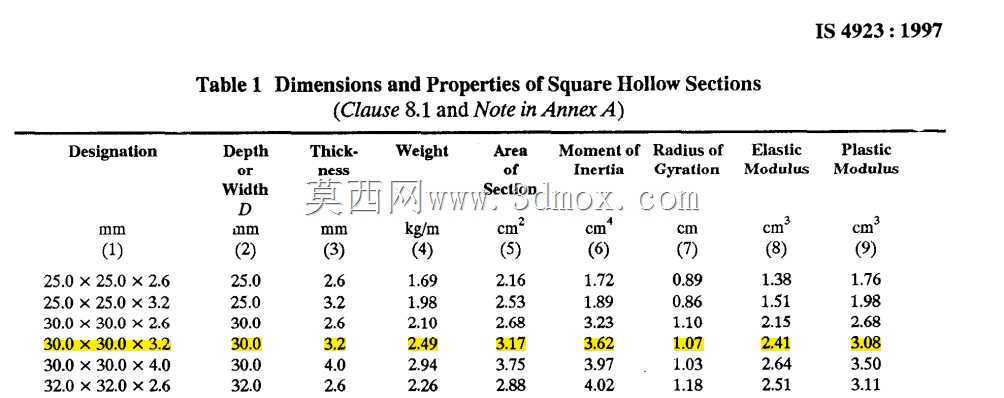

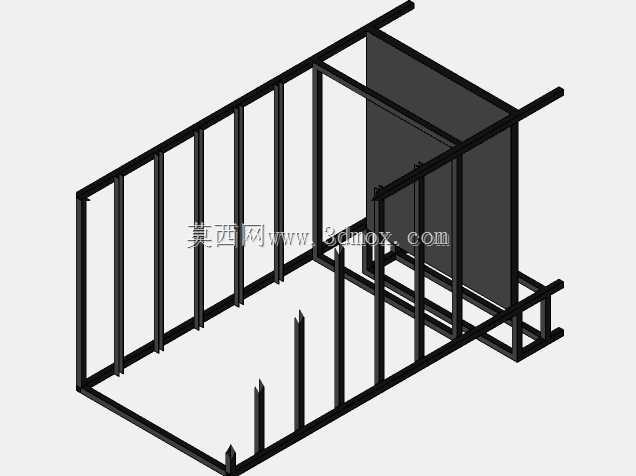

　　从设计思路层面，这款设备优先考虑了实际操作的便捷性与结构的耐用性，整体箱体采用耐高温的金属板材焊接成型，所有与食材、烟气接触的部位均采用易清洁的光滑表面设计，没有难以清理的结构死角，日常使用后可通过擦拭、冲洗快速完成清洁，避免油污、食物残渣残留滋生细菌。设备的安装边界经过优化，整体占地面积不足0.5平方米，可放置在常规的操作台面旁，也可直接落地放置，不需要额外的固定安装步骤，移动转运也较为便捷，适合需要调整设备摆放位置的经营场景。

　　在实际使用过程中，这款设备可完成肉类烟熏、烘烤、风味浸渍等多道加工工序，区别于普通的烧烤炉，其密闭式的腔室结构可让烟气充分与食材接触，形成特有的烟熏风味，同时顶部的排烟结构可有效控制操作区域的烟气浓度，改善操作人员的工作环境。底部抽屉的独立设计，将燃料区与食材加工区进行了物理分隔，可避免燃料燃烧的灰烬直接掉落到食材上，提升加工食品的卫生性，同时抽屉式的燃料添加结构，可在加工过程中随时观察燃料的燃烧状态，及时调整火力大小，控制腔室内的加工温度，保证不同食材的烟熏加工效果。设备的箱门与箱体之间采用耐高温的铰链连接，开合角度可达到180度，方便食材的摆放与腔室内部的清洁维护，铰链结构经过耐磨处理，可承受长期频繁开合的使用强度，不会出现松动、变形的问题。
