立式支腿结构常压储料罐体设计

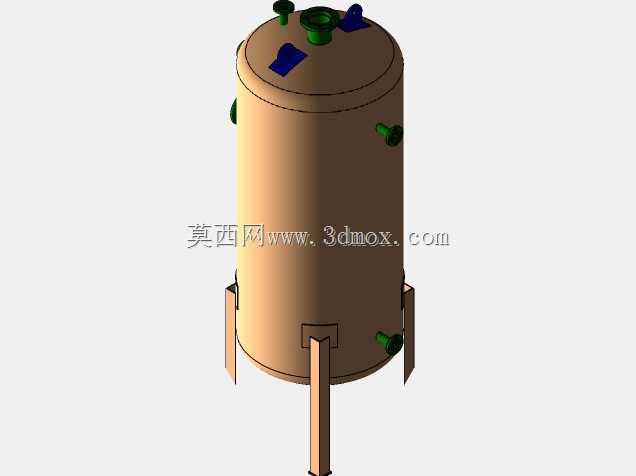

　　在化工、食品加工、船舶辅机配套以及中小型水处理场站的物料暂存环节，立式储罐是应用频次极高的静设备品类，这类设备不需要复杂的运动传动结构，核心设计目标是在满足介质存储要求的前提下，兼顾安装便利性、空间利用率与长期运行的结构可靠性。本次呈现的立式罐体采用三腿支撑结构，区别于常见的四腿或裙座式支撑，三支腿沿罐体周向120度均匀分布，这种支撑形式对安装地面的平面度公差容忍度更高，在船舶甲板这类存在小幅持续振动、安装基准面易出现形变的场景下，不会因为基础的微小不均匀沉降产生额外的支撑附加应力，适配性更强。

　　从结构设计逻辑来看，罐体主体采用等直径圆柱形筒体，筒体上下端采用标准椭圆封头封合，相比平盖封头，椭圆封头的应力分布更均匀，在相同承压等级下可以选用更薄的板材，降低设备整体自重，同时封头与筒体的连接环缝采用全焊透结构，焊接后做整体应力消除处理，避免长期带压存储过程中焊缝位置出现应力腐蚀开裂。罐体顶部设置三个不同规格的接管，居中的大口径接管作为主进料口，可对接工艺管道完成物料注入，侧边两个小口径接管分别作为排气口与仪表安装口，可按需安装压力变送器、液位计或者呼吸阀，满足不同存储介质的工艺配套需求；筒体侧壁上下分布的两个侧向接管，分别作为出料口与备用回流口，下出料口的位置距离筒体下封头有一定高度预留，可避免沉积在罐底的杂质直接进入出料管路，减少后续管路堵塞的风险。

　　支撑结构的设计上，三根支腿采用等边角钢与矩形钢管组合焊接结构，支腿与筒体的连接位置设置了加强垫板，垫板与筒体外壁贴合焊接，避免支腿的集中应力直接作用在筒体壁板上造成局部变形；支腿下端预留了地脚螺栓安装孔，安装时可通过膨胀螺栓或者预埋螺栓与基础固定，单根支腿的承载能力按照满罐介质重量的1.5倍做冗余设计，即使在单侧物料偏载或者外部水平风载、振动载荷作用下，也能保证罐体的稳定性。罐体顶部还设置了两个吊耳结构，吊耳的焊接位置经过重心校核，吊装时可保证罐体处于垂直状态，方便现场安装就位时的对位调整，不需要额外做重心配平。

　　从安装边界尺寸来看，罐体的整体外径控制在常规工业管道安装的操作空间要求范围内，支腿的外伸尺寸不超过筒体直径的1.2倍，现场布置时相邻罐体的预留间距只需要满足检修人员通行即可，相比卧式储罐可以节省超过40%的占地面积，适合厂房空间有限或者甲板安装面积紧张的场景。设计过程中对罐体的壁厚做了严格的校核，按照常压存储、短时0.1MPa内压的工况计算，筒体壁厚预留了足够的腐蚀裕量，可适配大多数无强腐蚀性的液体、粉体物料存储需求，如果需要存储腐蚀性介质，只需要调整内壁防腐涂层或者更换对应材质的板材即可，整体结构的通用性极强。

　　在细节处理上，所有接管的端部都设置了标准法兰连接面，法兰的密封面形式采用突面结构，可搭配非金属垫片实现可靠密封，避免物料跑冒滴漏；罐体的所有外露棱角都做了倒钝处理，避免安装检修过程中划伤操作人员；支腿的底部设置了可调式垫板，在基础不平时可以通过垫板调整罐体的垂直度，保证罐体安装后垂直度偏差不超过1/1000，避免长期偏载造成支腿受力不均。这类立式储罐的结构没有复杂的异形曲面，建模过程中优先采用参数化草图驱动特征，筒体、封头、接管、支腿都设置了独立的参数变量，后续如果需要调整容积、接管规格或者支撑高度，只需要修改对应参数即可快速生成新的模型，不需要重复建模，能大幅提升同系列产品的设计效率。
