集成安装框架式工业离心鼓风设备结构

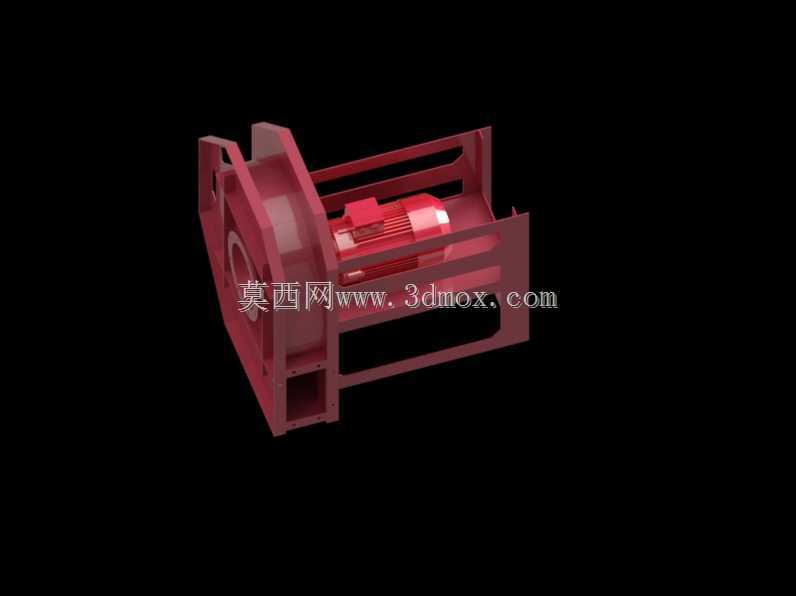

　　这款鼓风设备采用框架集成式结构设计，将动力单元、风轮腔体、安装基座整合为一体式焊接框架结构，区别于传统分体式风机的散件安装形式，在车间通风换气、设备散热送风、工业除尘系统引风、物料气力输送等场景中，能够大幅减少现场安装的对齐调试工作量。从结构布局来看，驱动电机横向内嵌于框架中部的安装位，电机输出轴直接连接风轮腔体内的离心叶轮，省去了皮带传动或联轴器外接的冗余结构，传动路径更短，运行过程中的传动损耗更低，同时也避免了外接传动部件带来的额外振动源。框架采用等边角钢与折弯钢板拼焊成型，所有焊接位置均做了倒角去应力处理，框架侧面预留了多组标准化安装孔位，既可以通过底部的四个地脚孔直接固定在混凝土基座上，也能通过侧面的螺纹孔对接通风管道支架，

　　适配不同现场的安装空间约束。风轮腔体采用蜗壳式流道设计，流道内壁做了圆弧过渡处理，能够减少气流在腔体内的紊流损失，出风口位置设置了法兰对接边，法兰上的螺栓孔采用等距圆周排布，可适配不同管径的通风管道快速对接，无需额外制作转接法兰。在设计过程中，重点考量了设备的维护便捷性，框架顶部的盖板采用快拆式螺栓固定，日常维护时无需拆解整体框架，即可直接拆卸盖板对内部叶轮、电机轴承进行润滑清理；电机的安装底座设置了长条形调节孔，可在小范围内调整电机的轴向位置，方便后期更换轴承或叶轮时的装配对位。从安装边界来看，设备整体的外轮廓尺寸适配常规工业厂房的设备层安装空间，框架底部的支撑脚高度预留了100mm的间隙，方便现场铺设减震垫或者对接排污管路，

　　避免运行过程中产生的冷凝水积存在框架底部腐蚀结构件。设备的进风口设置在腔体侧面，进风口位置预留了防护网安装槽，可根据使用场景加装防尘滤网或者防护格栅，防止大体积杂物被吸入叶轮造成设备损坏。在结构强度校核阶段，框架的受力点均做了加强筋补强，电机安装位的钢板厚度比其他位置厚2mm，能够承受电机满功率运行时的振动载荷，避免长期运行出现框架变形、叶轮擦腔的问题。不同于常见的外挂式风机结构，这种集成框架式的设计将所有外露的转动部件全部包裹在框架内部，既提升了设备运行的安全性，避免现场操作人员误触转动部件，也能减少设备运行时的噪音向外扩散，在车间近距离安装的场景下，噪音表现优于同功率的分体式风机。流道设计上经过多次曲率调整，

　　让气流从进风口进入后能够沿蜗壳流道均匀加速，从出风口送出时的气流紊流度更低，送风距离更远，在长距离管道送风的场景下，能够降低沿程压力损失，减少能耗。设备的接线盒设置在框架外侧的防水安装位，接线口采用格兰头密封，适配工业现场的布线要求，可直接对接厂房的强电管路，无需额外做防水防护处理。整体结构没有多余的装饰性部件，所有结构件均服务于功能实现，安装孔位、对接尺寸均遵循通用机械安装标准，能够直接替换同功率等级的传统分体式风机，无需对现场的安装基础、管道布局做大规模改造，适配老旧通风系统的升级改造场景，也可作为新建设备的配套送风单元直接集成到整机设备中。
