柴油机燃油系统柱塞偶件结构设计

　　柱塞作为燃油泵总成里的核心精密偶件，直接决定柴油机燃油供给系统的压力建立精度与喷油量控制稳定性，在车用柴油机、工程机械动力单元、农用机械柴油机组、船用辅机动力系统中都属于核心易耗功能部件，其加工精度与装配匹配度直接影响发动机的动力输出平顺性、燃油经济性与排放达标水平。从实际工况来看，柱塞需要在柱塞套内部做高频往复直线运动，配合套体上的进回油孔完成低压吸油、高压压油、泄油终止供油的完整循环，将输送来的低压燃油加压到10MPa以上的喷射压力，克服喷油器的开启弹簧力，将高压燃油雾化喷入发动机燃烧室，匹配不同工况下的进气量与负载需求，通过柱塞斜槽与回油孔的相对位置变化调整有效供油行程，实现不同转速、负载下的喷油量精准匹配。在结构设计层面，

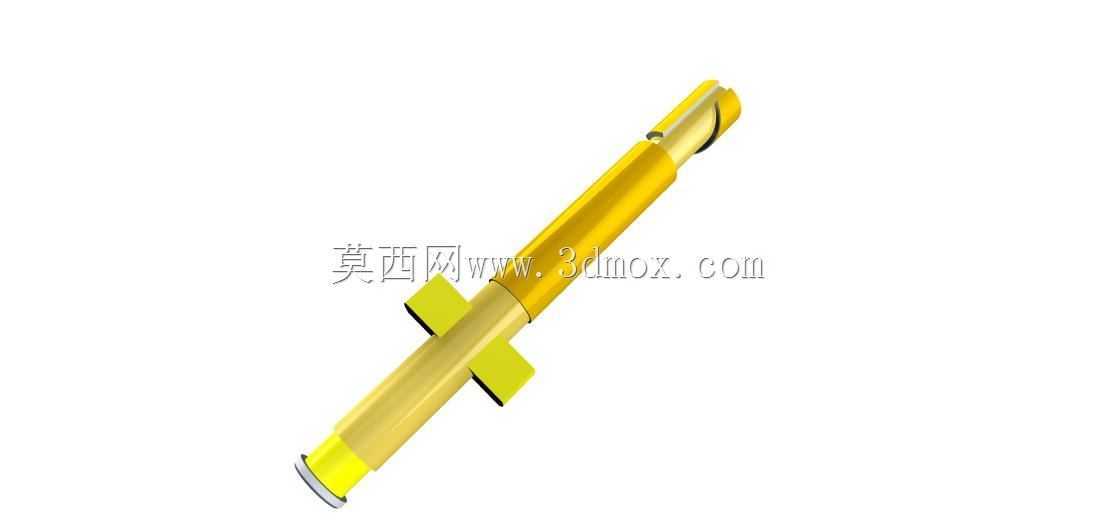

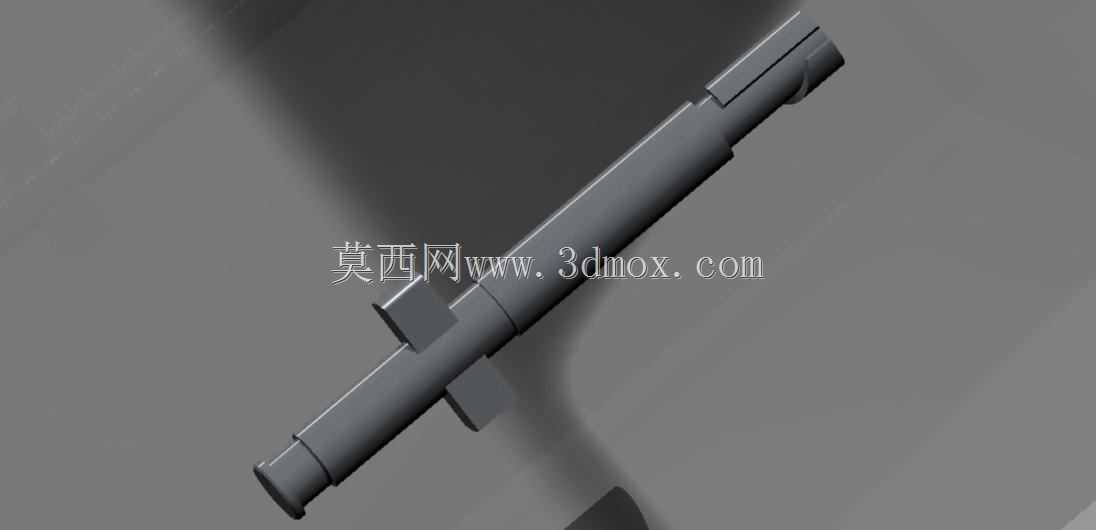

　　该柱塞采用细长轴类结构，整体分为头部密封段、斜槽调节段、中部导向段、尾部驱动段几个功能区域，头部采用小直径圆柱密封结构，与柱塞套内孔的配合间隙控制在微米级，保证高压燃油建立过程中不会出现过量泄漏，避免供油压力不足导致的雾化不良、动力下降问题；斜槽调节段的螺旋槽加工角度直接对应喷油量的调节线性度，槽边的锐边倒钝处理需要严格控制，避免长期工作中出现槽边冲蚀导致的供油特性偏移；中部导向段设置有两道环形定位凸缘，用于和油量调节机构的拨叉结构配合，将调速器的转动动作传递到柱塞上，带动柱塞转动改变斜槽与回油孔的相对位置，实现供油量调节，凸缘的对称度公差需要严格控制，避免调节过程中出现卡滞、油量调节滞后的问题；尾部采用圆弧过渡结构，

　　与喷油泵凸轮轴的滚轮传动部件接触，承受凸轮旋转带来的周期性轴向推力，表面做硬化处理降低接触磨损速率。从安装边界来看，柱塞的整体长度需要匹配对应型号喷油泵的泵体安装腔深度，导向段的外径与柱塞套内孔采用基孔制间隙配合，保证往复运动顺畅的同时控制密封间隙，安装时需要保证柱塞与柱塞套的配对标记对齐，精密偶件不可互换，装配前需要经过严格的清洁度处理，避免微小杂质进入配合面导致柱塞卡滞、配合面拉伤。在实际应用中，柱塞的工作环境长期处于高压燃油冲刷、周期性交变载荷作用下，配合面的表面粗糙度需要达到镜面级，降低往复运动的摩擦阻力，同时减少燃油泄漏量，材料通常采用高碳铬轴承钢制造，经过整体淬火与表面渗氮处理，保证芯部韧性与表面硬度，

　　避免长期工作中出现磨损、变形导致的供油压力下降、怠速不稳、加速无力等故障。设计过程中需要重点校核柱塞的压杆稳定性，因为柱塞属于细长轴类零件，在最大供油压力下承受轴向压缩载荷，长径比过大会导致压杆失稳出现弯曲变形，因此需要合理匹配柱塞直径与有效工作长度的比值，同时保证导向段的长度足够，为柱塞往复运动提供稳定的支撑，避免偏磨。另外，柱塞头部的密封端面与柱塞套顶面的贴合度也需要严格控制，在高压油腔建立压力时，端面密封失效会导致高压燃油泄漏到泵体低压腔，直接造成供油压力不足，因此端面的平面度公差需要控制在微米级，装配时配合出油阀紧座的压紧力矩均匀施加，避免偏压导致的端面变形。在不同功率等级的柴油机上，柱塞的直径与有效行程会根据单缸供油量需求做匹配调整，大马力柴油机需要更大直径的柱塞来保证每循环的供油量满足功率输出需求，而小排量高速柴油机则会适当减小柱塞直径，提升油量调节的响应速度，匹配高转速下的供油频率要求。
