船用八键摇臂式控制开关结构设计

　　这款摇臂开关组件是专为船舶舱室电气控制场景开发的操作部件，适配内河及近海作业船舶的驾驶台、设备舱配电控制需求，可直接嵌入船用交换机配套的控制基座，完成多回路电气通断、信号切换的操作功能。从实际使用场景来看，船舶航行过程中舱室环境存在持续振动、盐雾侵蚀、温湿度波动大的特点，普通民用开关的触点抗振性、外壳耐候性无法满足长期使用要求，这款开关在结构设计阶段就针对性做了适配优化。

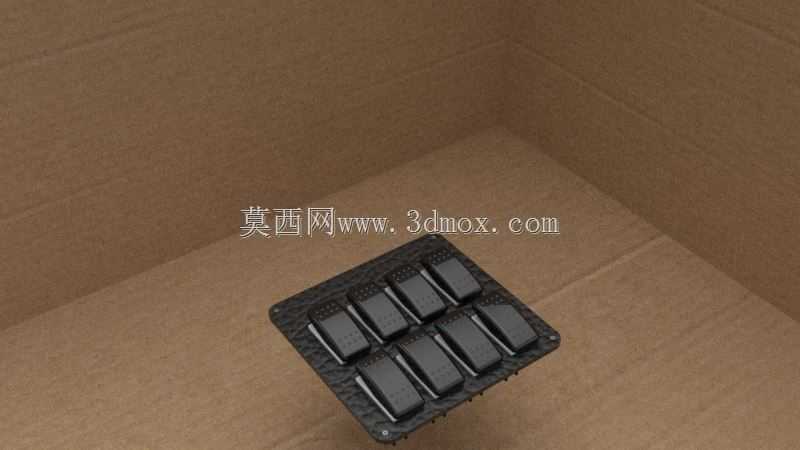

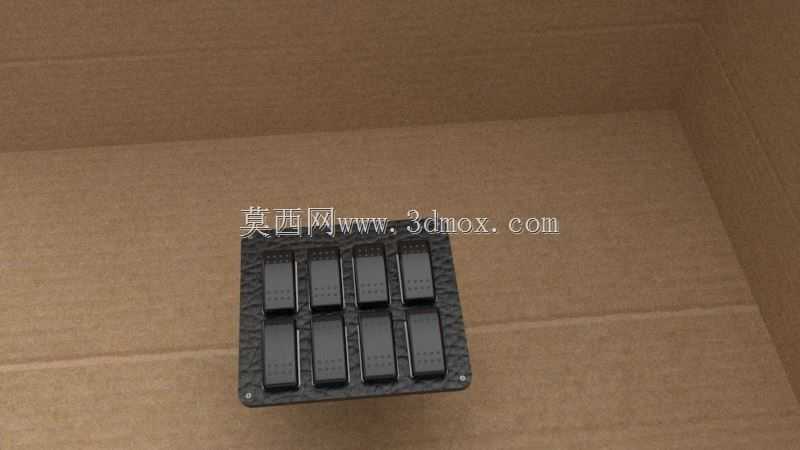

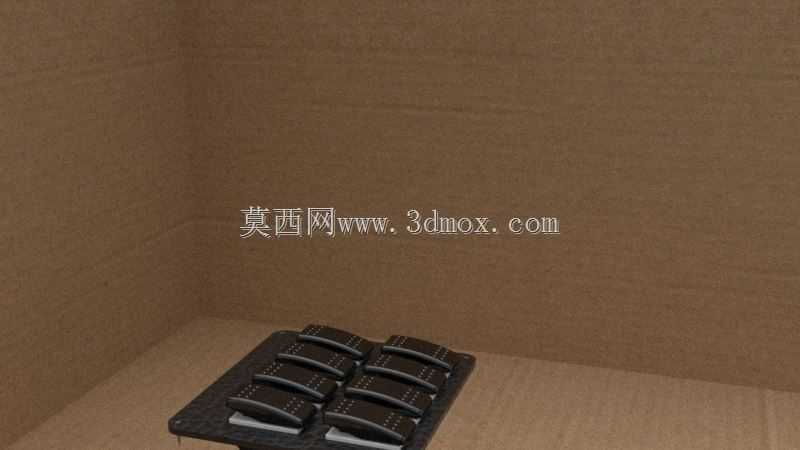

　　先看安装边界与尺寸适配逻辑，整个开关组件采用方形基座设计，基座四角预留沉头安装孔，安装时可直接通过M3规格的不锈钢沉头螺丝固定在厚度1.5-2mm的钢制安装面板上，基座嵌入面板的深度控制在28mm以内，面板后方预留35mm的走线空间即可完成布线，不会和舱壁内侧的线缆槽、加强筋产生干涉。操作面的八个按键采用两列四行的排布方式，按键中心间距保持19mm，符合成人手指操作的最小间距要求，戴薄款劳保手套操作时也不会出现误触相邻按键的问题，每个按键的按压行程设置为3.2mm，按压力度控制在12-15N，操作时带有清晰的段落反馈，船员在光线不足、船体晃动的工况下也能通过触感确认操作是否到位。

　　功能特性层面，每个独立摇臂按键对应一组独立的银合金触点回路，单回路额定载流能力为10A/250VAC，可直接控制舱室照明、导航信号切换、交换机端口通断等常规船用负载，不需要额外加装中间继电器。按键下方的基座采用玻纤增强PA66材质注塑成型，表面做了细皮纹处理，既可以减少日常操作留下的指纹、油污残留，也能提升外壳的耐盐雾性能，经过48小时中性盐雾测试后外壳无明显锈蚀、触点接触电阻无异常升高。基座和安装面板的接触位置预留了一圈宽2mm的密封胶条安装槽，装配时配套三元乙丙密封胶条，可达到IP65的面板正面防护等级，能够阻挡甲板冲洗时溅入的水花、舱室凝露渗入开关内部造成短路故障。

　　设计思路上，这款开关没有采用民用开关常见的卡扣式基座拼接结构，而是采用基座上下盖通过四颗不锈钢螺丝锁合的方式，在船舶长期振动的工况下不会出现卡扣松脱、基座错位的问题。内部的触点组件采用模块化设计，每个按键对应的触点单元可以单独拆卸更换，后期维护时不需要整体拆下开关基座，只需要撬开对应按键的盖板就能更换触点模块，大幅缩短船舶靠港维护的工时。接线端采用螺丝压接式接线端子，适配0.75-1.5平方毫米的多股船用线缆，接线时不需要额外压接冷压端子，直接将剥好的线芯插入端子孔拧紧螺丝即可完成接线，适配船舶现场施工的布线条件。另外考虑到船用设备的标识需求，每个按键上方预留了105mm的标识卡槽，可以插入打印好的功能标识条，标识条外侧覆盖透明PC保护片，避免长期使用后标识被摩擦脱落、被油污污染看不清。

　　从实际适配场景来看，这款开关除了配套船用交换机使用外，也可以通用在船舶的辅机控制盘、舱室配电盘、航行信号控制板上，安装开孔尺寸统一为标准的72120mm方形开孔，和行业内常规船用开关的开孔尺寸兼容，旧船设备改造时可以直接替换原有老旧开关，不需要重新在面板上开孔，大幅降低改造的施工量。开关的操作摇杆采用POM材质制作，耐磨性能优异，经过一万次按压循环测试后，摇杆的磨损量小于0.1mm，不会出现操作卡滞、行程偏移的问题，能够覆盖船舶全生命周期的使用需求，不需要频繁更换开关组件。
