带启停急停断路器的台达4寸人机界面盒

　　这款集成启停与紧急断路功能的台达4寸HMI安装盒，是面向工业现场分布式操作节点开发的终端承载结构，在离散制造产线、小型单机设备、物流输送段的本地操作场景中应用十分广泛。很多现场调试、设备巡检的场景下，操作人员不需要走到主电控柜旁，在工位侧的HMI操作盒上就能完成参数读取、状态切换、紧急停机的操作，大幅缩短操作路径，也能在设备出现异常时第一时间触发急停，规避安全风险。

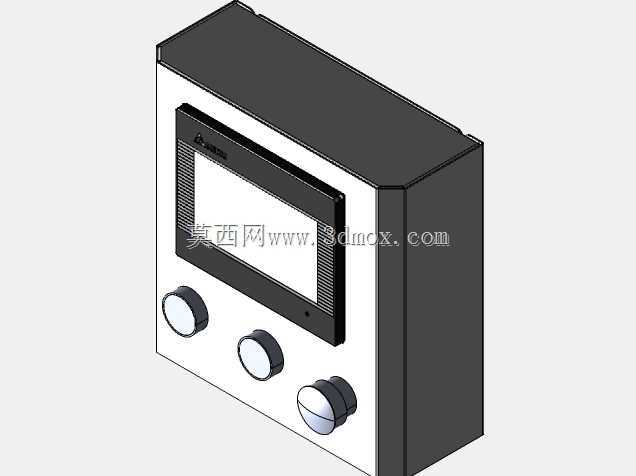

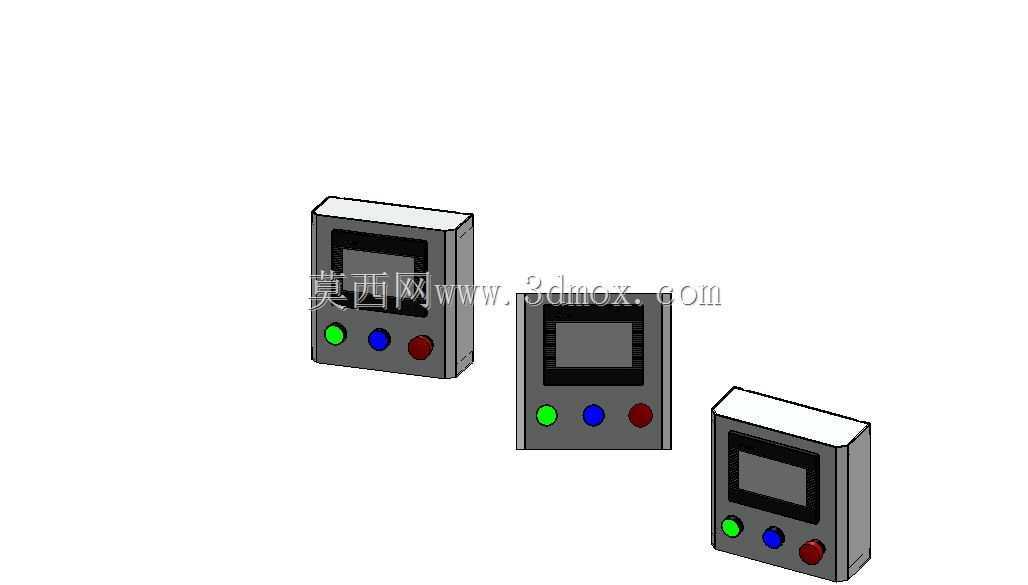

　　从功能集成的角度看，这款盒体并没有做冗余的功能堆砌，正面预留的4寸HMI安装位刚好适配对应尺寸的台达人机界面，屏幕周边的操作区域排布了绿色启动按钮、蓝色复位按钮、红色急停断路器三个操作元件，三个按钮的间距符合人机工程学要求，单手操作时不会出现误触相邻按钮的情况，急停按钮采用带自锁的断路结构，触发后会直接切断对应控制回路的电源，需要旋转复位才能重新启动设备，满足工业安全规范的强制要求。盒体内部预留了HMI接线、按钮端子排的安装空间，走线槽的位置沿着盒体内壁排布，不会和屏幕背部的凸起结构产生干涉，装配时不需要额外打磨或者切割结构件。

　　设计过程中优先考虑了现场安装的适配性，盒体采用壁挂式安装结构，背部的四个安装孔位做了沉台处理，安装后螺丝头不会突出盒体背部，贴装在电控柜侧壁、设备机架立柱上时能保持贴合平整，不会出现晃动。盒体的上下两侧预留了防水格兰头的安装孔，现场布线时电源线、通讯线可以从不同方向进入盒体，避免线缆弯折半径过小影响通讯稳定性。外壳的边角做了R3的圆角处理，既不会因为锐边划伤操作人员，也能在轻微磕碰时避免应力集中导致壳体开裂，盒盖和底座的配合面做了一圈凸台结构，合盖后能达到IP54的防护等级，适配车间多粉尘、偶尔有切削液飞溅的现场环境。

　　从安装边界的尺寸来看，盒体整体宽度控制在140mm以内，高度在180mm左右，厚度不超过80mm，不会占用过多的安装空间，即使是在空间紧凑的小型自动化设备上也能找到合适的安装位置。屏幕安装位的固定孔位完全匹配台达4寸HMI的官方安装尺寸，不需要额外做转接板，直接用设备自带的安装卡扣就能把屏幕固定在盒体上，按钮的安装孔直径统一为22mm，适配市面上主流的工业控制按钮，后期更换元件时不需要重新扩孔。盒体的材质选用ABS工程塑料，兼顾结构强度和绝缘性能，重量较轻，安装时不需要对承载的机架做额外的加固处理，同时塑料材质不会屏蔽HMI的通讯信号，不管是采用RS485有线通讯还是选配无线通讯模块，都能保证信号传输稳定。

　　在实际的设备改造场景中，这类集成了操作按钮的HMI盒能大幅减少现场布线的工作量，不需要单独为按钮设置安装支架，所有操作元件都集成在同一个盒体上，接线时只需要把盒体内部的端子排和主电控柜的对应回路连接即可，装配效率比分散安装的结构提升40%以上。日常维护时，只需要打开盒盖就能完成所有元件的接线检查和更换，不需要拆卸整个盒体，降低后期维护的工作量。操作面板上的按钮排布符合操作人员的使用习惯，启动按钮在最左侧，复位按钮在中间，急停按钮在最右侧，和常规设备的操作逻辑保持一致，操作人员不需要额外适应就能直接操作，减少误操作的概率。
