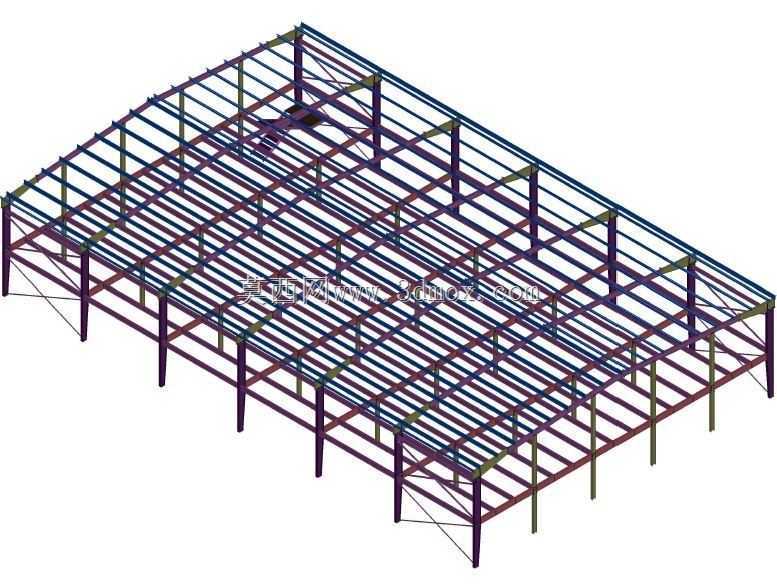

Tekla钢结构仓库主体框架三维设计

　　这套钢结构仓库框架的三维建模，完全围绕工业仓储场景的实际落地需求展开，日常对接这类项目时，最先要锚定的是场地的安装边界——常规单跨仓储的柱网排布不会做的过于密集，不然会影响叉车、托盘搬运设备的通行回转，模型里的立柱间距预留了足够的作业通道宽度，檐口高度也匹配常规堆垛、高位货架的布设需求，不会出现净高不足导致仓储空间浪费的问题。从结构受力逻辑来看，主框架采用H型钢作为承重梁柱，柱脚预留了与基础预埋件连接的螺栓孔位，安装时可以直接通过锚栓固定，省去现场二次配孔的工序；梁柱节点处做了加劲肋补强，能有效承担屋面荷载、侧向风载以及部分地区的雪载，避免节点处出现应力集中导致的结构变形。屋面部分的檩条采用C型冷弯型钢排布，

　　间距匹配常规彩钢屋面板的安装模数，不需要额外裁切板材就能直接铺装，同时檩条与主梁的连接采用标准化的连接件，现场施工时不需要复杂的焊接作业，全部通过螺栓紧固就能完成装配，能大幅缩短现场施工周期。做这类结构建模的时候，最先要梳理清楚各构件的干涉关系：比如斜向的柱间支撑，布设位置特意避开了门洞、设备安装口的区域，不会出现支撑挡住通道、影响后期门窗安装的问题；屋面的水平支撑则布置在框架的端部区间，形成稳定的受力体系，抵消纵向的水平作用力，避免整个框架出现侧向倾覆的风险。从实际应用场景来说，这类轻钢结构仓库不光能用作普通货物存储，调整柱网参数后也能适配生产车间、物流中转场站的需求，模型里所有构件的截面参数都符合现行钢结构设计规范的要求，

　　构件之间的连接节点都做了1:1的还原，不管是做施工前的干涉校验，还是给施工班组做技术交底，都能直接通过模型拆解构件加工图，省去很多二维图纸反复核对的工作量。建模过程中特意统一了所有构件的装配基准，每根立柱的定位都以轴线网格为基准，钢梁的安装标高也做了统一标注，现场安装时只需要按照轴线定位就能快速找正，不会出现构件错装、标高偏差的问题。另外考虑到后期管线布设的需求，主钢梁上预留了对应的管线吊挂点位，后期布设照明、消防管线时不需要额外在钢梁上钻孔，避免破坏构件的防腐层和结构强度。整个框架的防腐处理对应的构件表面预留了涂装余量，加工时可以按照要求做镀锌或者防腐涂装，适配不同区域的气候环境，哪怕是沿海高湿度、高盐雾的区域，

　　只要对应调整防腐工艺，这套框架结构也能满足长期使用的强度要求。不同于民用建筑的结构设计，工业仓储类的钢结构更看重装配效率和荷载冗余，模型里的所有连接节点都采用标准化设计，同类型的梁柱节点可以互换，构件加工时可以批量下料生产，进一步降低加工成本和安装难度。做这类结构建模时最容易忽略的是安装公差的预留，这套模型里所有螺栓连接的孔位都预留了合理的安装间隙，不会因为构件加工的微小误差导致现场无法装配，同时柱脚的调节余量也做了对应设计，基础施工出现小范围标高偏差时，可以通过柱脚垫板调整到位，不需要返工处理基础。
