直径820mm带齿轮箱转台轴承结构

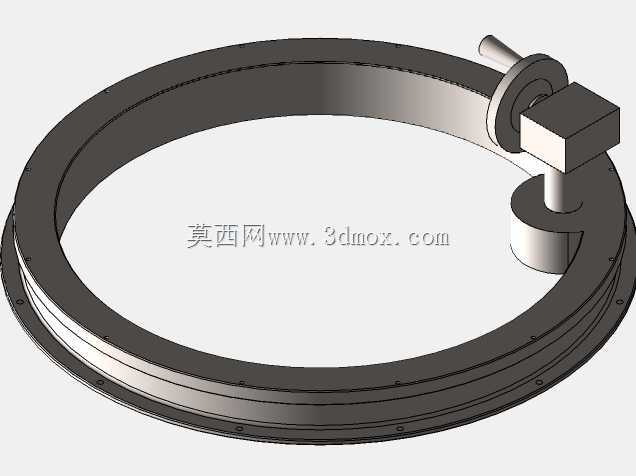

　　在重型回转工作台、工程机械回转机构、大型自动化变位设备的设计选型中，转台轴承作为核心承载与回转传动部件，其结构合理性直接决定整套设备的运行精度、承载能力与使用寿命。本次呈现的转台轴承结构，公称直径为820mm，属于中大型回转支承范畴，配套集成的齿轮箱结构仅做空间占位建模，用于明确安装接口与周边部件的避让边界，方便设计人员在整机布局阶段快速完成干涉校验与安装空间预留。

　　从实际工程应用场景来看，这类大直径转台轴承常被用于工程机械的上车回转机构、工业焊接变位机的回转工作台、大型自动化生产线的回转输送平台、雷达天线的俯仰回转支座、舞台机械的升降回转平台等场景，需要同时承受轴向载荷、径向载荷与倾覆力矩，对轴承的滚道结构、安装孔位精度、密封形式都有较高要求。该结构采用单排交叉滚柱式的滚道布局思路，滚柱呈90度交叉排列，相比同尺寸的滚珠式回转支承，承载能力可提升30%以上，能够更好地应对偏载工况下的力矩载荷，避免滚道局部应力集中导致的早期点蚀失效。

　　在设计思路上，该结构首先明确了820mm的公称直径边界，轴承外圈与内圈的安装端面均设计有均匀分布的螺栓安装孔，孔位按照圆周等距排布，方便与上下安装基座进行刚性连接，安装孔的沉台深度与螺栓公称长度做了匹配设计，确保螺栓锁紧后端面不会突出安装基准面，避免影响其他部件的安装贴合度。轴承的密封结构采用内置式双唇橡胶密封，能够有效阻挡外界粉尘、切削液、水汽进入滚道内部，同时防止滚道内的润滑脂外泄，适配多粉尘、户外作业的复杂工况，减少日常维护的润滑频次。

　　配套的齿轮箱结构布置在轴承外圈的侧方位置，建模时仅保留了齿轮箱的外部安装轮廓、输入轴与输出齿轮的接口位置，输出齿轮与轴承外圈的外齿圈做了啮合间隙的预留设计，中心距按照标准齿轮啮合的侧隙要求设定，方便设计人员后续根据实际传动比需求，匹配对应的减速电机与齿轮参数，无需重新调整齿轮箱的安装位置与周边避让空间。齿轮箱的安装支座与轴承外圈采用一体化的连接法兰设计，能够保证齿轮啮合的刚性，避免传动过程中出现齿轮偏载、断齿等问题。

　　从安装边界来看，该转台轴承的轴向安装总厚度控制在合理范围内，上下安装面的平面度要求按照IT7级精度设定，安装时需要采用对角顺序锁紧螺栓，避免轴承安装后出现圆度变形，导致回转阻力增大、运行卡滞。轴承的回转中心基准与安装基座的定位止口做了配合设计，止口配合公差选用H7/h6的间隙配合，既方便安装时的对位调整，又能保证回转中心的同轴度要求，减少回转过程中的径向跳动。

　　在实际选型应用中，设计人员可以基于该结构快速调整参数：如果应用在重载冲击工况，可以将滚柱直径适当加大，增加滚道的淬硬层深度；如果应用在高精度回转场景，可以将安装孔的位置度公差提升一级，增加预紧结构消除回转间隙；如果应用在洁净环境工况，可以将密封结构更换为非接触式迷宫密封，降低运行阻力与密封件磨损。该结构的建模过程严格按照真实尺寸比例搭建，所有安装接口、避让空间、部件相对位置都符合工程实际要求，不存在夸张变形或者不符合装配逻辑的结构，能够直接导入到整机装配中进行布局验证，减少设计人员从零开始建模的重复工作量，也能为转台轴承的选型计算提供直观的结构参考，帮助设计人员快速判断该规格轴承是否适配自身的设备布局需求，提前规避安装干涉、承载不足等常见设计问题。
