迪拜世博会主题纪念柱造型结构设计

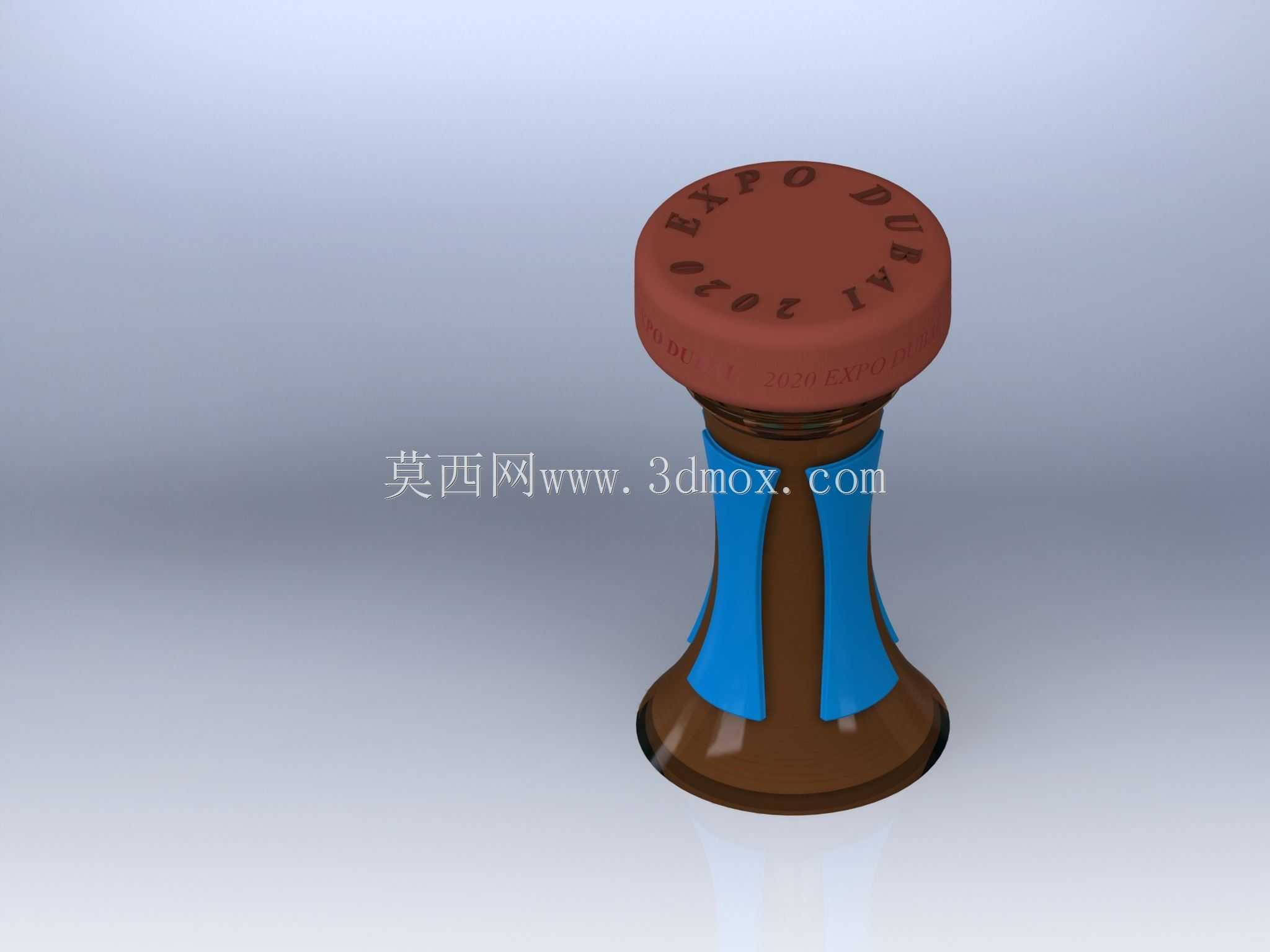

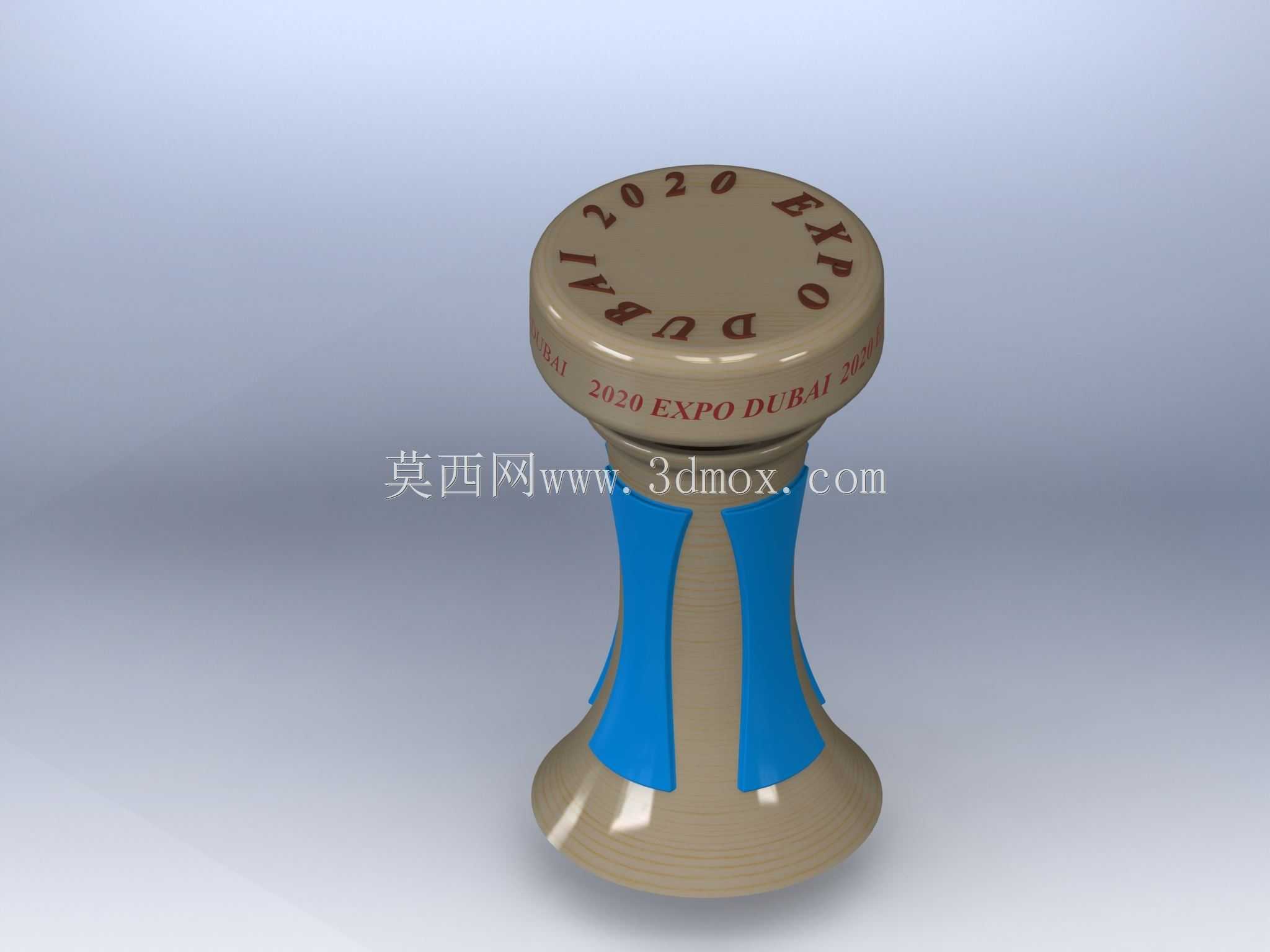

　　该造型结构最初的设计切入点，是匹配大型展会现场的主题标识展示需求，同时兼顾线下文创衍生摆件的落地适配性，在结构设计阶段就同步考虑了两种应用场景的尺寸边界与安装要求。作为展会现场的标识类构件时，整体采用收腰式柱体结构，底部为外扩式圆形基座，基座底面做整面平面度公差控制，平面度误差控制在0.2mm以内，可直接通过结构胶粘接固定在展会入口的石材铺装地面、主题展区的亚克力展示台面上，不需要额外打孔破坏铺装层，适配展会临时搭建的快装需求，基座直径根据现场展示需求可做等比例缩放，常规户外展示版本基座直径控制在300mm-500mm区间，整体高度控制在800mm-1200mm，既不会遮挡展区的导视视线，

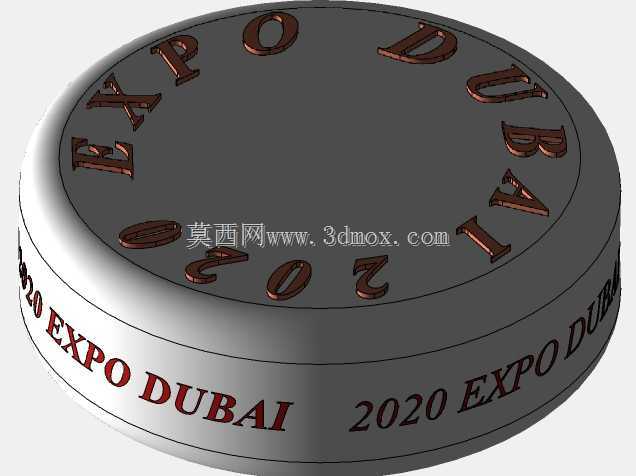

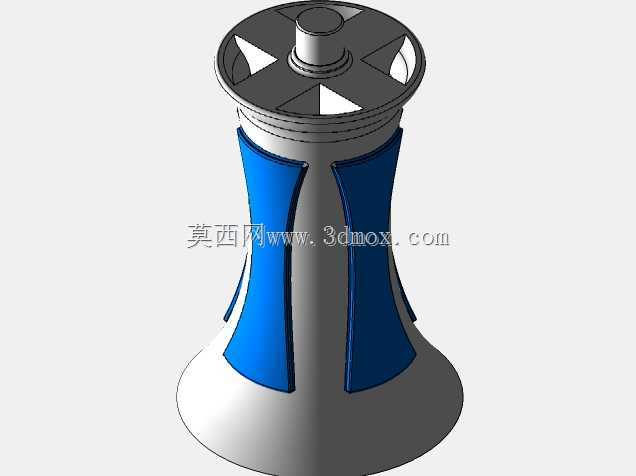

　　也能在人流密集的通道处形成清晰的主题视觉落点。柱身中段采用对称式内凹收腰结构，收腰位置设置两条对称的竖向装饰嵌槽，嵌槽深度控制在8mm-12mm，可嵌入不同主题色的亚克力饰片或者金属拉丝饰条，本次设计嵌入的蓝色饰片匹配展会主题VI色，嵌槽边缘做R2圆角过渡，避免安装过程中划伤施工人员，同时也能减少日常清洁时的卫生死角。柱身上段设置外螺纹连接结构，与顶部的圆形端盖实现旋合装配，螺纹采用大螺距梯形螺纹，螺距控制在5mm，仅需要旋转3圈即可完成端盖的拆装，方便后期更换端盖表面的主题标识内容，端盖顶面做下沉式雕刻区域，区域深度控制在1mm，可通过激光雕刻或者丝印的方式制作主题文字与年份标识，雕刻区域边缘做R1圆角处理，避免积灰。

　　作为桌面文创摆件版本时，整体结构按1:5比例缩放，基座直径控制在60mm-100mm，整体高度控制在160mm-240mm，基座底部可粘贴3mm厚的硅胶防滑垫，放置在办公桌、展示架上不会刮伤接触面，也能避免意外触碰滑落。结构设计阶段做了充分的壁厚均匀性控制，整体塑料注塑版本的壁厚统一控制在2.5mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，柱身的收腰过渡位置做渐变壁厚处理，从基座位置的2.5mm平滑过渡到收腰最窄位置的2mm，再过渡到上端螺纹位置的2.5mm，保证整体结构强度的同时，减少材料用量。如果采用金属3D打印或者树脂打印制作展示样件，壁厚可调整为1.5mm，足够支撑摆件版本的结构强度需求，同时降低打印成本与整体重量。

　　端盖与柱身的螺纹配合位置设置0.1mm的配合间隙，既保证旋合的顺畅度，也不会出现松动晃动的问题，端盖旋合到位后，端面与柱身上端面的贴合间隙控制在0.05mm以内，避免出现明显的装配缝隙影响外观质感。在实际展会应用场景中，该结构还可在柱身内部预留空腔，可内置小型LED发光模块，光线可通过柱身的蓝色嵌槽透射出来，在展会的暗光环境下形成柔和的主题光效，空腔内部预留20mm*30mm的电池安装位，可放置两节纽扣电池供电，不需要外接电源线缆，适配展会临时布置的无供电点位需求。结构的重心经过反复校核，整体重心落在基座中心轴线上，重心高度控制在整体高度的1/3位置，即使受到轻微的外力碰撞，也不会出现倾倒的问题，户外展示版本可在基座内部预留配重块安装位，可根据现场的风力情况加装铸铁配重块，提升户外放置的稳定性。在文创衍生场景中，该结构的柱身嵌槽可更换不同颜色的饰片，匹配不同的主题活动需求，不需要重新开模制作整体结构，仅需要更换饰片即可实现不同主题的快速切换，大幅降低衍生产品的开发成本。建模过程中对所有的过渡曲面都做了G2连续处理，避免出现曲面棱线、褶皱等外观缺陷，所有的装配位置都做了干涉检查，确保各零件装配时不会出现干涉问题，同时对所有的锐边都做了圆角处理，符合文创产品与展示构件的安全要求。
