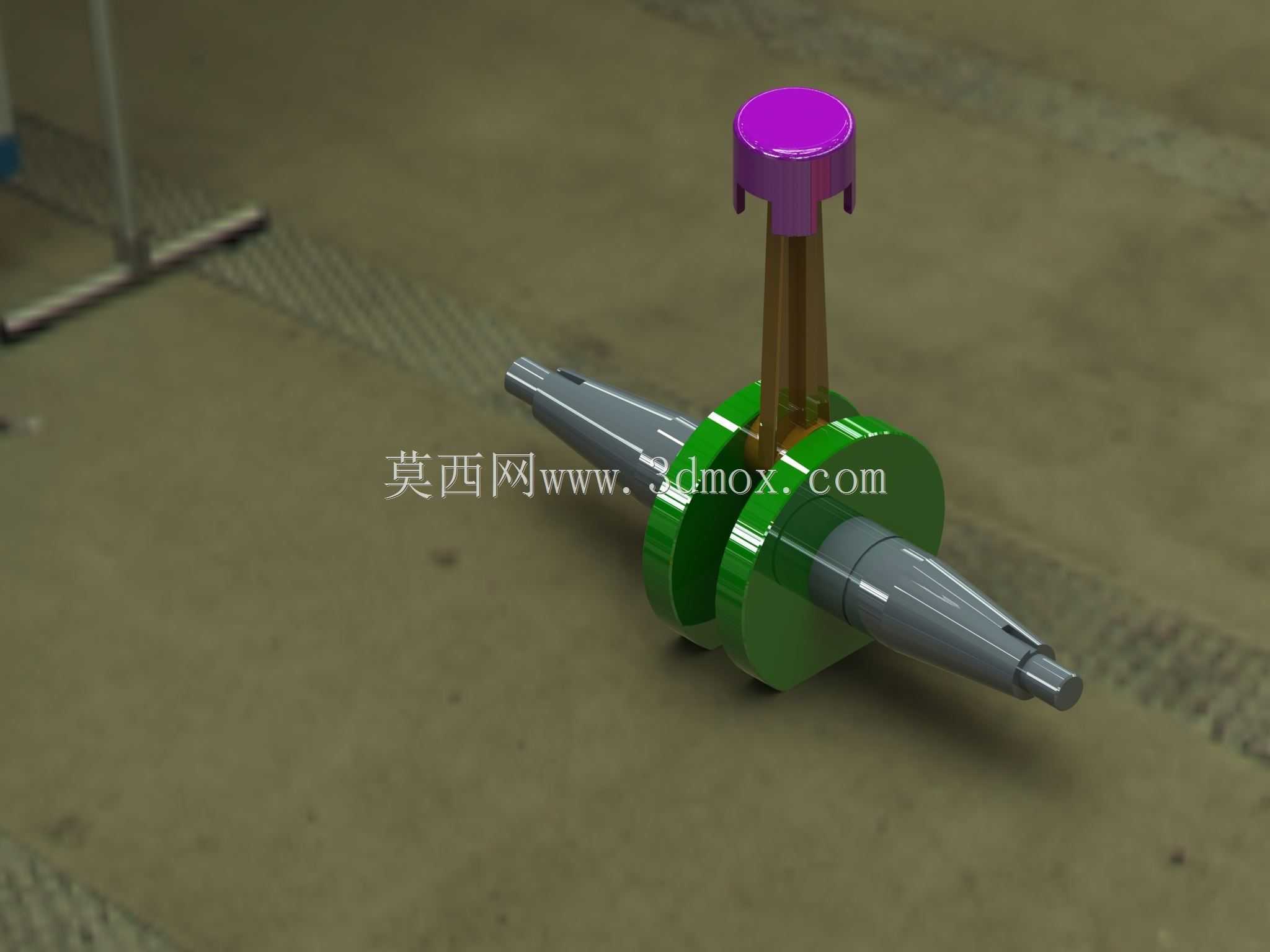

单缸动力系统曲柄连杆组合结构

　　这套曲柄连杆组合结构，是往复式动力设备里完成能量转换的核心执行部件，日常在小型通用汽油机、单缸柴油机、便携式发电机组、园林动力机具这类设备上都能见到它的应用，核心作用是把活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，向外输出动力，同时带动配气机构、润滑系统等附属部件完成同步运转。

　　从结构设计逻辑来看，整套组件做了明确的功能分区：顶部的活塞头部预留了环槽安装位，可装配气环与油环，气环负责密封燃烧室的高压燃气，避免压缩压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳；活塞裙部做了适配气缸内径的型面设计，工作时可在气缸内做稳定的往复直线运动，引导活塞运动轨迹同时承受侧推力。连接活塞与曲轴的连杆采用变截面杆身设计，小头端通过活塞销与活塞铰接，大头端做剖分式结构，可通过连杆螺栓紧固在曲轴的曲柄销上，杆身的过渡圆角都做了应力释放处理，避免往复运动过程中应力集中造成疲劳断裂。

　　曲轴部分采用双主轴颈支撑结构，两端的主轴颈为阶梯轴设计，可适配对应的滑动轴承或滚动轴承安装，轴端预留了键槽与螺纹孔，一端可安装飞轮储存旋转惯量，保证运转平顺性，另一端可输出动力连接负载，也可驱动正时齿轮、机油泵等附属部件；中间的曲柄销与主轴颈保持固定偏心距，这个偏心距直接决定了活塞的行程长度，是决定设备排量的核心参数，两侧的平衡块与曲柄销呈对向布置，用来平衡活塞、连杆往复运动产生的一阶惯性力，降低整机运转时的振动水平。

　　在安装边界上，这套组件的径向最大尺寸由曲轴平衡块的外圆直径决定，安装时需要匹配对应内径的曲轴箱腔体，避免平衡块运转时与箱体内壁发生运动干涉；轴向尺寸需要匹配曲轴箱的轴承座跨距，两端主轴颈伸出长度要适配端盖密封件、外部传动件的安装空间，活塞部分的外径需要与气缸套内孔保持合理的配合间隙，间隙过大会造成密封不良、敲缸异响，间隙过小则会在热机状态下出现活塞卡滞故障。连杆大头的剖分面采用定位结构保证装配精度，拧紧连杆螺栓时需要按照规定扭矩对角紧固，避免连杆盖错位造成轴颈偏磨。

　　实际工况下，这套组件需要承受周期性变化的燃气爆发压力、往复惯性力与旋转离心力，所以各部件的材质选择与结构强度都做了针对性匹配：活塞采用轻量化铝合金材质降低往复运动质量，减少惯性力冲击；连杆与曲轴采用高强度合金钢锻造加工，轴颈表面做淬火处理提升耐磨性能，所有油道孔都做了贯通设计，工作时压力润滑油可通过主轴颈油道进入曲柄销、活塞销部位，形成持续的润滑油膜，降低摩擦副的磨损速率。设计建模时，各运动部件之间都预留了合理的运动间隙，可通过运动仿真验证活塞在上止点、下止点位置时与气缸盖、曲轴箱的安全距离，避免运动过程中出现碰撞干涉，同时平衡块的配重经过精确计算，可将整机运转时的不平衡量控制在允许范围内，保证设备在额定转速下平稳运行。
