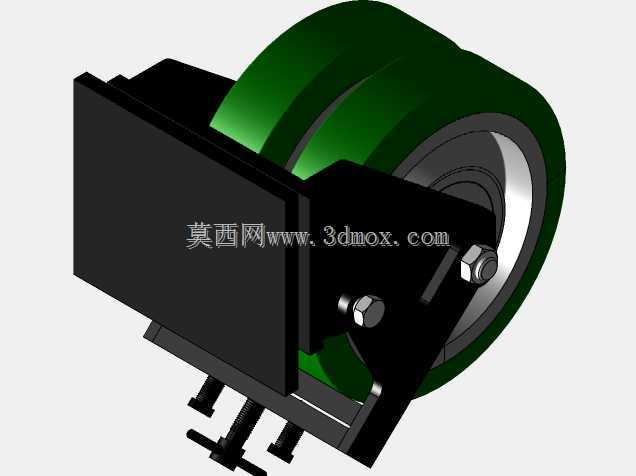

重型聚氨酯包胶侧装托架滚轮结构

　　这类重型托架轮多应用在仓储重型货架滑移轨道、自动化立体库堆垛机侧向导向、大型工业门侧挂承重、重型设备平移导轨副等场景，区别于常规底部安装的脚轮结构，该托架轮采用侧装式安装支架，可直接通过支架上的螺栓孔固定在设备侧立面，无需占用设备底部安装空间，适配侧挂式移动机构的布局需求。轮体采用聚氨酯包胶结构，外层聚氨酯邵氏硬度控制在85-90A区间，既可以保证滚动过程中与金属轨道接触时的静音效果，又能避免金属轮直接接触轨道产生的磨损与异响，内层采用铸铁轮芯搭配深沟球轴承结构，可承受径向载荷同时抵消部分侧向外力，单轮额定静载荷可适配1.2-1.8吨级的承重需求，满足重型设备移动时的负载要求。设计过程中优先考虑安装面的适配性，

　　支架采用6mm厚钢板折弯焊接成型，安装面预留三个M12螺栓安装孔，孔位间距按照通用工业设备侧装标准排布，可直接适配多数现有设备的侧装孔位，无需二次打孔改型；轮架与安装板之间采用加强筋焊接结构，避免重载情况下支架出现形变，轮轴采用40Cr调质处理，轴端采用六角螺栓锁紧防松结构，可避免长期滚动过程中轴体窜动。轮体直径设计为125mm，轮面宽度50mm，包胶层厚度12mm，整体安装后突出安装面的厚度为110mm，安装边界可适配厚度大于8mm的设备侧板安装，轮体与支架之间预留3mm间隙，避免滚动过程中轮面与支架产生摩擦卡滞。轮体的双轴承结构可保证滚动过程中的同轴度，在侧向受力时不会出现轮体偏摆，适配H型、C型等多种轨道截面，

　　既可以作为承重行走轮使用，也可作为侧向导向轮抵消设备移动过程中的横向窜动，在长距离轨道输送场景中，可间隔1.5-2米布置一组该托架轮，保证设备移动时的平稳性。包胶轮面的圆弧过渡设计可减少与轨道边缘的硬接触，在轨道存在少量安装误差时仍可顺畅滚动，不会出现卡滞现象；支架表面采用发黑防锈处理，可适配车间多尘、少量油污的工作环境，无需额外做表面防护即可长期使用。在实际选型过程中，需要确认安装面的平面度误差不超过1mm，螺栓锁紧扭矩控制在75-85N·m，保证支架与安装面完全贴合，避免局部受力导致支架变形；轮体的轴承预填锂基润滑脂，正常使用工况下可实现2年免维护，减少后期运维成本。该结构的设计重点在于侧装布局的空间优化，相比传统底装脚轮，

　　可将设备底部空间预留出来布置管线、驱动机构等部件，尤其适合空间紧凑的侧移式设备、重型推拉防护门、立体库载货台等场景，在承受垂直载荷的同时可承受一定的水平方向冲击力，适配设备启停、急停过程中的惯性力冲击，不会出现轮体脱落、支架断裂等失效问题。
