船舶用SS甲板填料密封穿舱结构

　　在船舶舾装作业的穿舱件布置环节，甲板填料是承担线缆、杆件穿甲板位置密封防护的核心部件，本次建模的SS材质甲板填料，主要适配钢制船舶露天甲板、舱室分隔甲板的穿装密封需求，解决穿舱位置的水密、气密防护问题，避免甲板上的积水、舱外的雨水顺着穿装缝隙渗入下层舱室，同时可缓冲穿装杆件或线缆受船体振动带来的径向窜动，降低穿舱位置的结构疲劳风险。从实际使用场景来看，这类填料常应用在船舶通讯天线穿甲板位置、甲板小型设备支撑杆穿装位置、舱室线缆穿甲板走线位置，尤其是小型作业船、游艇的上层甲板穿装作业中，这类带法兰盘的甲板填料安装便捷，密封可靠性强，不需要在甲板位置焊接复杂的密封座，仅需按照法兰安装孔位在甲板上开出对应尺寸的穿装孔与螺栓孔，

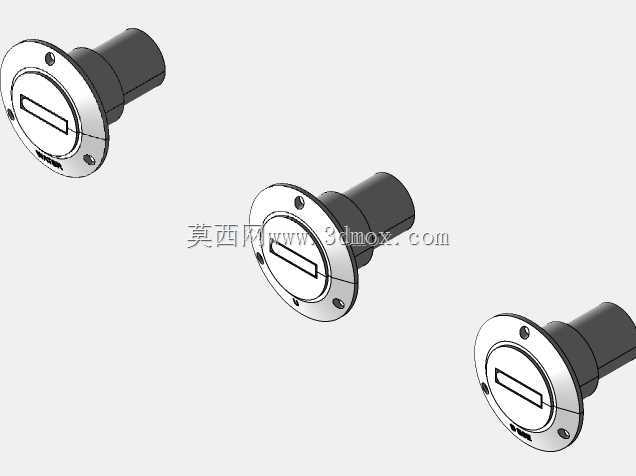

　　即可完成固定安装。从结构设计逻辑来看，该填料采用法兰盘贴合甲板的安装形式，法兰盘上均匀布置3个沉头安装孔，安装后螺栓头完全沉入法兰盘面以下，不会在甲板表面形成凸起结构，避免绊倒甲板作业人员，也不会勾挂甲板上的缆绳、防护网等物件；法兰盘与穿装主体采用一体成型结构，不存在拼接焊缝，从根源上避免了焊缝位置的腐蚀渗漏风险，SS材质本身的耐海水腐蚀特性，也能适配海洋高盐高湿的使用环境，减少后期维护更换的频次。穿装主体为圆柱形套筒结构，套筒内部预留填料填充腔，实际安装时可根据穿装杆件或线缆的直径，选配对应尺寸的密封填料填入腔内，拧紧端盖即可挤压填料实现径向抱紧密封，不管是穿装刚性金属杆件还是柔性线缆，都能通过填料的形变填充所有缝隙，

　　实现IP67级以上的水密效果，完全满足船舶露天甲板的密封要求。从安装边界尺寸来看，法兰盘的外径设计为适配常规小型穿舱需求的尺寸，安装时在甲板上开出的穿装孔直径略小于法兰盘外径，保证法兰盘能完全覆盖开孔边缘，避免甲板开孔边缘的毛刺割伤密封件；套筒部分的长度根据常规甲板的厚度设计，安装后套筒下端伸出甲板下表面的长度预留了填料压盖的安装空间，不会出现套筒过短导致压盖无法安装的问题，也不会因为套筒过长挤占下层舱室的走线空间。建模过程中对法兰盘与套筒的过渡位置做了圆角处理，避免应力集中导致的结构断裂，毕竟船舶在航行过程中会持续受到海浪冲击带来的振动，应力集中位置很容易在长期交变载荷下出现裂纹，圆角过渡的设计可以有效分散应力，

　　提升部件的结构强度。另外法兰盘与甲板贴合的端面做了精加工平面处理，安装时仅需在贴合面垫一层薄密封橡胶垫，即可保证法兰面与甲板之间的密封，不需要额外打密封胶，后期拆卸维护时也不会残留胶层难以清理。套筒内壁的粗糙度也做了对应设计，既保证填料填充时不会出现内壁打滑导致密封失效，也不会因为内壁过于粗糙磨损穿装的线缆外皮。在实际选型过程中，这类甲板填料的适配穿装直径范围覆盖了常规船用通讯线缆、小型天线支撑杆的尺寸，不需要针对不同穿装件单独定制密封座，大幅降低了船舶舾装的物料种类，提升现场安装效率。需要注意的是，安装时法兰盘的沉头孔需要配套使用316不锈钢沉头螺栓，避免螺栓生锈后难以拆卸，螺栓拧紧时需要按照对角顺序逐步拧紧，保证法兰盘各个位置的压紧力均匀，避免出现局部压紧力不足导致的渗漏问题。填料的选配需要根据穿装件的材质确定，穿装电缆时选用橡胶类密封填料，穿装金属杆件时可选用浸油石棉填料或者聚四氟乙烯填料，兼顾密封效果与耐磨性能。
