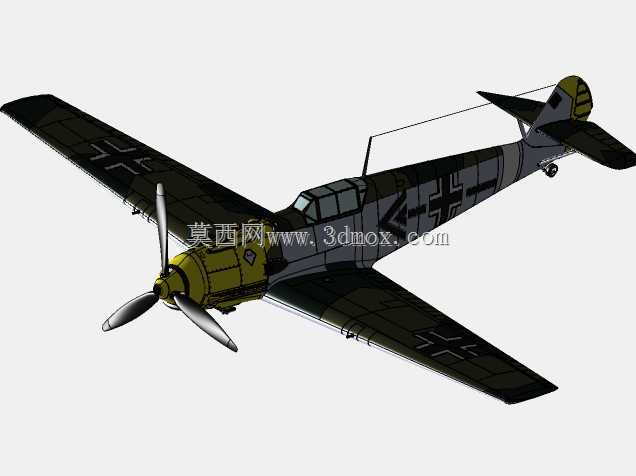

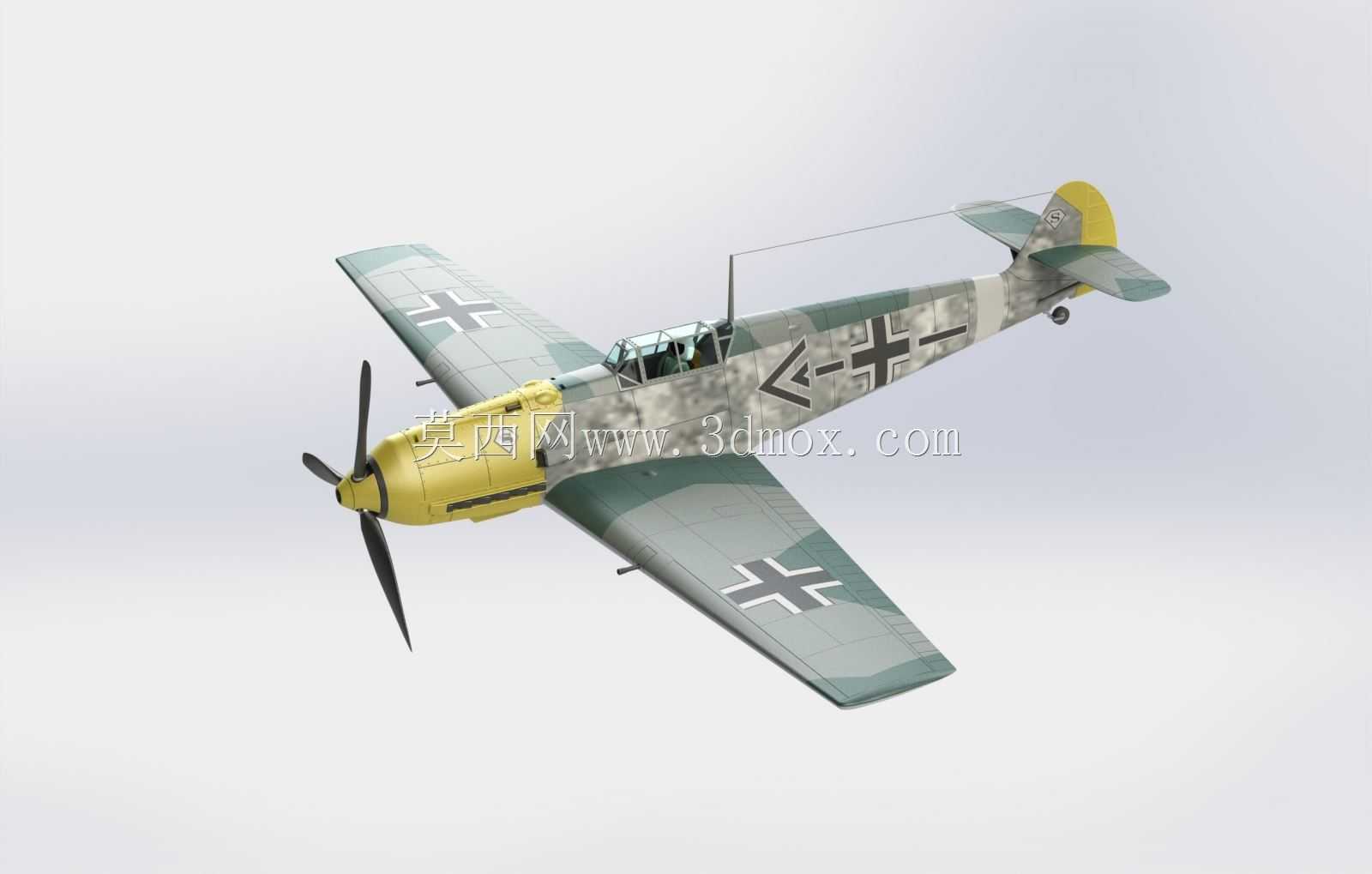

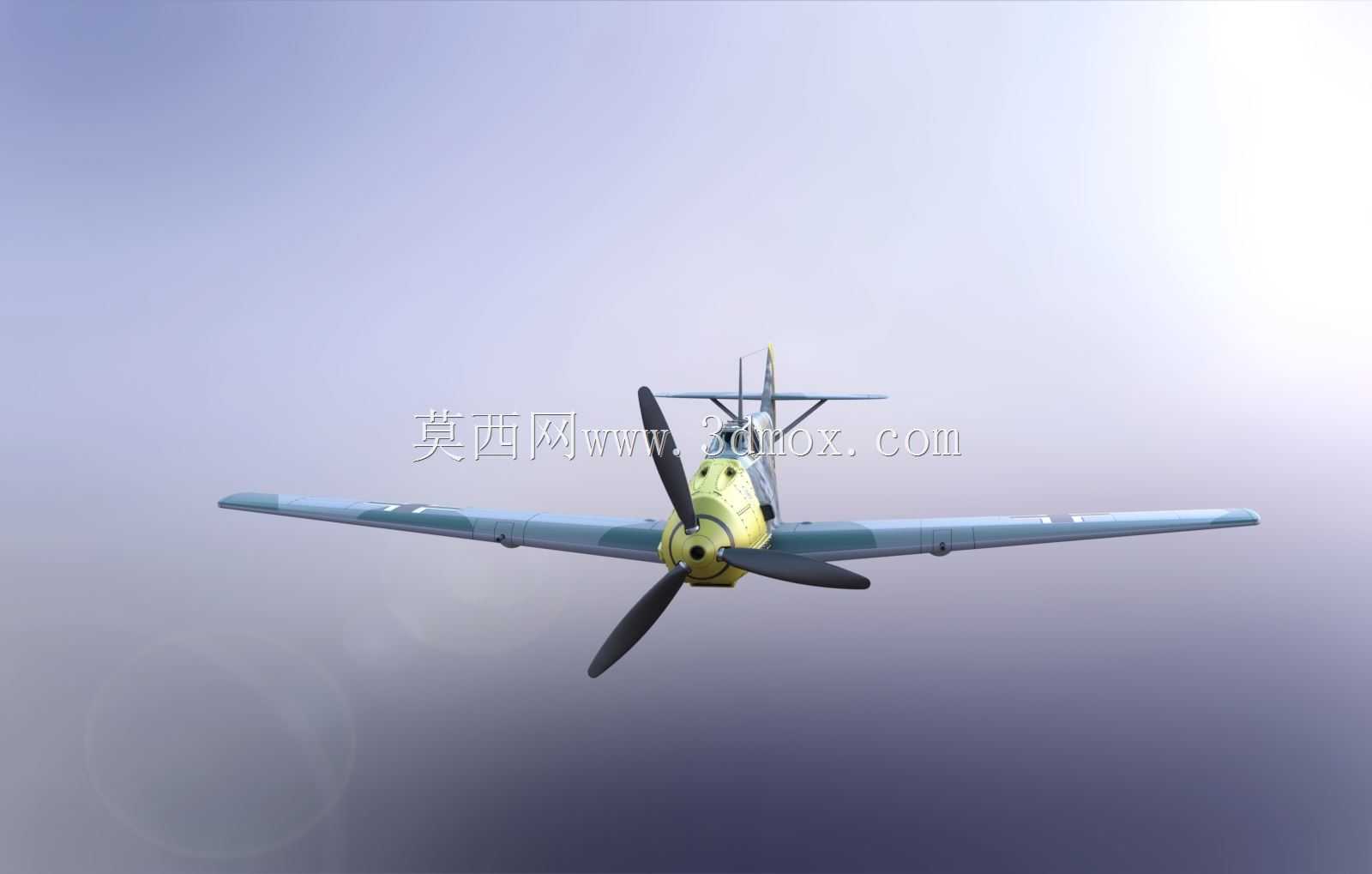

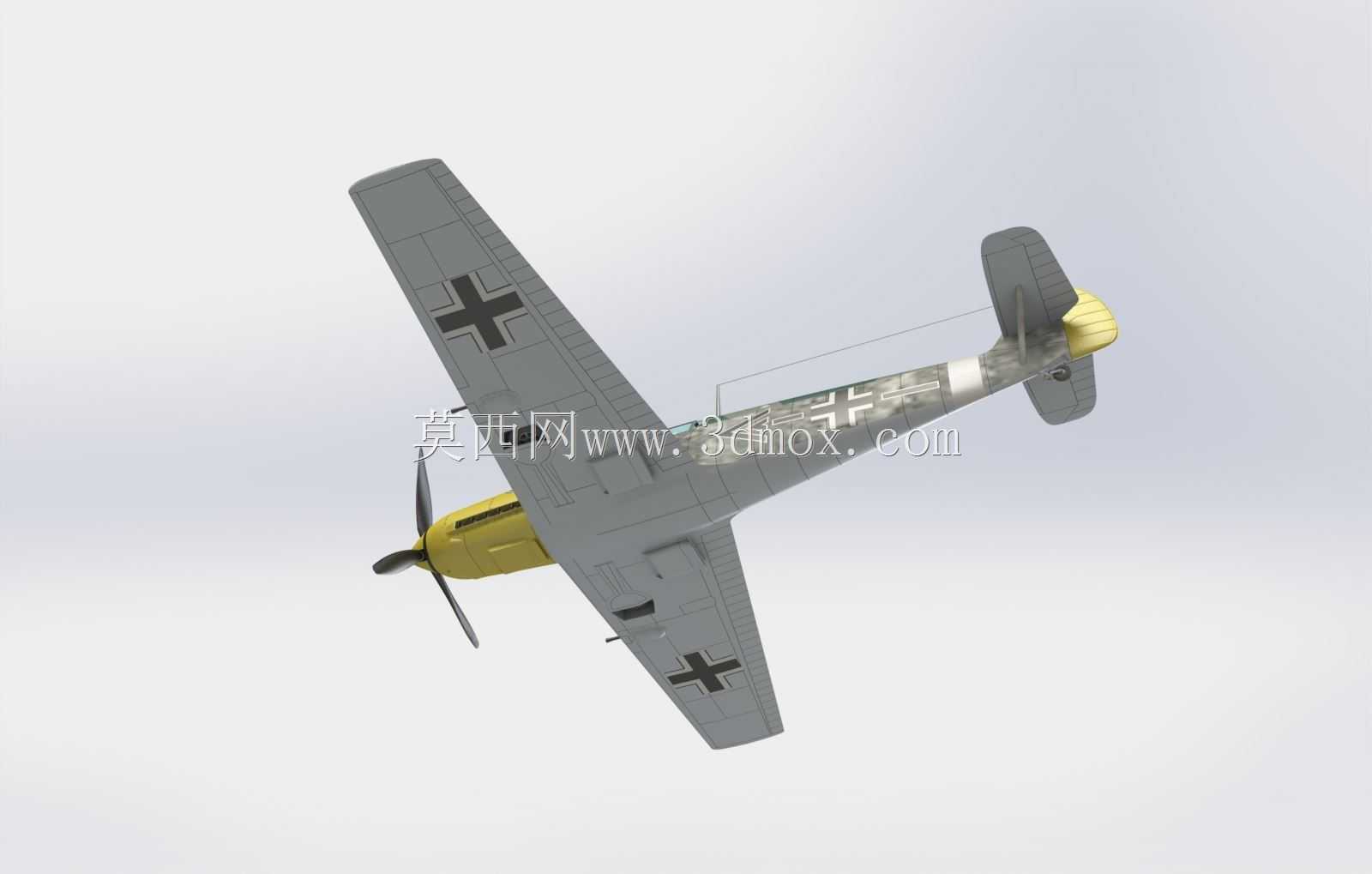

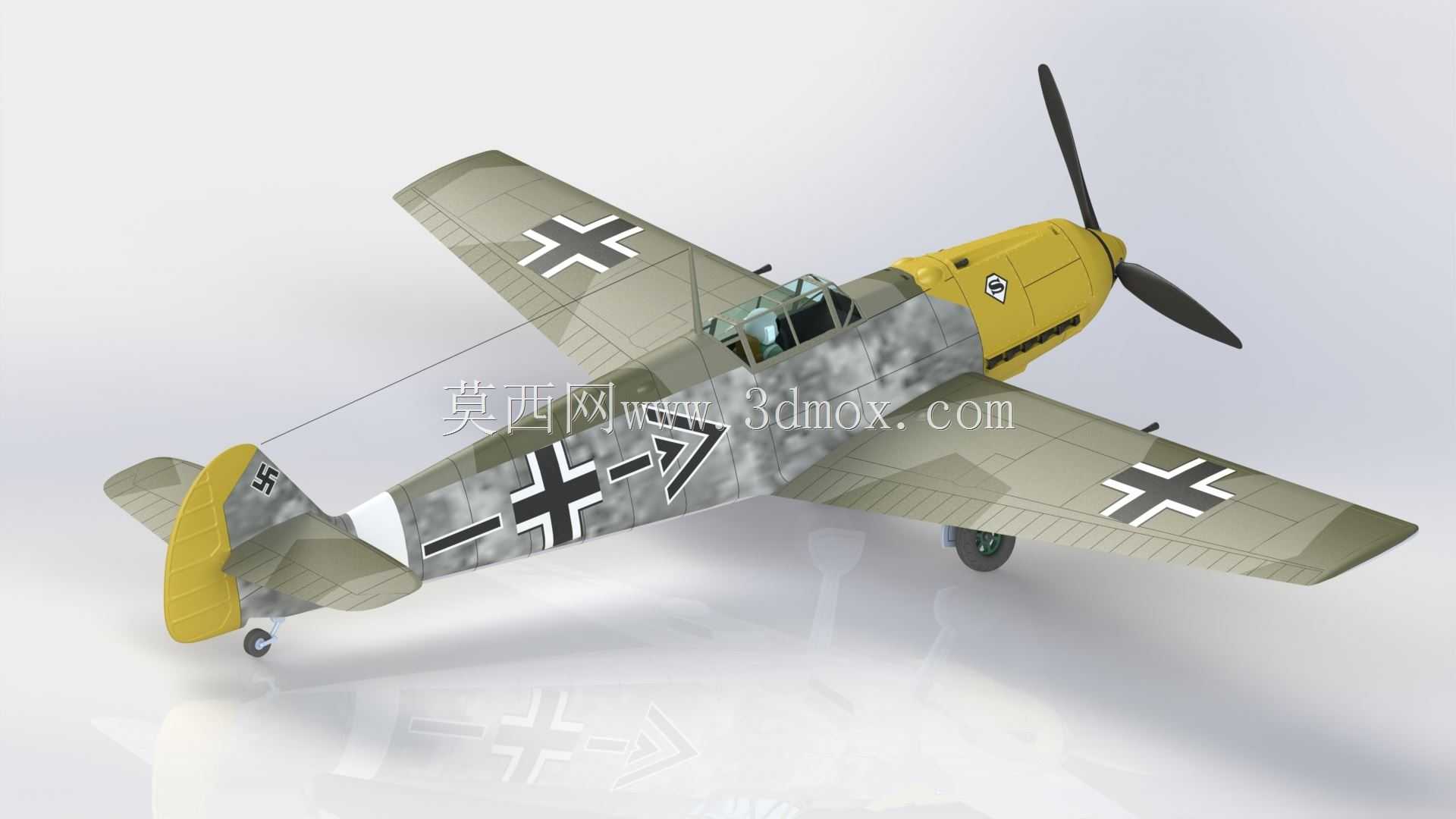

梅塞施密特Bf109E螺旋桨战机三维结构

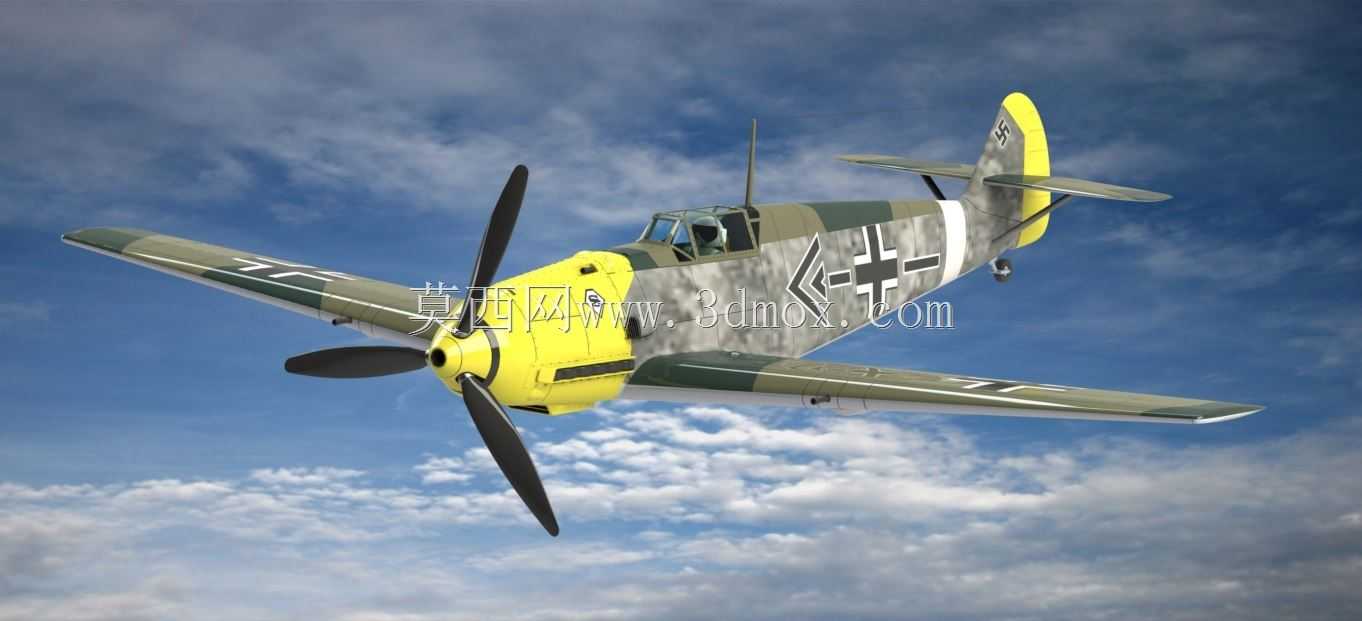

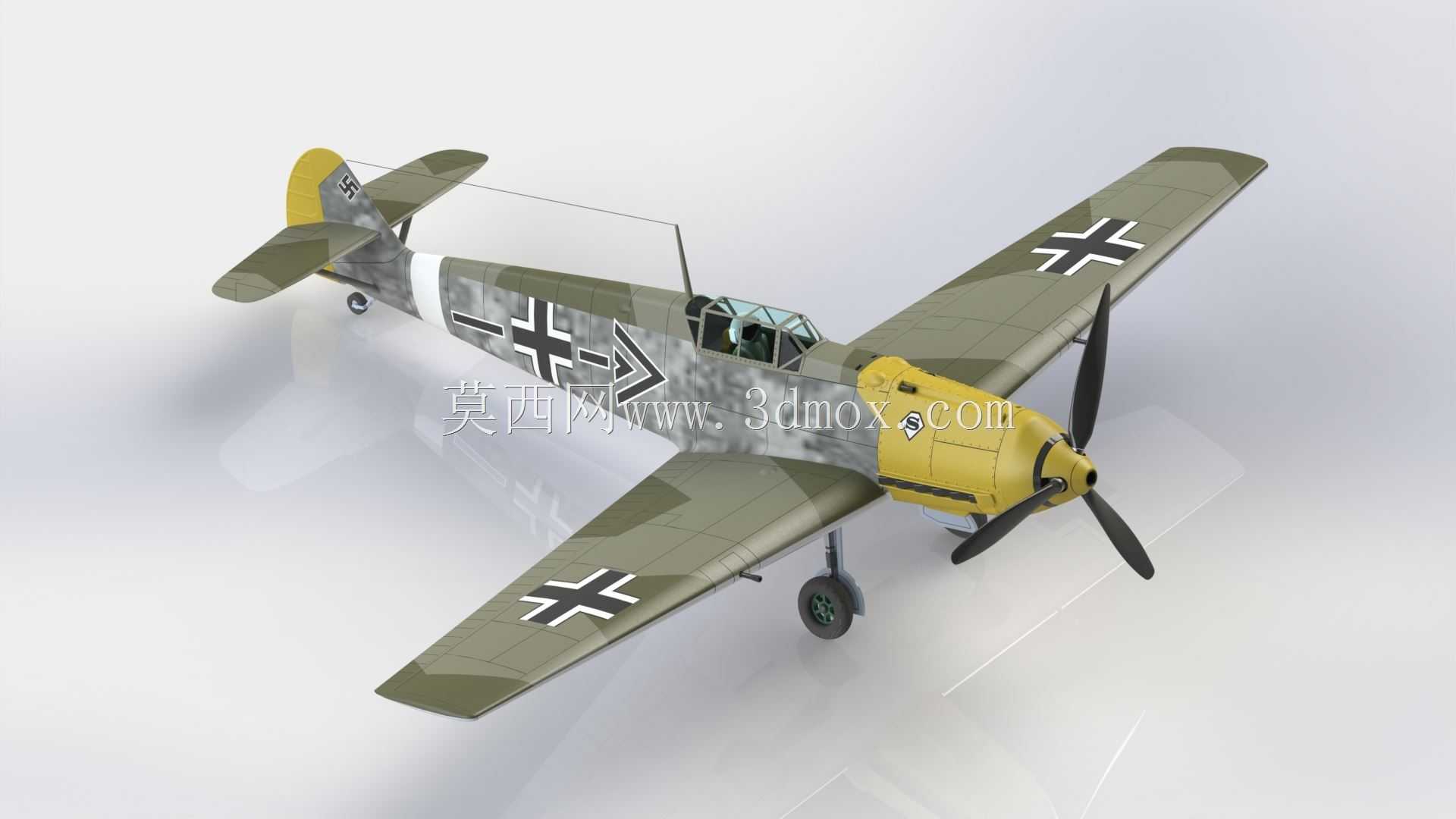

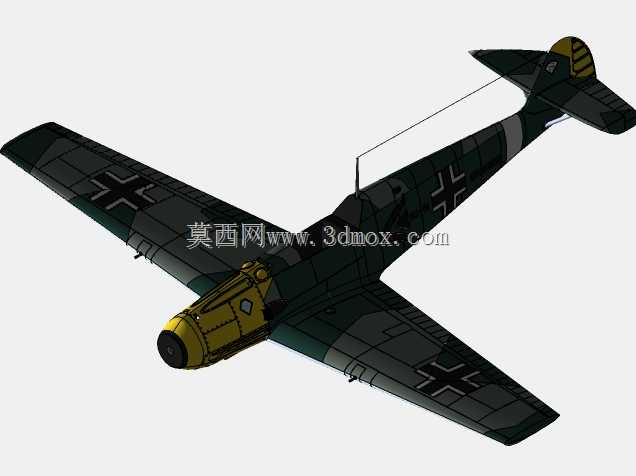

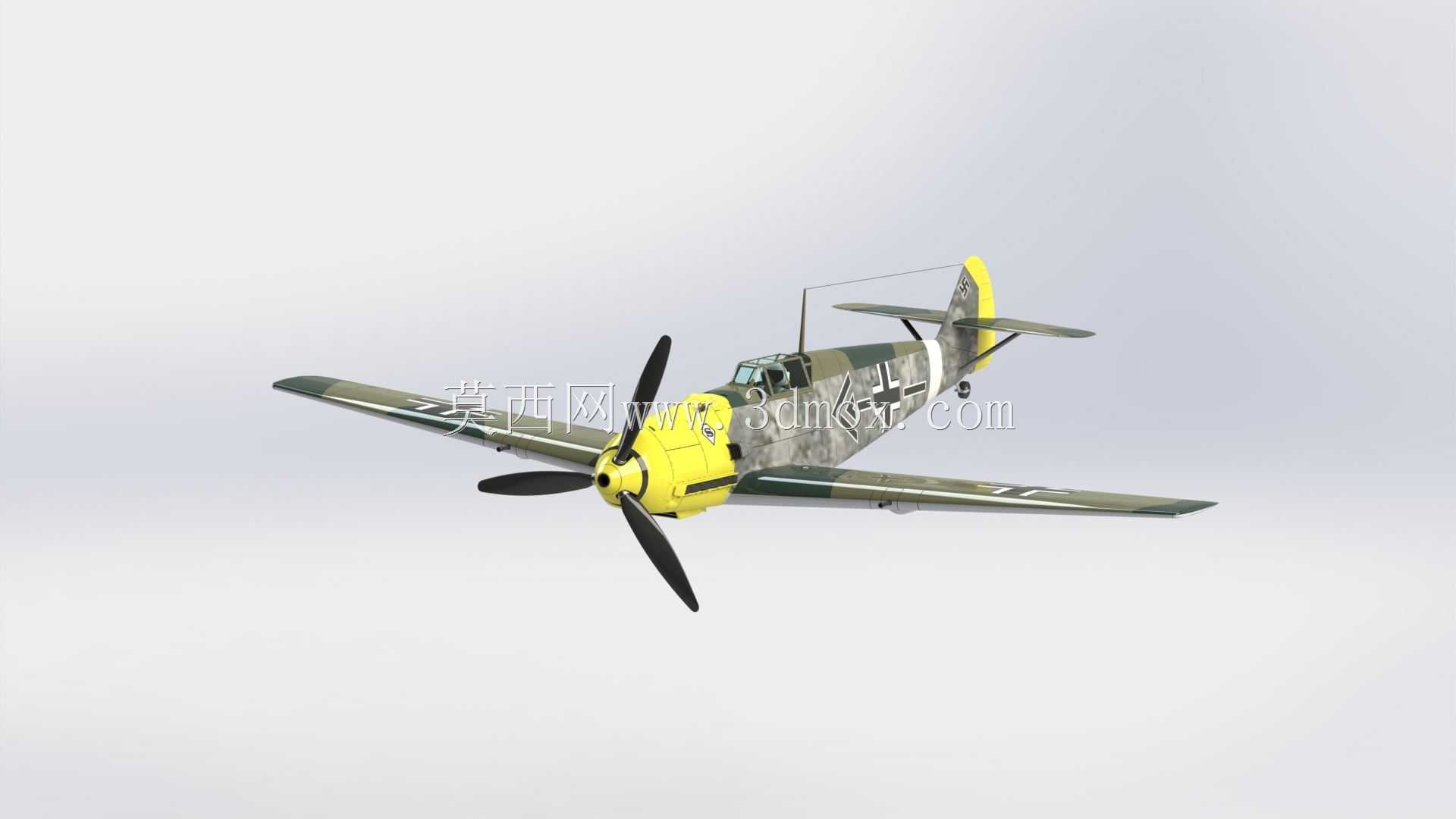

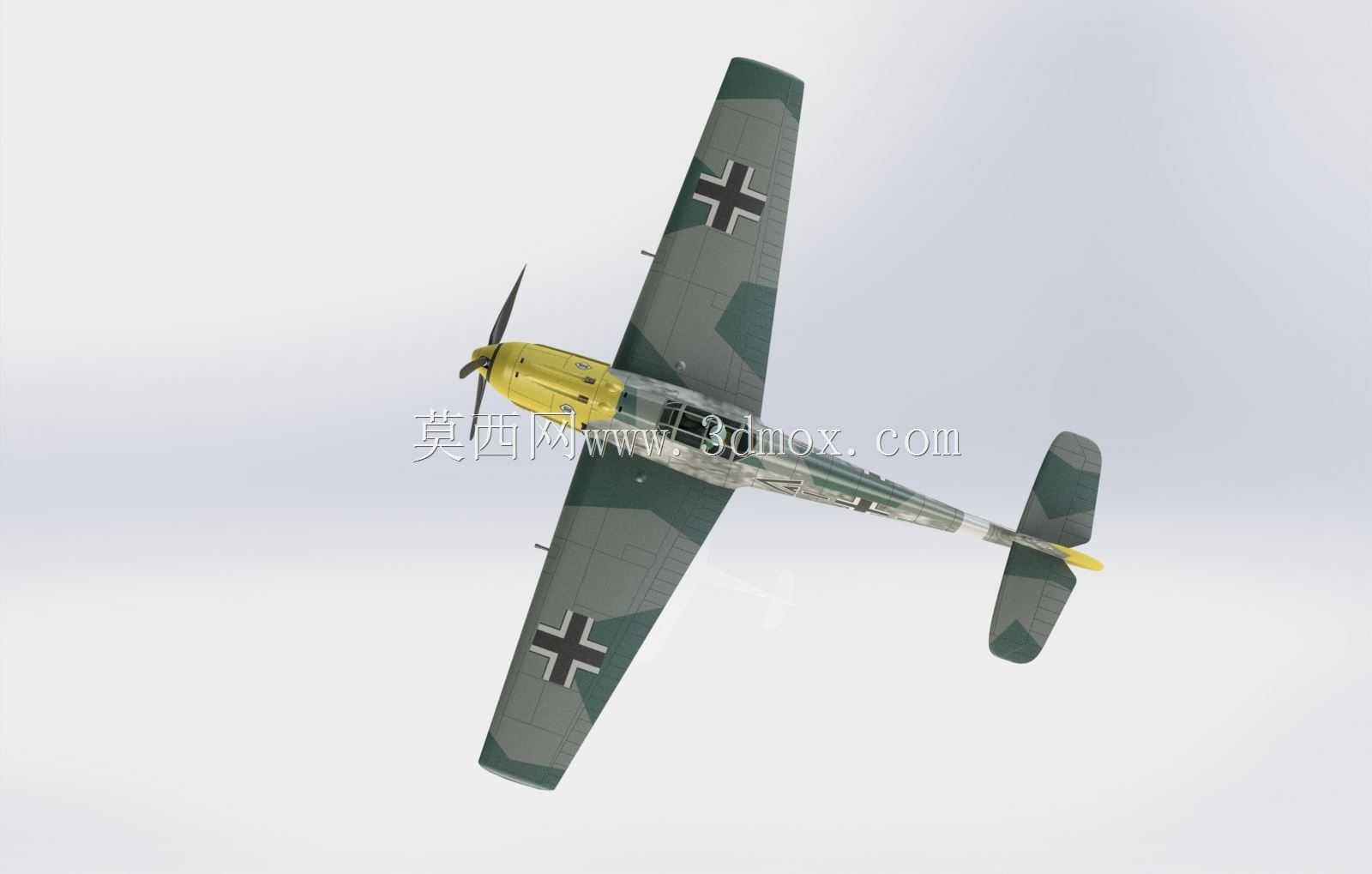

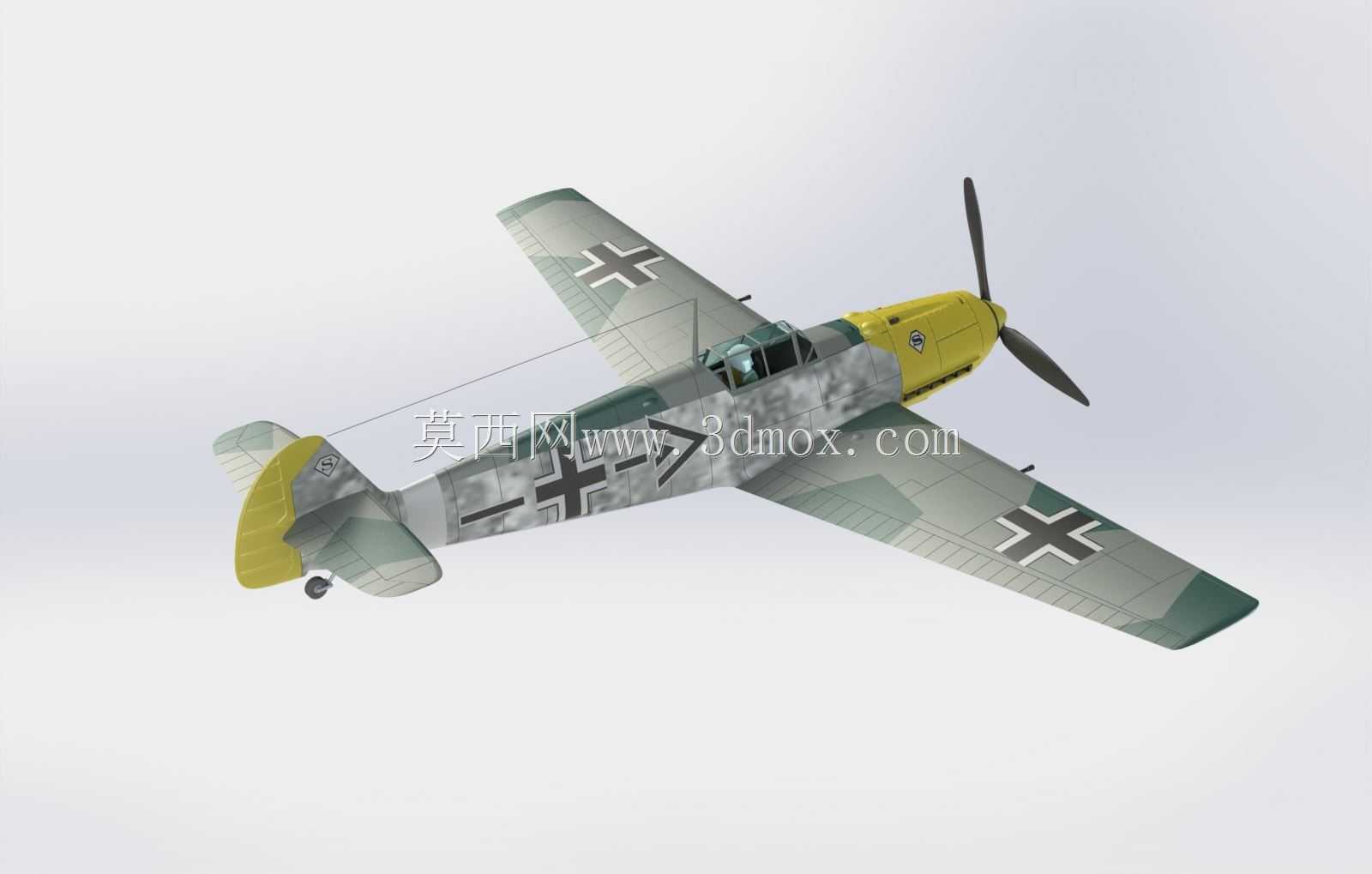

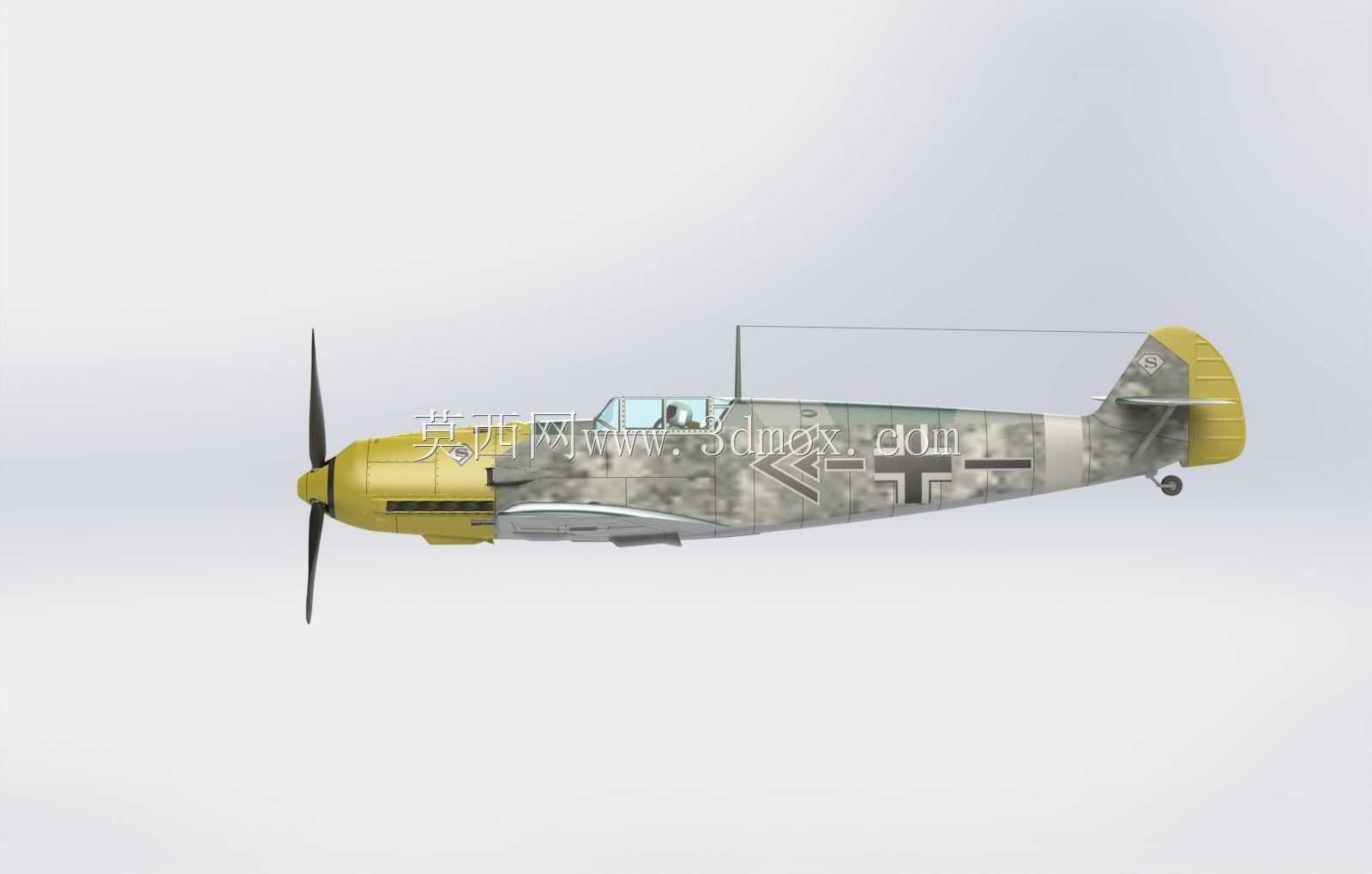

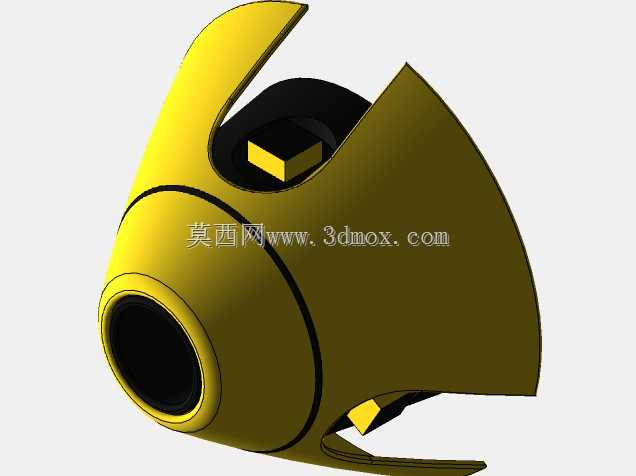

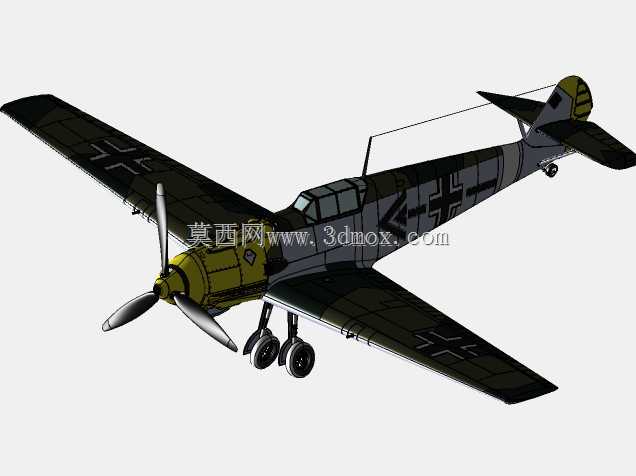

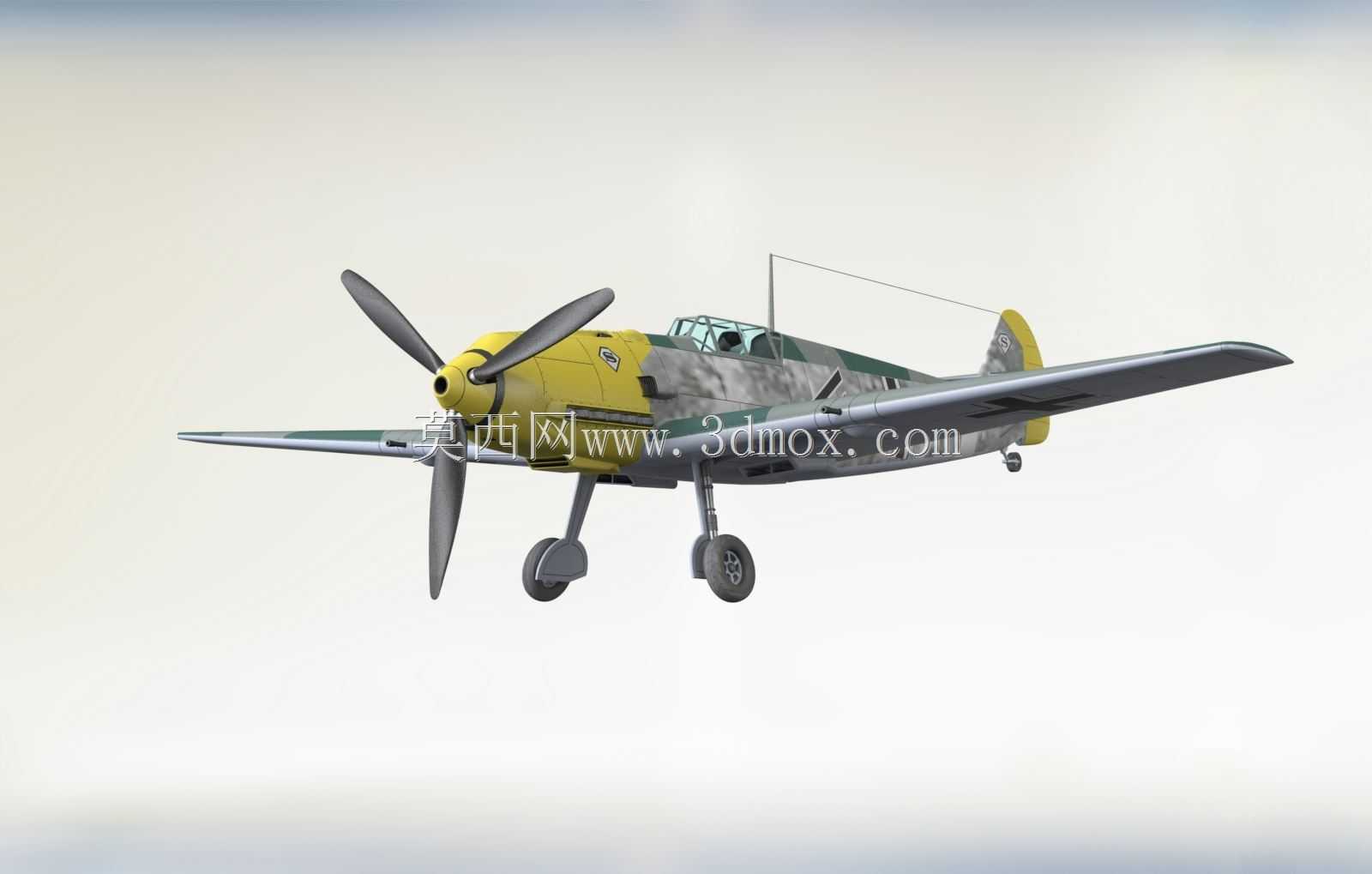

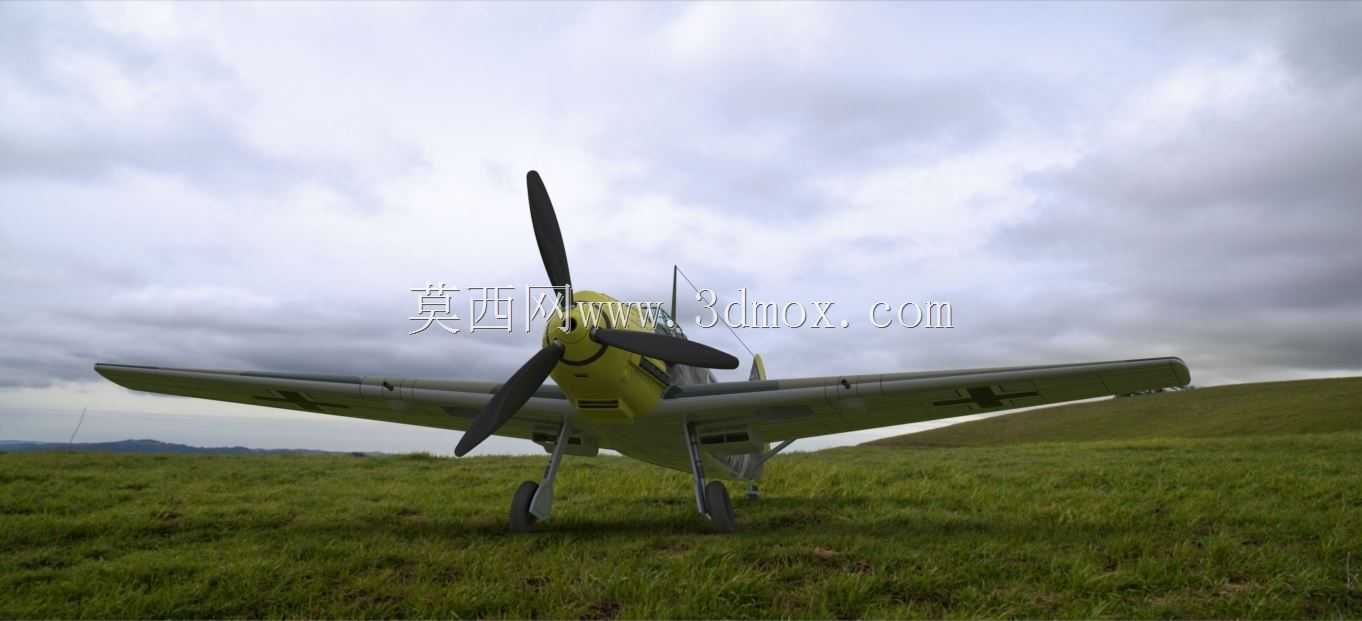

　　这款战机的三维结构还原，完全围绕二战时期单发单座轻型战斗机的实际作战需求展开，所有结构设计都服务于前线制空作战的核心用途。从整体布局来看，采用下单翼、后三点起落架的经典单发螺旋桨战机构型，机身截面为接近圆形的流线型设计，最大程度降低高速飞行时的气动阻力，机翼采用椭圆翼尖的梯形翼设计，在保证翼面积满足升力需求的同时，尽可能降低诱导阻力，适配当时的动力输出水平。动力段布置在机身最前端，采用直列液冷发动机的安装布局，发动机整流罩与机身平滑过渡，桨毂位置整合了桨距调节机构的安装空间，三叶螺旋桨的桨叶角度、扭转曲率都按照实际巡航与作战的不同工况做了对应结构预留，能够直观体现变距螺旋桨的工作逻辑。机身中段为座舱与燃油、武器舱段，

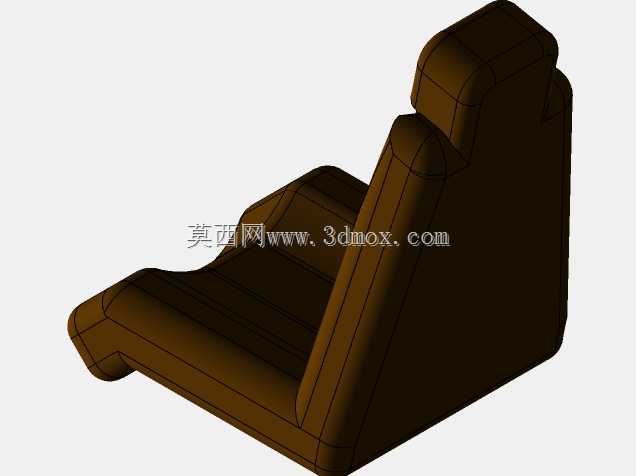

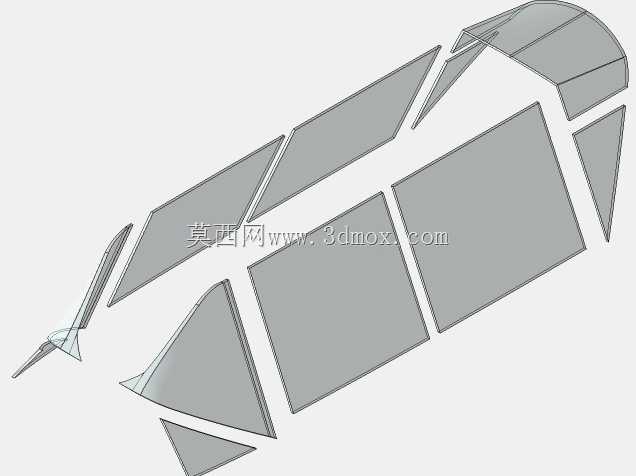

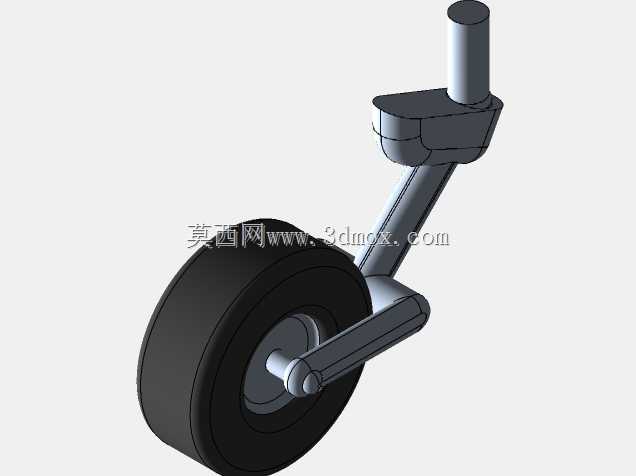

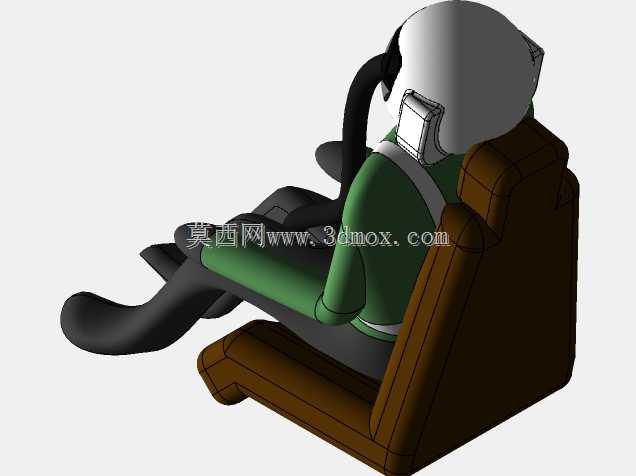

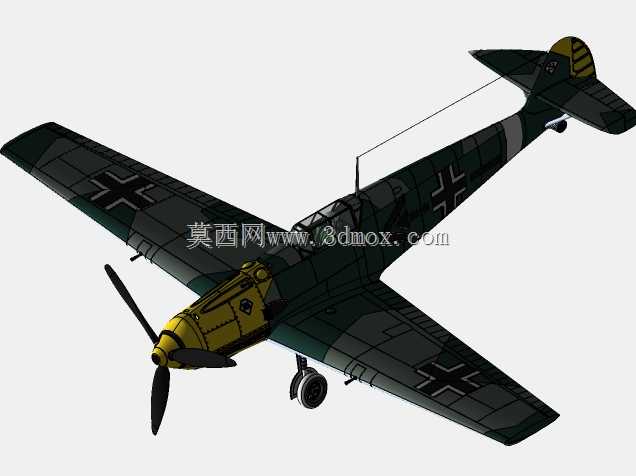

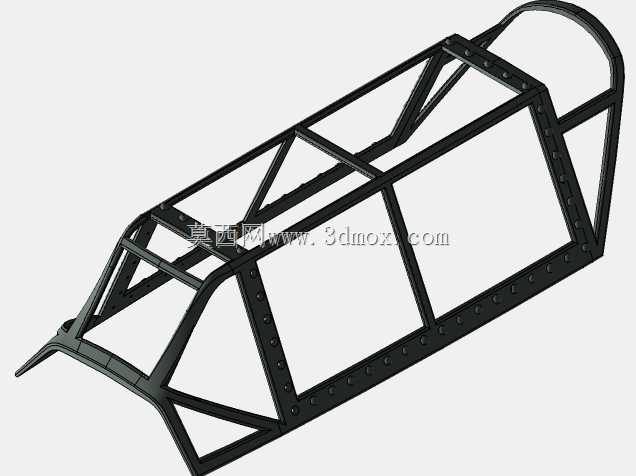

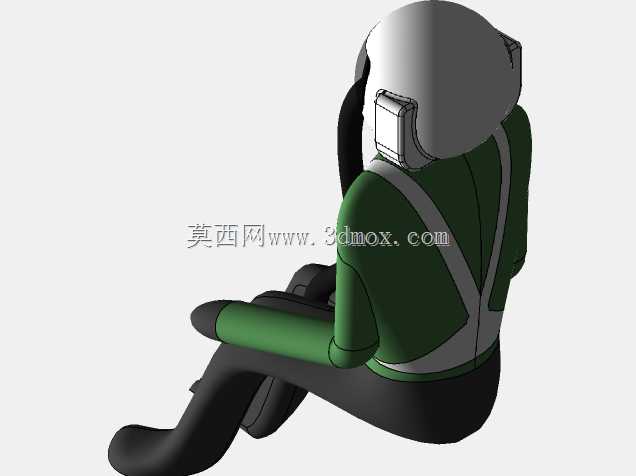

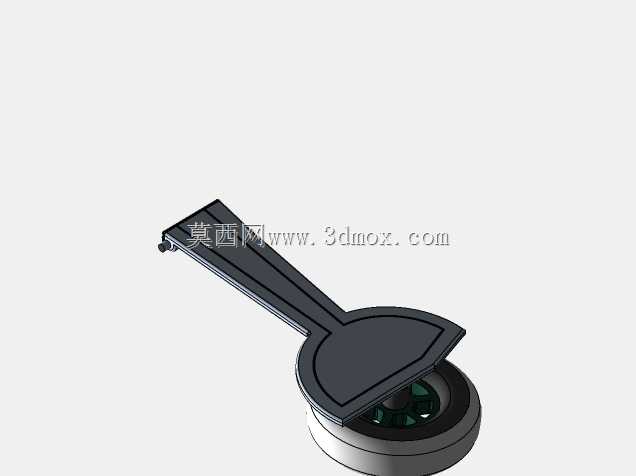

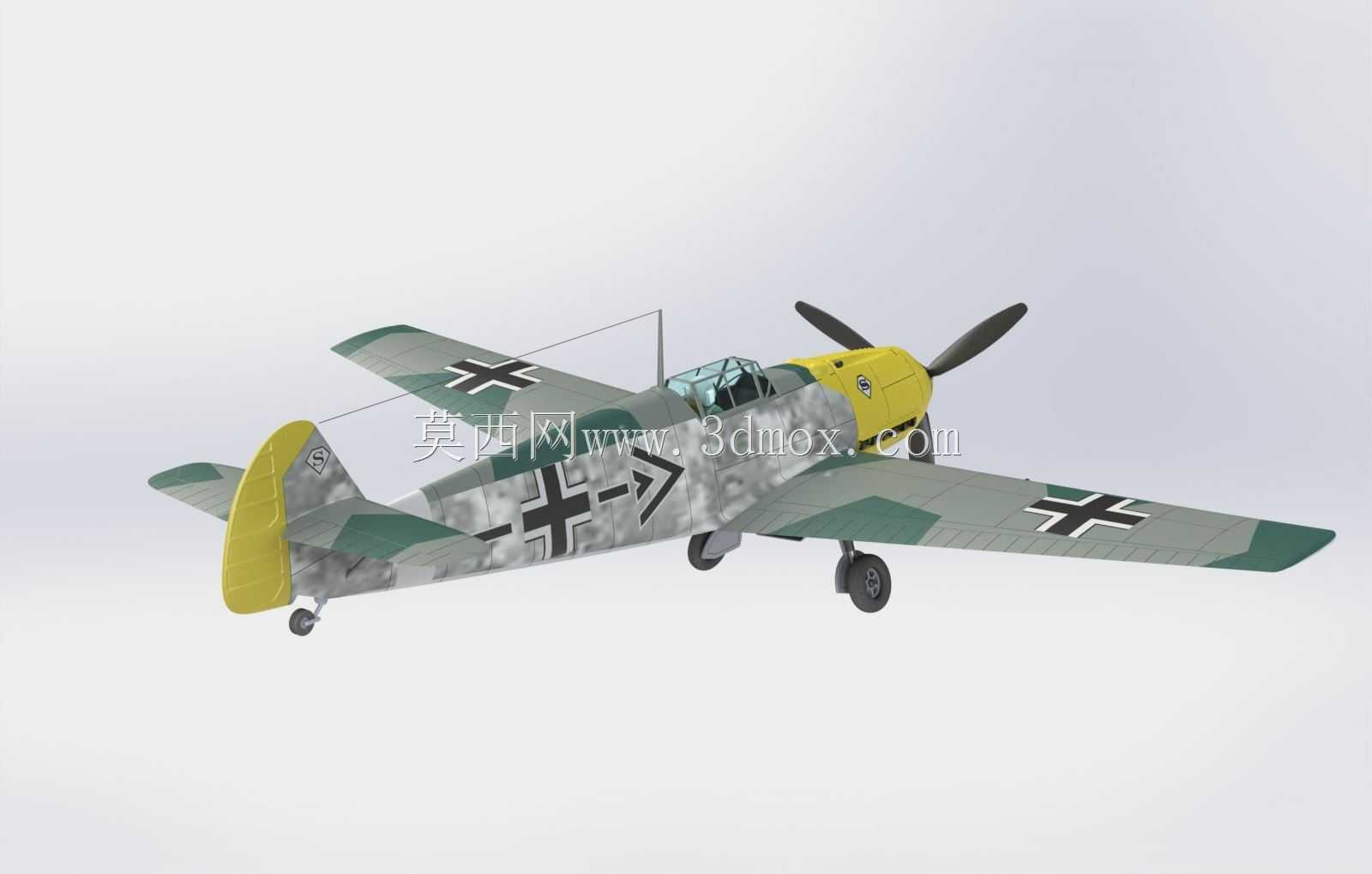

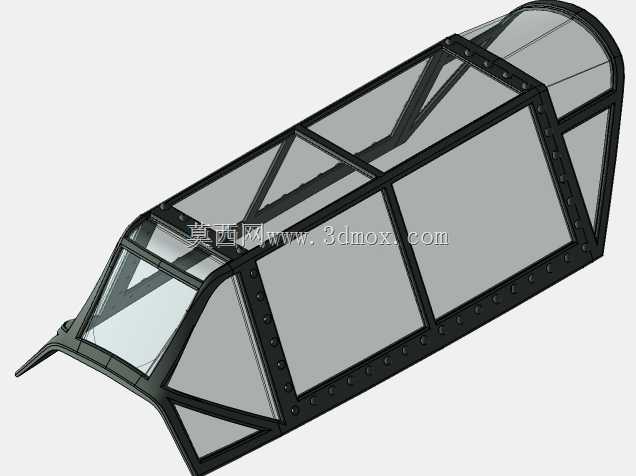

　　座舱采用水滴形透明座舱盖设计，框架结构做了最小化处理以保证飞行员视野，座舱内部的操纵杆、仪表板、座椅安装位都按照实际人机工程尺寸做了还原，飞行员操作空间的边界完全符合当时单人驾驶战机的操作需求，机身内部的油箱布置在飞行员座舱后方的重心位置，避免燃油消耗对战机配平产生过大影响，机翼内部整合了机枪安装位与弹药输送通道，翼根位置的机炮安装座与机身承力结构直接连接，抵消射击时的后坐力对机身结构的冲击。起落架系统采用后三点式布局，主起落架安装在机翼根部的承力翼盒位置，起落架支柱带有油气减震结构，收放机构完全收纳在机翼与机身的衔接舱段内，尾轮为可转向设计，与方向舵操纵机构联动，满足地面滑行时的转向需求，尾轮的收纳舱位于机尾最末端，

　　收放后完全贴合机身外形避免额外阻力。尾翼部分采用常规布局，垂直尾翼与水平尾翼的舵面都预留了操纵机构的连接位置，舵面偏转角度范围完全符合实际飞行的操纵需求，水平尾翼的安装位置略低于机翼，避免机翼下洗气流对尾翼操纵效率产生过大干扰。机身表面的蒙皮分块、铆钉排布都按照实际战机的制造工艺做了还原，能够直观看到半硬壳式机身的蒙皮受力结构，不同舱段的检修口盖位置也对应实际维护需求布置，方便地勤人员快速检修发动机、武器、起落架等核心系统。从安装边界来看，整机翼展、机身长度、机高的比例完全符合实机尺寸，机翼与机身的连接位置、尾翼与机身的对接面、发动机与机身的安装接口都做了精准的结构匹配，所有可动部件的运动行程都没有超出实际结构的干涉范围，

　　比如起落架收放时不会与机翼、桨叶发生碰撞，舵面偏转时不会与相邻结构产生摩擦，座舱盖开启时的运动轨迹也完全避开了机身表面的突出结构。这类战机在当时的应用场景主要是前线制空作战、要地防空、护航轰炸机等任务，所以结构设计上优先保证机动性与结构强度，机身承力框架采用轻量化的金属结构，在保证抗过载能力满足空战机动需求的同时，尽可能降低结构重量，提升战机的推重比。机翼的翼型选择适配中低空的飞行工况，在当时的动力水平下能够兼顾水平盘旋性能与俯冲速度，机翼内部的翼盒结构作为主承力部件，不仅承担飞行时的升力载荷，还要承受机翼内武器射击的后坐力、起落架着陆时的冲击载荷，所以翼盒的纵梁、翼肋排布密度都按照载荷分布做了优化，载荷集中的位置结构件厚度更大，非主要承力位置则做了减重处理。发动机的安装支架直接连接在机身前部的承力隔框上，能够将发动机的推力、振动载荷均匀传递到整个机身结构，避免局部应力集中导致结构疲劳。燃油系统的管路布置沿着机身承力结构的内侧走线，避开了容易受到战损的机身表面位置，同时管路的固定点都做了减震处理，降低飞行振动对管路连接密封性的影响。武器系统的安装协调了射击轨迹与螺旋桨的同步问题，机头发射的弹药能够穿过螺旋桨旋转的间隙，不会击中桨叶，对应的同步机构安装位置在三维结构中也做了对应体现，能够直观看到武器与螺旋桨之间的位置匹配关系。
