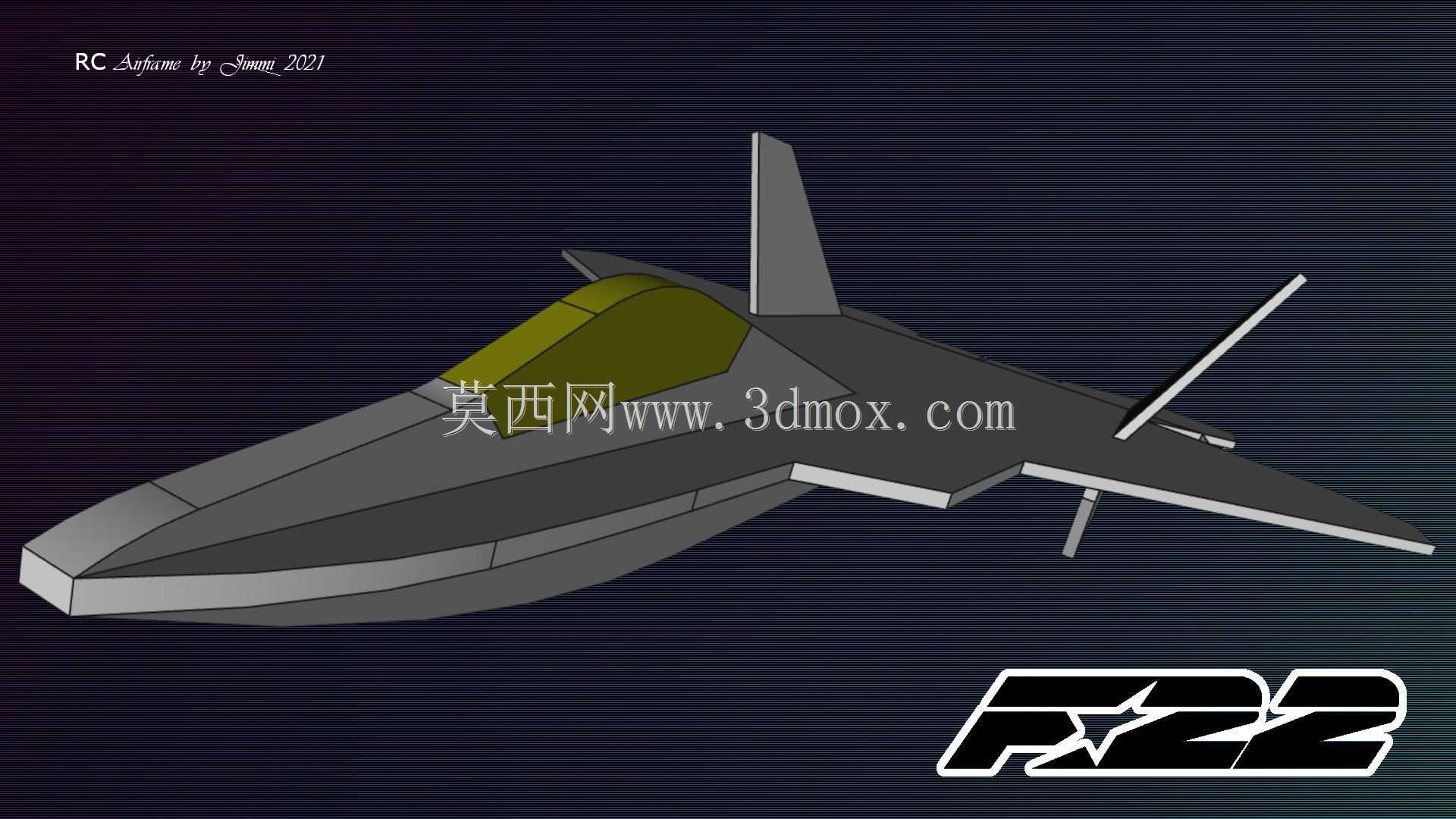

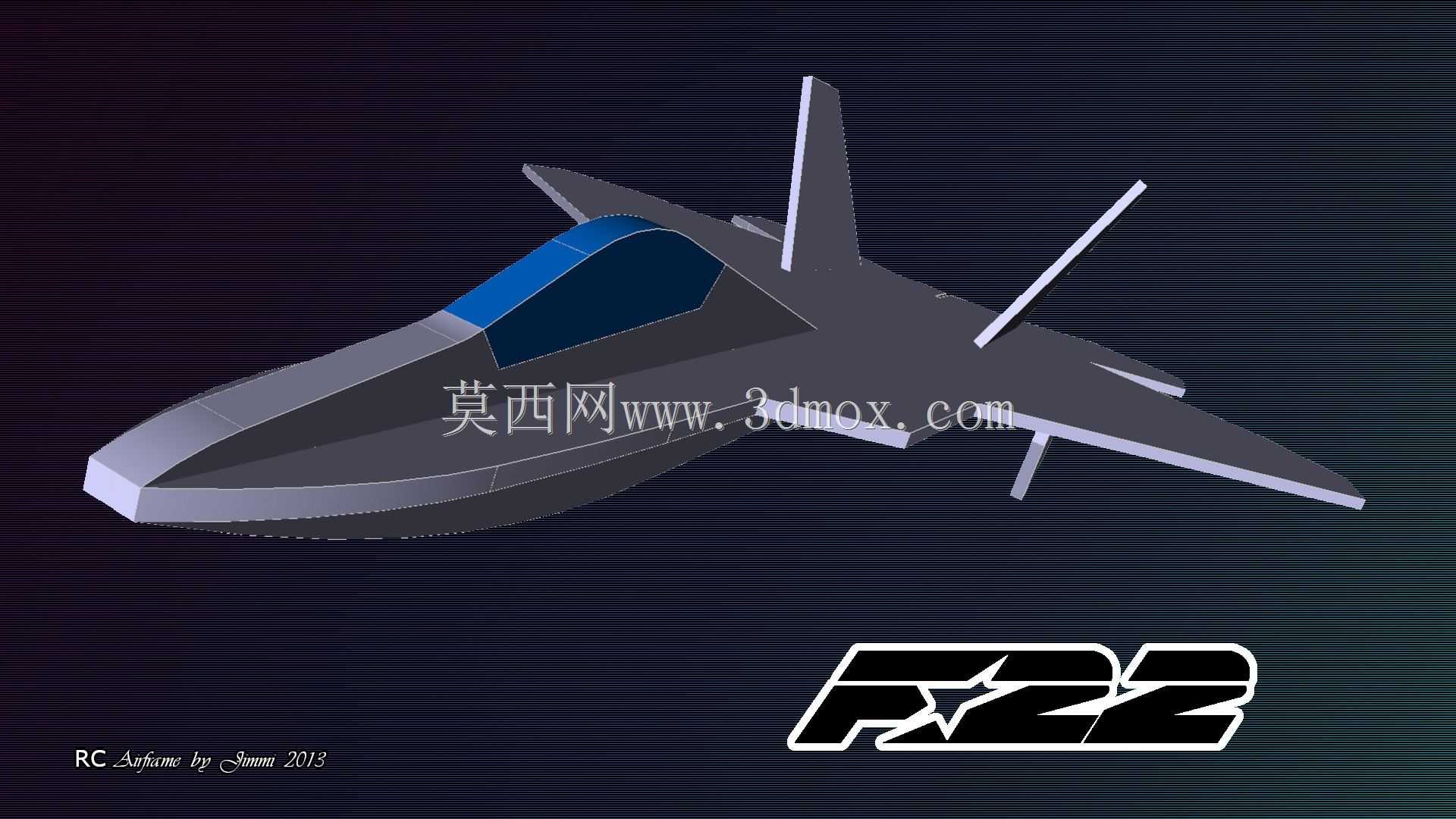

6mm泡沫材质F22像真航模平面结构设计

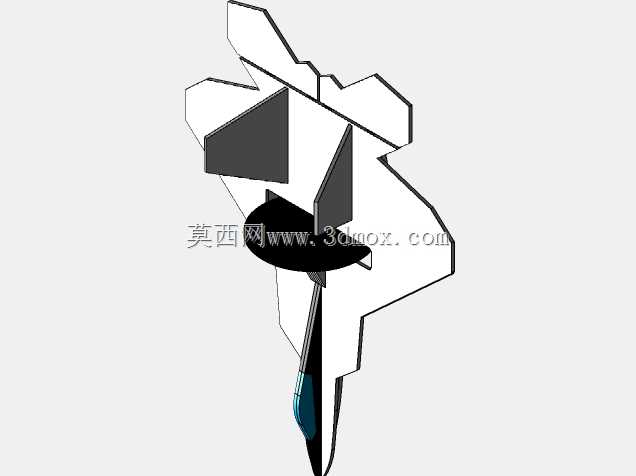

　　该结构针对6mm厚度Depron泡沫板材的加工特性做了适配，所有平面切割件均能从标准规格板材上完成排料，无需额外拼接厚料或定制特殊尺寸板材，切割路径无锐角交叉，手工线锯或激光切割机均可直接加工，降低制作门槛。整体气动布局参考实机的棱边隐身修形设计，机翼前缘后掠角、边条翼延伸段、垂尾外倾角度均做了像真还原，同时兼顾低速飞行的稳定性，垂尾与机身的连接位预留了插接卡口，组装时无需额外做角度定位，直接卡入即可保证双垂尾的对称度与外倾角度一致，避免手工制作出现的角度偏差导致飞行偏航。机身主体采用分段式平面拼接结构，机头段的棱边折角通过预压折线实现，无需热弯处理，拼接后棱线挺直，能还原实机的菱形截面特征，

　　设备舱位置预留了标准航模动力套装的安装空间，可适配常见的22系列外转子无刷电机、20A-30A电调、9g微型舵机，电池仓的尺寸边界兼容2S-3S 500mAh-800mAh的锂聚合物电池，重心位置在机翼前缘30%弦长处，组装时可通过调整电池前后位置快速配平，无需额外增加配重块。机翼与机身采用插接+胶粘的组合连接方式，机翼根部的插接舌做了加长处理，插入机身隔框后能分散飞行时的翼根弯矩，避免大机动动作时翼根断裂，副翼的舵面铰接位预留了0.5mm的切割间隙，粘贴纤维胶带即可完成铰接，无需额外安装合页类零件，舵机摇臂的安装位预设了走线槽，舵机线可沿机身内部隔框的预留空位走到接收机位置，避免线材外露影响气动外形与外观像真度。

　　平尾与机身的连接同样采用快拆插接结构，方便运输时拆卸减小收纳体积，尾椎位置预留了电机安装座的固定孔位，可根据动力配置选择尾推或者腰推动力布局，两种布局的安装孔位均做了预留，制作者可根据自身飞行习惯选择。所有拼接位均设计了定位止口，组装时无需反复测量对位，零件卡入止口即可保证相对位置准确，降低手工组装的误差，机身侧面的减速板小翼面也做了单独的切割件预留，可选择固定安装或者加装微型舵机实现可动功能，兼顾静态像真与动态飞行的需求。该结构的设计充分考虑了泡沫航模制作的常见痛点，避免了曲面成型的复杂工艺，全部采用平面切割件拼接即可完成整体外形的还原，零件数量控制在合理范围，单架模型的板材利用率超过85%，制作过程中无需复杂的曲面打磨、热成型工序，适合航模爱好者自行切割制作，飞行时的翼载荷控制在合理区间，低速滑翔性能优异，配合合适的动力配置可完成基础的特技动作，同时外形还原度较高，静态摆放也具备较好的展示效果。
