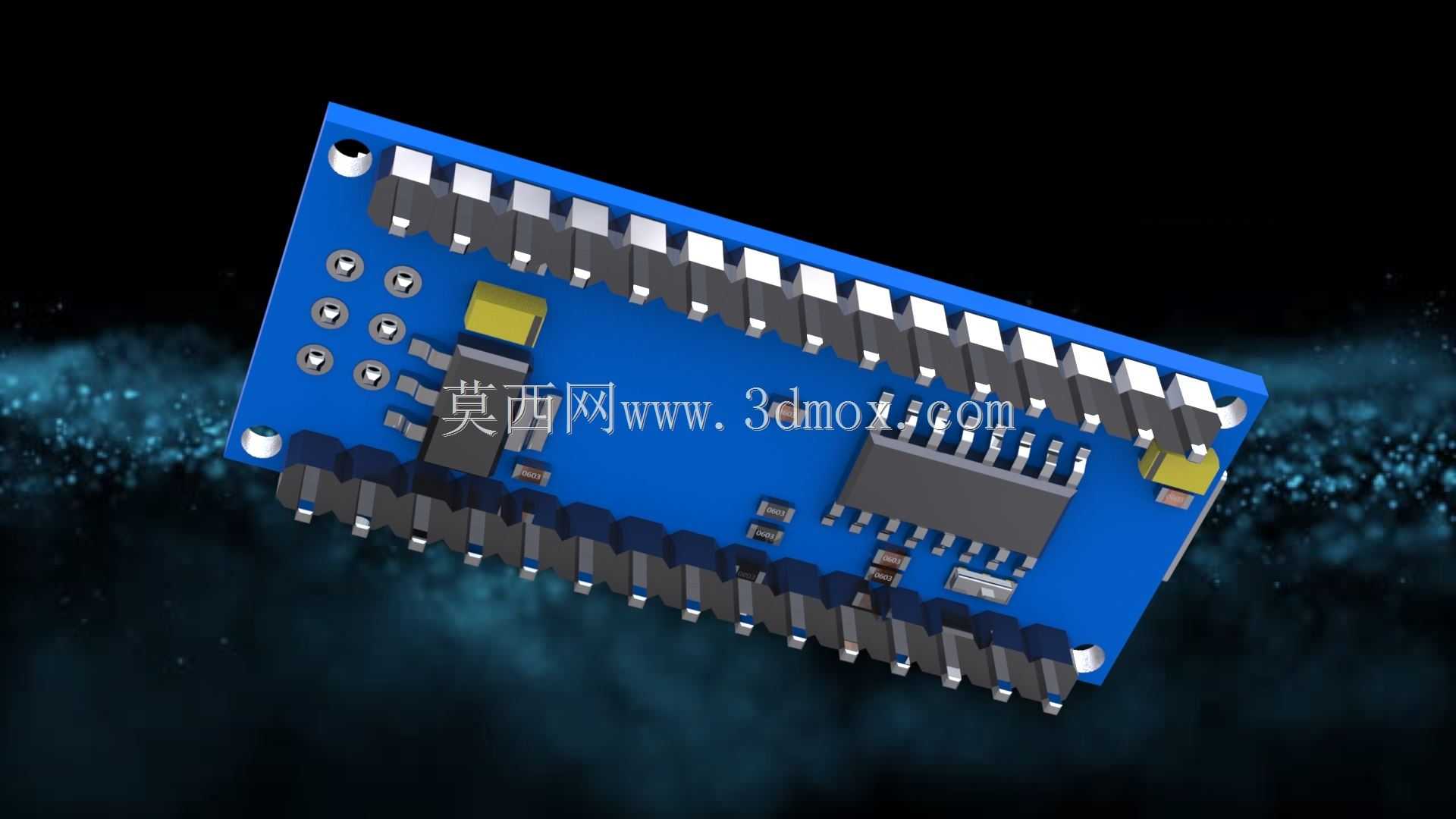

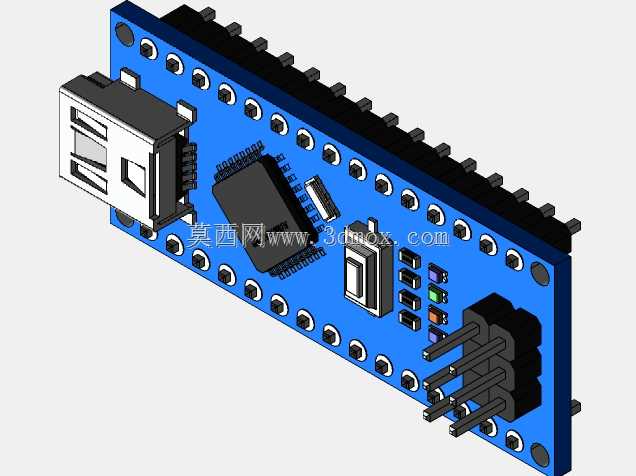

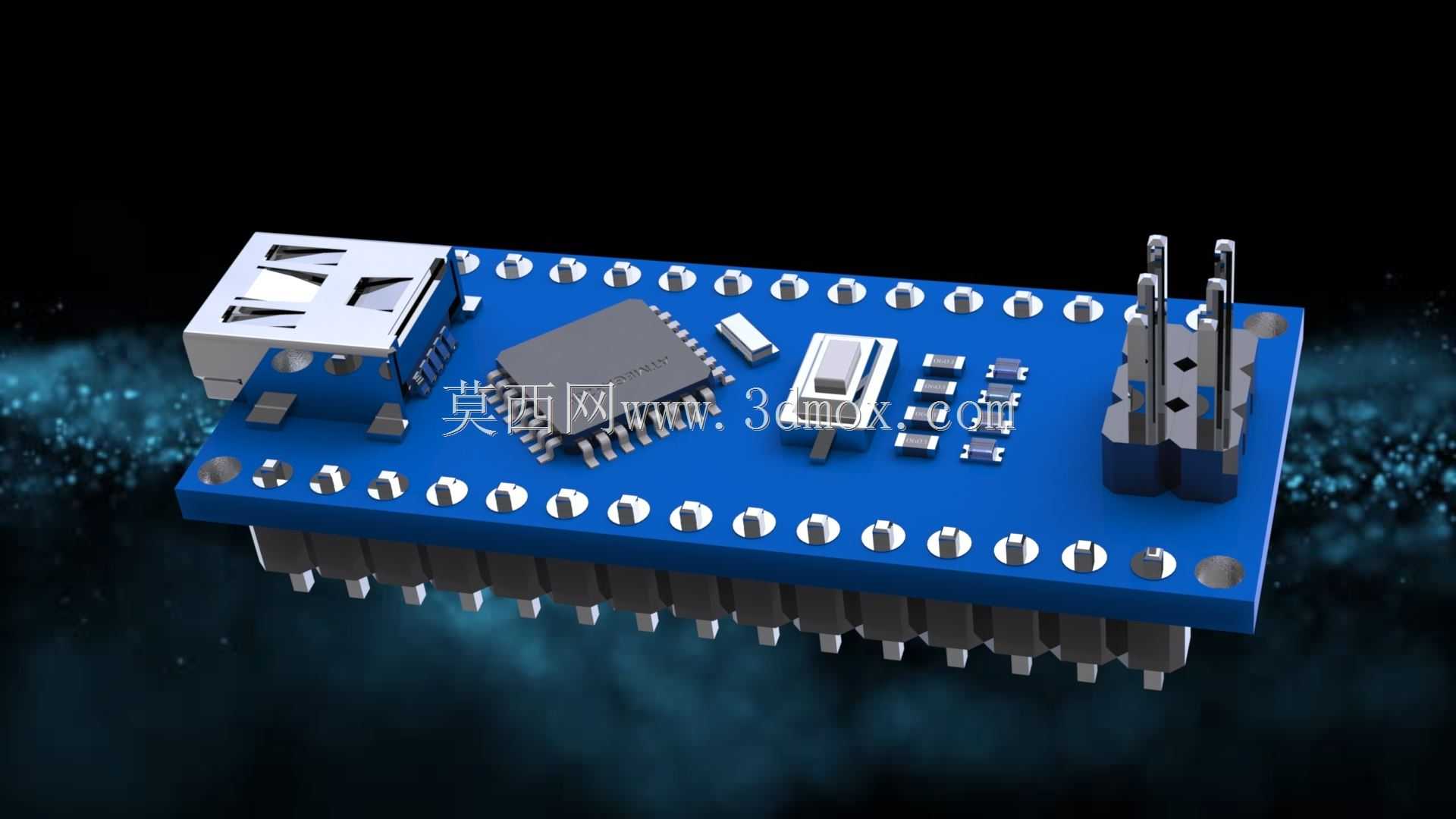

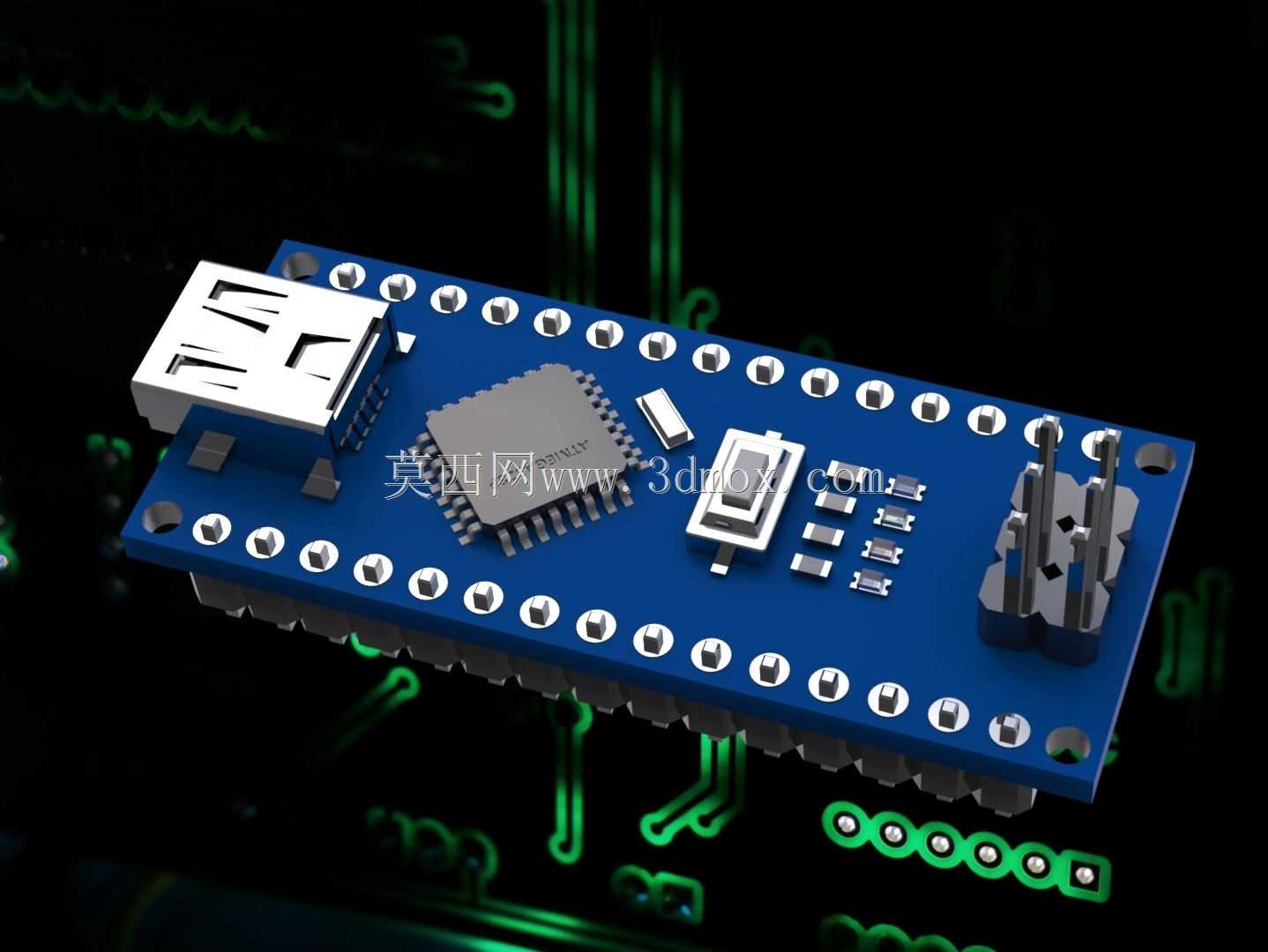

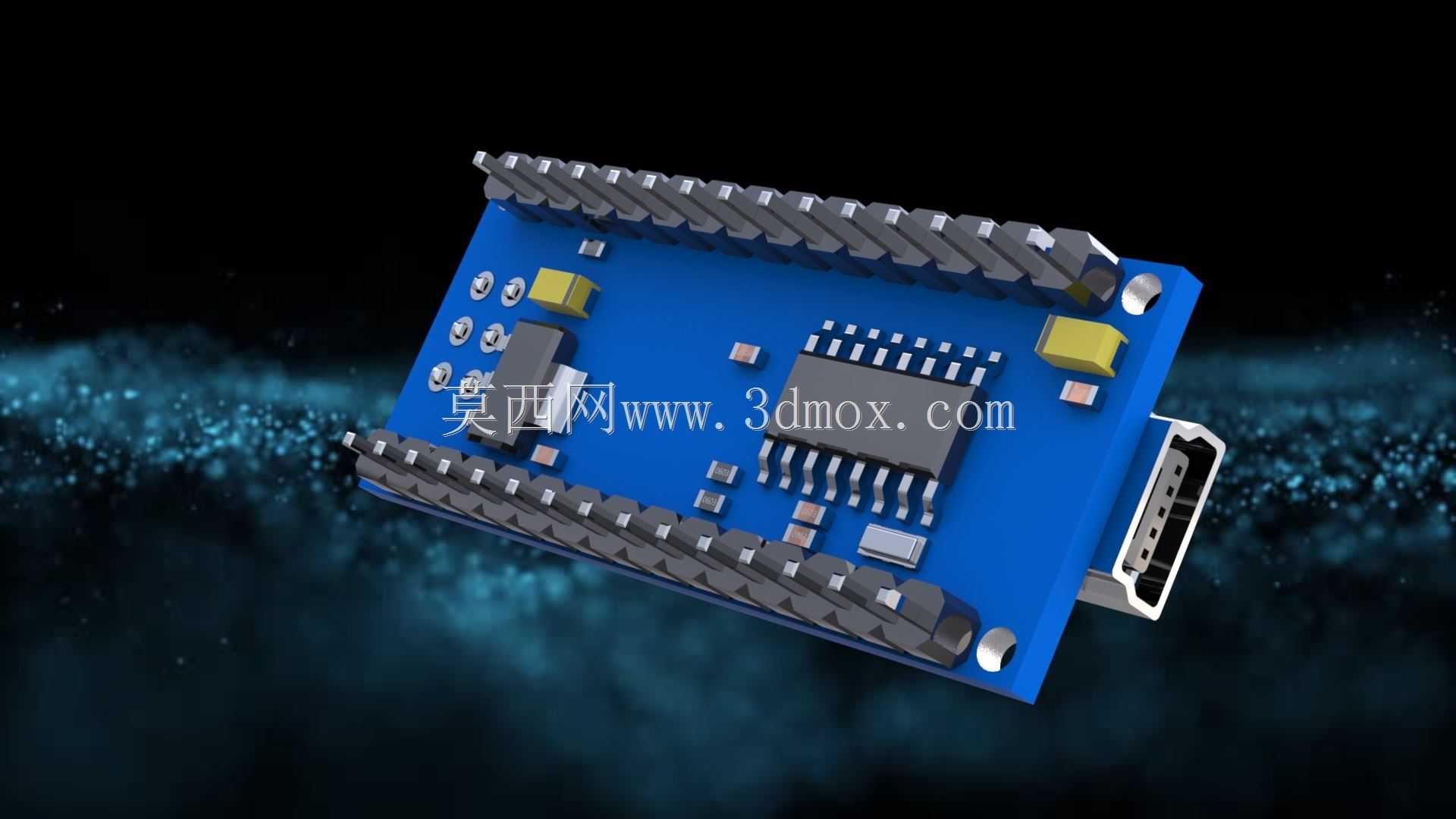

在嵌入式开发与电子原型验证领域,这类小型化控制板的应用场景覆盖了从学生课程设计、创客DIY项目到工业小型控制节点的多个层面,日常做小型智能设备开发、传感器数据采集节点搭建、简易执行器驱动控制时,这类板卡是最常用的核心控制载体。很多工程师在做PCB集成设计时,往往需要精准的板卡三维模型来完成整体设备的结构排布,避免后续打样出现安装干涉、接口对位不准的问题,这款CH430G版本的Nano规格控制板,就是针对这类PCB库集成需求做的精准结构还原。从实际使用角度看,这款板卡保留了经典Nano板的全部外设接口布局,板载的USB接口采用标准Type-A公座设计,直接可以插在电脑USB口完成程序烧录与串口通讯,不需要额外外接下载器,
对于快速搭建原型来说能省去不少接线调试的步骤。板上的主控制芯片周边预留了足够的焊接余量,排针引脚采用标准2.54mm销节距设计,既可以直接插在面包板上做电路验证,也可以通过排针焊接在自定义载板上,完成产品化的集成设计。做结构设计的时候,首先要考虑的是板卡的安装边界,整个板卡的长宽尺寸完全遵循经典Nano板的外形规范,四个角预留的安装孔位置与通用规格完全一致,在设计配套外壳、载板固定位的时候,可以直接沿用成熟的安装尺寸,不需要重新做适配调整。板上的元件高度做了精准还原,USB接口的突出高度、复位按键的凸起高度、排针的焊接高度都按照实际元件尺寸建模,在做结构干涉检查的时候,能准确判断板卡周边需要预留的安全空间,比如设计外壳的时候,USB开口的位置、复位按键的开孔位置都能直接对应,不会出现装好外壳后接口插不进去、按键按不到的问题。很多工程师在做集成设计时容易忽略板上元件的高度差,比如主芯片的散热空间、USB接口的插拔行程,这款模型在还原的时候把这些细节都做了准确呈现,排针的引脚长度、板上贴片电容电阻的排布位置都和实物一致,在做PCB封装库对应的时候,能直接把三维模型和PCB封装对齐,保证结构设计和电路设计的一致性。从功能特性上看,这款板卡采用CH430G作为串口转换芯片,相比老版本的转换芯片,驱动兼容性更好,在主流的Windows、Linux系统下都能自动识别,不需要手动安装驱动,对于批量部署的小型控制节点来说,能减少现场调试的驱动适配工作量。
板上的电源指示LED、串口收发LED的位置也做了准确还原,在做外壳设计的时候,可以对应预留LED透光位,方便设备运行时的状态观察。做这类小型控制板的三维建模,最核心的是保证安装尺寸的准确性,尤其是排针的间距、安装孔的位置、接口的相对位置,这些尺寸如果出现偏差,后续加工出来的结构件就无法正常装配。这款模型在设计的时候,完全按照实物的实际尺寸做1:1还原,销节距严格控制在2.54mm,排针的中心距、排针到板边的距离都和实物一致,在做载板设计的时候,可以直接把模型导入PCB设计软件,和自己设计的封装做对位检查,避免出现排针对不上孔的问题。在实际项目应用中,这类板卡常被用来做小型传感器的采集核心,比如温湿度采集节点、小型舵机控制器、
简易物联网终端,在设计这些设备的外壳时,需要准确知道板卡的尺寸和元件位置,才能合理安排内部空间,比如电池的摆放位置、天线的预留空间、外接接口的开口位置,有了精准的三维模型,就能在设计阶段完成全部的结构校验,减少打样返工的次数。另外,板卡的边缘倒角、板厚参数也都按照实际PCB的工艺参数设置,在做结构装配的时候,能准确模拟板卡装入卡槽或者固定座的配合间隙,不会出现板卡装不进去或者间隙过大松动的问题。很多开源的板卡模型往往只做了外形的大致轮廓,忽略了板上元件的细节,导致做结构检查的时候发现不了隐藏的干涉问题,比如USB接口旁边的贴片元件,如果模型没有还原,设计外壳的时候可能会把筋位做到元件上方,装配的时候就会压坏元件,这款模型把板上所有的贴片元件、接插件、按键都做了准确的位置和高度还原,能有效避免这类设计失误。
- 全部评论(0)
- 模板大小: 10.18 MB
- 售价:5金币
- 下载次数: 418
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通讯工具类
