KF1000大电流块式接线连接器结构设计

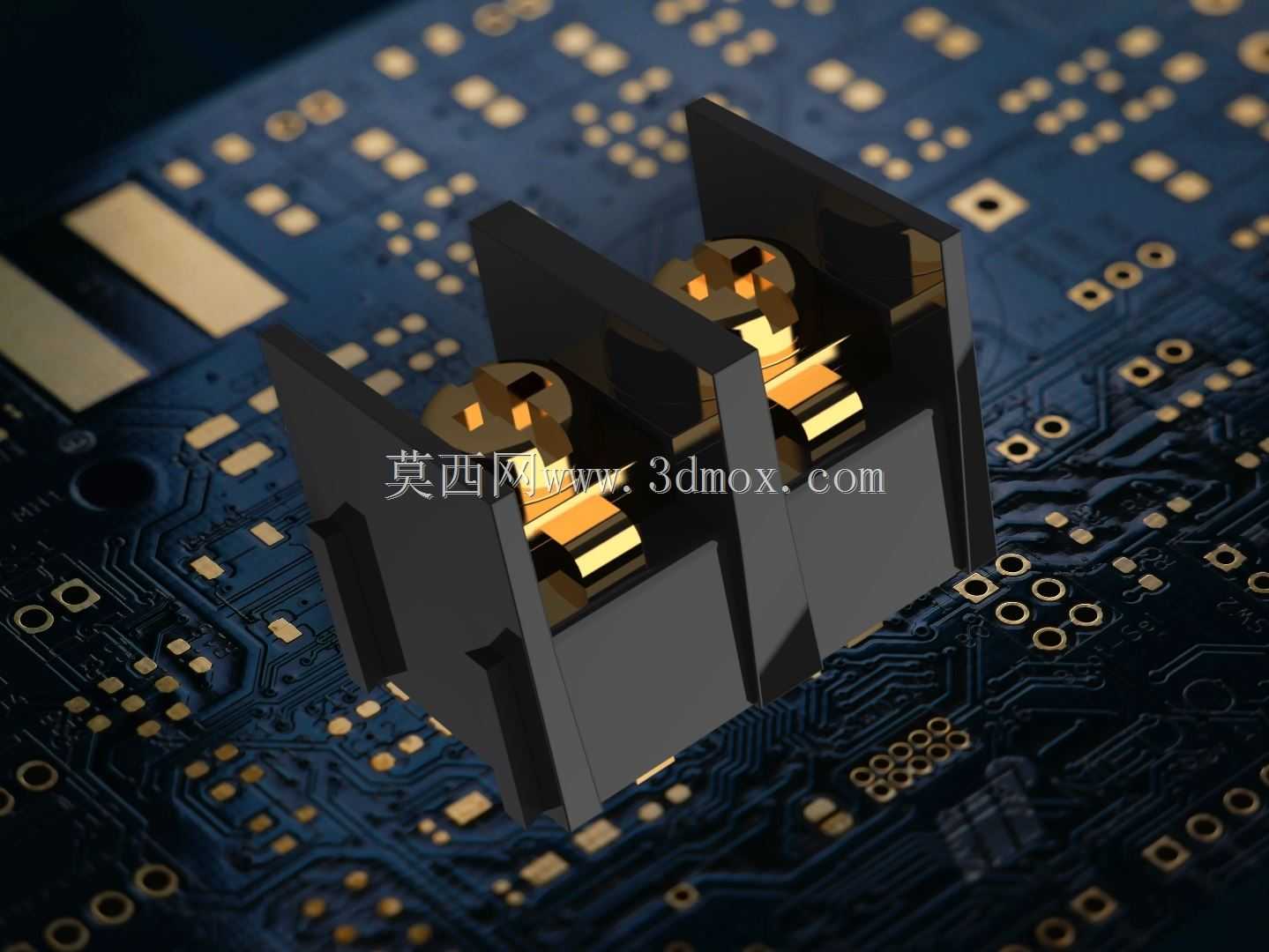

　　在工业控制、电源配电、通讯设备的柜内布线场景里，接线连接的可靠性直接决定整套系统的运行稳定性，尤其是额定电流达到25A等级的动力回路，普通插拔式端子往往存在接触面积不足、长期运行发热松动、抗振动性能差的问题，KF1000块式连接器正是针对这类场景开发的螺接式连接部件。从结构设计逻辑来看，这款连接器采用绝缘基座加导电铜件的分体式组合结构，外部绝缘壳体选用阻燃级工程塑料注塑成型，壳体侧壁做了加厚的筋条设计，既可以在多片并排拼接安装时提供足够的结构强度，避免接线拧紧时壳体发生形变，也能在相邻接线位之间形成足够的电气隔离爬电距离，满足300V电压等级下的绝缘安全要求。导电接触件采用高弹性铜合金冲压成型，表面做镀锡防氧化处理，接线部位采用压线框式的螺纹锁紧结构，和传统的螺钉直接压接导线的结构不同，压线框可以在螺钉拧紧时将导线的线芯均匀包裹压紧，不会出现螺钉顶伤单股线芯、多股线芯压接散丝的问题，不管是硬线还是软线都能实现稳定的低电阻接触，长期通过额定电流时接触点的温升可以控制在安全范围内，避免出现过热氧化的恶性循环。

　　从安装边界尺寸来看，这款连接器的单组接线位螺距为10mm，支持2位、3位、4位等不同极数的拼接组合，用户可以根据实际的回路数量灵活选择对应极数的规格，不需要额外切割或者改装。基座底部设计有标准的导轨安装卡扣，可以直接卡装在行业通用的35mmDIN电气导轨上，也可以通过基座两端的固定螺丝孔直接用螺钉锁在安装板上，两种安装方式可以适配不同的柜内布局需求。接线操作端的螺钉采用十字槽设计，匹配常规的十字螺丝刀即可完成接线作业，每个接线位的上方都预留了清晰的标记位，可以粘贴回路编号标识，方便后期的运维检修。

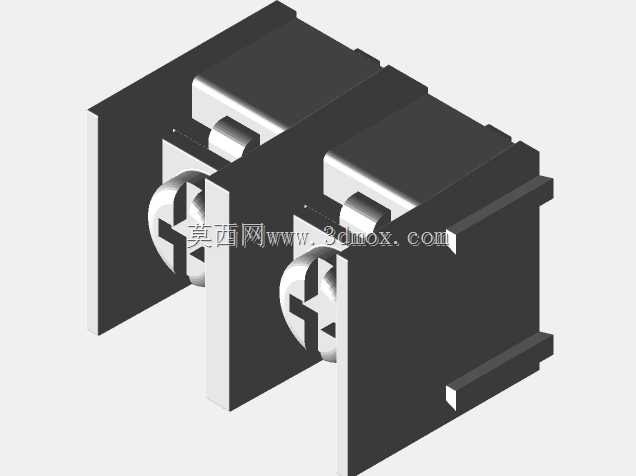

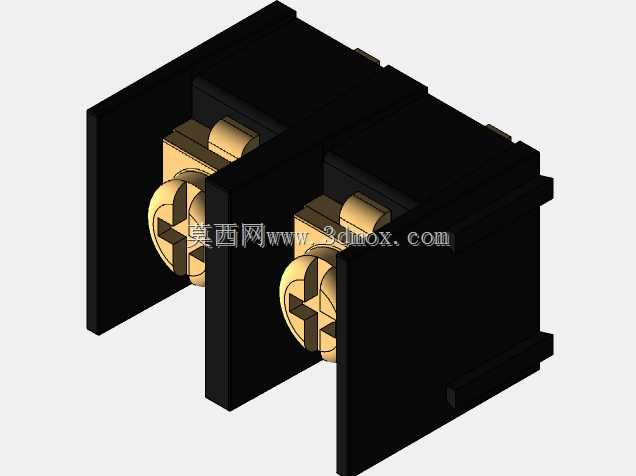

　　在实际应用场景中，这类块式连接器常被用在通讯基站的电源分配单元、工业自动化设备的动力进线端、低压配电柜的二次回路接线、新能源小型储能设备的内部连线场景，相比传统的导线直接铰接或者焊锡连接的方式，螺接式块式连接器的接线效率更高，后期维护时拆线复接也更加方便，不需要重新做烫锡处理。设计这款连接器的三维模型时，重点还原了绝缘壳体的内部卡槽结构、导电件的压线框弧度、螺钉的锁紧行程，以及安装卡扣的弹性形变空间，确保模型在虚拟装配时可以完全模拟实际产品的装配关系，不会出现干涉问题。比如绝缘壳体内部的导电件安装槽，尺寸公差控制在0.1mm以内，刚好可以让铜件卡入后不会出现晃动，避免运输或者使用过程中铜件移位导致的接触不良；相邻接线位之间的隔栏高度做了加高处理，即使接线时导线的铜丝有少量外露，也不会碰到相邻回路的导体，降低短路风险。另外，连接器的进线端做了喇叭口的导向设计，导线穿入时不会被壳体的锐边刮伤线皮，哪怕是多股软线不压接冷压端子，也可以顺利穿入压线框内，降低现场接线的操作难度。在抗振动性能的设计上，压线框的内侧做了细密的防滑齿纹，当螺钉拧紧后，齿纹会轻微咬入导线的线芯表面，即使设备处于有振动的工作环境，比如安装在移动设备、机床设备上的电气柜里，导线也不会因为长期振动出现松脱的问题，连接可靠性远高于普通的平板压接结构。
