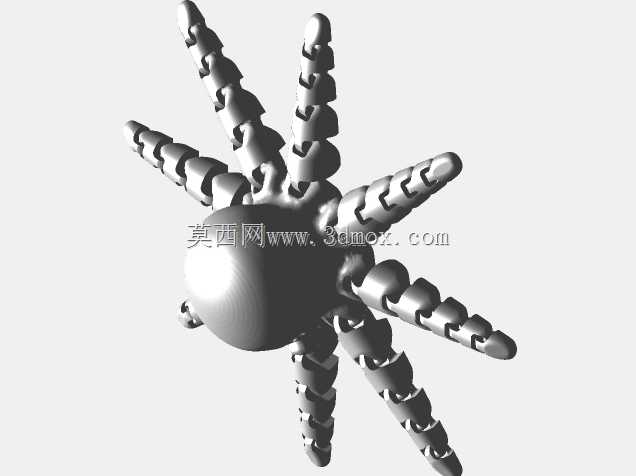

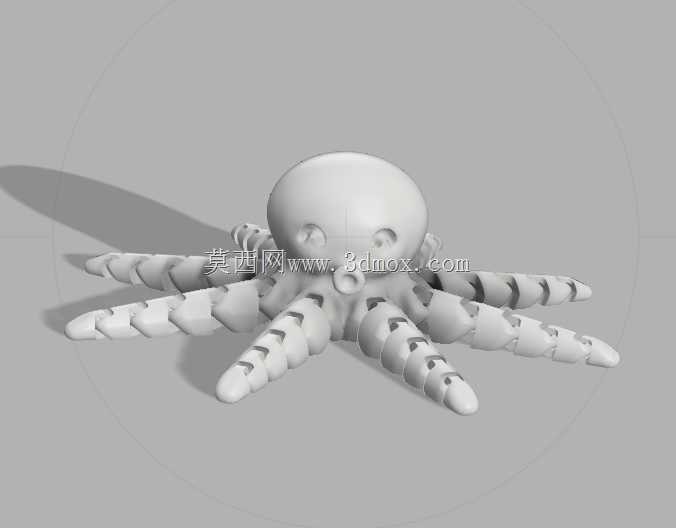

可动铰接章鱼3D打印创意摆件

　　做这款铰接章鱼的结构设计时，最先考虑的是FDM3D打印的免支撑成型需求，毕竟面向桌面级打印用户，要是需要大量支撑不仅浪费耗材，拆支撑的时候还容易把细小的关节结构掰断。整个章鱼的躯体部分做了圆润的弧面过渡，没有大角度的悬空结构，打印时不需要额外添加支撑就能直接成型，躯体内部做了适度的空腔处理，既减少了打印耗材的用量，也能降低整体重量，让触手活动的时候不会因为头重脚轻出现倾倒的情况。八条触手的铰接结构是整个设计的核心，每一节触手的连接部位都采用了球头铰接的变体结构，没有采用传统的销轴连接，避免了装配环节，打印完成后直接就能活动，每一个关节的转动角度都做了限位设计，既保证触手可以向任意方向弯曲摆动，模拟真实章鱼在水中游动的姿态，

　　也不会因为转动角度过大出现关节脱开的情况。每节触手的截面做了渐变处理，靠近躯体的位置关节尺寸更大，提供足够的连接强度，往触手末端延伸的时候关节尺寸逐步缩小，让末端的活动更加灵活，触手表面的凸起纹理也和关节位置做了对齐，不会因为纹理设计影响关节的活动行程。从实际应用场景来看，这类铰接结构的仿生打印件，除了作为桌面解压摆件之外，也可以作为3D打印入门的结构验证样件，很多刚接触FDM打印的用户，可以通过打印这个模型测试自己设备的公差控制水平，要是关节处打印出来过紧，可以稍微调整打印的流量参数或者XY轴的补偿值，要是关节过松就适当降低打印温度或者提高冷却效率，是非常合适的3D打印校准测试件。同时这类全铰接免装配的结构设计思路，

　　也可以拓展到其他仿生柔性玩具的开发上，不需要额外的连接件，一次打印即可获得完整的可动产品，非常适合小批量的个性化定制生产。设计的时候也考虑了不同尺寸打印机的适配性，原始模型的整体尺寸控制在120mm左右的展开直径，普通的桌面级FDM打印机120mm见方的打印平台就能完整打印，要是用户需要更大的尺寸，也可以直接等比例缩放，因为所有的铰接间隙都是按比例设计的，缩放之后不会出现关节卡死或者松脱的问题，不需要额外调整结构参数。触手的每一个关节连接面都做了0.2mm的活动间隙，这个间隙是针对常规PLA耗材打印设置的，要是使用PETG或者ABS这类有一定韧性的耗材打印，也能保证关节活动顺畅，不会因为耗材的收缩率差异出现装配问题。

　　整个模型没有尖锐的棱角，所有边缘都做了R1以上的圆角处理，作为儿童玩具使用的时候也不会出现划伤的风险，关节的连接强度经过验证，正常的反复弯折不会出现断裂的情况，哪怕是不小心掉落到地面，因为PLA耗材本身有一定的韧性，加上铰接结构可以分散冲击力，也不容易出现碎裂的情况。在结构验证阶段，分别测试了0.15mm层高和0.2mm层高的打印效果，两种层高设置下都能保证关节的活动性能，0.15mm层高打印出来的表面质量更好，关节活动的阻尼感更均匀，0.2mm层高打印速度更快，适合快速打样使用。整个躯体的底部做了微平的处理，放置在桌面上的时候可以保持稳定，不需要额外的底座支撑，八条触手自然弯曲的时候可以形成稳定的支撑面，哪怕是拨动触手改变姿态，也能保持放置的稳定性。
