Voron系列3D打印机Hemera挤出机安装固定支架

　　在桌面级FDM 3D打印设备的改装与组装场景中，挤出机的安装定位精度直接决定了耗材输送的稳定性，进而影响最终打印件的成型质量，尤其是针对Voron V0这类紧凑型桌面3D打印机，狭小的机身内部空间对挤出机安装支架的结构紧凑度、安装定位精度都提出了极高的要求。这款适配Hemera Bowden挤出机的安装支架，正是针对Voron V0及Voron V0.1机型的安装空间特性设计，核心作用是为Hemera挤出机提供可靠的安装基准，确保挤出机的送料路径与近端送料结构保持精准同轴，避免因安装偏移导致的耗材送料阻力波动、送料打滑、耗材研磨等常见打印故障。

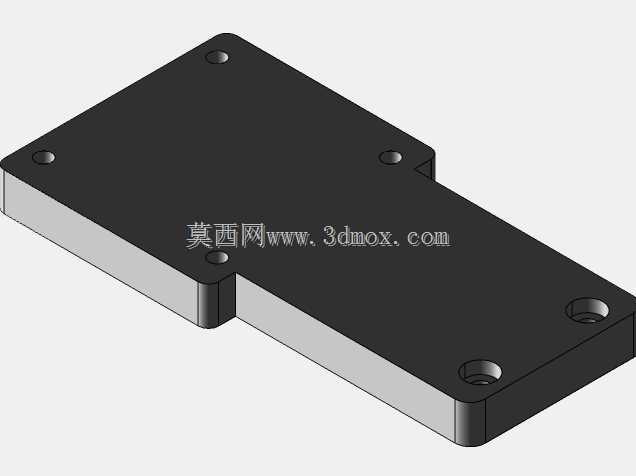

　　从结构设计思路来看，这款支架采用一体化平板式承载结构，主体为矩形承载板搭配单侧延伸的定位边，整体结构无多余冗余设计，最大化压缩安装占用空间，适配V0系列机型紧凑的龙门内部安装边界。支架板面共设置6处沉头安装孔位，其中4处孔位用于支架本体与Voron V0机型的亚克力安装面板的锁紧固定，剩余2处孔位用于Hemera挤出机底座与支架的连接固定，所有沉头孔的深度均经过匹配设计，确保螺丝锁紧后钉头完全没入板面，不会出现凸起干涉挤出机安装平面、或是剐蹭打印机运动部件的问题。

　　在安装边界的适配设计上，支架的整体厚度控制在适配M3规格螺丝的有效啮合长度范围内，既保证了支架自身的结构刚性，避免挤出机工作过程中因支架形变导致的送料路径偏移，又不会过度占用Z轴方向的运动空间，不会压缩打印机的有效打印行程。安装流程的设计也充分考虑了DIY组装用户的操作便利性：首先通过M38规格螺丝将Hemera挤出机锁紧在支架对应的安装孔位上，锁紧过程中明确控制螺丝锁紧力矩，避免过度锁紧导致支架安装孔位滑丝、或是挤出机底座受力开裂出现脱落风险；待挤出机与支架组合为整体组件后，再通过M312规格螺丝将整个组件固定在V0机型的亚克力安装面板上，安装过程中可通过支架侧边的定位边快速对齐安装基准，无需反复调整挤出机的朝向角度，即可保证送料路径与热端进料口的同轴度符合设计要求；安装完成后可通过微调挤出机的固定螺丝松紧度，调整送料齿轮与耗材的啮合压力，保证送料力度适中，既不会因压力过大导致耗材被研磨碎裂，也不会因压力过小出现送料打滑的问题。

　　针对3D打印自制该支架的场景，结构设计也做了对应的工艺适配：切片参数设置上，填充率设置为40%即可满足使用强度要求，填充样式可选择栅格、回转体、蜂窝、三角形或立方体等常用高强度填充结构，层厚设置为0.2mm可平衡打印精度与打印效率，挤出宽度强制设置为0.4mm匹配常规0.4mm口径喷嘴的出料特性，墙数最小设置为4层保证支架侧壁的结构强度，顶层与底层实心填充层数最小设置为5层，确保安装孔位周边的结构密实度，避免锁紧螺丝时出现孔位开裂的问题。需要注意的是，Voron V0机型原配的亚克力安装面板无需做额外的打孔或切割修改，即可直接适配该支架的安装孔位，大幅降低了用户的改装难度，安装完成后可直接配合原机的运动系统进行调试，无需调整原有运动行程的限位参数。

　　从实际使用场景的适配性来看，这款支架解决了紧凑型Voron 3D打印机改装Hemera挤出机时的安装定位难题，避免了用户自行设计支架时容易出现的孔位错位、安装干涉、结构强度不足等问题，挤出机安装完成后送料路径的同轴度可得到有效保证，在长时间高速打印、柔性耗材打印等对送料稳定性要求较高的场景下，能够有效减少送料故障的出现概率，提升打印过程的稳定性与成型件的表面质量。支架的边角位置均做了小尺寸的倒角处理，既避免了安装过程中尖锐边角划伤操作人员，也减少了打印过程中支架边角与打印机运动部件、线材等发生剐蹭干涉的风险，整体结构完全适配V0系列机型的内部空间布局，不会对原有设备的走线、散热等结构造成影响。
