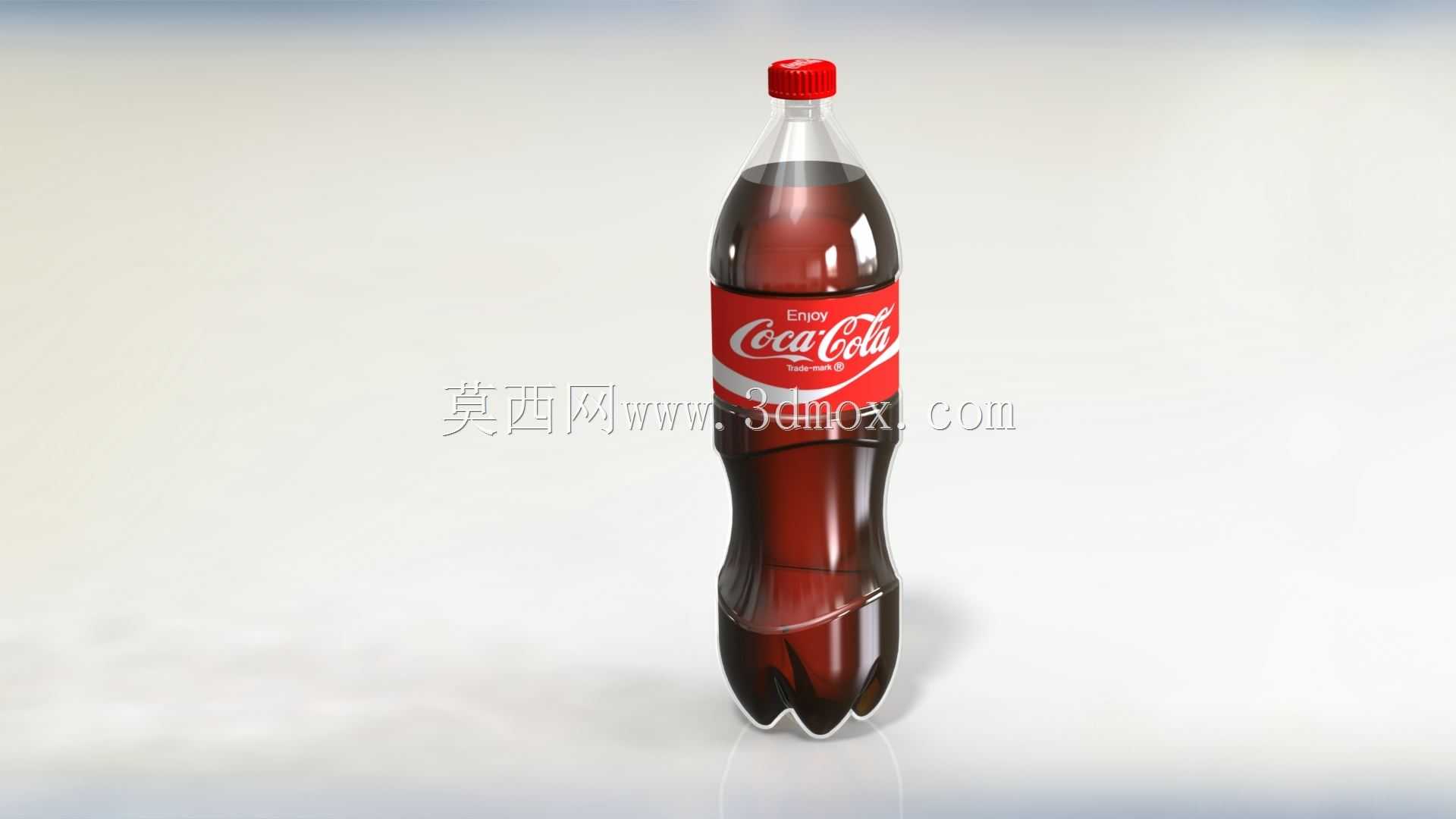

可口可乐塑料包装瓶三维结构建模

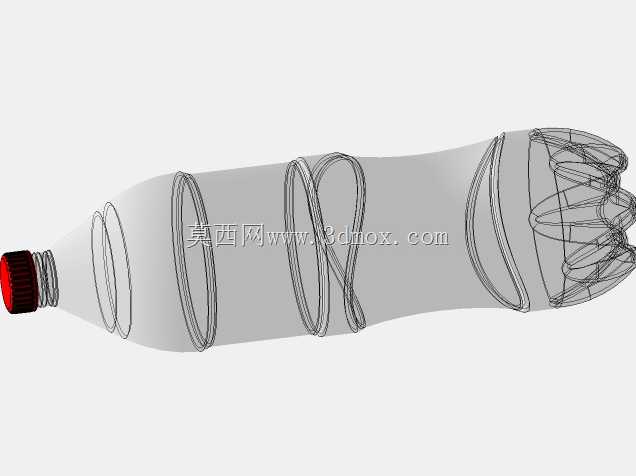

　　日常快消饮品的包装设计中，塑料瓶装碳酸饮料的容器结构需要兼顾灌装生产适配、运输堆叠强度、消费者握持手感、内容物保压性能等多重需求，这款可乐瓶的三维建模完全围绕量产全流程的工程需求展开，没有多余的装饰性结构，每一处曲面和加强筋都对应实际生产使用中的具体要求。从灌装生产线的适配角度看，瓶身整体的回转体特征适配现有高速旋转灌装设备的卡瓶、送瓶、旋盖工位定位，瓶口采用标准的PCO1881碳酸饮料瓶口结构，和行业通用的铝制防盗盖、塑料瓶盖的密封螺纹完全匹配，瓶口的支撑环尺寸严格匹配灌装线的星轮卡槽公差，能够在每分钟上万瓶的高速输送过程中不出现卡滞、跳瓶问题，瓶口端面的平面度控制在0.1mm以内，保证封盖后密封胶圈的压缩量均匀，

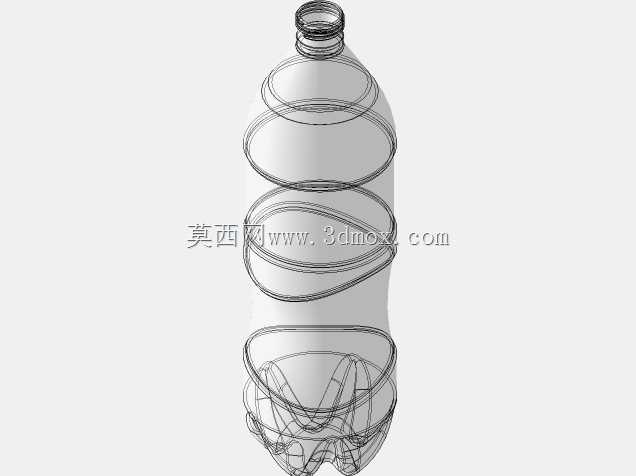

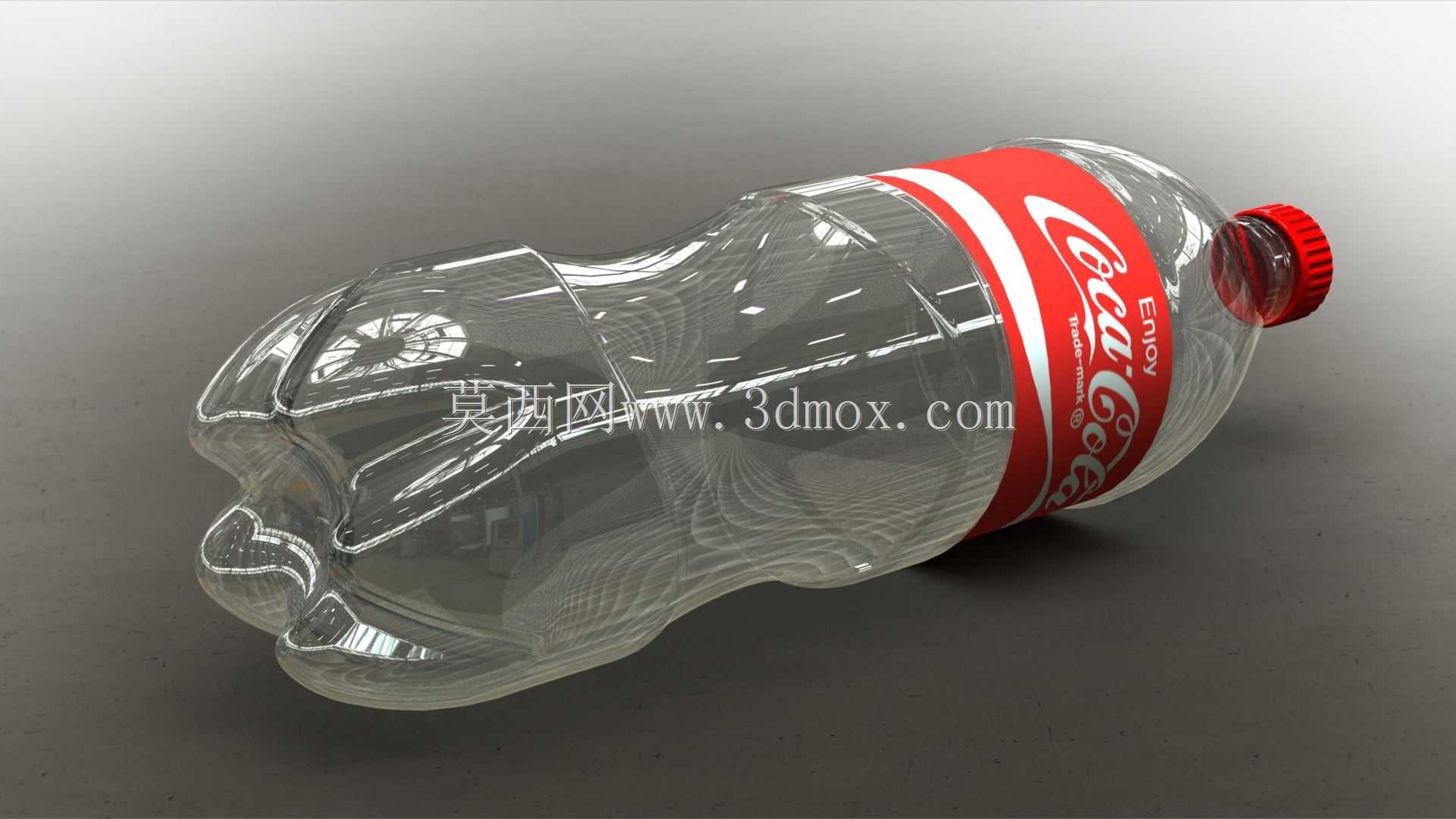

　　避免碳酸饮品的二氧化碳泄漏。瓶身中部的标签粘贴区域做了微凹的环带设计，环带的直径比上下相邻瓶身段小0.8mm，既能够保证套标或者贴标过程中标签的定位准确，不会在输送过程中出现标签移位，也能在多瓶热收缩膜包装的时候，让相邻瓶身的标签区域不会直接摩擦蹭掉印刷图案。瓶身的握持区域做了符合人体工学的内凹曲面，曲面的弧度贴合成年人手掌自然弯曲的形态，表面分布的五组纵向加强筋，一方面能够提升瓶身的径向抗挤压强度，避免消费者单手握持的时候瓶身过度变形导致饮品溢出，另一方面这些加强筋在空瓶运输的时候能够提供足够的堆叠支撑力，空瓶堆叠高度达到12层的时候不会出现瓶身压溃变形。瓶底的花瓣式五瓣结构是碳酸饮料瓶的核心承压结构，

　　每个花瓣的凸起弧度都经过力学仿真优化，能够均匀分散内部碳酸气体产生的内压，常温下内部0.4MPa的二氧化碳压力不会让瓶底出现鼓胀变形，同时花瓣结构的凹槽能够在灌装后冷却过程中容纳瓶身的收缩变形量，避免瓶底突出导致瓶子无法稳定直立放置。从材料使用的角度，整个瓶身采用等壁厚拉伸吹塑的工艺设计，瓶身主体壁厚控制在0.3mm左右，加强筋和瓶底位置的壁厚适当增加到0.35mm，在保证结构强度的前提下尽可能减少PET材料的用量，符合快消品包装轻量化的行业趋势。建模过程中所有的曲面过渡都采用G2连续，避免拉伸吹塑过程中出现应力集中导致的瓶身开裂，瓶肩位置的大弧度曲面能够在跌落测试的时候分散冲击力，1.

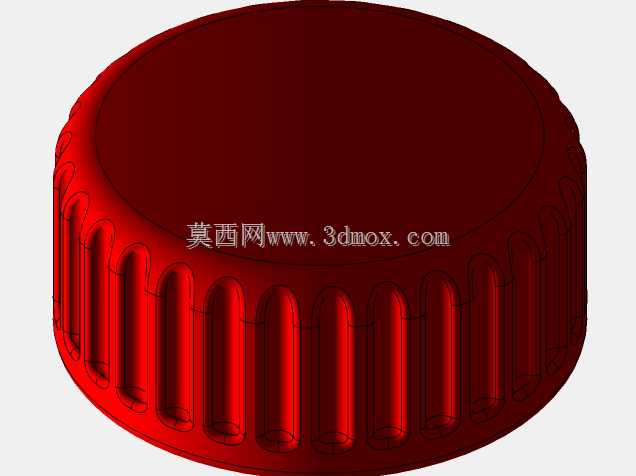

　　2米高度自由跌落至水泥地面的时候不会出现瓶身破裂、瓶盖脱落的问题。在运输堆叠场景下，瓶肩的斜面角度和瓶底的花瓣凹槽尺寸匹配，上层瓶子的底部能够刚好卡入下层瓶子的瓶肩位置，整托堆叠的时候不会出现滑垛问题，堆码高度达到1.5米的时候下层瓶身的变形量控制在2%以内，不会影响产品的外观和密封性能。针对冷藏展示的场景，瓶身的曲面曲率经过优化，冷柜层架上放置的时候不会出现倾倒，瓶身的透明材质区域和标签区域的视觉比例符合快消品的终端陈列要求，能够在货架上快速被消费者识别。整个建模过程完全还原量产瓶的所有结构细节，包括瓶口的防盗环连接桥、瓶盖的防滑齿、瓶身的脱模斜度，所有尺寸都和实际量产产品的公差带匹配，既可以用于包装结构的力学仿真验证，也可以用于灌装生产线的工位调试模拟，还能作为快消品陈列场景的三维素材使用。
