百威款棕色玻璃啤酒瓶外观结构三维数模

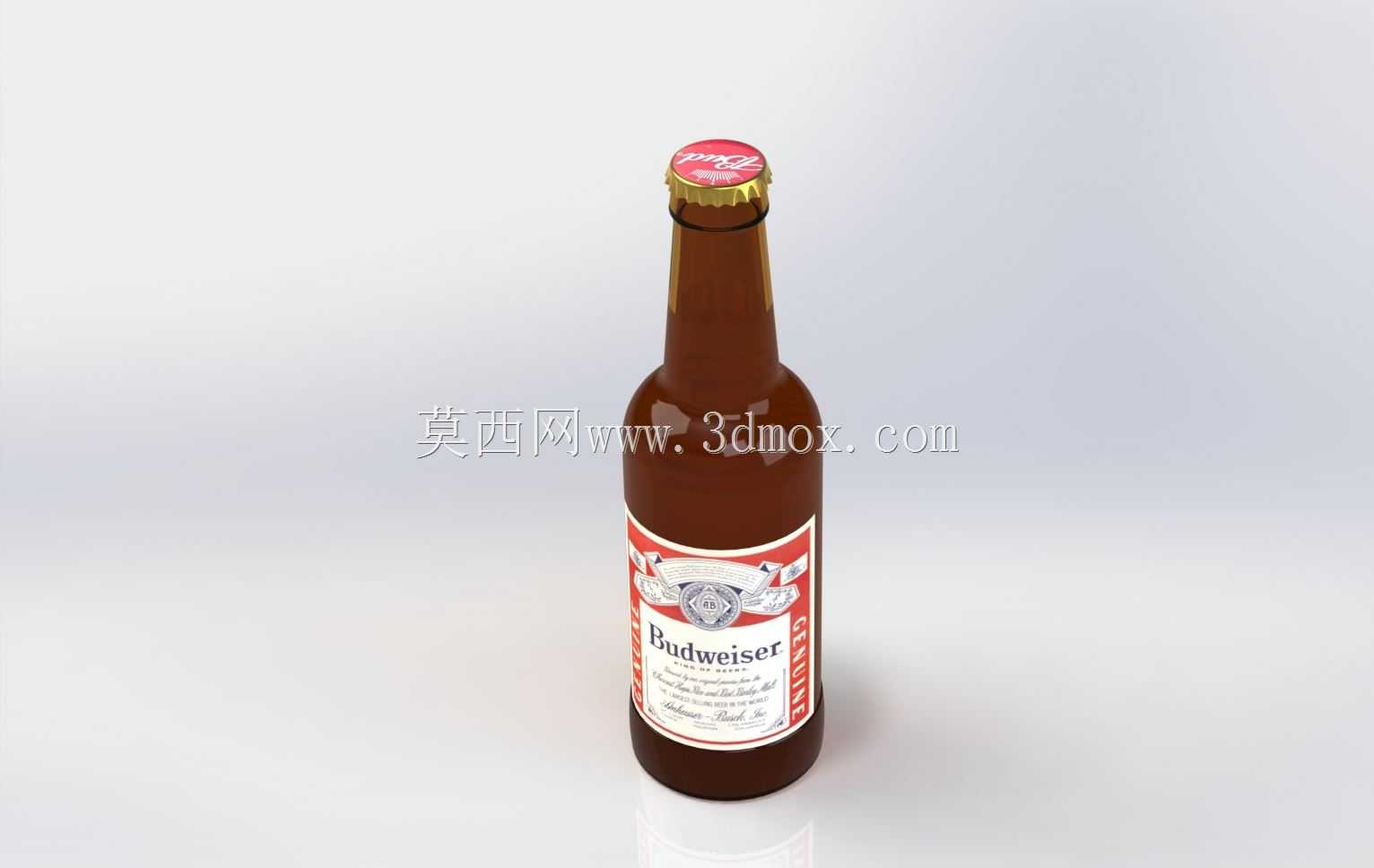

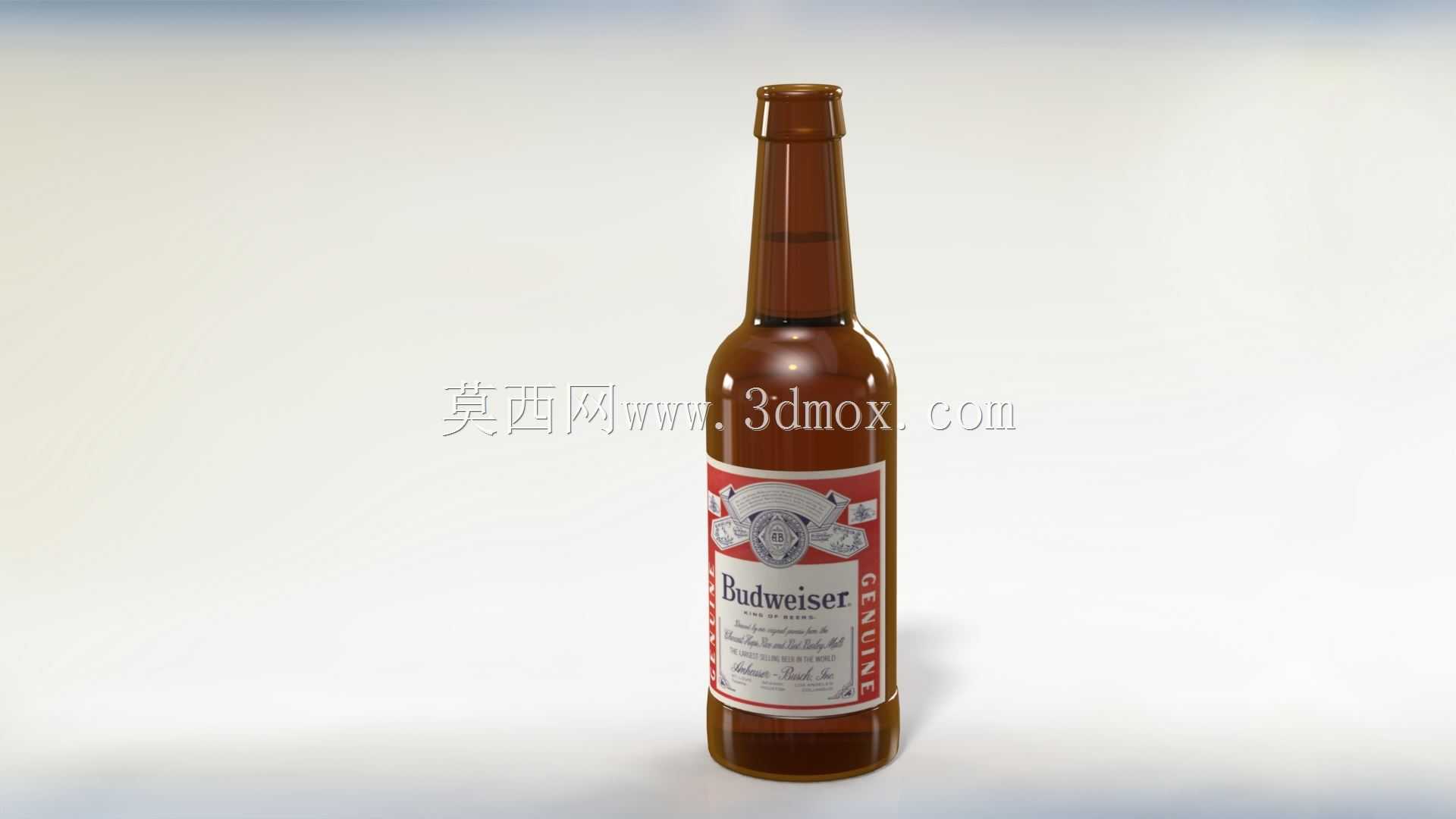

　　日常快消品包装结构设计中，玻璃啤酒瓶的三维建模是包装结构验证、灌装生产线适配、外观视觉打样环节的核心基础数模，这类数模的精度直接影响后续产线调试、包装材料选型、终端陈列效果模拟的实际落地效果。这款棕色玻璃啤酒瓶的建模过程，首先围绕玻璃容器的成型工艺特性展开，棕色玻璃材质本身具备阻隔紫外线的功能，能够避免啤酒内的酒花成分在光照下发生光氧化反应，产生俗称“日光臭”的不良风味，这也是啤酒品类长期沿用棕色玻璃瓶作为核心包装的核心原因，建模时首先还原了瓶身的琥珀色玻璃材质光学特性，兼顾了实体渲染时的透光、折射表现，能够直接用于产品宣传渲染、包装打样的视觉验证环节。从结构尺寸来看，这款瓶型属于常规330ml容量的流通款啤酒瓶，

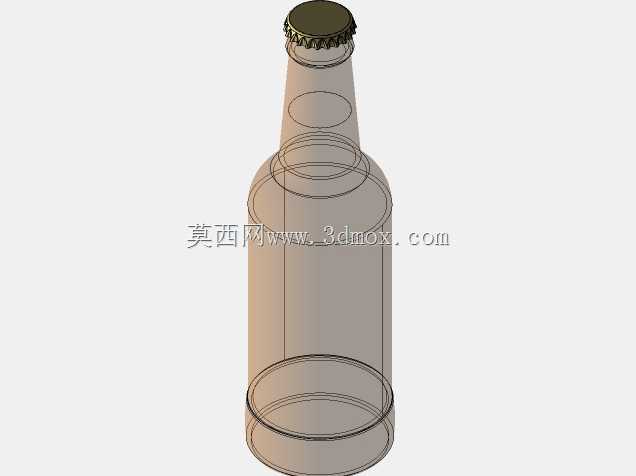

　　建模时严格遵循国内啤酒灌装生产线的通用适配边界，瓶身总高控制在240mm左右，瓶身最大外径为66mm，瓶口采用标准皇冠盖压合结构，瓶口外径29.6mm，内径16.5mm，瓶口封合位置的环形凸台尺寸完全匹配通用皇冠盖的压合尺寸公差，能够直接适配现有啤酒灌装线的洗瓶、灌装、压盖、贴标全工序工位的定位要求，不需要对现有产线的夹具、导板、压盖头进行额外调整，可直接导入产线仿真软件做工位干涉验证。瓶身的结构设计上，瓶肩位置采用15度左右的圆弧过渡，既能够降低玻璃生产过程中的瓶肩应力集中问题，减少吹制成型过程中的冷爆、厚薄不均缺陷，也能够在灌装、运输过程中降低碰撞破损率；瓶身直段位置做了微弧收腰处理，既提升了手持握持的摩擦力，

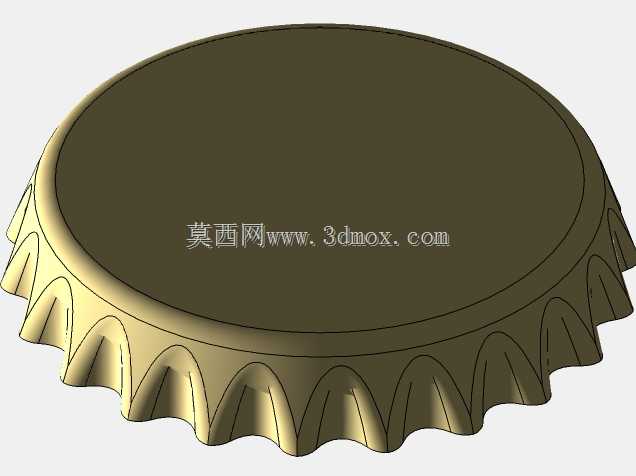

　　也能够在贴标环节让瓶标与瓶身贴合更紧密，避免贴标褶皱、翘边问题；瓶底采用内凹式厚底结构，凹底深度控制在25mm左右，既能够提升瓶身竖直放置的稳定性，也能够通过加厚的底部玻璃抵消灌装、运输过程中的底部冲击，同时凹底结构也能够让瓶内的少量酵母沉淀集中在凹底环形区域，避免倒酒时沉淀物随酒液流出影响观感。瓶身的标签区域做了专门的结构预留，主标位置的瓶身直段圆柱度公差控制在0.2mm以内，保证标签贴附后无气泡、无错位，颈标位置的瓶颈直径做了等直径段设计，匹配颈标的贴标尺寸要求，瓶盖部分还原了皇冠盖的锯齿结构与顶部印刷标识位，能够完整还原成品的外观细节。在实际应用场景中，这类玻璃瓶三维数模除了用于包装结构本身的设计验证外，

　　还可以用于灌装生产线的虚拟调试，将数模导入产线仿真软件后，可以验证洗瓶机的卡瓶板间距、灌装机的灌装阀对位精度、压盖机的压盖头行程、贴标机的标纸送料位置是否存在干涉，提前规避产线调试过程中的撞瓶、卡瓶问题，减少现场调试的物料损耗与时间成本；同时也可以用于终端陈列的视觉模拟，将瓶模导入商超货架、餐饮终端的场景渲染中，提前验证产品在不同陈列环境下的视觉辨识度，为包装设计的视觉优化提供三维参考；此外在物流运输环节，还可以基于瓶身的三维数模做纸箱内衬的缓冲结构设计，根据瓶身的外形轮廓匹配瓦楞纸内衬的卡槽尺寸，验证堆码、运输过程中的冲击受力情况，优化包装缓冲结构，降低运输过程中的破瓶率。建模过程中对玻璃壁厚做了等比例还原，瓶身壁厚控制在3mm左右，瓶肩、瓶底位置的壁厚做了加厚处理，完全匹配实际玻璃吹制工艺的壁厚分布规律，避免出现数模壁厚均匀不符合实际生产工艺的问题，数模的曲面连续性达到G2级别，导入结构分析软件后可以直接做玻璃容器的应力分布仿真，验证瓶身在垂直载荷、侧向挤压工况下的结构强度，为玻璃瓶的轻量化设计提供数据支撑，在保证结构强度的前提下减少玻璃原料的用量，降低包装成本。
