沃克斯豪尔Vectra SRI乘用车辆轮毂结构

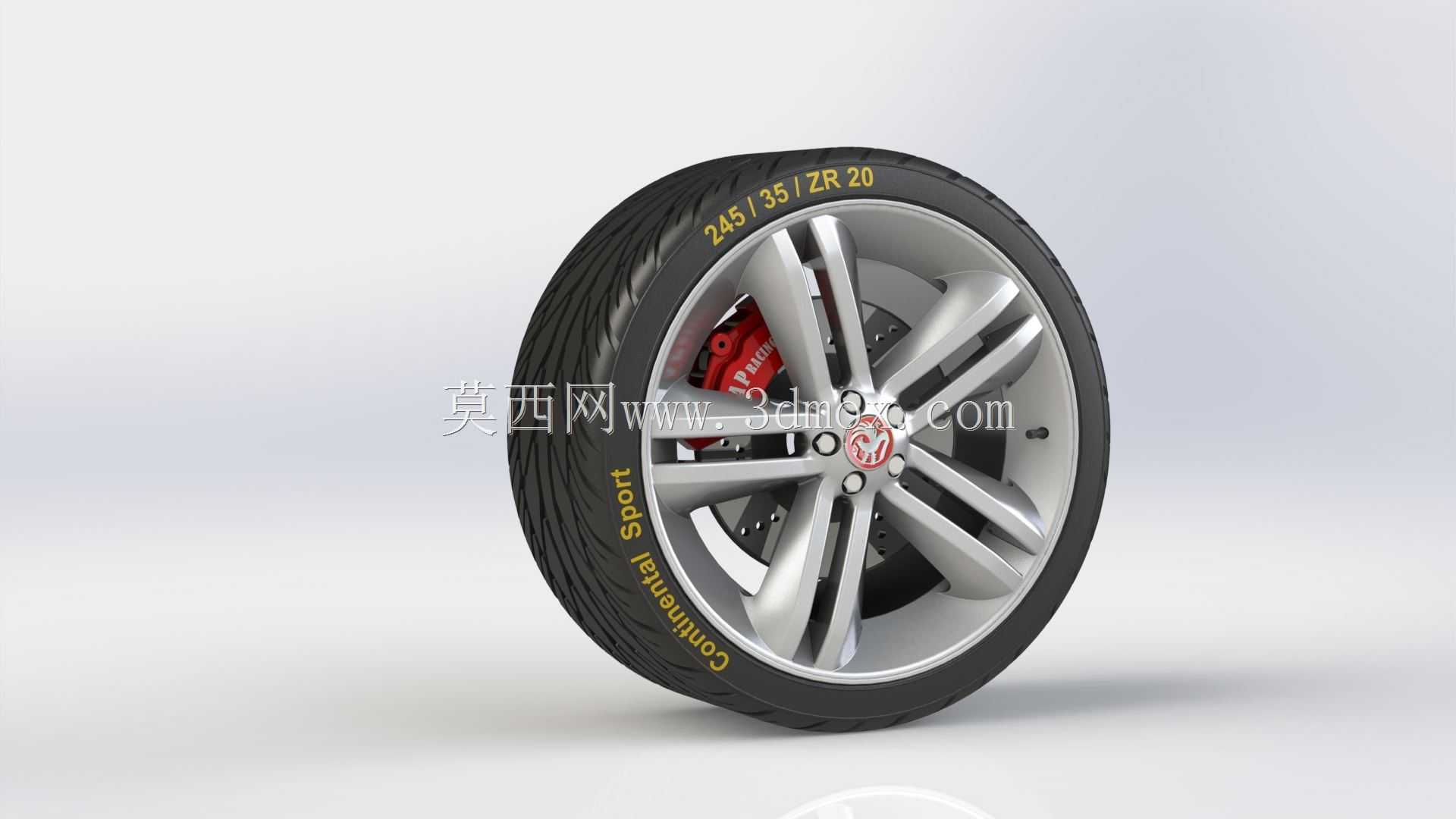

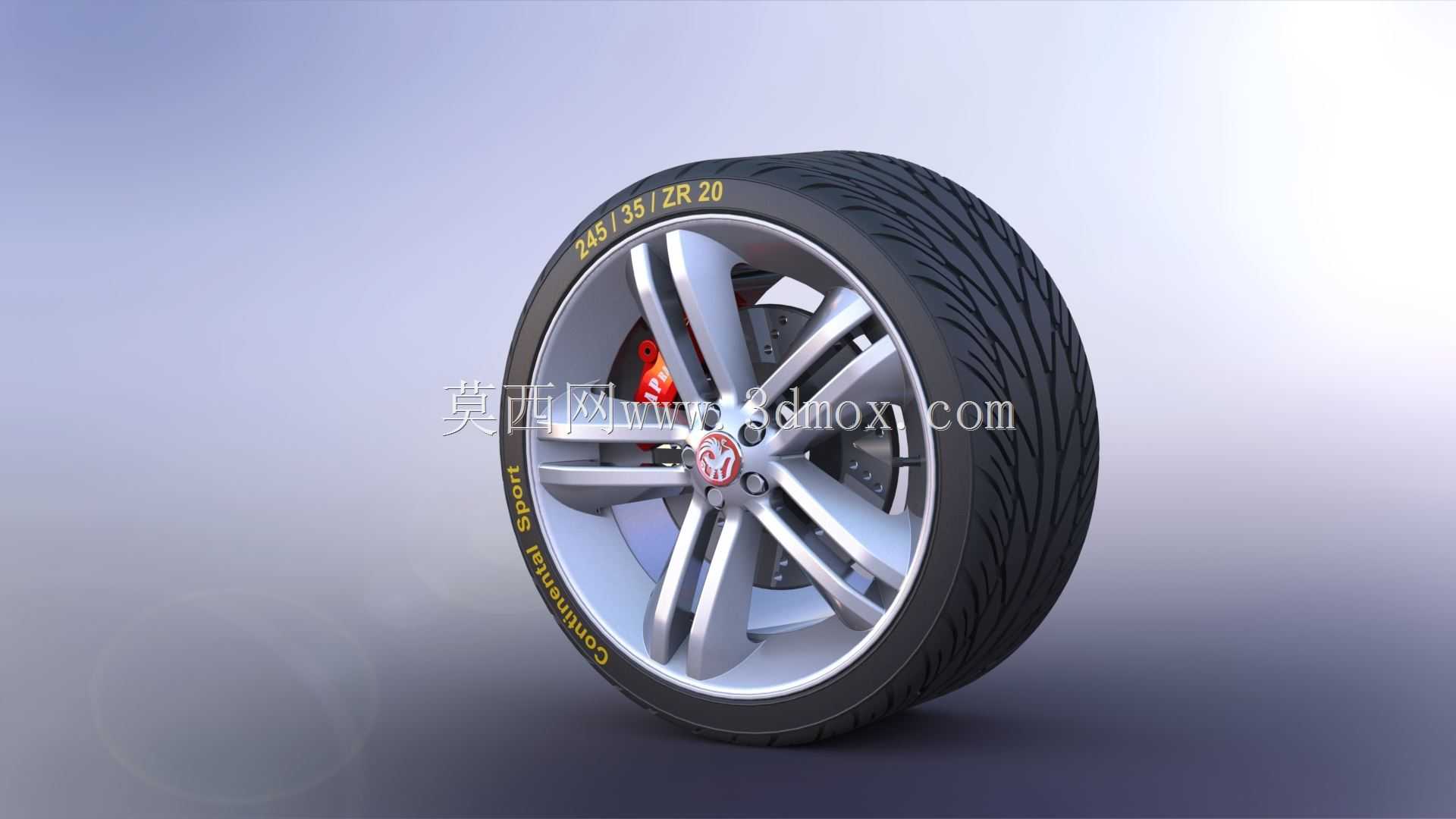

　　这套轮毂总成的建模工作，最初是承接乘用车辆底盘行走系统匹配验证的需求开展的，日常做整车性能仿真、底盘改装方案校核时，这类高精度的行走部件模型是必不可少的基础载体，很多刚入行的工程师做整车装配时容易忽略轮毂与周边部件的边界干涉问题，往往把轮辋简化成圆柱壳体，等到实车试装时才发现卡钳蹭辐条、轮胎蹭轮拱内衬的问题，反而要花费更多时间返工调整。从结构组成来看，整个总成包含了子午线轮胎、多辐式铝合金轮辋、通风制动盘、对置活塞制动卡钳、轮毂轴承安装座、轮心装饰盖几个核心部分，建模时完全按照实车装配的层级关系做了配合约束，每个部件的配合面都预留了实际生产中的公差间隙，不会出现建模时完全零间隙导致的装配干涉误判。

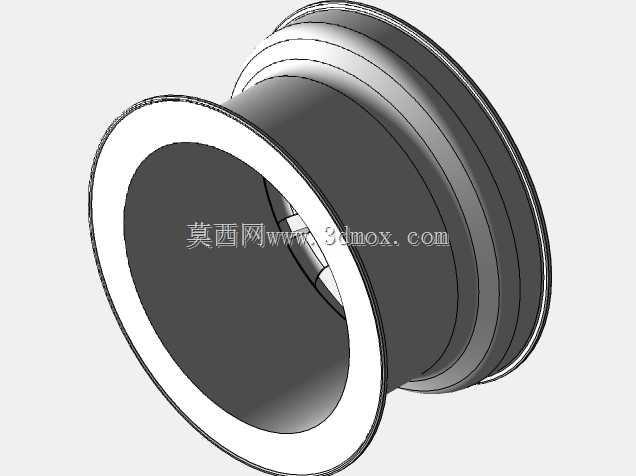

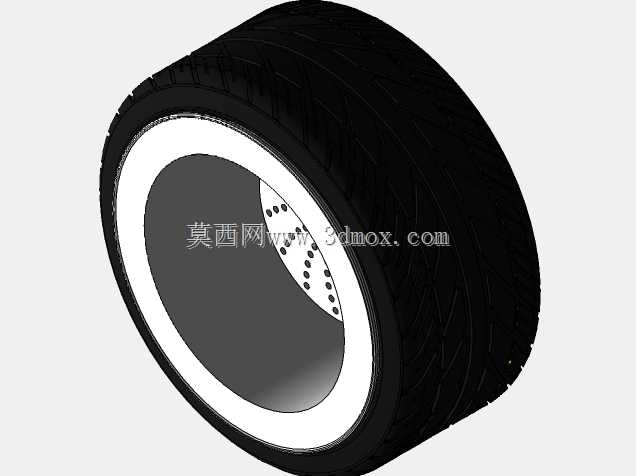

　　轮辋部分采用的是十辐双条式的铝合金铸造结构，辐条的截面做了变厚度设计，靠近轮心安装座的位置厚度更大，向轮缘方向逐步收窄，这种设计一方面是兼顾铸造时的金属液流动填充性能，避免厚大截面产生缩孔缺陷，另一方面是在满足轮辋径向、侧向刚度要求的前提下，尽可能降低旋转部分的簧下质量，对提升整车操控响应性、降低悬架系统冲击负载有明显作用。轮心的安装面做了精准的螺栓孔位布局，匹配乘用车常用的五孔安装规格，螺栓孔周围做了局部加厚的凸台结构，分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形。配套的轮胎部分还原了民用运动型轮胎的胎面花纹结构、胎侧标识细节，胎圈部分的轮廓完全匹配轮辋的胎圈座尺寸，做装配仿真时可以直接模拟轮胎充气后与轮辋的贴合状态，

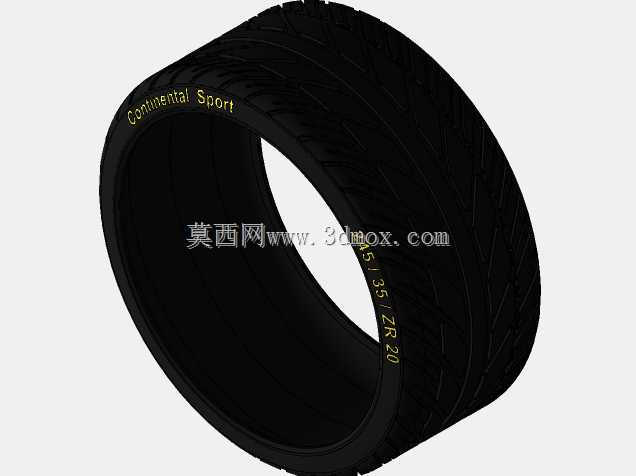

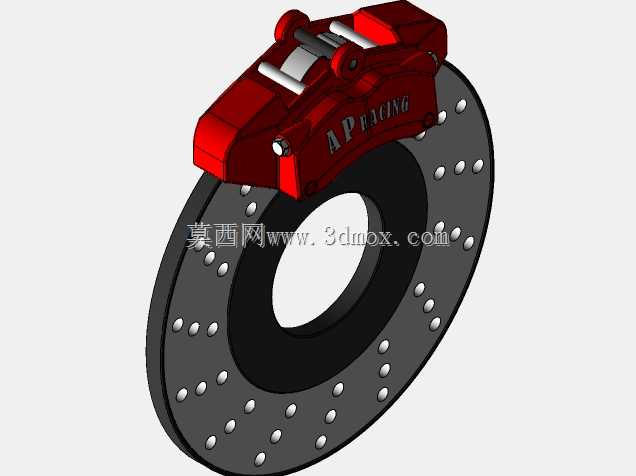

　　不需要额外调整轮廓参数。胎侧的扁平比参数对应运动型乘用车辆的配置，较低的胎壁高度可以减少过弯时的胎侧形变，提升转向的直接反馈感，同时胎面的花纹块布局也兼顾了干湿地抓地性能与日常行驶的静音需求。集成的制动系统部分，通风制动盘的内部通风道结构也做了还原，做制动系统热仿真时，可以直接导入模型计算连续制动时的风道散热效率，卡钳的安装支架位置、活塞布局都按照实车状态建模，卡钳与轮辋辐条内侧面预留了足够的安全间隙，即使在轮毂轴承出现最大允许旷量、轮胎发生最大侧向形变的极端工况下，也不会出现运动干涉。从安装边界来看，轮辋的偏距参数完全对应沃克斯豪尔Vectra车型的原厂轮拱空间，轮缘的外伸量不会超出翼子板的覆盖范围，

　　转向时轮胎的最大摆动轨迹不会与悬架摆臂、转向拉杆、轮拱内衬发生剐蹭，不管是做原厂配件的替换验证，还是做同规格改装轮毂的方案对比，这套模型都可以直接作为基准参考。建模过程中特意对轮辋的受力薄弱位置做了结构细节还原，比如辐条与轮辋连接的过渡圆角、气门嘴的安装开孔位置、轮缘的加强筋结构，这些细节在做有限元强度分析时会直接影响应力集中的计算结果，如果省略这些过渡特征，计算出来的疲劳寿命往往会比实际情况偏高，给后续的结构优化带来误判。轮胎部分的橡胶材质属性、轮辋的铝合金材质参数、制动盘的铸铁材质参数都可以直接关联到仿真模块的材料库中，不需要重新定义部件的材料属性，能大幅减少前期建模的准备时间。在日常的教学场景中，这套模型也可以用来讲解乘用车辆行走系统的装配逻辑、轮毂的结构设计要点、轮胎与轮辋的配合标准，很多初学者对轮辋的标称参数、偏距定义、孔位匹配规则没有直观认知，通过拆解这套三维模型的各个部件，可以很清晰地理解每个结构参数对应的实际作用，避免选型时出现参数错配的问题。另外在做整车外观渲染、改装效果预览时，这套模型的曲面精度足够支撑高分辨率的渲染输出，胎面的纹理、辐条的金属质感、卡钳的漆面细节都做了对应的分层处理，可以直接赋予材质输出展示效果，不需要再额外做曲面修补工作。
