奥迪四环标识带格栅纹理立体结构设计

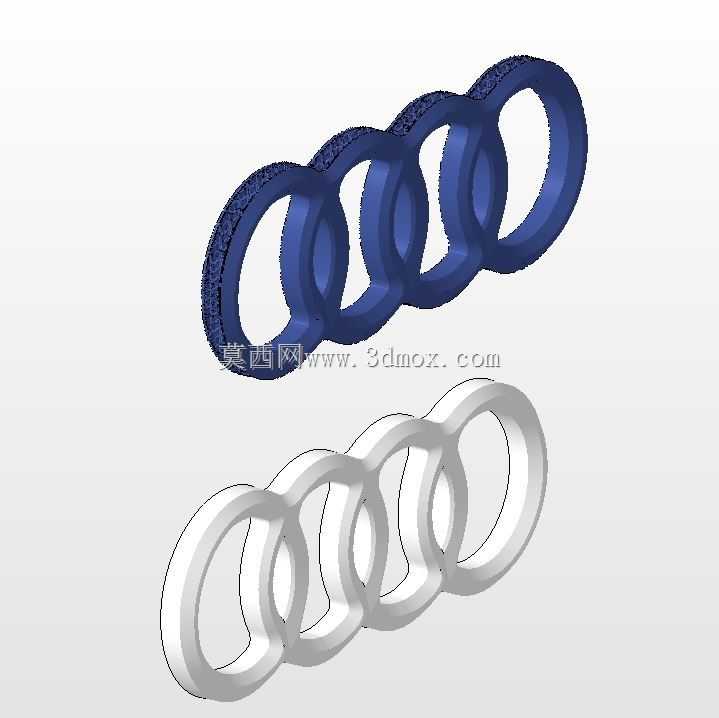

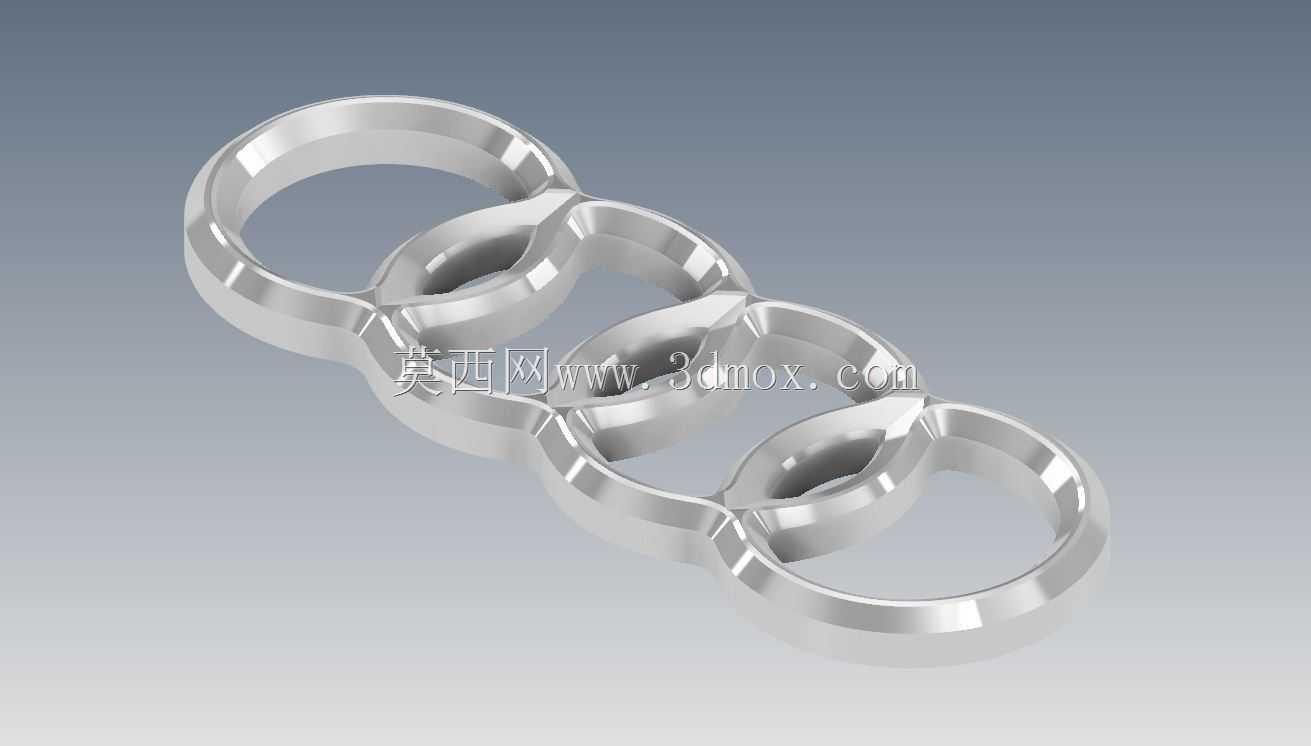

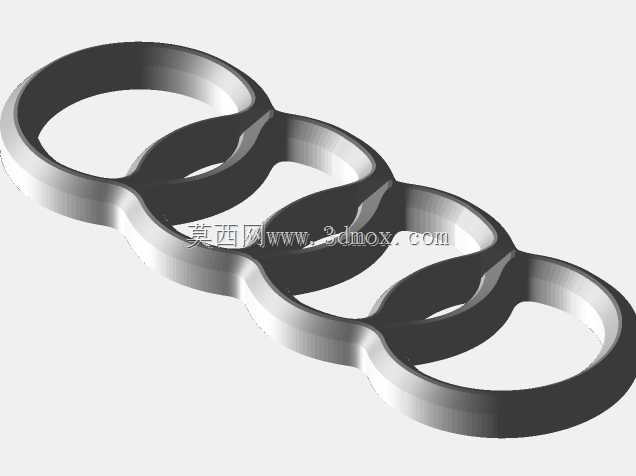

　　在汽车外饰标识的结构设计工作中，品牌标识的立体呈现效果直接影响整车前脸的视觉质感，本次完成的奥迪四环标识结构，同时覆盖了光滑质感版本与带格子纹理的版本，适配不同配置车型的外饰装配需求。从实际装车场景来看，这类标识主要布置于车辆前进气格栅中央、尾门中央、轮毂盖中心以及方向盘中央位置，不同安装位置对标识的厚度、背面安装结构有差异化要求，建模过程中需要同步考虑不同安装位的边界约束。设计初期首先梳理四环相扣的核心轮廓特征，四个等直径圆环按照固定间距相互交叠，交叠区域的曲面过渡需要保证连续顺滑，避免出现棱线错位导致的视觉违和感，光滑版本的标识表面做了微弧凸起处理，边缘做0.3mm的圆角过渡，既避免注塑生产过程中出现锐边缺陷，

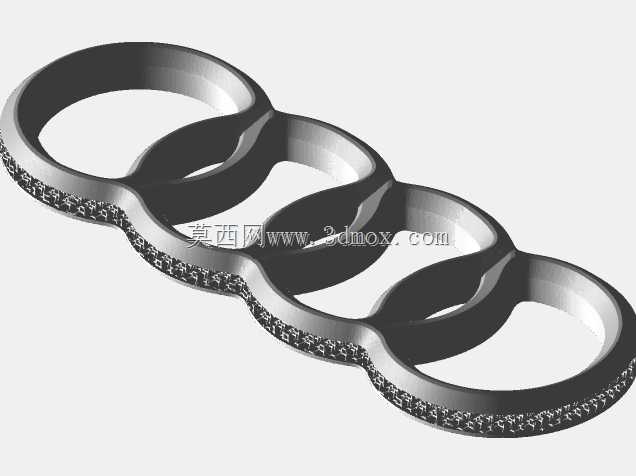

　　也能减少日常使用中边角磕碰掉漆的概率。带格子纹理的版本是在光滑版本的基础上，在标识正面区域做均匀的凹格纹理处理，纹理深度控制在0.2mm，格纹间距保持1.2mm均匀排布，这种纹理处理一方面可以提升标识的哑光质感，避免强光下出现大面积反光影响品牌识别度，另一方面细微的格纹结构可以掩盖注塑过程中可能出现的轻微表面缩痕，降低外观件的生产不良率。从安装边界来看，常规前脸格栅安装的标识整体外轮廓宽度控制在180mm-220mm区间，高度对应四环轮廓的比例保持固定，背面预留3M胶粘贴的平整区域，同时在上下对称位置预留两个定位柱孔，方便装配时与格栅上的定位柱配合，保证安装位置精度控制在±0.5mm以内，避免出现标识歪斜的装配问题。

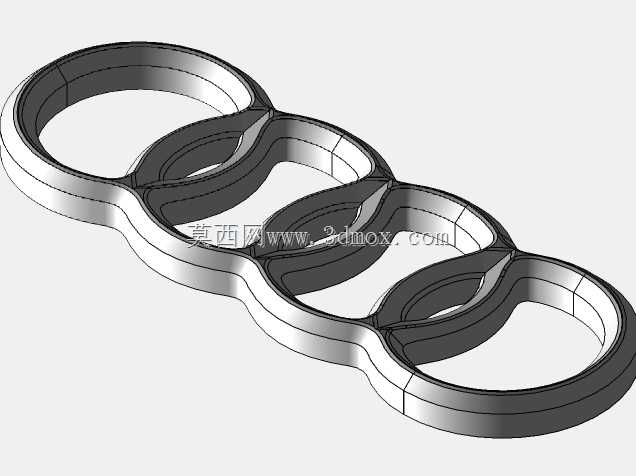

　　尾门安装的标识尺寸相对更小，整体宽度控制在120mm-150mm区间，背面除了粘贴胶层区域外，根据不同车型的尾门曲面，会对标识的安装基面做随形适配，保证标识粘贴后与尾门曲面的间隙均匀，不会出现边缘翘起的问题。建模过程中两个版本的标识共用基础四环曲面骨架，纹理版本通过在基础曲面上投影格纹曲线，做拉伸切除后再对格纹边缘做微小圆角处理，保证两个版本的外轮廓尺寸完全一致，生产时可以共用一套基础注塑模具，仅需要更换前模型腔的纹理镶件即可实现两种版本的切换，有效降低模具开发成本。细节处理上，四环相扣的交叠区域做了壁厚均匀化处理，整体壁厚保持2.5mm，避免壁厚差异过大导致注塑过程中出现缩水、翘曲变形问题，标识的背面做了均匀的加强筋排布，

　　筋位高度1.5mm，厚度1mm，既可以提升标识整体的结构强度，避免运输和装配过程中出现变形，也不会因为筋位过厚导致表面出现缩痕。针对不同安装场景的需求，建模时还预留了电镀工艺的厚度补偿，光滑版本标识表面需要做镀铬处理，电镀层厚度通常在0.02mm-0.03mm，建模时提前将外轮廓尺寸做负向补偿，保证电镀后的最终尺寸符合装配公差要求；带格纹的版本通常做哑光喷塑处理，不需要额外的尺寸补偿，但格纹的深度需要考虑喷塑层的厚度，避免喷塑后格纹被填充导致纹理模糊。实际装车验证环节中，这类标识需要通过高低温循环测试、耐洗车高压水枪冲击测试、耐紫外线老化测试，结构设计时的圆角过渡、壁厚均匀性、粘贴基面的平整度都会直接影响测试通过率，比如边缘圆角过小会导致高压水枪冲击时出现边缘起翘，壁厚不均会导致高低温循环后出现变形翘曲。两个版本的标识在结构上保持安装接口的通用性，同一款车型可以根据配置等级选择不同纹理的标识，不需要调整车身安装位的结构，大幅提升整车装配的通用性，减少生产线的物料管理成本。
