Evod款拆解式便携雾化烟具结构设计

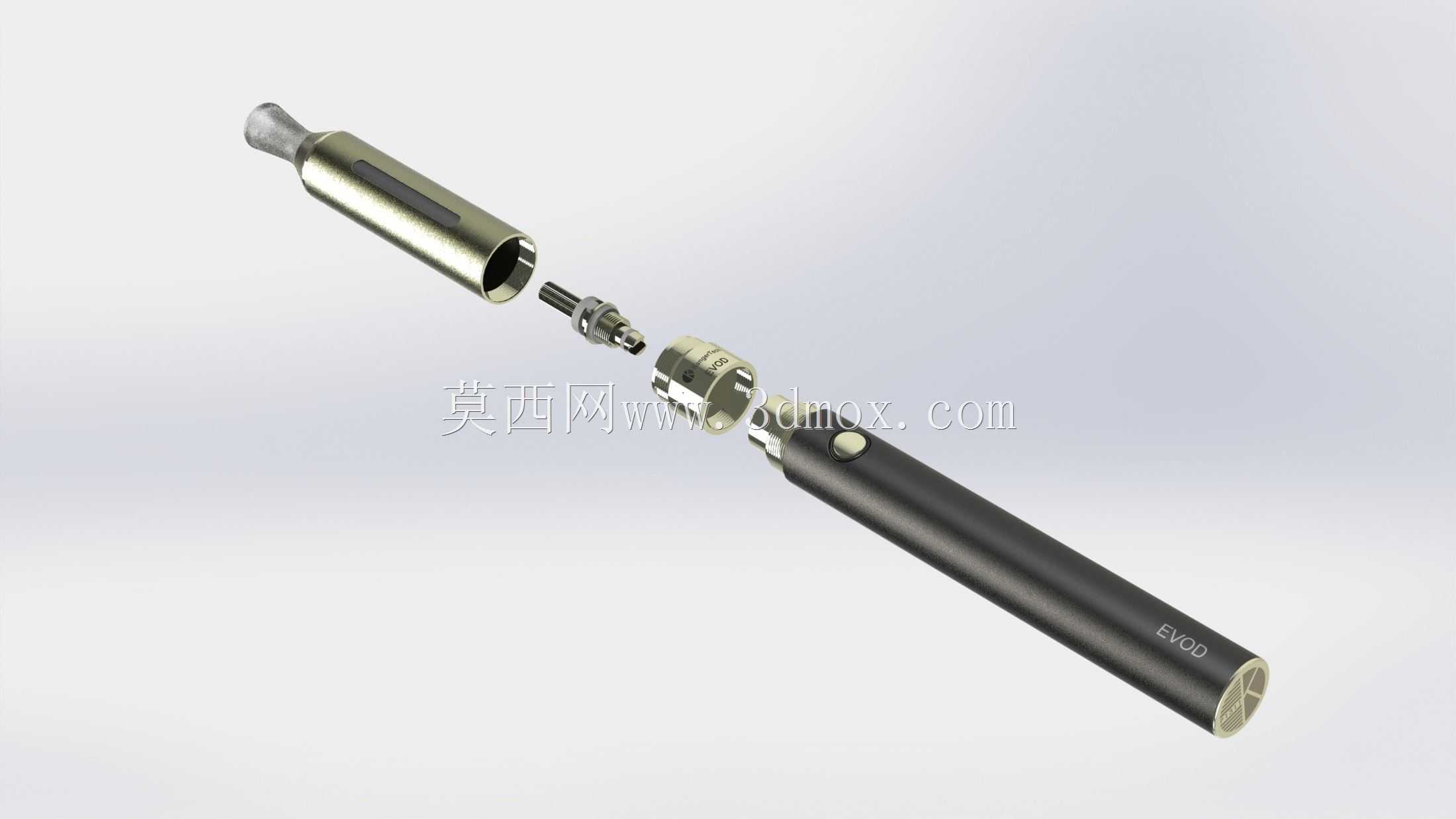

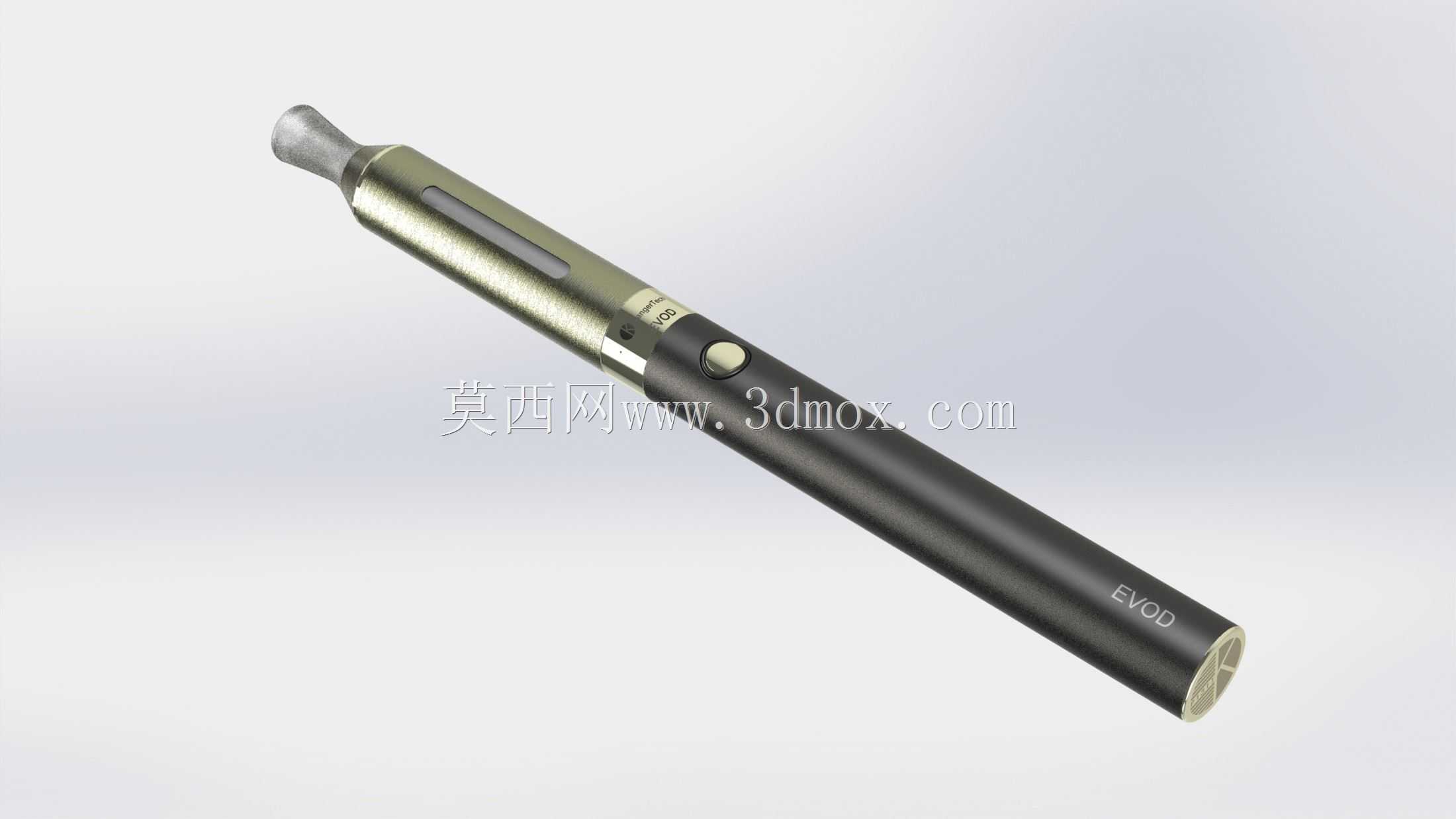

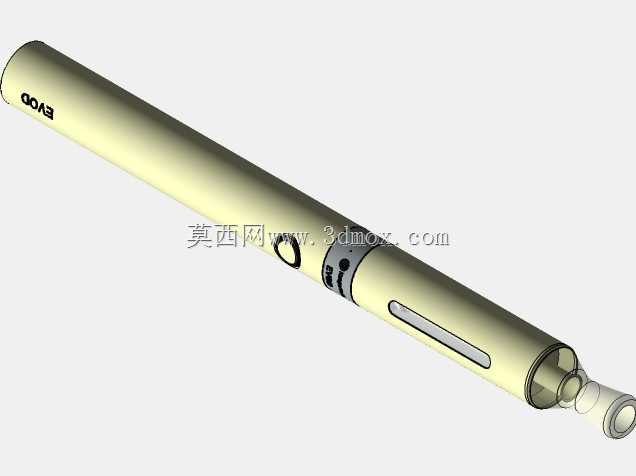

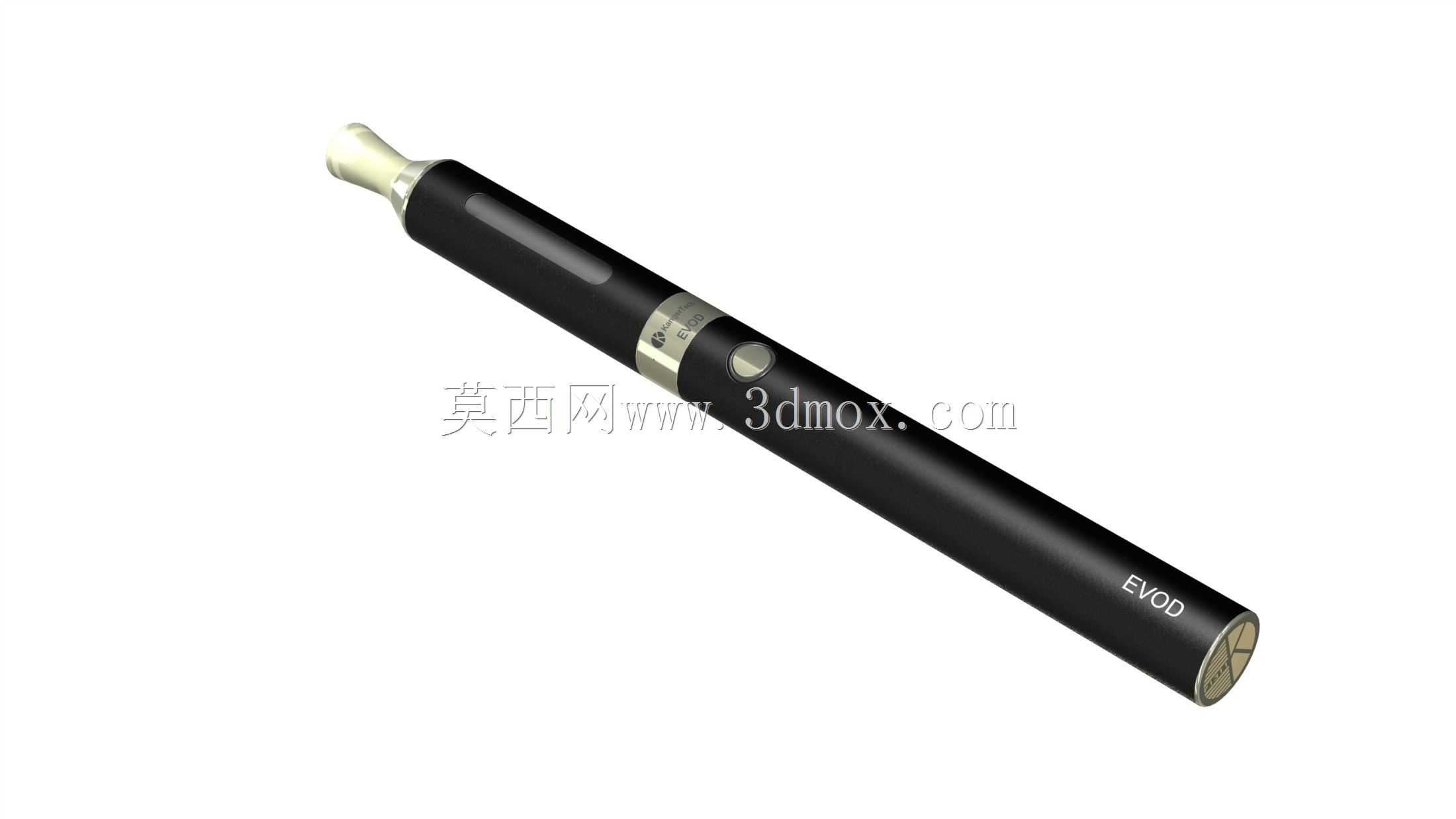

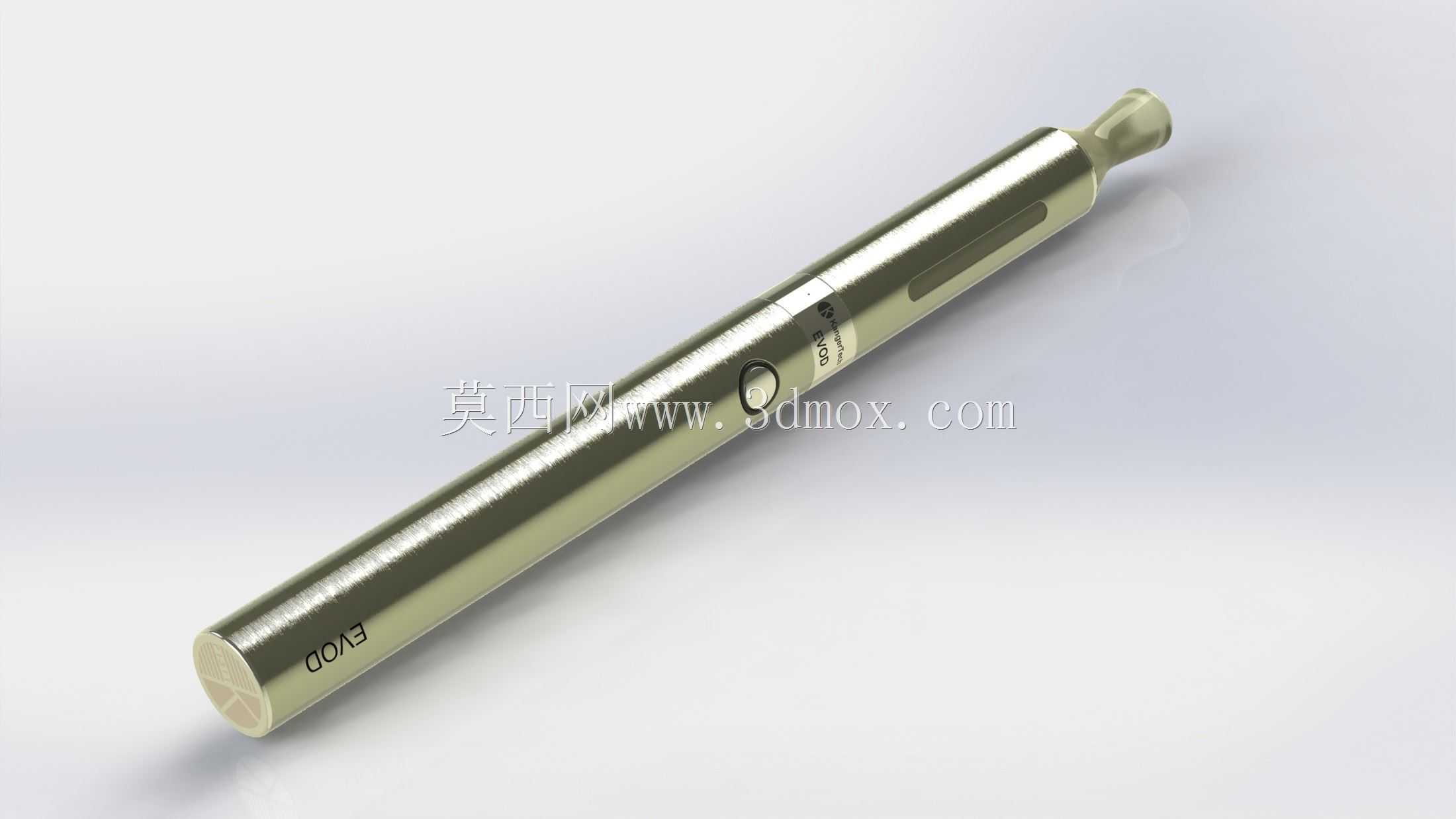

　　这款Evod款雾化烟具的结构设计，完全围绕日常随身使用的实际场景展开，整体采用笔式圆柱构型，拆分后可分为吸嘴段、雾化核心段、电池杆段三个独立装配模块，各模块之间采用标准螺纹副实现连接，既保证日常携带时的连接可靠性，也能让用户在更换雾化芯、补充雾化液时快速完成拆装，不需要额外辅助工具。从实际使用的场景来看，这类烟具主要面向有替代传统卷烟需求的日常随身使用场景，整体外形尺寸参照常规书写笔的握持直径设计，电池杆段直径控制在14mm以内，整体组装完成后的总长度控制在150mm上下，能够轻松放入常规衬衫口袋、牛仔裤小袋甚至小型随身包的侧袋中，不会出现突出硌身的问题，握持时的受力面贴合手指自然弯曲的弧度，长时间持握也不会产生明显的压痕。

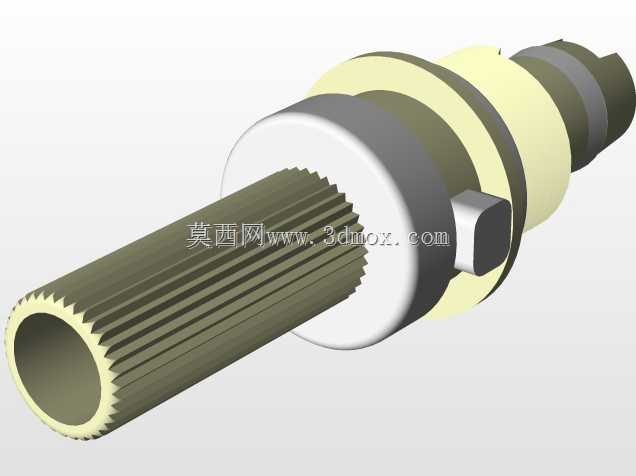

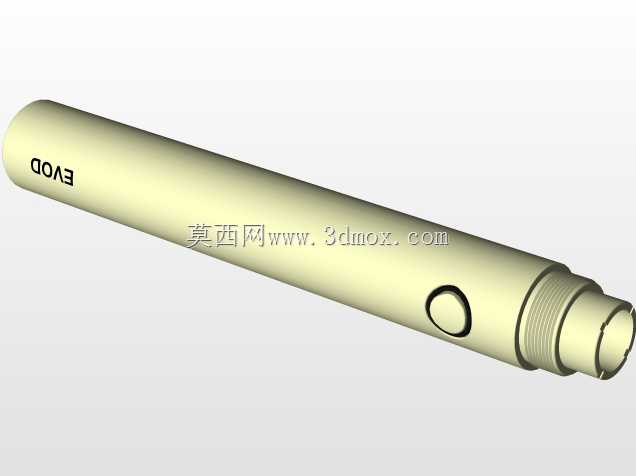

　　在功能特性的设计上，雾化核心段采用独立储油仓与发热芯分离的结构，储油仓为透明耐高温材质，用户可以直接观察内部剩余雾化液的容量，避免出现干烧损坏发热元件的问题；发热芯采用模块化快拆设计，当发热丝出现积碳、雾化效率下降时，只需要拧开雾化段底座，直接替换成品发热芯即可，不需要用户自行缠绕发热丝、调整电阻，大幅降低了日常维护的操作门槛。电池杆段的设计充分考虑了日常使用的误触风险，在杆身靠近雾化段连接端的位置设置了内嵌式物理按键，按键表面与杆身外圆弧面基本齐平，放入口袋时不会因为衣物挤压出现误触发的问题；按键内部设置了多档触发逻辑，连续快速按压五次才能实现电源通断，日常握持抽吸时的按压行程控制在1.2mm，按压力度设置在1.5N左右，

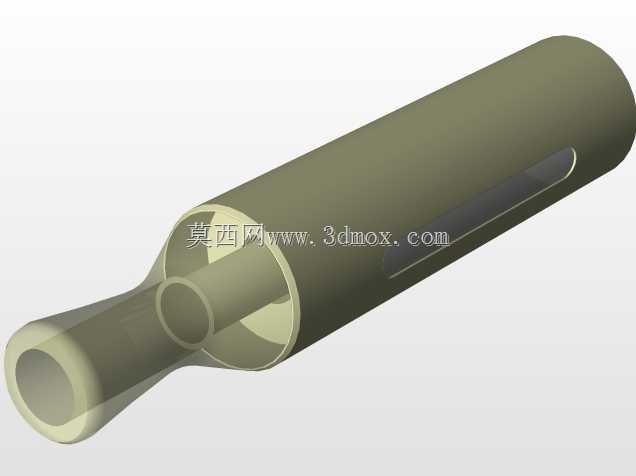

　　既不会因为按压力度过小出现误触发，也不会因为按压力度过大影响单次抽吸的操作手感。从设计思路的层面来看，这款产品的结构拆分完全遵循易维护、易生产的原则，所有连接螺纹均采用通用规格，不需要定制特殊规格的紧固件，各个密封位置采用标准O型硅胶圈实现静密封，既能够防止储油仓内的雾化液出现渗漏，也能在长期使用出现密封圈老化时，方便用户替换通用规格的密封件，不需要专门采购原厂定制配件。在安装边界的设计上，电池杆段与雾化段的连接螺纹采用统一的接口规格，除了适配原配的Evod雾化仓之外，也能够兼容同规格的其他类型雾化组件，给用户留下了足够的配件替换空间；电池杆尾端设置了标准的充电接口，接口外设置了软胶防尘塞，日常携带时可以阻挡口袋内的灰尘、毛絮进入接口内部，充电时只需要翻开防尘塞即可连接通用充电线，不需要额外配备专用的充电底座。吸嘴段的设计贴合人体唇部接触的弧度，采用圆滑收窄的锥形结构，接触边缘做了R1.5的圆角处理，不会出现尖锐棱角硌碰唇部的问题，吸嘴的内部气道采用直通气道设计，气道内壁做了镜面抛光处理，减少冷凝液在气道内壁的附着残留，降低使用过程中出现冷凝液吸入口中的概率。在结构强度的设计上，电池杆外壳采用铝合金材质做阳极氧化表面处理，既能够控制整体重量，单支完整产品的重量控制在45g以内，长时间放在口袋中不会有明显的坠重感，也能够抵抗日常携带时的摩擦、轻微磕碰，不会轻易出现表面掉漆、外壳凹陷的问题；储油仓采用耐高温的透明食品级材质，

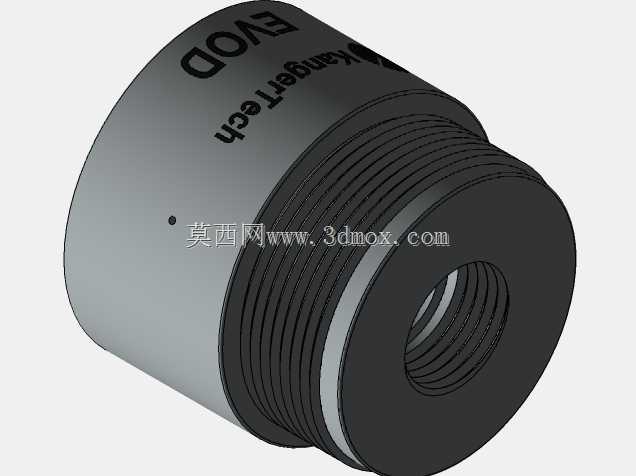

　　能够承受雾化芯工作时产生的局部高温，不会因为长期受热出现材质变脆、开裂的问题。各个模块之间的连接螺纹做了导角处理，用户在拆装时不需要精准对齐螺纹牙口，只需要轻轻旋转就能顺利旋合，避免出现螺纹错牙导致的连接滑牙问题；雾化段内部的导油结构采用多点导油设计，能够保证发热芯在不同握持角度下都能充分接触雾化液，即使是倒置、横置状态下抽吸，也不会出现导油不充分导致的干烧糊味问题。电池杆内部设置了过流、过压保护电路，当电池电压过低、发热芯短路时会自动切断供电回路，避免出现电池过放、发热芯异常高温的安全问题，电路部分整体灌封在电池杆内部，与外部结构完全隔离，即使出现少量冷凝液顺着螺纹缝隙渗入连接端，也不会接触到内部电路造成短路故障。
