金属滚花便携强光手持照明手电筒结构

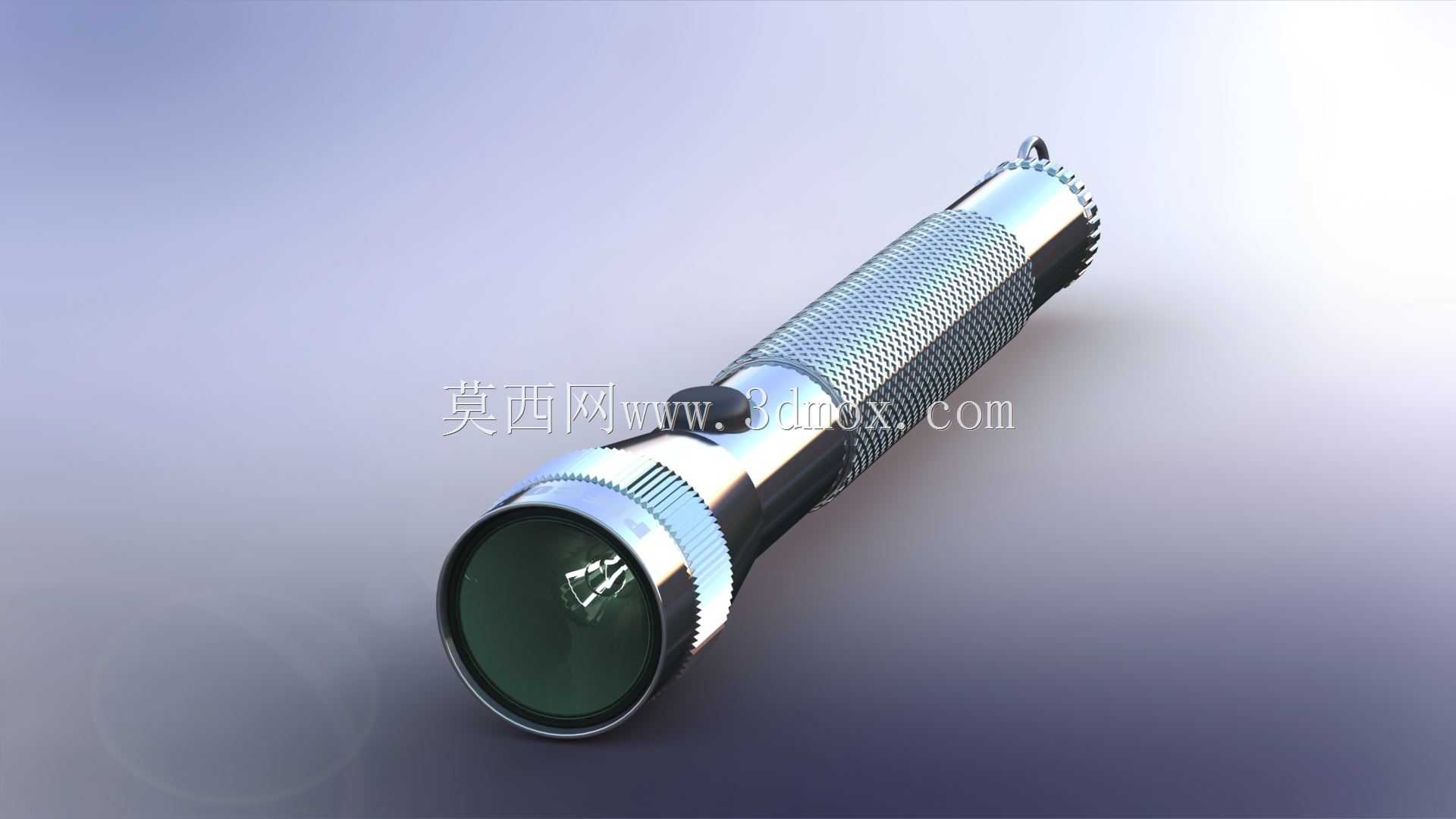

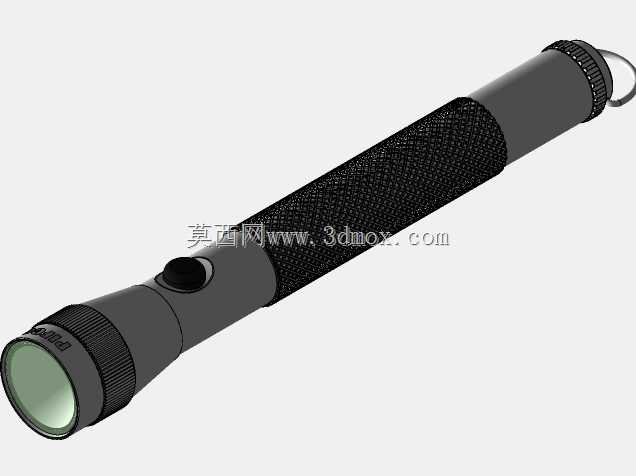

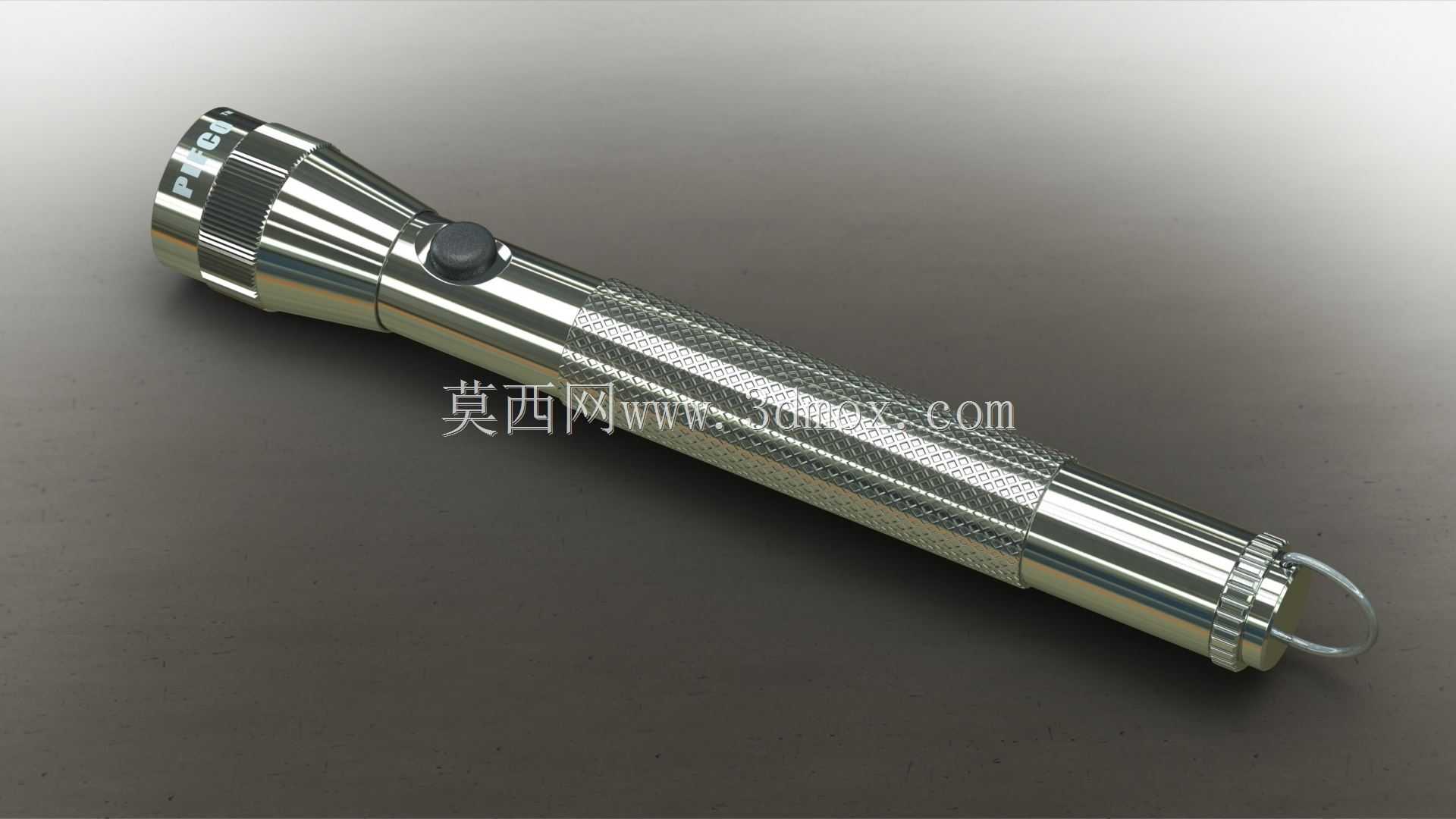

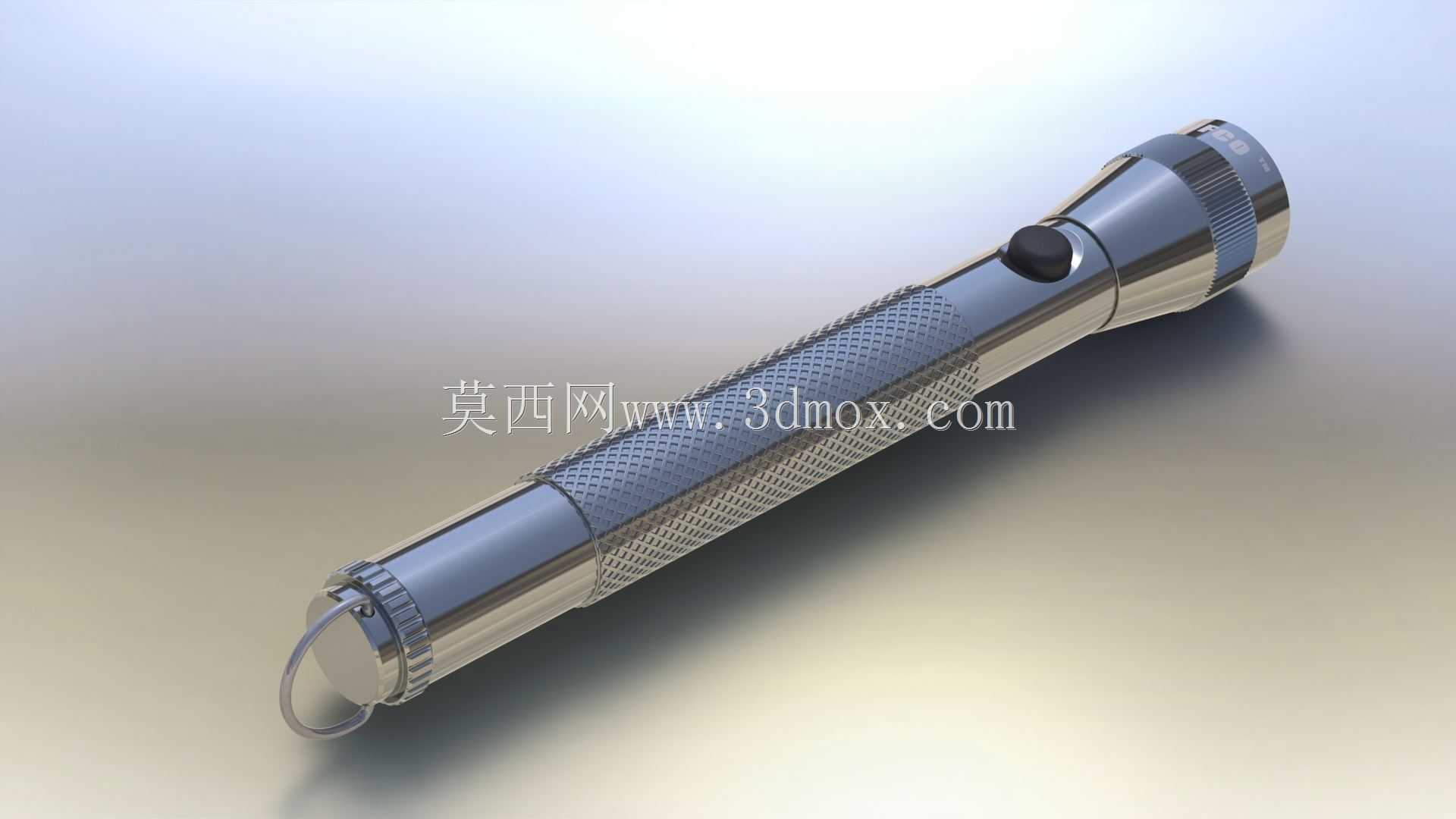

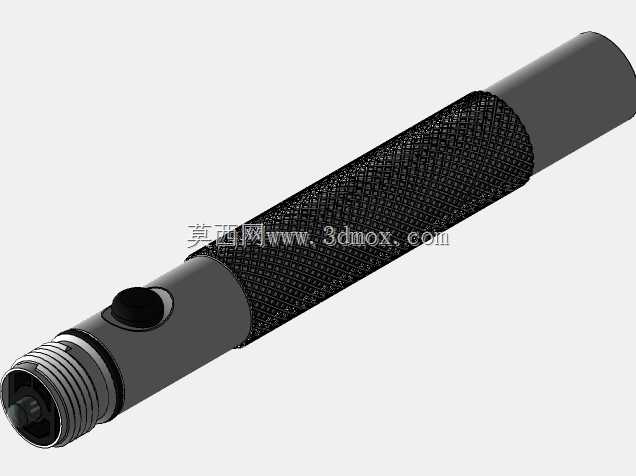

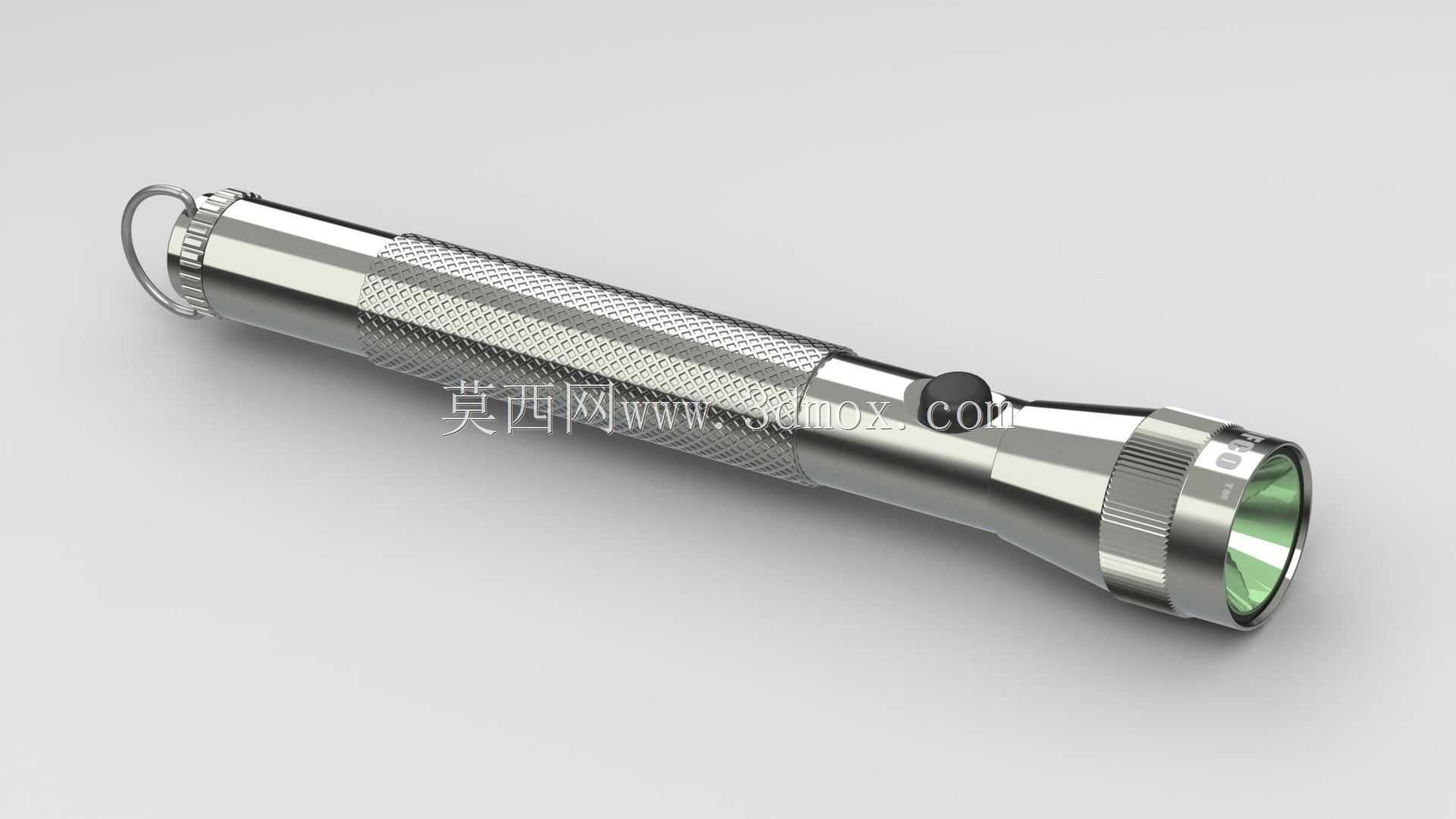

　　这款手持照明设备的三维结构，完全围绕户外作业、应急巡检、日常随身备用的实际使用场景搭建，在做结构排布时首先考虑的是手持握持的人机工程边界，筒身主体采用等径圆柱设计，握持段做了全周滚花纹理处理，滚花的齿距、齿深都经过实际握持验证，即便戴劳保手套操作、或者手部沾有油污水渍，也能提供足够的静摩擦力，不会出现滑脱脱手的情况。筒身尾部设计了一体式金属挂环，挂环的弯折半径适配标准快挂扣、钥匙环的穿装尺寸，既可以挂在工装腰带扣上，也能收纳在工具包侧袋时做防丢固定，挂环与尾盖之间做了隐藏式转轴结构，转动时无松旷异响，长期使用也不会出现断裂脱落的问题。筒身中部的开关按键采用内嵌式橡胶包覆设计，按键的凸起高度控制在1.2mm以内，

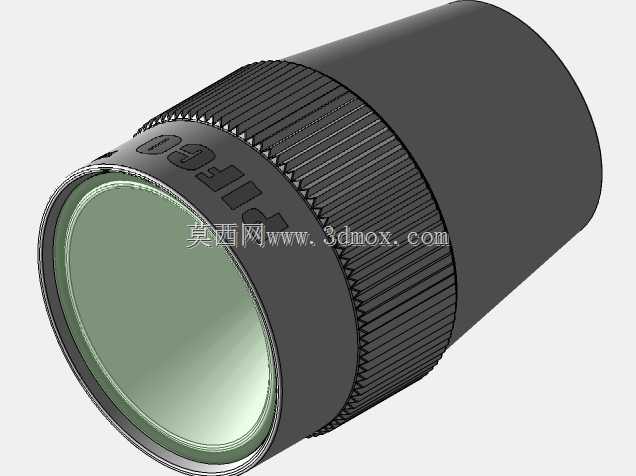

　　既保证戴手套时能清晰感知按键位置，又能避免放在工具包内被其他硬物挤压误触点亮，浪费电池电量；按键周边的金属壳体做了0.5mm的凸起防护圈，即便手电筒从1.5米高度正面跌落到水泥地面，冲击力也会先被防护圈承接，不会直接作用在按键本体上，避免开关结构损坏。灯头部分采用渐扩式锥面设计，镜片采用钢化玻璃材质，与灯头壳体之间设置了硅胶密封圈，配合筒身各段连接位置的密封槽结构，可以满足日常雨天使用、短时间浅水浸泡的防水要求，适配户外突发降雨、管道井下巡检这类潮湿工况的使用需求。灯头的反光杯采用抛物线曲面设计，建模时对曲面的反光角度做了反复校核，能让LED光源的光线形成集中的远射光柱，同时兼顾近距离的泛光覆盖，

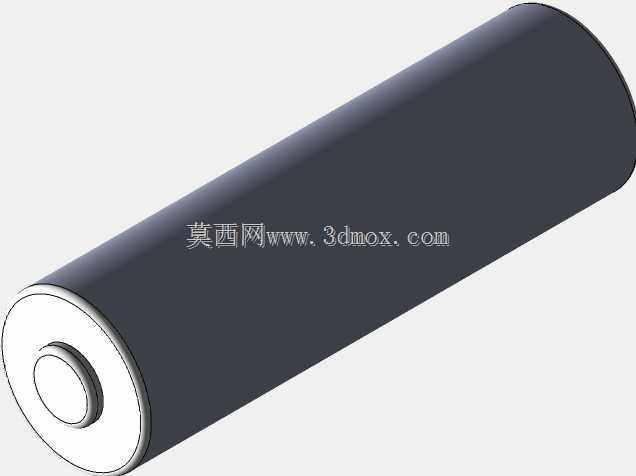

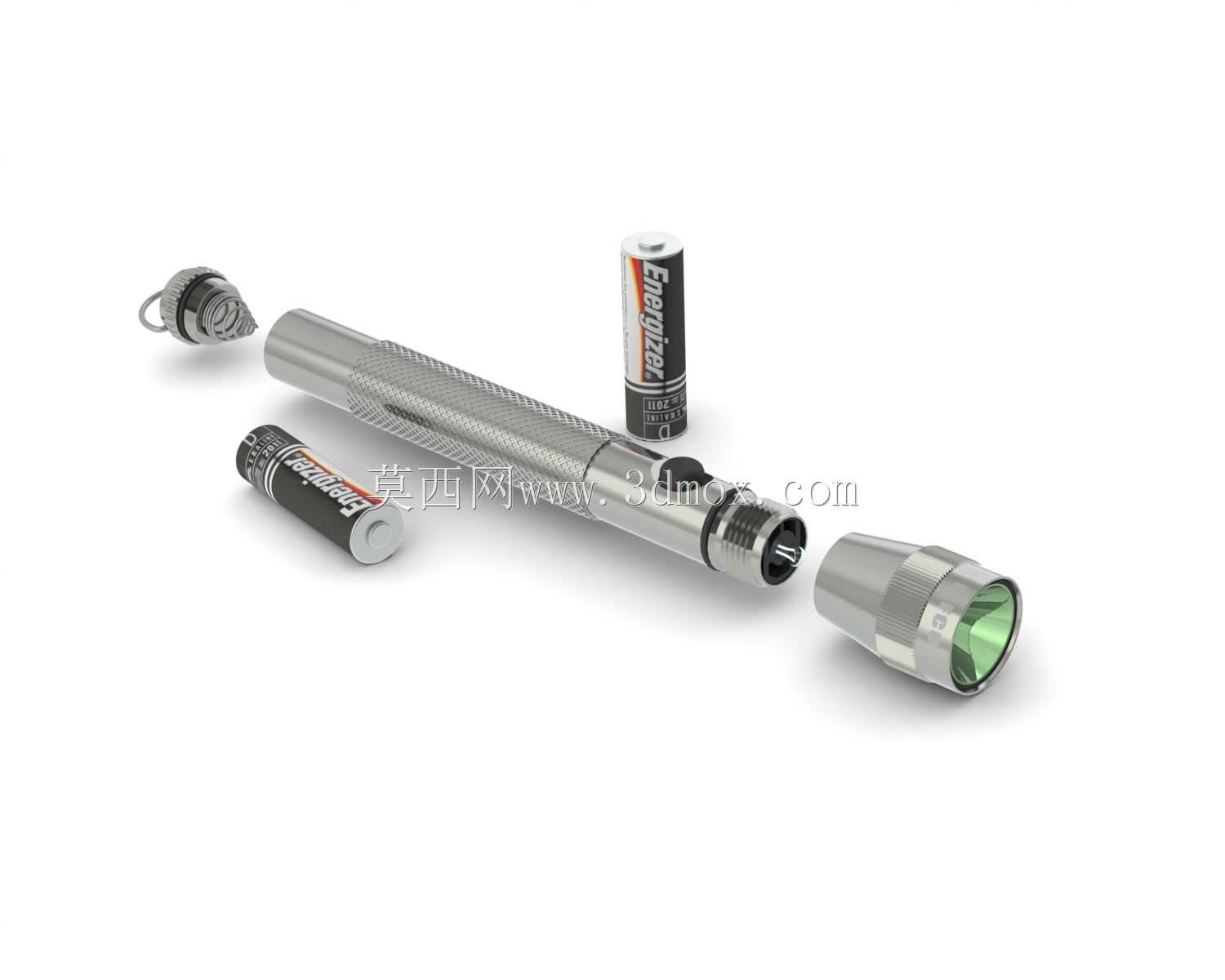

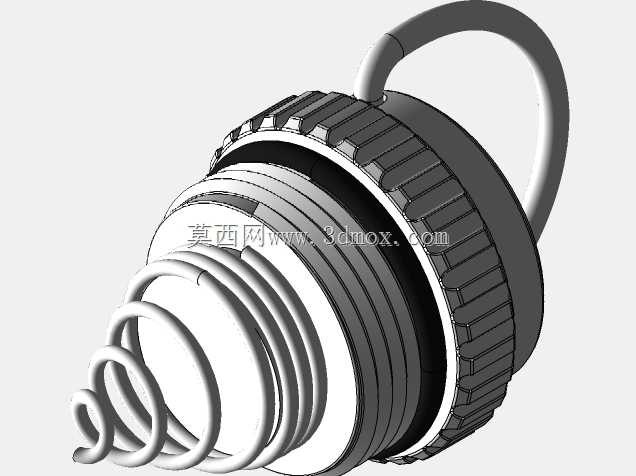

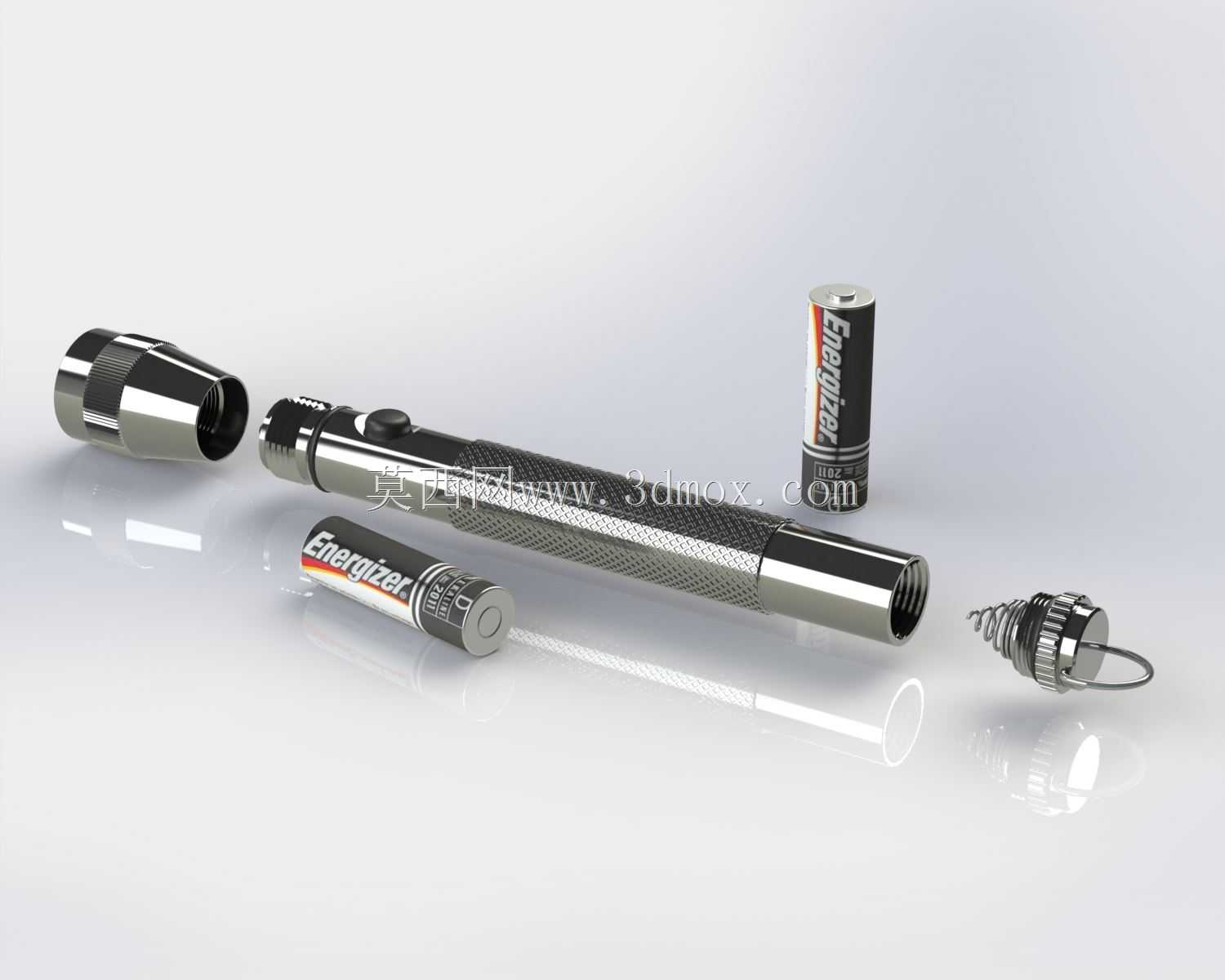

　　不需要额外调整焦距就能满足不同距离的照明需求。整个壳体的壁厚控制在1.2mm，采用金属材质加工时，既保证了结构强度，能承受日常使用中的磕碰、挤压，不会出现壳体凹陷变形的问题，又不会因为壁厚过大导致整体重量超标，长时间手持照明也不会出现手部酸胀的情况。筒身内部的电池仓采用同轴等径设计，适配标准规格的圆柱形充电电池，电池仓两端设置了金属接触弹片，弹片的弹力经过校核，即便设备受到剧烈震动、跌落冲击，电池也不会出现接触断电的情况；灯头内部预留了驱动电路板的安装位，安装边界尺寸完全匹配常规恒流驱动板的规格，不需要额外做结构修改就能完成装配。尾盖与筒身采用标准三角螺纹连接，螺纹的配合间隙做了严格控制，旋转拧动时顺滑无卡滞，

　　尾盖内部同样设置了密封胶圈，更换电池时拧开尾盖即可操作，不需要额外拆解灯头部分，日常维护十分便捷。在建模过程中，所有的装配间隙都按照金属机加工的常规公差做了预留，相邻零件的配合面间隙控制在0.1mm以内，既保证装配时能顺利对位，又不会出现装配后松旷晃动的问题；筒身的滚花特征采用参数化建模，滚花的纹路均匀一致，加工时可以直接通过滚花刀一次成型，不需要后续额外的表面处理工序。灯头前端的镜片压圈采用可拆卸设计，后期如果镜片出现刮花、损坏，只需要拧下压圈就能更换镜片，不需要整体更换灯头组件，降低了后期的维护成本。整个设备的外形尺寸控制在随身便携的范围内，总长度适配常规工装裤侧袋、工具包副袋的收纳尺寸，不会因为长度过长导致收纳不便，筒身的直径也贴合成年人手掌的握持尺寸，四指环绕握持时能完全贴合筒身表面，长时间握持的舒适度较好。从实际使用的角度出发，这款结构设计没有多余的装饰性特征，所有的结构特征都服务于功能需求：滚花是为了防滑，防护圈是为了保护开关和镜片，密封圈是为了防水，挂环是为了便携防丢，每一处结构都有对应的实际用途，没有为了外观好看增加不必要的加工工序，完全符合工业级手持照明工具的设计逻辑，适合作为应急照明、户外作业、设备巡检类手持照明产品的结构设计参考，建模时的所有装配边界、尺寸公差都符合实际量产加工的要求，可以直接作为结构设计的基础模型做进一步的细节优化。
