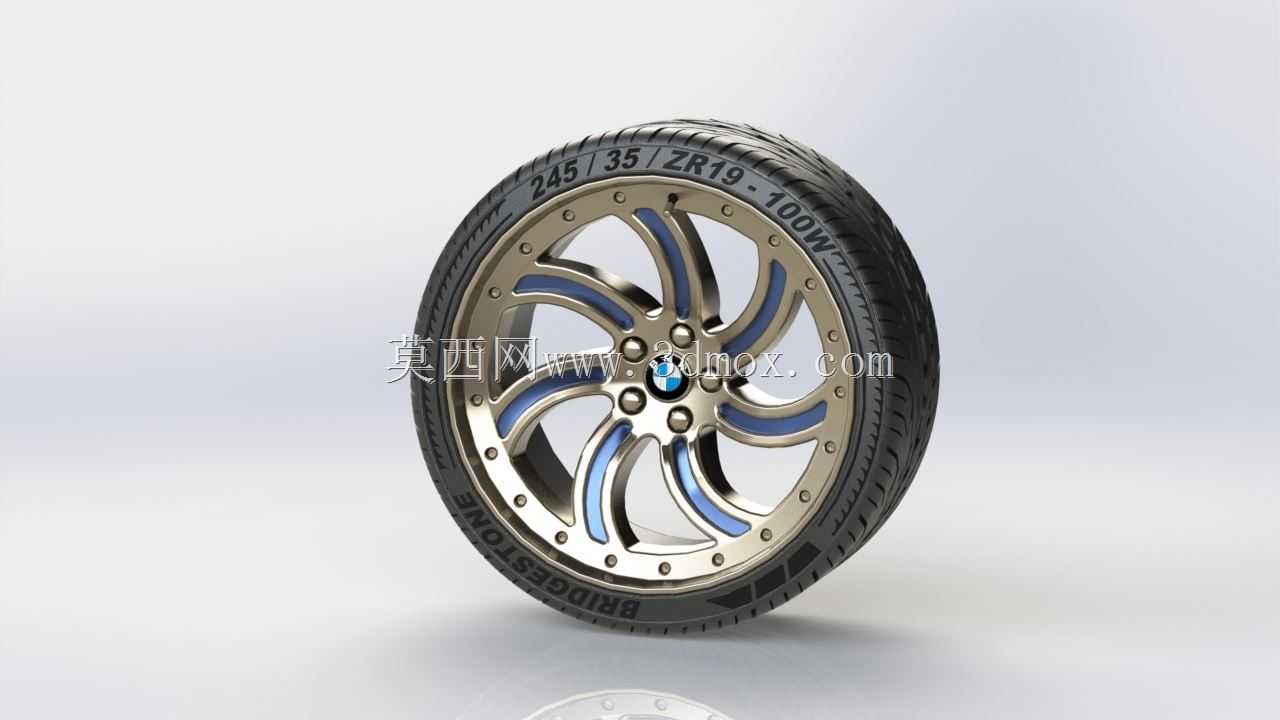

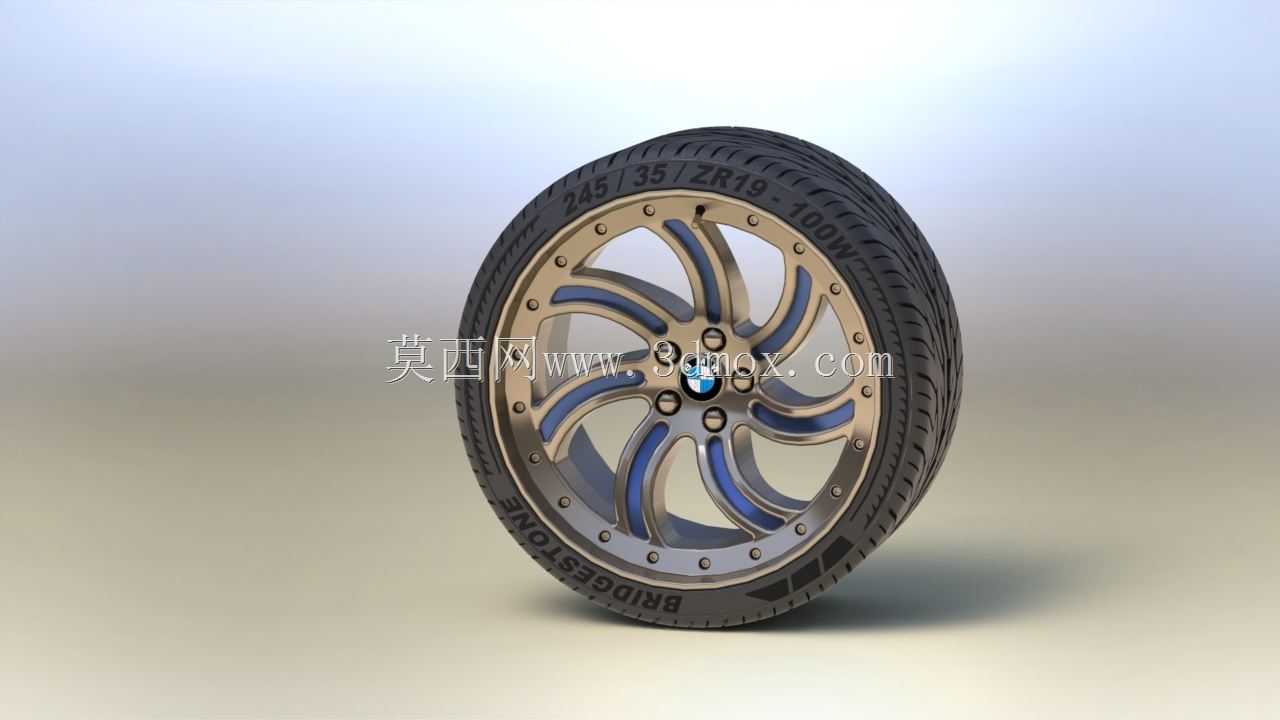

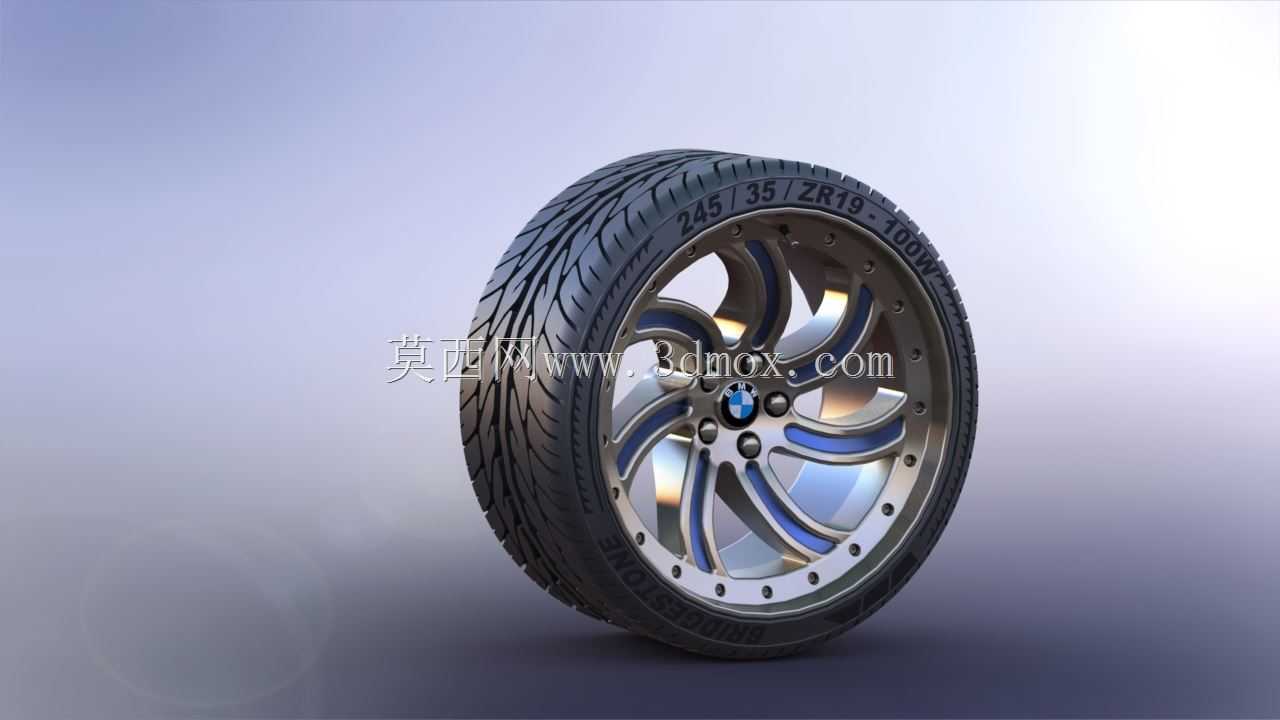

乘用车钛涂层多辐条合金轮毂结构设计

　　该款轮毂主要面向民用乘用车辆的行走系统配套需求，适配运动型轿车的升级改装与原厂配套场景，作为车辆承载与行驶的核心旋转部件，承担着传递半轴扭矩、承载整车整备质量与行驶载荷、缓冲路面冲击的核心作用，同时兼顾行驶过程中的散热需求与外观装饰属性。设计阶段首先围绕轮辋的安装匹配边界展开，轮辋规格匹配19英寸低扁平比运动轮胎，胎侧标识对应245/35 ZR19规格，轮辋的胎圈座角度、凸缘高度严格遵循乘用车轮辋的通用装配标准，确保轮胎安装后气密性达标，高速行驶下不会出现胎圈脱开的风险。轮辐采用多辐条分叉式结构设计，每根主辐条延伸出两个分支连接轮辋内壁，这种结构一方面可以在同等材料用量下提升辐条的整体抗弯截面模量，分散螺栓孔周边的集中应力，

　　避免急加速、急制动工况下螺栓连接区域出现应力开裂；另一方面辐条之间预留的大尺寸镂空间隙，能够为制动系统提供充足的通风空间，车辆连续制动时，行驶气流可以顺着辐条间隙直接冲刷制动盘与制动卡钳表面，带走摩擦产生的热量，降低制动热衰退的出现概率。轮毂表面的钛涂层设计，并非单纯的外观装饰层，涂层采用物理气相沉积工艺覆盖在铝合金基体表面，相比普通烤漆层具备更高的表面硬度，能够抵御行驶过程中路面飞溅的碎石冲击，减少表面划痕的产生，同时钛涂层的化学稳定性更强，在冬季融雪盐、路面酸碱泥水的侵蚀下不易出现腐蚀起皮的问题，延长轮毂的户外使用寿命。中心安装区域采用五螺栓孔布局，螺栓孔的节圆直径、中心定位孔的尺寸公差严格按照乘用车轮毂安装的通用规范设定，

　　中心孔承担轮毂与半轴法兰的径向定位作用，螺栓孔采用锥形沉孔设计，匹配轮毂螺栓的锥形接触面，安装时能够自动对中，保证轮毂旋转的同轴度，降低高速行驶时的车轮跳动量。轮毂的偏距设计经过匹配校核，确保安装后轮胎与轮眉、悬架摆臂、减震器之间预留足够的运动间隙，车轮上下跳动、转向时不会出现运动干涉，同时合理的偏距值能够让车轮轮距保持在合理范围，减少转向时的轮胎侧滑量，提升轮胎的接地性能。轮辋的气门嘴安装孔预留位置避开了辐条的遮挡区域，方便后续胎压监测传感器的安装与维护，轮辋边缘的平衡块安装槽设计兼容粘贴式平衡块的安装需求，避免传统卡扣式平衡块刮伤轮毂涂层。从结构强度角度，该轮毂的辐条厚度从中心安装盘向轮辋方向逐渐过渡变薄，

　　既保证了中心区域的连接强度，又控制了整体旋转质量，降低非簧载质量，提升悬架的响应速度，改善车辆的操控性能。轮胎的胎面花纹采用不对称运动花纹设计，胎肩位置的大花纹块提升弯道行驶时的侧向支撑力，胎面中央的连续花纹条提升高速行驶的直线稳定性，纵向排水沟的宽度与深度经过优化，湿滑路面行驶时能够快速排出胎面积水，降低水滑风险。整个轮毂与轮胎的装配体在设计阶段就考虑了动平衡的初始精度，辐条的质量分布均匀性经过结构优化，减少后续动平衡校正时的平衡块用量，提升高速行驶的平顺性。
