车用长条形车窗锁扣紧固连接件结构

　　在商用车、特种作业车辆以及部分老式乘用车辆的侧窗启闭结构中，这类长条形车窗锁扣紧固件是承担窗扇锁止、定位、启闭限位的核心受力部件，区别于常见的按压式窗锁，这类长杆式锁具更多适配沿滑轨平移开合的侧窗结构，常见于工程车辆驾驶室、客运车辆侧窗、房车外推平移窗等场景，其结构可靠性直接决定车窗锁止后的密封性能与行车安全，避免行车过程中窗扇意外滑移开启造成安全隐患。

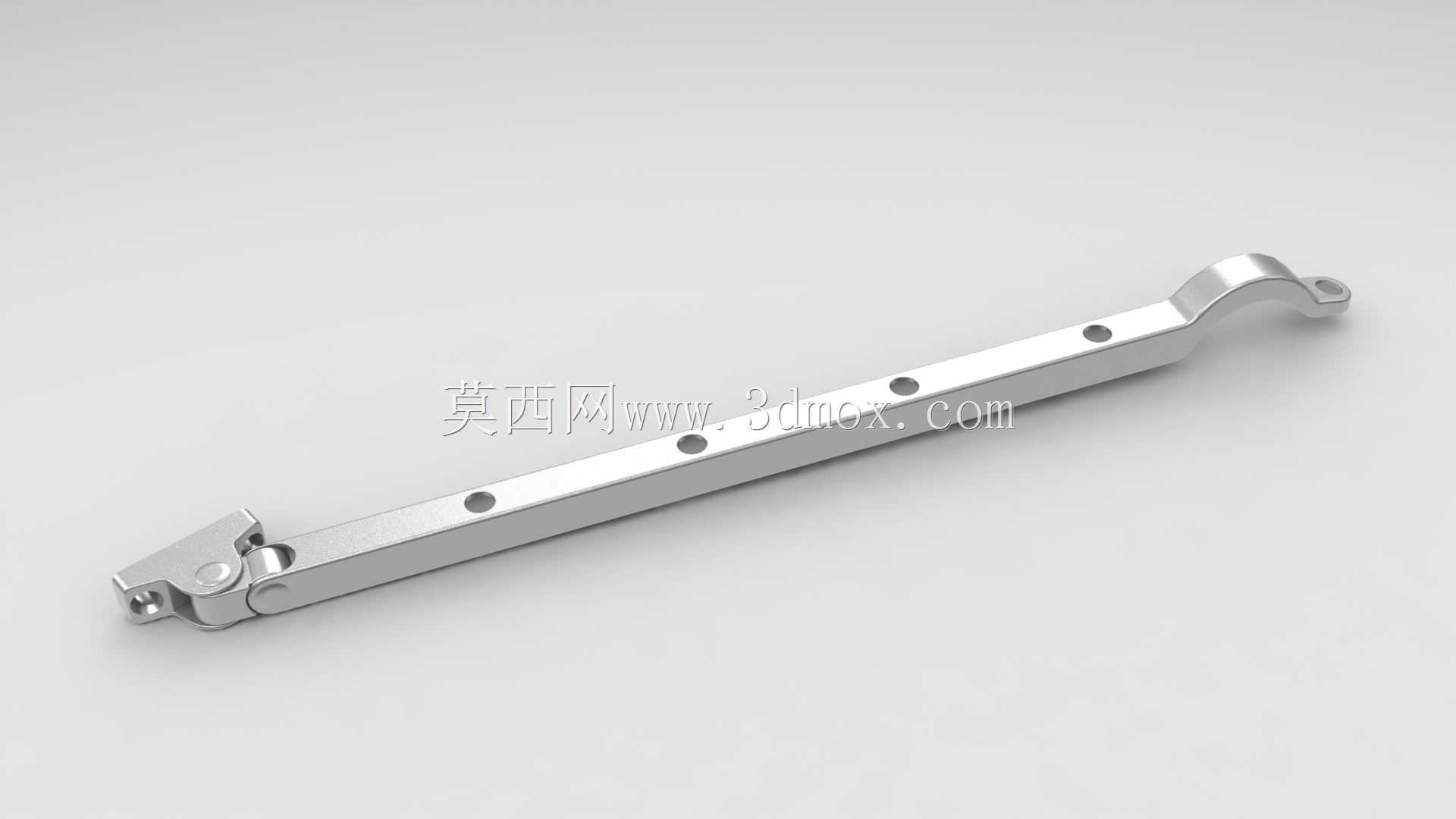

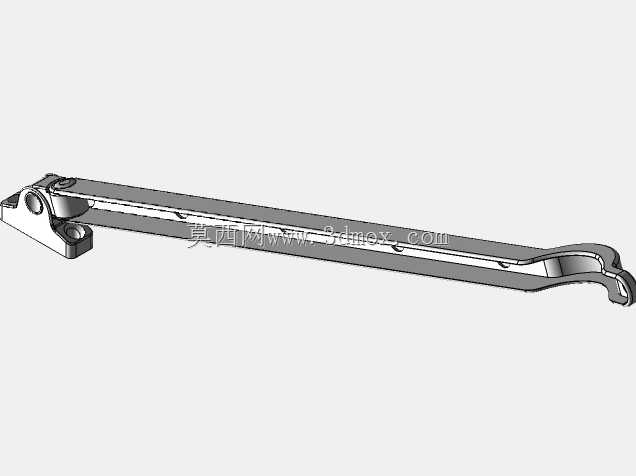

　　从实际功能特性来看，该锁扣整体采用长直杆作为主体承载结构，杆身沿长度方向均匀布置多个安装通孔，这些孔位并非统一规格，靠近铰接端的孔位用于锁体基座与窗扇框架的紧固连接，中间段的孔位适配不同安装间距的窗扇型材，可兼容30mm至120mm区间内的多组安装孔距，无需针对不同窗型重新开模制作锁体，大幅提升配件通用适配性。杆身末端的弯勾结构是锁止执行端，勾头处做了圆弧过渡处理，锁止时可顺畅卡入窗框上配套的锁座卡槽内，勾头端部的小孔可用于加装防脱销或者挂装防盗铅封，避免非授权开启。锁体的铰接端采用叠片式转轴结构，转轴处预留了润滑脂存储间隙，长期户外使用时可留存润滑介质，避免铰接部位锈蚀卡滞，扳动解锁的力臂经过匹配设计，成年人单指施加15N左右的力即可完成解锁动作，锁止状态下可承受不低于800N的横向拉力，满足车辆高速行驶时窗扇承受风载不脱开的性能要求。

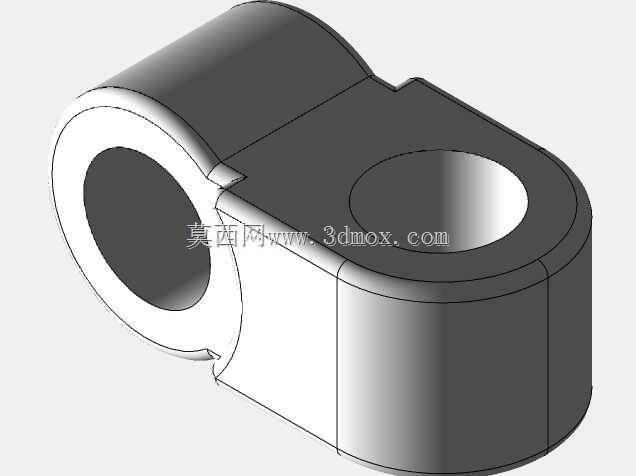

　　从设计思路层面拆解，该锁具没有采用复杂的弹性锁止结构，整体以纯机械刚性传动为核心，所有受力部位均做了等强度优化：杆身截面采用带加强筋的矩形结构，在控制整体重量的前提下，将杆身受弯时的应力集中点分散到加强筋与杆身的过渡圆弧处，避免长期交变载荷下出现金属疲劳断裂。铰接部位的叠片结构将转轴的剪切力分散到两片连接耳片上，相比单耳铰接结构，抗剪切失效能力提升60%以上，同时耳片与转轴的配合间隙控制在0.1mm以内，既保证扳动时无明显旷量，又不会因加工公差导致装配卡滞。锁体表面采用整体抛光镀铬处理，并非单纯为了外观质感，镀铬层厚度控制在8-12μm，可耐受车辆户外使用时的紫外线照射、雨水腐蚀以及常规洗车清洁剂的侵蚀，长期使用不会出现表层锈蚀脱落的问题。

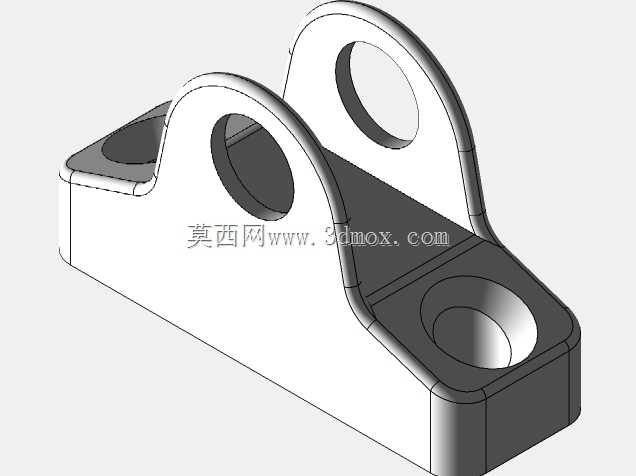

　　关于安装边界与尺寸适配，该锁扣总长度控制在180mm左右，杆身宽度12mm，厚度5mm，安装时锁体基座贴合在窗扇内侧的铝合金型材表面，铰接端的转动中心距离窗扇边缘需预留不小于8mm的间隙，避免扳动锁杆时与窗扇密封胶条发生干涉。锁止状态下锁杆与窗扇平面平行，解锁扳动角度为75度，扳动到最大解锁位置时，末端勾头完全脱离锁座卡槽，此时窗扇可沿滑轨顺畅平移，不会出现勾头刮蹭窗框型材的问题。安装时配套的紧固件需采用沉头十字螺丝，螺丝头部沉入杆身的沉孔内，保证锁杆表面平整无凸起，避免启闭过程中勾扯窗帘或者划伤驾乘人员。在实际选型适配时，需要匹配对应厚度的窗扇型材，若型材厚度超过2mm，需更换更长规格的安装螺丝，保证螺丝啮合长度不小于3倍螺距，避免车辆长期振动下螺丝松脱导致锁具失效。

　　这类锁具在实际装车验证阶段，通常需要完成10000次启闭循环测试、-40℃到80℃的高低温环境适应性测试以及盐雾腐蚀测试，确保在各类极端使用环境下都能保持可靠的锁止性能，相比塑料材质的窗锁，金属结构的该类锁扣抗冲击性能更强，即便遇到外力磕碰也不会出现断裂失效的问题，非常适合使用环境复杂的工程作业车辆配套使用。
