笔式便携雾化电子烟结构三维设计

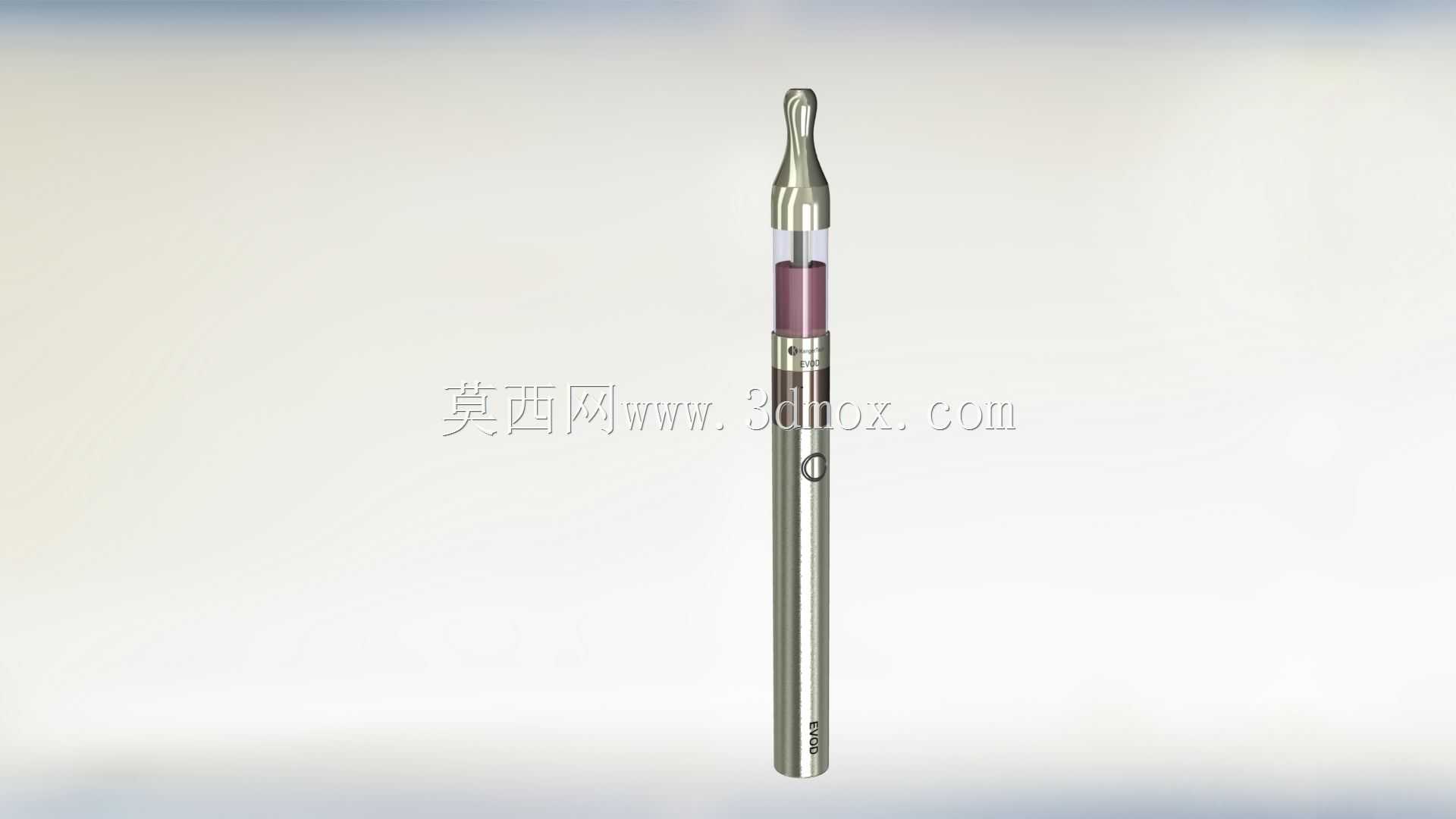

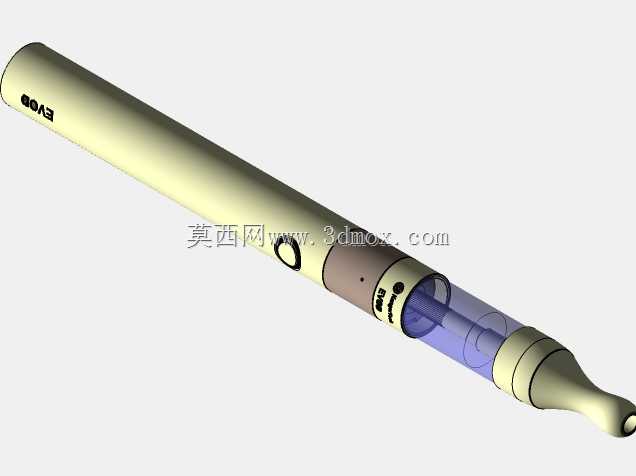

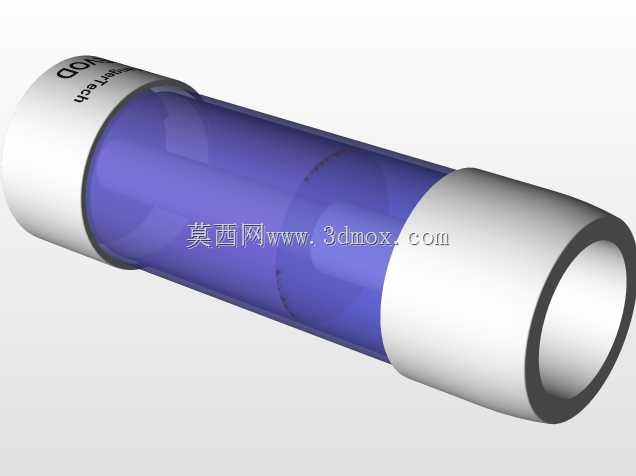

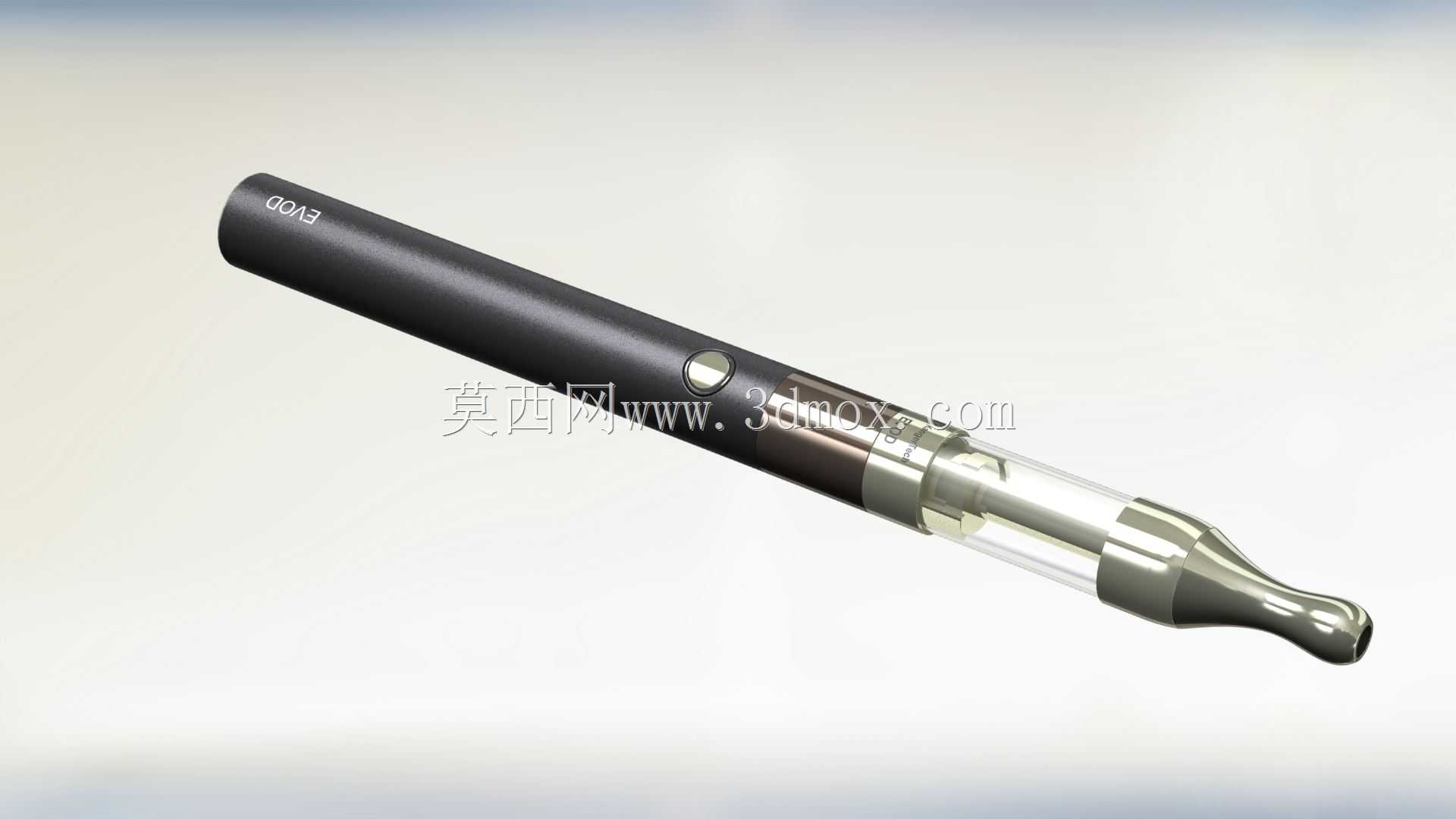

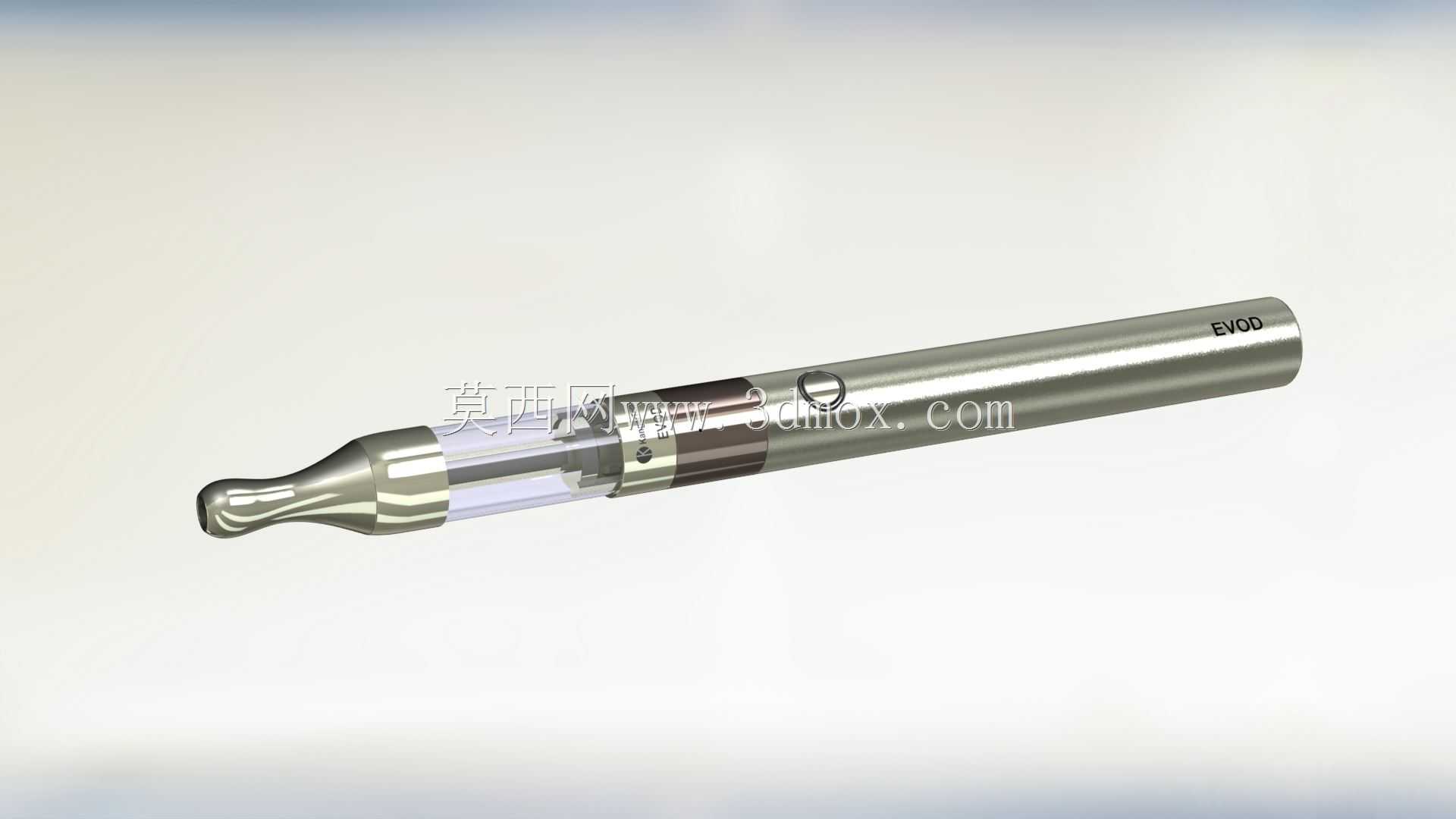

　　这款笔式造型的电子雾化装置，在结构设计阶段优先匹配日常随身携带的使用场景，整体采用细长圆柱的笔型轮廓，握持段直径控制在11mm左右，整体长度控制在140mm区间，可直接放入常规衬衫口袋、牛仔裤小袋或是笔套内，不会出现突出硌压的问题，适配日常通勤、户外出行等多场景下的便携携带需求。从功能分区来看，整体结构沿轴向拆分为四个独立模块，最下端的吸嘴段采用圆弧收窄的流线造型，接触唇部的位置做了R2.5的圆角过渡，避免直角边缘剐蹭唇部，该段采用食品级透明材质制作，既可以直观观察内部储液腔的剩余容量，也能在装配时通过透明材质快速对位密封胶圈的安装位置，减少装配错位导致的漏液风险。储液腔段与雾化核心段采用螺纹旋合结构，

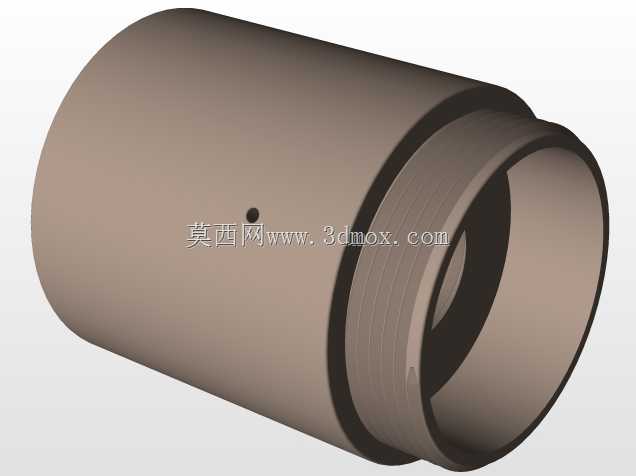

　　配合两道丁腈橡胶O型圈做径向密封，密封槽的深度控制在胶圈线径的75%，既保证旋合时的阻尼感适中，不会出现用户日常更换耗材时拧动过紧无法拆卸的问题，也能在日常放置、温度波动的工况下避免液体渗漏，不会污染口袋内的其他随身物品。中部的雾化核心安装位预留了标准的通用接口尺寸，可适配市面上多数常规规格的成品雾化芯，用户无需特殊工具即可完成更换，降低后续使用的维护成本。控制段内置气流触发开关与供电模块，外壳采用金属薄壁拉伸工艺制作，表面做哑光防指纹处理，侧壁预留的圆形按键位置与内部PCB板的触发触点做了0.2mm的间隙配合，按键按压行程控制在0.3mm，既保证触发反馈清晰，也能避免日常握持时的误触问题。

　　最上端的尾盖部分集成了充电接口与状态指示灯，尾盖与主体采用卡扣加密封胶圈的结构，日常放置时可以阻挡灰尘、汗液进入接口位置，提升长期使用的可靠性。在建模过程中，所有零件的配合公差都按照消费类电子产品的装配标准设定，薄壁件的最小壁厚控制在0.8mm，既满足注塑成型的工艺要求，不会出现注塑缺料、缩水的缺陷，也能尽可能控制整体重量，整机组装完成后的重量控制在35g以内，长时间单手握持不会产生明显的负重感。气流通道的设计沿轴向做了等径贯通处理，气道内壁做了光滑过渡，没有突兀的截面突变，避免气流通过时产生多余的风噪影响使用体验，同时气道与储液腔之间做了完全的隔离结构，从根源上避免液体被吸入口腔的问题。供电模块的安装位预留了足够的散热间隙，

　　即使长时间连续工作，内部产生的热量也能通过金属外壳快速散出，不会出现外壳局部过热的问题。外观上的品牌标识位置采用激光雕刻的凹槽设计，不会因为日常摩擦出现标识脱落的问题，整体外观没有多余的突出结构，放置在平面上不会出现随意滚动的情况，减少跌落损坏的概率。
