创意流线型桌面数显闹钟结构设计

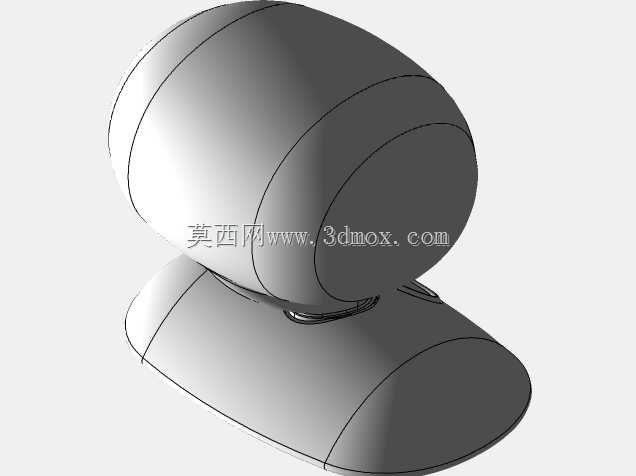

　　日常桌面计时类产品的结构设计，往往需要在功能可靠性与桌面场景适配性之间找到平衡，这款数显闹钟的建模过程，首先要考虑的就是桌面放置场景的使用边界。多数桌面闹钟的放置区域集中在书桌边角、床头柜台面这类有限空间，因此底座的投影尺寸被控制在常规马克杯底座的占地范围内，避免占用过多桌面有效使用面积，底座底部预留了整圈的防滑胶条安装槽，胶条槽深度控制在1.2mm，既可以保证胶条粘贴后不会突出底座底面造成放置不稳，也能避免胶条长期使用后脱胶翘起。底座与上方显示主体的连接采用了一体化的弧形颈状支撑结构，没有采用常见的球铰可调角度结构，一方面是减少装配零件数量，降低量产时的装配公差累积，另一方面固定的仰角经过反复测算，刚好匹配人坐在桌面前、

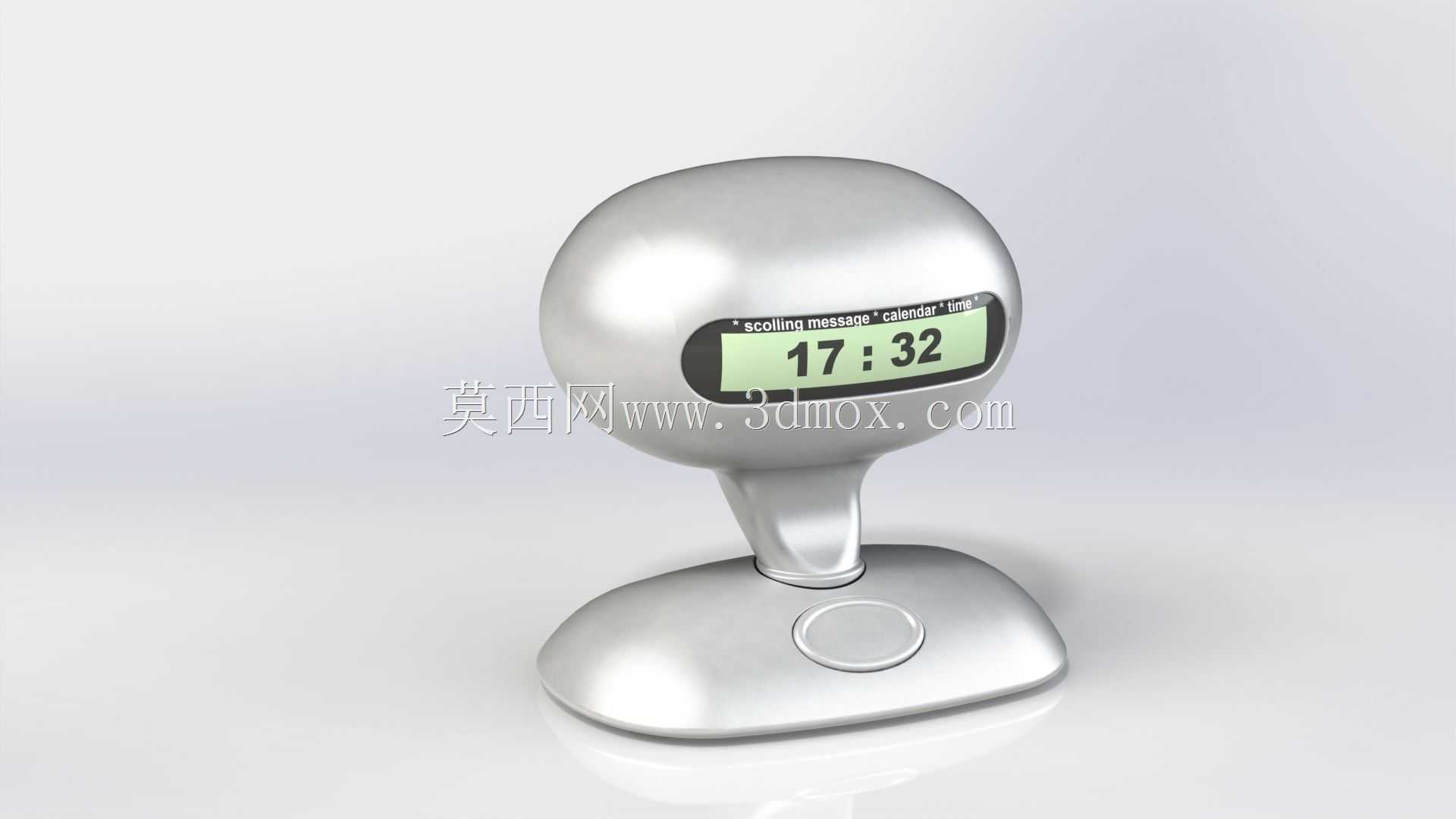

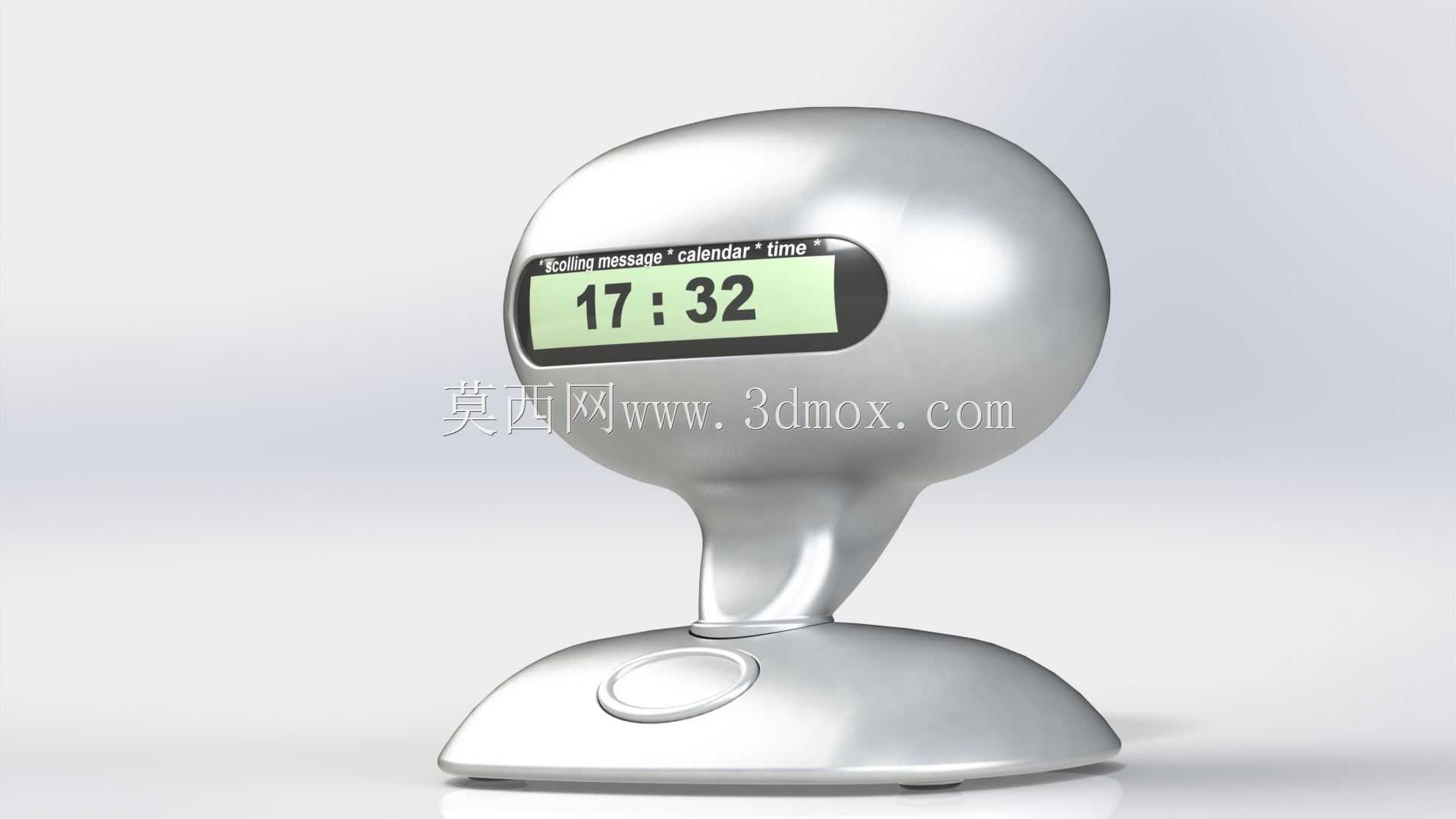

　　视线自然下垂15度到25度的观看角度，不需要用户额外调整角度就能清晰看清屏幕显示内容，避免了可调结构长期使用后出现的松动下垂问题。显示区域的屏幕嵌装在椭球形的主体壳体内，屏幕周边的壳体做了1mm的内凹止口，屏幕装配后表面与壳体外表面保持齐平，不会出现积灰的缝隙，屏幕上方的遮光檐与壳体一体化成型，伸出长度刚好覆盖屏幕上沿，避免桌面台灯直射屏幕时产生反光，影响数字读取。壳体正面的功能按键设置在底座前缘的居中位置，按键采用大直径圆形设计，表面做了微凸的弧面，用户不需要低头寻找，凭触感就能完成闹钟止闹、时间调整的操作，按键的触发行程设置在2mm，触发压力控制在1.5N，既不会因为轻微触碰误触发，也不需要用力按压造成操作疲劳。

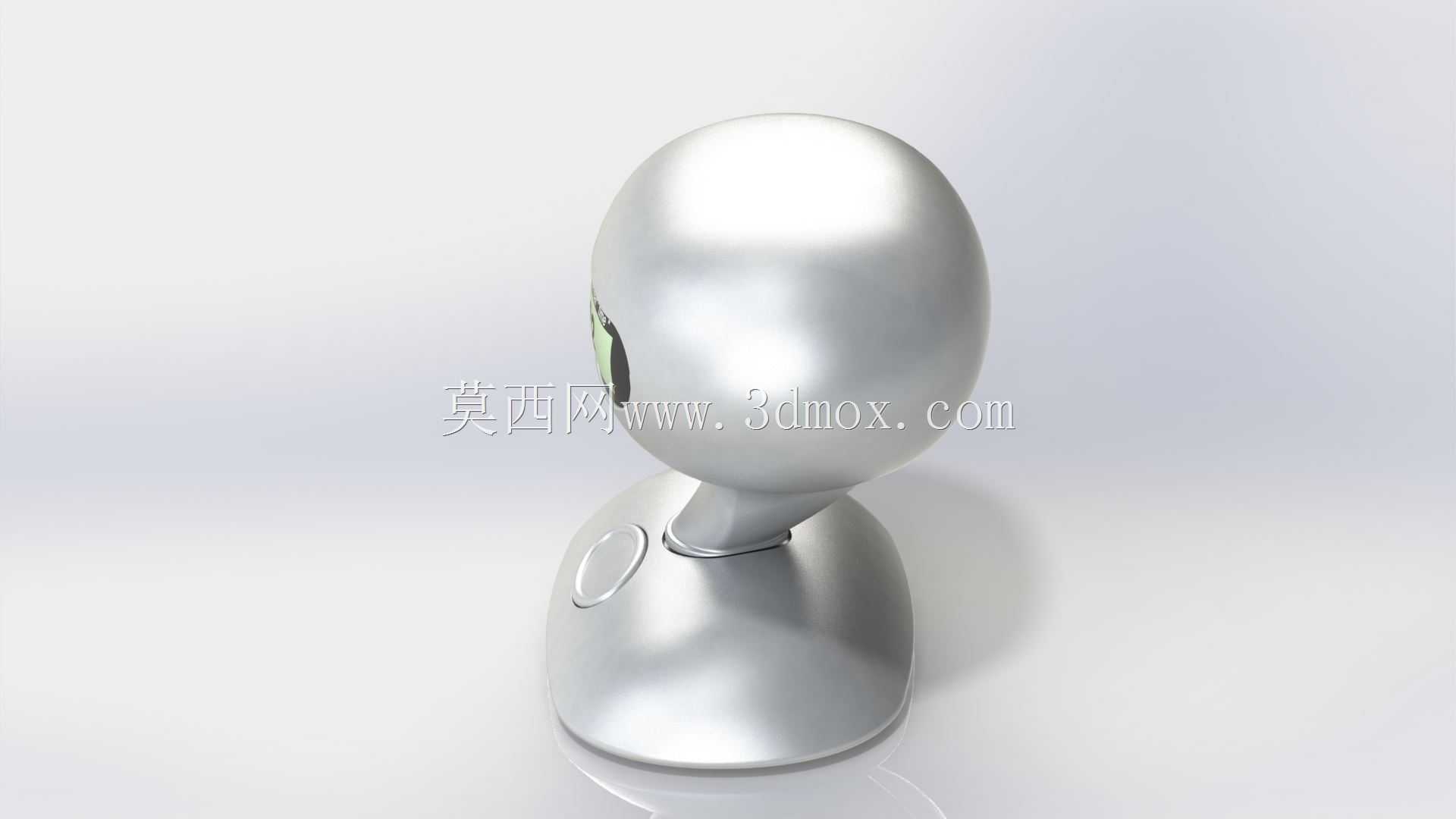

　　内部结构的排布上，电池仓设置在底座的底部，采用两节七号电池的供电方案，电池仓盖与底座底面采用卡扣式连接，不需要额外螺丝固定，方便用户更换电池，仓内预留了正负极接片的安装柱位，接片的焊脚位置预留了走线槽，导线可以顺着颈状支撑的内部空腔连接到上方的显示主板，空腔内还预留了2mm的加强筋位，既可以增强支撑颈的结构强度，避免跌落时颈部断裂，也能对内部导线起到限位作用，防止导线晃动产生异响。显示主板的固定采用四周卡扣加中心定位柱的方式，不需要螺丝固定，主板与屏幕之间采用斑马条导电连接，减少焊接工序，降低装配难度，主板上的晶振、蜂鸣器等元件都预留了足够的避让空间，蜂鸣器的出声孔设置在主体壳体的背面，出声孔采用阵列式小圆孔设计，孔径控制在1.

　　5mm，既可以保证闹铃声音的传出效果，也能避免灰尘进入壳体内部。整个壳体的壁厚控制在均匀的2mm，所有转角位置都做了R3以上的圆角过渡，避免注塑成型时出现应力集中导致的壳体开裂，外表面的曲面全部采用G2连续的曲率过渡，没有尖锐的棱角，既提升了握持移动时的手感，也能减少日常使用中的磕碰掉漆问题。在实际使用场景中，这款闹钟除了基础的时间显示、定时闹铃功能外，椭球形的主体外观也能适配不同风格的桌面装修，不管是简约风的办公桌面还是温馨的卧室床头柜，都不会显得突兀，固定的显示角度也让用户在半梦半醒间不需要调整姿势就能快速确认时间，大尺寸的止闹按键也避免了摸黑找按键的麻烦。建模过程中所有的装配间隙都控制在0.15mm以内，保证壳体合模后没有明显的缝隙，按键与壳体的配合间隙控制在0.1mm，既不会出现卡键问题，也不会有过大的缝隙影响外观，底座的重量通过内部电池的配重加上壳体本身的重量，整体重心落在底座中心的投影范围内，即使不小心碰到支撑颈位置，也不会出现倾倒的问题。
