家用厨房水槽通用铜质水龙头阀芯结构

　　日常民用厨卫场景里，水槽龙头的核心控水部件就是这类阀芯，不管是厨房单柄冷热水槽、台盆面盆龙头，还是部分商用洗手台的快开龙头，这类阀芯都是决定龙头使用寿命、控水精度的核心零件，很多龙头出现滴漏、关不严、水流调节卡顿的问题，本质都是阀芯密封失效或者运动副磨损导致的，不需要更换整只龙头，单独更换匹配规格的阀芯就能解决故障，是厨卫五金维修、整机组装环节最常用的替换零件。

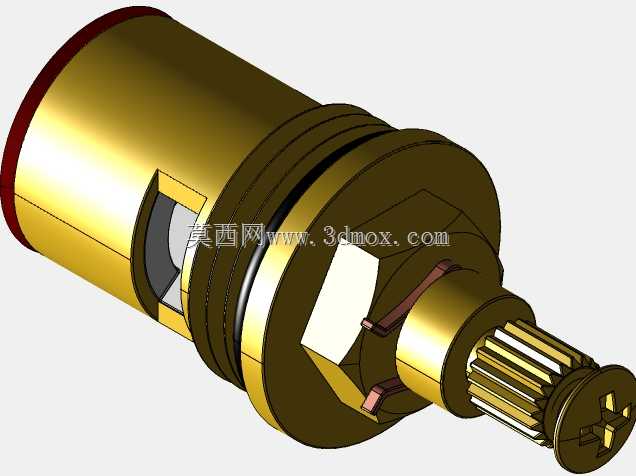

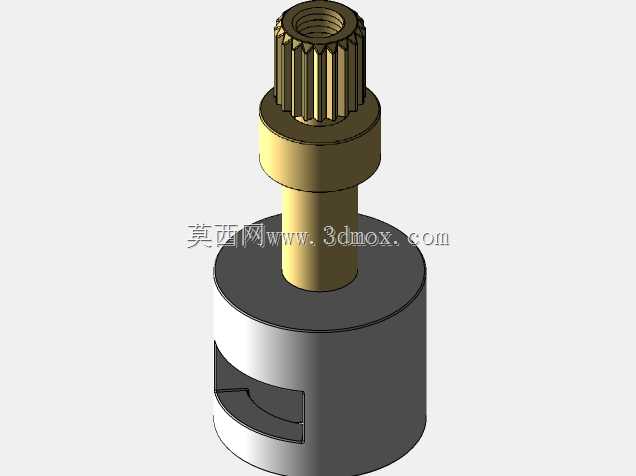

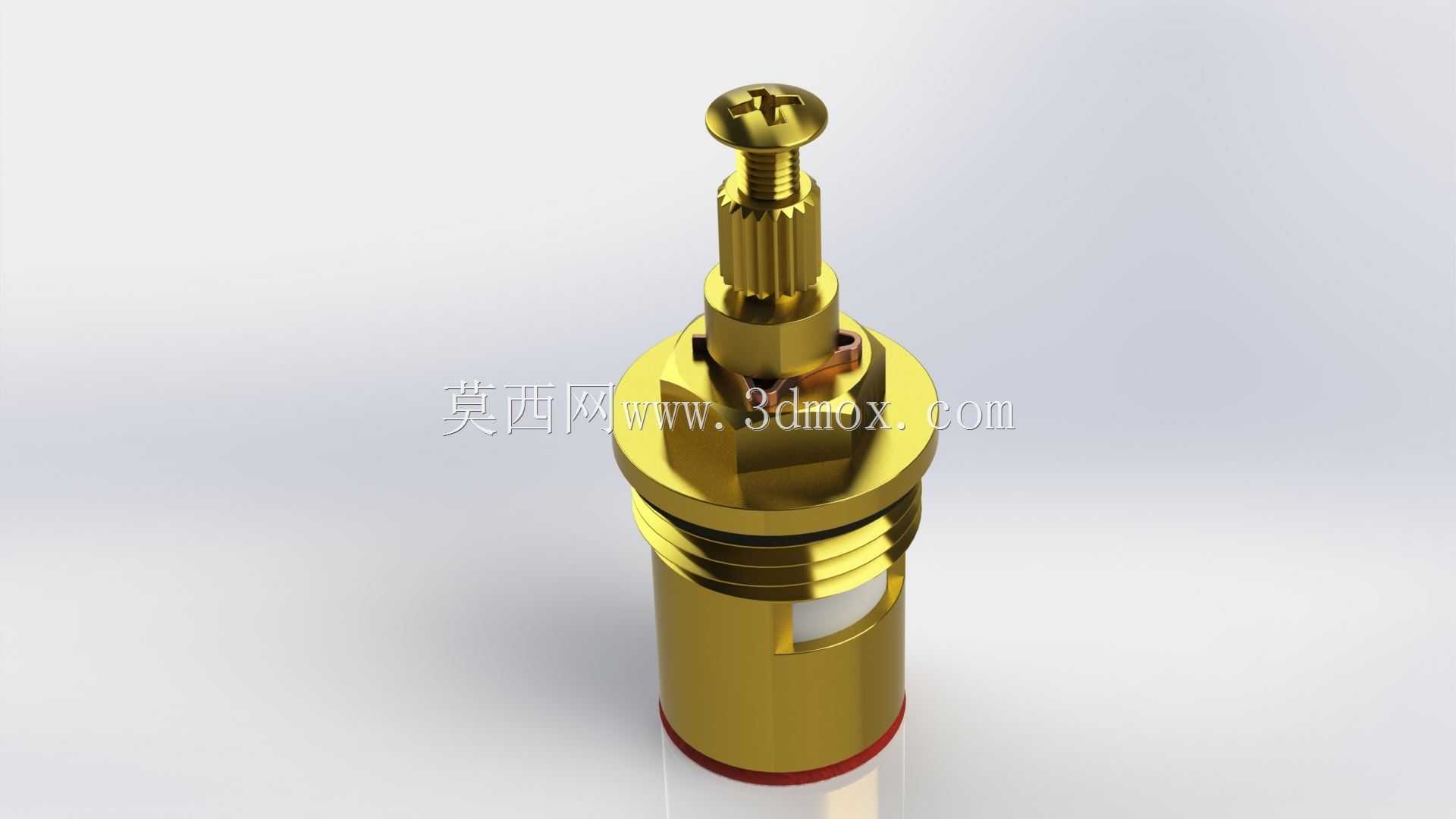

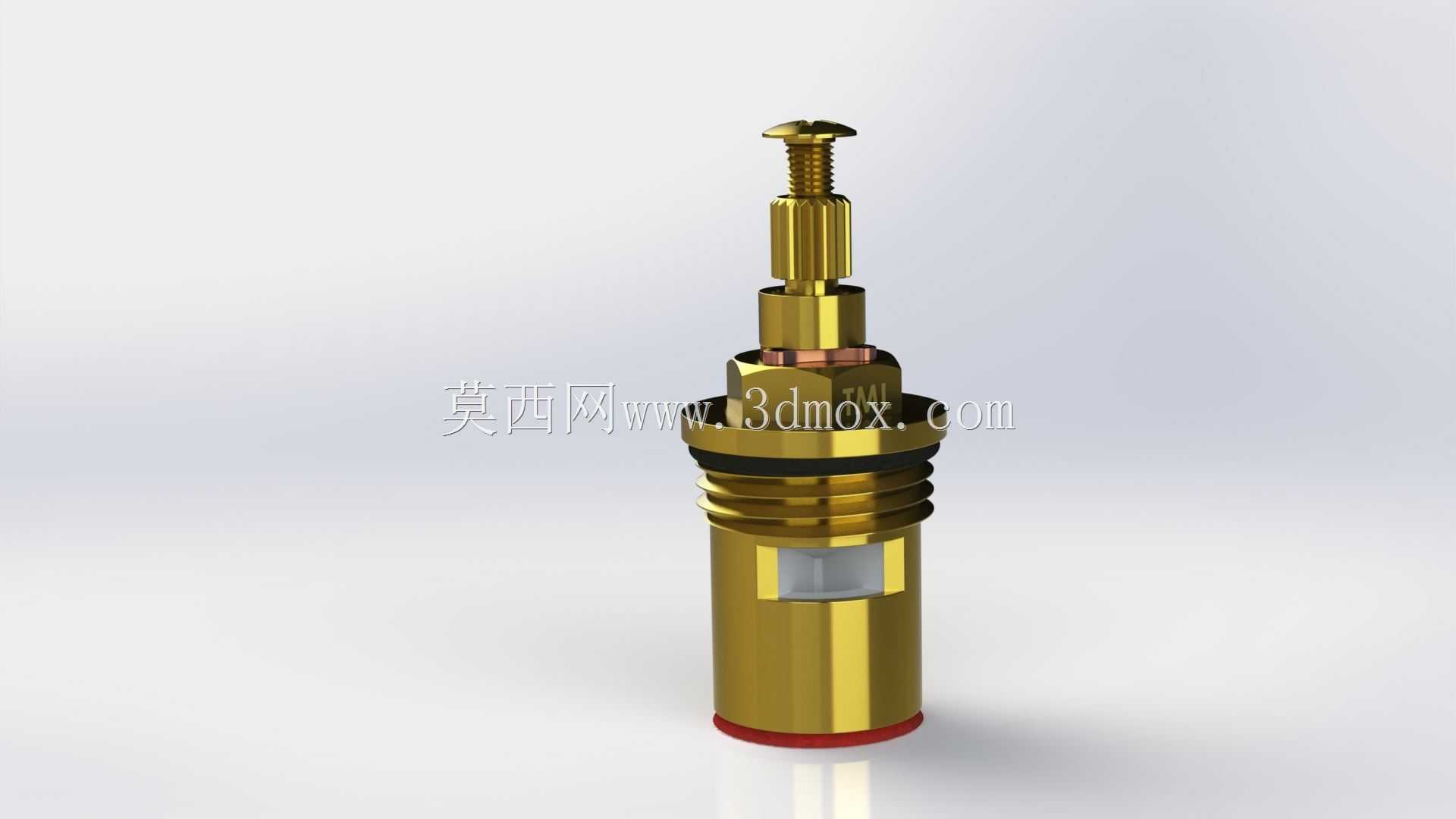

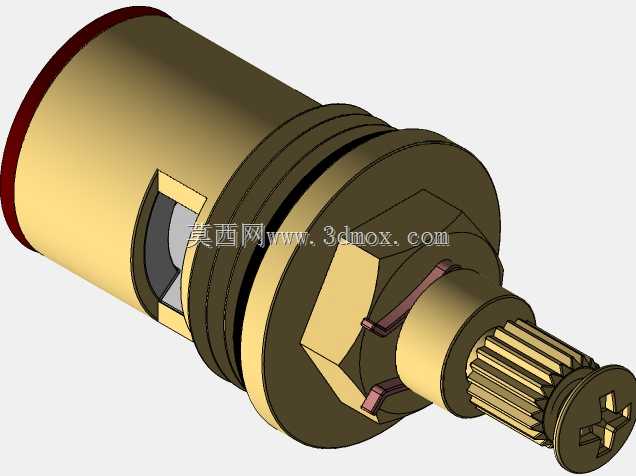

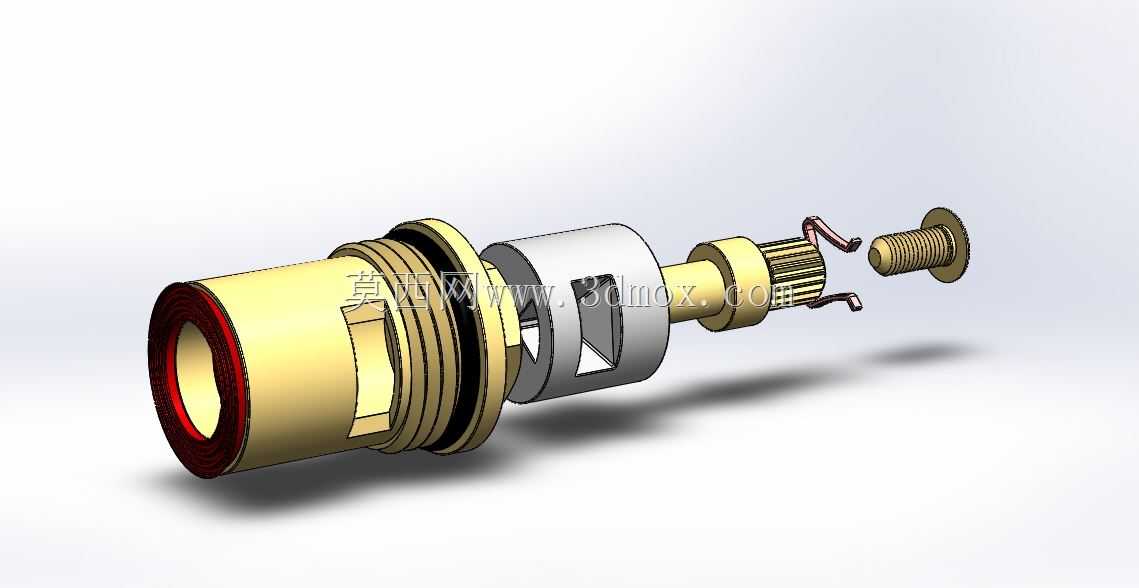

　　从结构设计逻辑来看，这款阀芯采用快开升降式结构，顶部的阀杆是和龙头手柄连接的动力输入段，阀杆上的外螺纹和阀芯本体的内螺纹配合，转动手柄的时候，阀杆会沿轴向做升降运动，带动底部的密封胶垫压紧或者离开进水口，实现水流的通断控制，相比传统的旋转式橡胶塞阀芯，这种螺纹升降的结构行程更短，操作力矩更小，只需要转动90度左右就能实现全开到全关的状态切换，日常使用的时候开关手感更轻快，不会出现老式龙头需要拧好几圈才能关紧的问题。

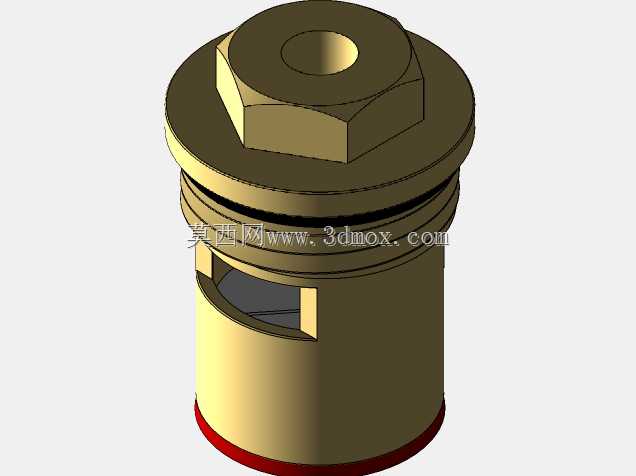

　　材质搭配上，主体承压结构采用黄铜加工，一方面黄铜的切削性能好，加工螺纹、密封槽的时候精度容易保证，另一方面黄铜在水环境下的耐腐蚀性优于普通碳钢，长期接触冷热水不会出现锈蚀卡滞的问题，适合厨卫这种长期潮湿、频繁接触水体的使用场景。阀杆和本体之间设置了多层O型密封圈，避免阀杆升降、转动过程中出现上部渗漏的问题，本体外侧的外螺纹段是和龙头主体连接的安装部位，螺纹规格匹配常规家用龙头的安装内螺纹，外侧的多道环形密封槽用来放置橡胶密封圈，安装的时候不需要额外缠生料带，靠密封圈的压缩变形就能实现阀芯和龙头本体之间的静密封，避免连接部位渗水。底部的红色平垫是直接接触进水口的密封件，采用耐磨橡胶材质，硬度控制在邵氏60-65度之间，既保证密封的时候有足够的变形量填补进水口端面的微小加工缺陷，又不会因为材质过软导致长期受压出现永久变形，延长密封使用寿命。

　　安装边界尺寸方面，这款阀芯按照1:1实际产品比例建模，本体外径匹配常规家用快开水龙头的安装腔尺寸，顶部阀杆的截面尺寸适配标准快开龙头手柄的安装孔，安装的时候只需要把阀芯插入龙头主体的安装腔，靠外侧螺纹拧紧固定，再把手柄套在阀杆顶部拧紧固定螺丝即可，不需要额外做定制加工，替换通用性很强。设计过程中需要重点控制几个形位公差：阀杆的运动轴线和本体轴线的同轴度要控制在0.05mm以内，否则开关过程中会出现卡滞、密封偏磨的问题；底部密封胶垫的安装端面和本体轴线的垂直度要控制在0.03mm以内，避免压紧的时候出现一侧压不实导致的滴漏；外侧安装螺纹的中径公差要符合普通螺纹7H精度要求，保证和龙头主体连接的时候松紧度合适，不会出现过紧拧裂龙头或者过松密封失效的问题。

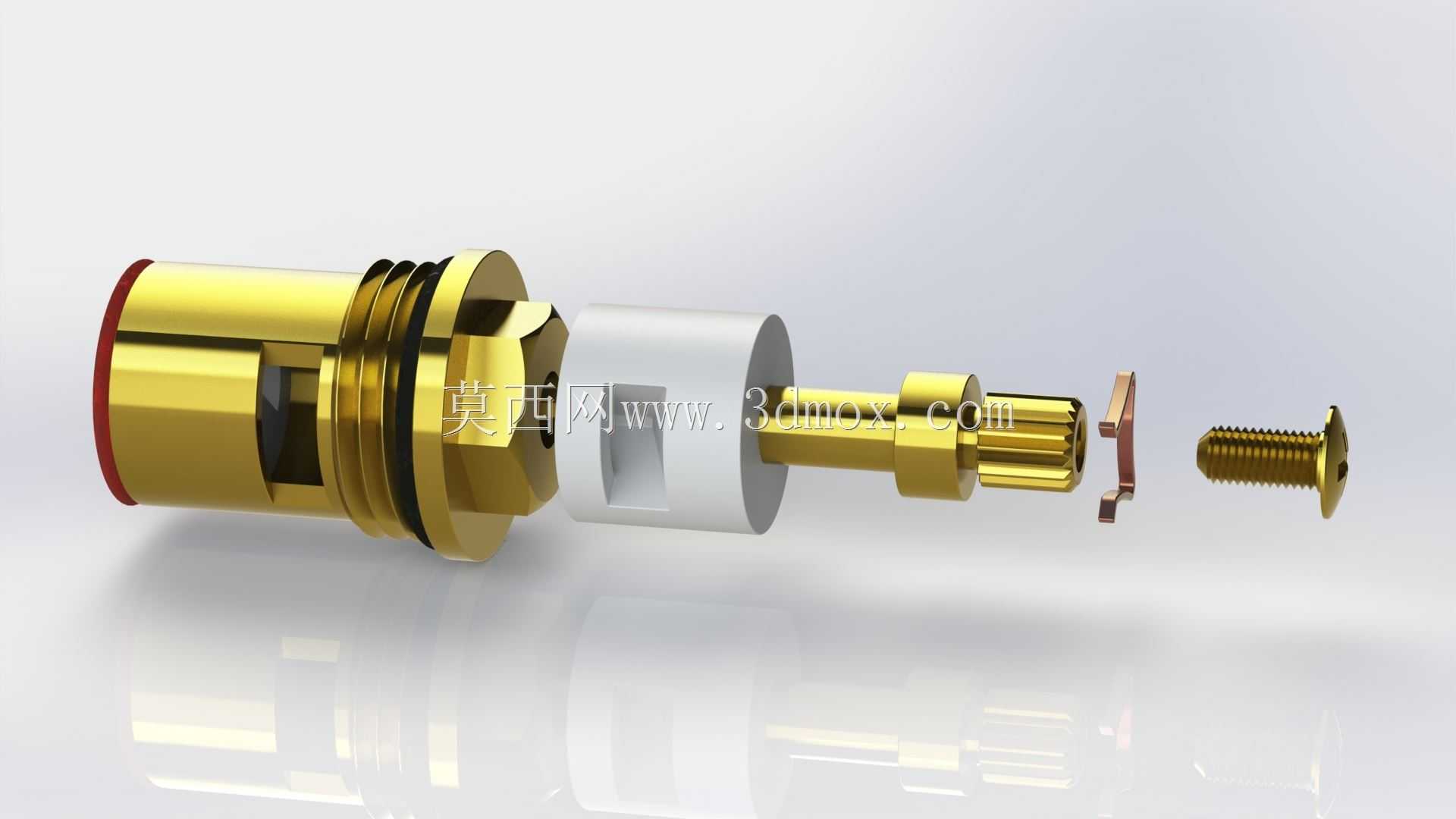

　　实际使用过程中，这类阀芯的额定工作压力适配常规市政供水的0.1-0.6MPa压力范围，冷热水通用，可耐受最高90摄氏度的热水输送，完全满足家庭厨房水槽、卫生间面盆的日常使用需求。建模的时候还原了所有装配细节，包括阀杆和本体之间的密封槽、螺纹配合间隙、密封垫的安装卡槽，结构工程师在做整龙头设计的时候，可以直接调用这个模型做装配干涉检查，验证龙头壳体的内部安装腔尺寸是否匹配，也可以用来做维修拆装的结构演示，帮助维修人员快速理解阀芯的装配逻辑，避免安装的时候密封圈错位、螺纹错牙导致的安装故障。
