墙面安装rc型弯钩式钢筋混凝土支架

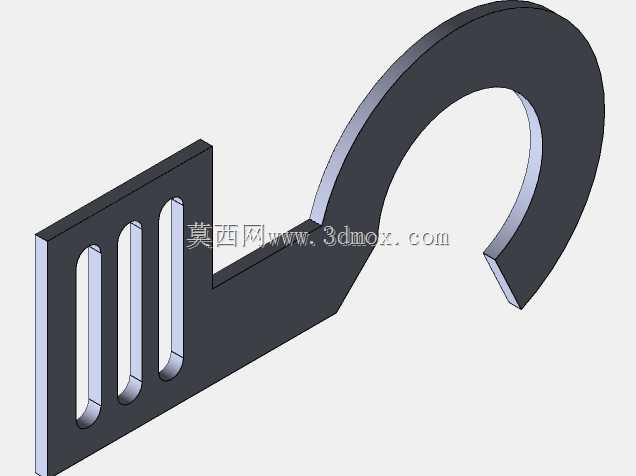

　　这类壁挂式弯钩支架多应用在工业厂房管线排布、民用建筑附属构件挂载、户外线缆临时固定等场景，核心作用是通过墙面锚固的方式，为挂载对象提供稳定的承托与限位，替代落地支架节省地面通行空间，尤其适合狭窄通道、设备旁侧墙面的挂载需求，避免地面支架被物料磕碰、被通行设备剐蹭的问题。从结构设计来看，该支架采用直板锚固段加圆弧弯钩的一体式结构，锚固段开设三个等距长条形安装孔，长孔的设计并非随意设置，而是考虑到墙面施工时预埋锚栓的位置误差，安装时可沿长孔长度方向微调支架固定位置，降低现场施工的对位精度要求，三个孔位沿直板长度方向排布，能让锚固力均匀分散到墙面的三个固定点，避免单点受力导致的墙面混凝土崩裂、支架松动问题。弯钩部分采用大圆弧过渡设计，

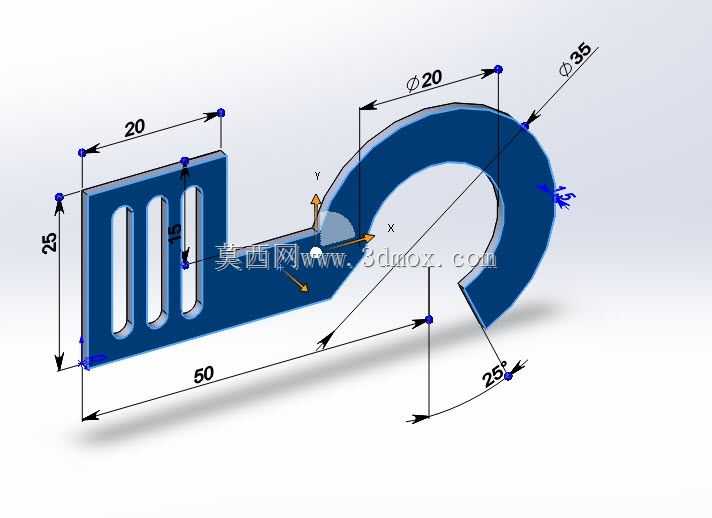

　　没有尖锐的折角，一方面能避免应力集中导致的支架受载断裂，另一方面圆弧接触面能更好贴合圆形挂载物，比如穿线钢管、小型风管、临时缆绳等，挂载时不会因为棱角切割损伤被挂载物件的外保护层。尺寸设计上，锚固段直板长度为50mm，宽度20mm，厚度方向预留足够的混凝土浇筑保护层，弯钩部分的外圆弧直径为35mm，内圆弧直径20mm，弯钩末端设置25度的斜向收口，这个角度的收口能避免挂载物件从弯钩开口处意外滑脱，同时不会给物件挂载操作造成阻碍，操作人员无需刻意对准就能将管件卡入弯钩内部。设计时特意将直板与弯钩的衔接处做了加厚过渡处理，这个位置是整个支架的应力集中区，挂载重物时弯矩最大，加厚处理能有效提升结构的抗弯折能力，

　　避免长期受载出现衔接处开裂的问题。安装边界方面，该支架需要锚固在强度达标混凝土墙面上，锚固段完全贴附墙面，三个安装孔的孔位中心距直板边缘预留足够的安全距离，避免锚栓距离墙面边缘过近导致混凝土劈裂，安装时弯钩朝向水平方向或略微向上倾斜，确保挂载物件的重力方向沿支架受力轴线传递，不会产生额外的侧向扭矩。从实际使用场景出发，这类支架不需要复杂的安装工序，现场作业时只需在墙面对应位置钻孔打入膨胀锚栓，将支架长孔对准锚栓调整到合适位置后拧紧螺母即可完成固定，相比焊接式墙面支架，不需要现场动火作业，在有防火要求的厂区、仓储空间内使用更安全，后期如果需要调整挂载位置，只需松开螺母微调支架位置或者整体拆卸移位，不会在墙面留下过多的钻孔痕迹。

　　结构建模时需要注意各段的尺寸公差配合，安装长孔的宽度要匹配常用的M6、M8膨胀锚栓外径，圆弧弯钩的轮廓要保证顺滑，不能出现建模时的折线棱角，否则实际生产浇筑时容易在棱角位置产生气孔、夹渣等浇筑缺陷，影响支架的整体结构强度。另外支架的所有外露边缘都做了小倒角处理，避免安装作业时划伤操作人员，也能减少混凝土浇筑时的飞边毛刺，减少后期打磨的工作量。这类支架在日常运维中也十分便捷，因为是一体式混凝土结构，不存在金属支架的锈蚀问题，在潮湿的地下管廊、户外露天墙面使用时，不需要做额外的防腐处理，长期使用不会因为锈蚀导致结构强度下降，维护成本远低于钢制壁挂支架。在管线排布密集的管廊区域，这类支架可以按一定间距成排安装，用来承托多根平行排布的线缆穿线管，相比传统的角钢支架，混凝土材质与墙面的热膨胀系数更接近，温度变化时不会因为膨胀量差异导致支架与墙面之间出现缝隙，固定可靠性更高。
