木业细木工半固态齐平门结构施工详图

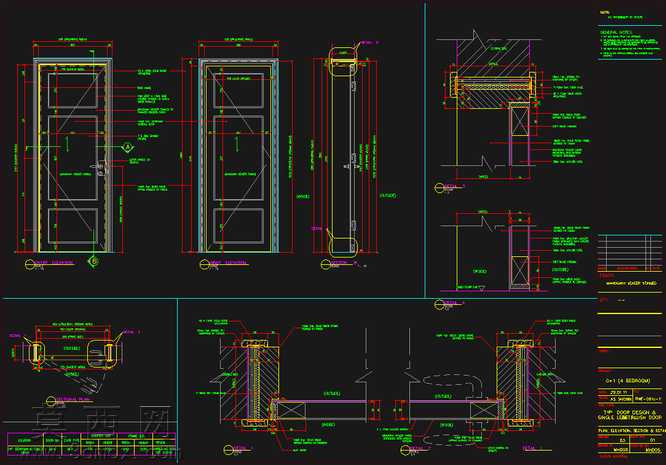

本套图纸围绕半固态齐平门的全流程生产与安装需求展开设计，依托三维建模逻辑完成二维工程图的规范输出，完整覆盖门体从外轮廓到内部构造的全维度尺寸标注与工艺说明。设计前期先对齐平门的应用场景做了充分调研，针对室内木门安装后需与墙面保持齐平、无突出门套的核心需求，确定了门体与预埋框体的配合公差标准，在建模阶段就对门扇厚度、边框宽度、合页安装位的预留尺寸做了精准参数化设定，避免后续生产安装出现尺寸错位问题。图纸中完整呈现了门扇的正立面、侧立面、背立面三个核心视图，对门扇表面的造型分格线条做了明确的尺寸定位，标注了每一处造型槽的深度、宽度与距边距离，同时对门扇内部的填充结构、边框实木加固层的位置与厚度做了剖面展示，明确了不同材质层的拼接方式，为生产环节的材料裁切、组装工序提供清晰依据。针对安装环节的核心节点，图纸专门绘制了门框与墙体的连接剖面、门扇与门框的配合剖面、合页安装位的放大详图，清晰展示了预埋固件的安装位置、固定方式，以及门框与墙体之间缝隙的填充处理工艺，同时标注了门扇与门框之间的配合间隙标准，确保安装后门扇开关顺畅、与墙面完成面保持完美齐平效果。整套图纸的标注逻辑遵循木业细木工的生产规范，所有尺寸标注均考虑了实际加工的公差余量，对不同材质的衔接位置做了专门的工艺说明，比如实木边框与密度板面层的粘贴要求、合页安装位的加固处理方式、门体表面的涂装厚度要求等，既可以作为生产车间的加工指导文件，也可以作为现场安装的施工依据，能够有效减少生产与安装环节的沟通成本，保障齐平门的最终成品效果符合设计预期。
