索斯No212隐藏式门窗连接铰链

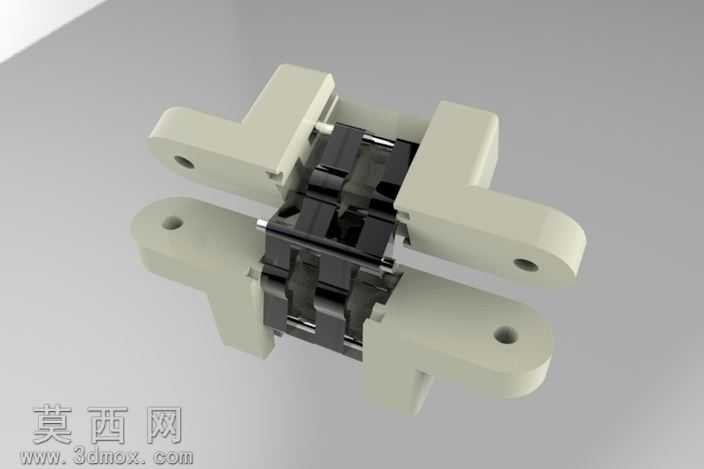

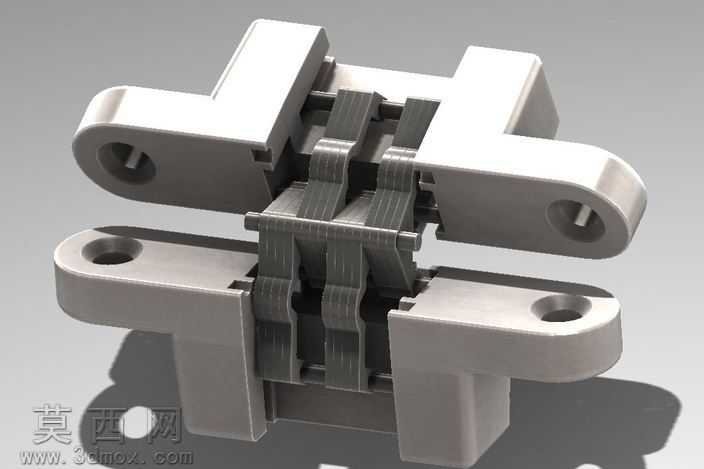

本作品为索斯No212款门窗连接铰链的三维数字化模型，建模过程严格遵循实物测绘的尺寸参数，以保证模型与实际量产产品的结构一致性。建模阶段采用自底向上的装配设计思路，首先拆分铰链的各个组成部件：包括两组对称设置的米白色安装基座、多组叠层排布的黑色传动连接片、中心铰接销轴、内置弹性定位组件等，对每个独立零件先完成单体特征建模，通过拉伸、切除、倒角等基础特征构建零件的主体轮廓，针对安装基座上的沉头安装孔，精准还原孔位间距、孔径与沉头深度参数，确保实际安装场景下的适配性；对于叠层传动片的卡扣卡位结构，通过精细的曲面切除与阵列特征，还原多层片体之间的咬合限位关系，保证铰链转动过程中的行程限位符合设计要求。材质与渲染阶段，针对米白色安装基座赋予哑光硬质工程塑料材质，调整材质的粗糙度与漫反射参数，还原尼龙加纤材质的哑光磨砂质感；针对黑色传动连接片赋予冷轧钢喷塑材质，添加细微的金属颗粒质感与低反光属性，区分金属件与塑料件的视觉差异；中心销轴赋予亮面金属材质，添加轻微的环境反射效果，突出金属销轴的光滑圆柱面特征。场景搭建采用浅灰色无缝背景，添加柔和的三点布光，主光从侧上方投射以凸显铰链的层叠结构层次，辅光补亮暗部避免死黑，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰呈现铰链的装配关系与外观细节。结构设计上，该款铰链为十字隐藏式结构，两组安装基座分别对应门窗框与门窗扇的安装位，多组叠层连接片通过中心销轴铰接，实现门窗开合过程中的平稳转动，内置的弹性定位结构可在开合到指定角度时提供阻尼定位手感，模型完整还原了各部件之间的装配间隙与配合关系，可直接用于门窗产品的装配干涉校验、开合运动仿真以及产品宣传展示使用，建模过程中对所有活动部件添加了合理的装配约束，可直接在三维软件中模拟铰链的开合转动过程，验证转动行程内是否存在结构干涉，为后续的产品优化、安装指导提供直观的三维可视化参考。
