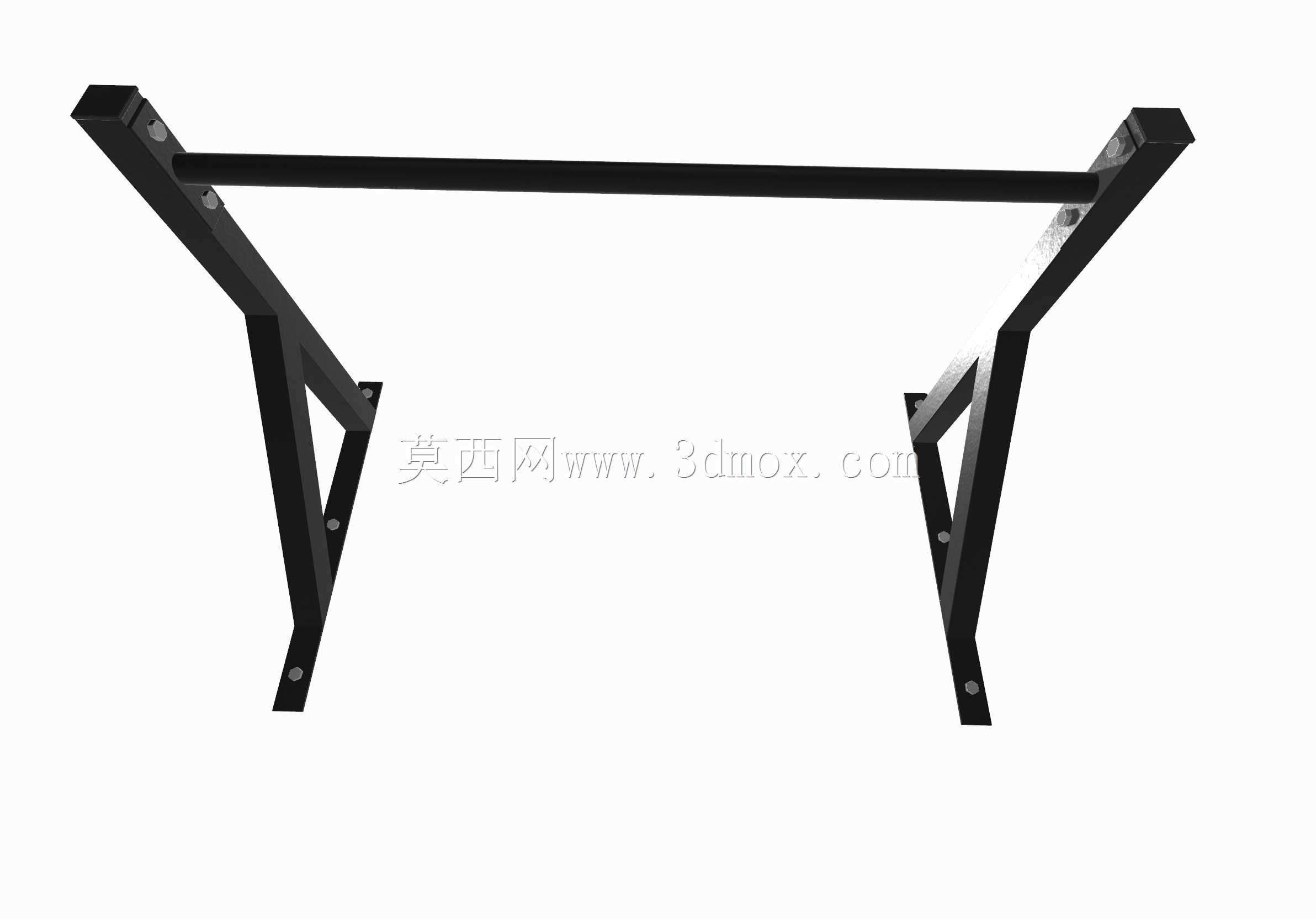

壁挂式CrossFit训练引体向上拉杆结构

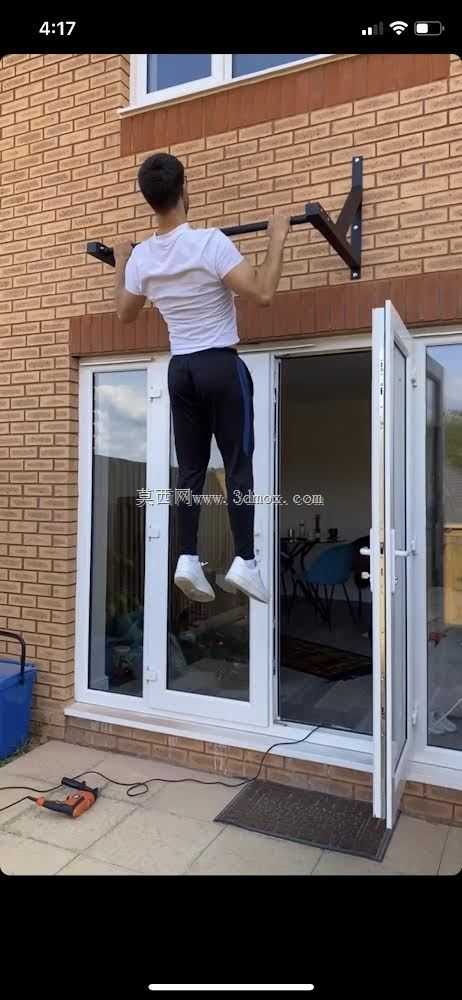

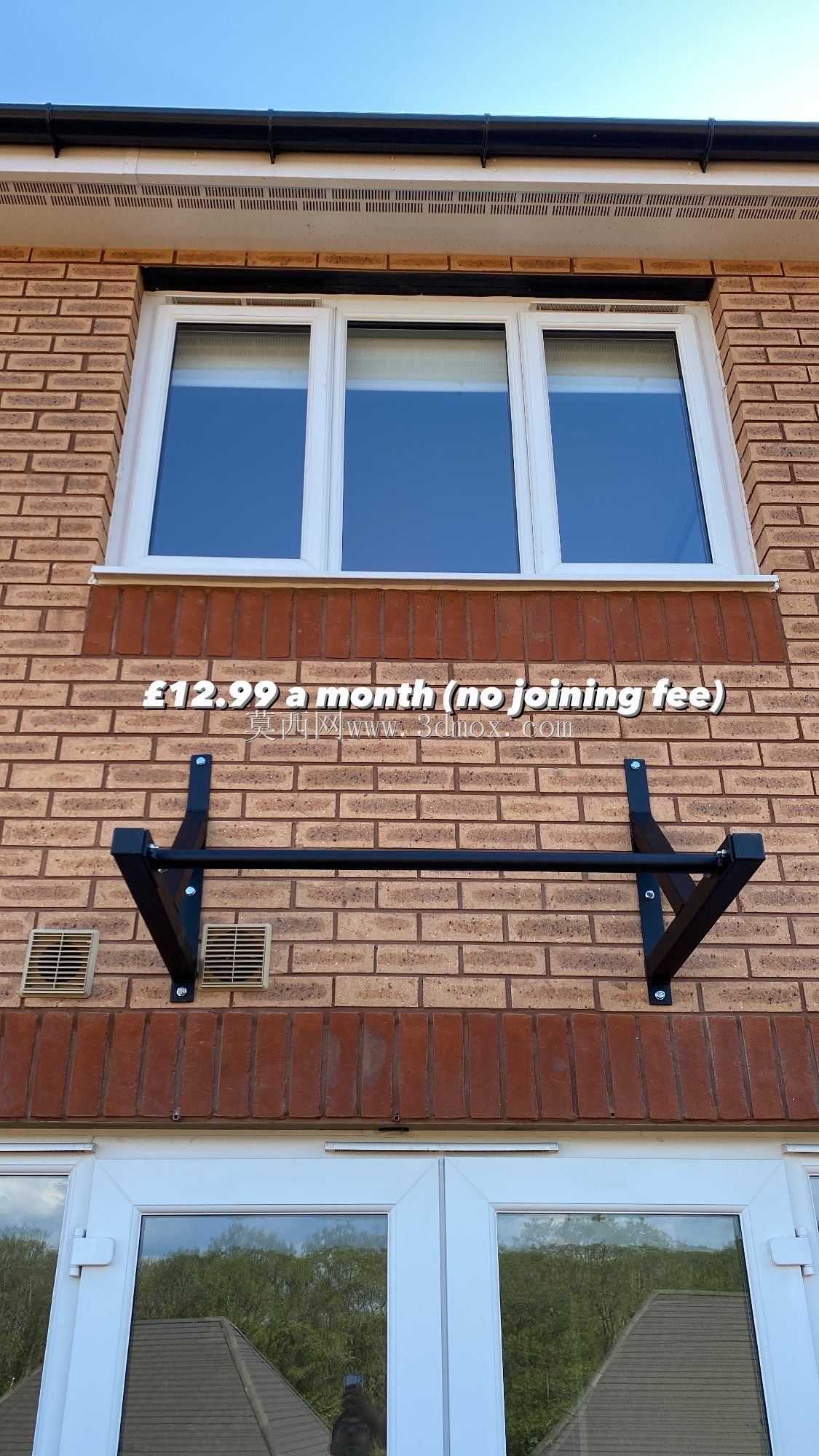

　　这款壁挂式引体向上拉杆，是面向家庭健身、小型工作室CrossFit训练场景开发的墙体挂载训练构件，区别于传统门框夹装式引体杆的易松动、承重上限低问题，采用墙面三角支架固定的结构形式，能够满足大体重训练者、带摆动动作的复合训练需求。从实际使用场景来看，这类构件主要安装于砖混结构外墙、混凝土承重内墙、实心砖墙体等具备足够握钉力的基面，安装位置通常选在落地窗上方、车库空白墙面、家庭健身区空余立面，避开管线预埋区域，保证安装基面的结构强度能够承载训练过程中的动态载荷。

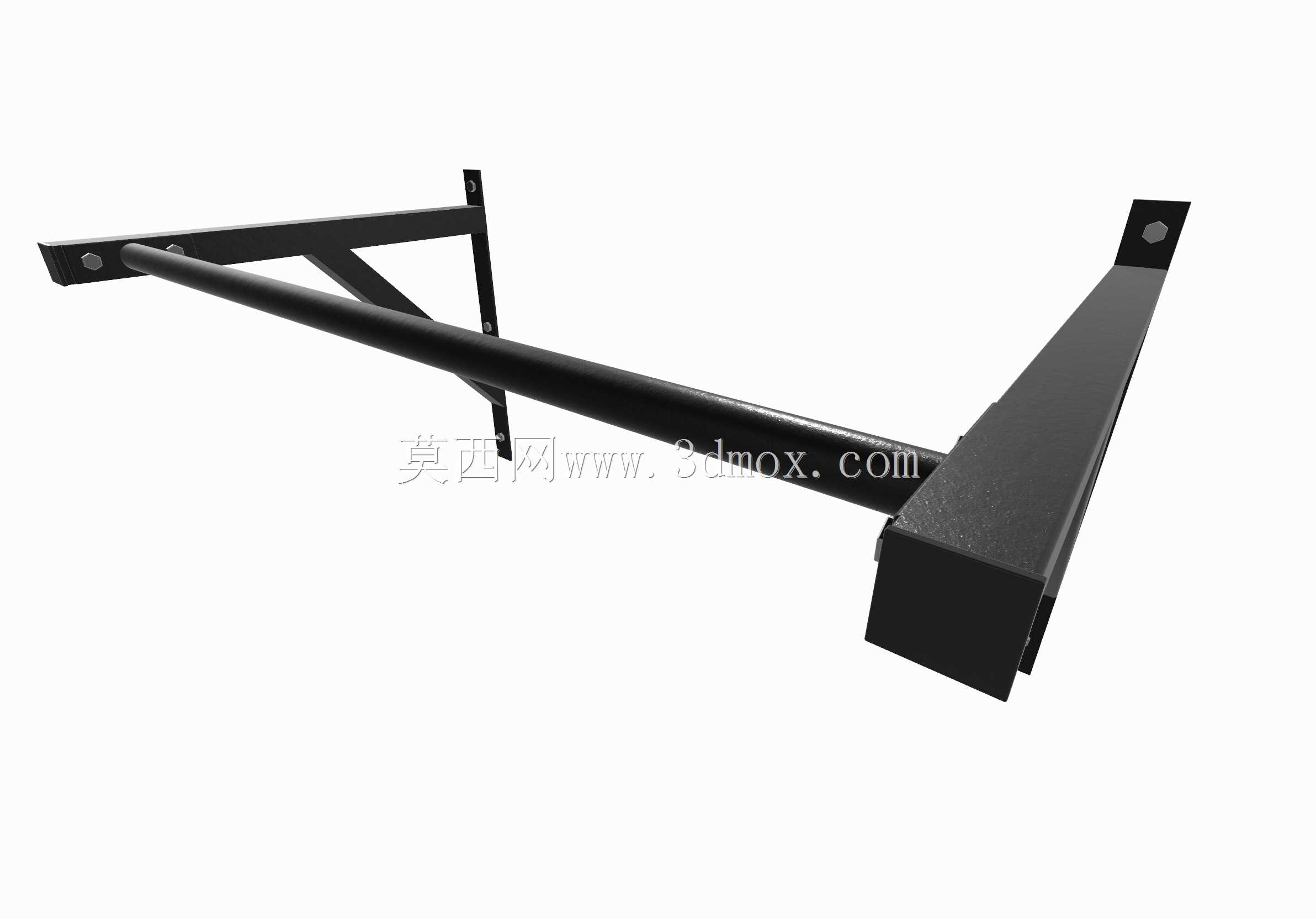

　　从功能特性上看，这款拉杆的有效握持宽度略大于1200毫米，能够适配宽距引体、窄距引体、正反手切换、悬垂举腿、弹力带辅助引体等多种训练动作，杆身距离墙面的伸出深度大于传统引体杆，训练者在做摆动式引体、双力臂等CrossFit常规动作时，身体不会与墙面发生磕碰，预留足够的动作摆动空间，杆身距离地面的安装高度略高于700毫米？不对，是杆身安装完成后，握持位距离地面的高度通常设置在2.2米至2.4米区间，保证身高1.9米以内的训练者悬垂时脚部不会接触地面，同时匹配常规住宅的层高条件。杆身采用圆管截面设计，表面做防滑滚花或者包胶处理，提升握持摩擦力，避免训练出汗后打滑脱手。

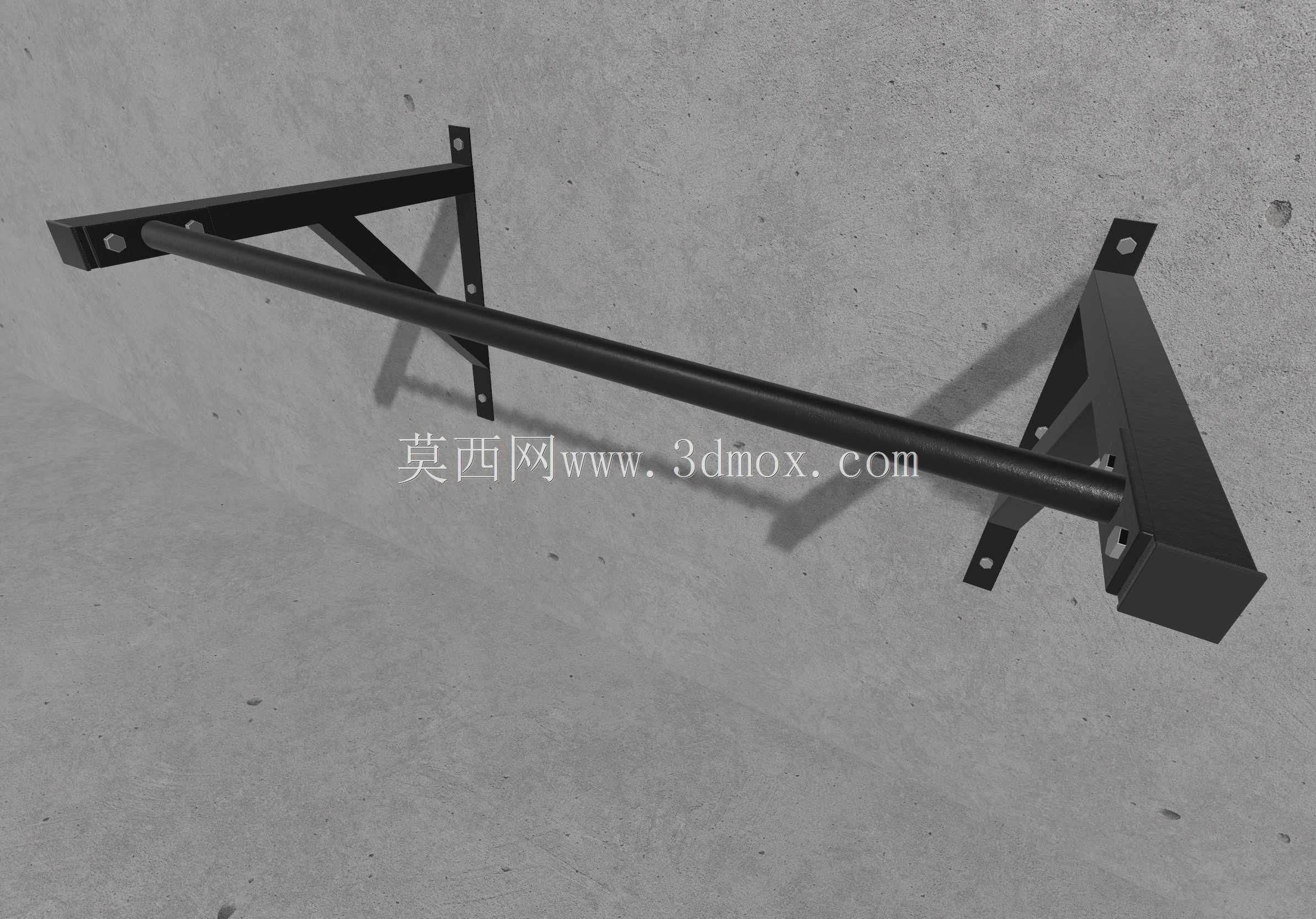

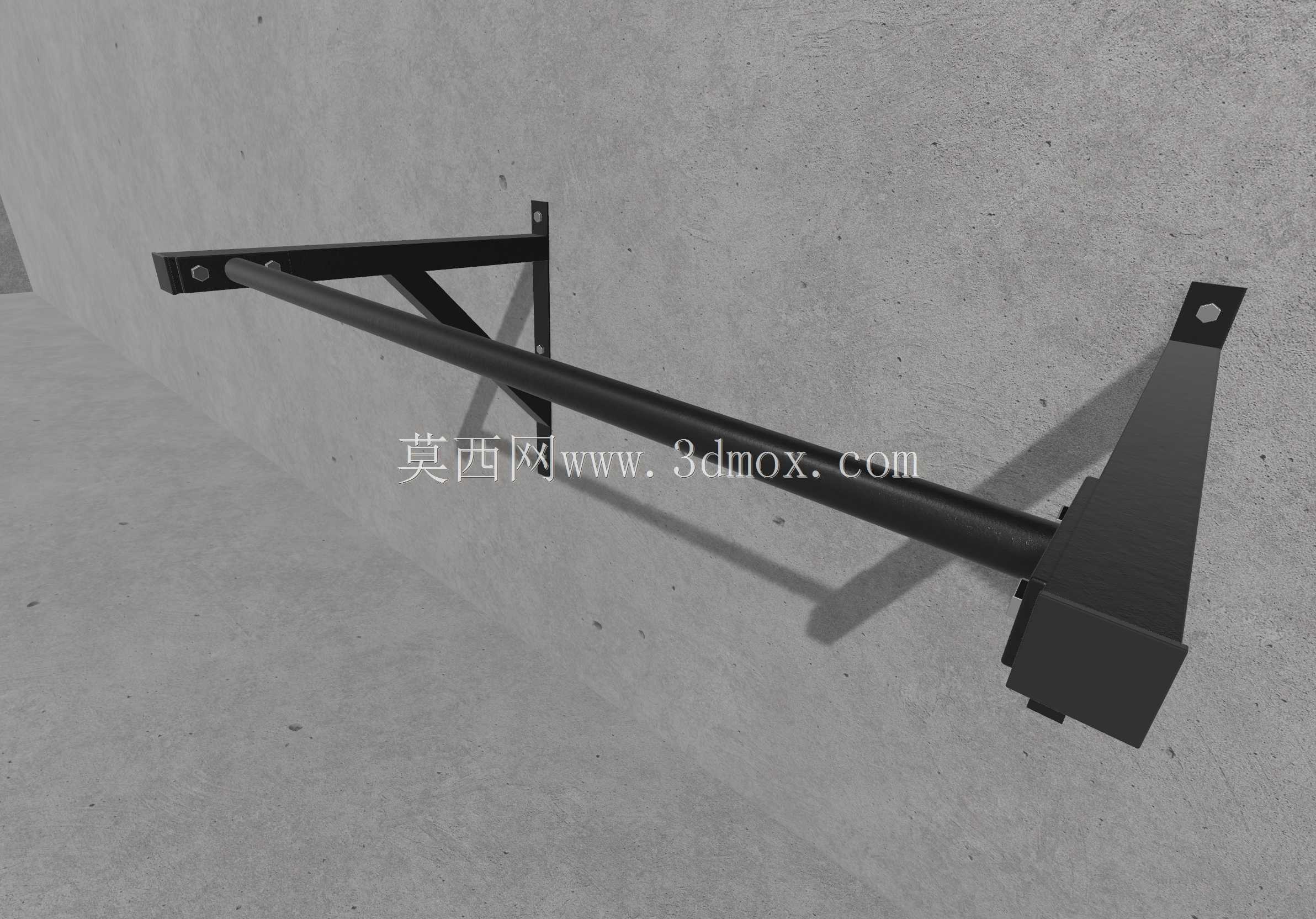

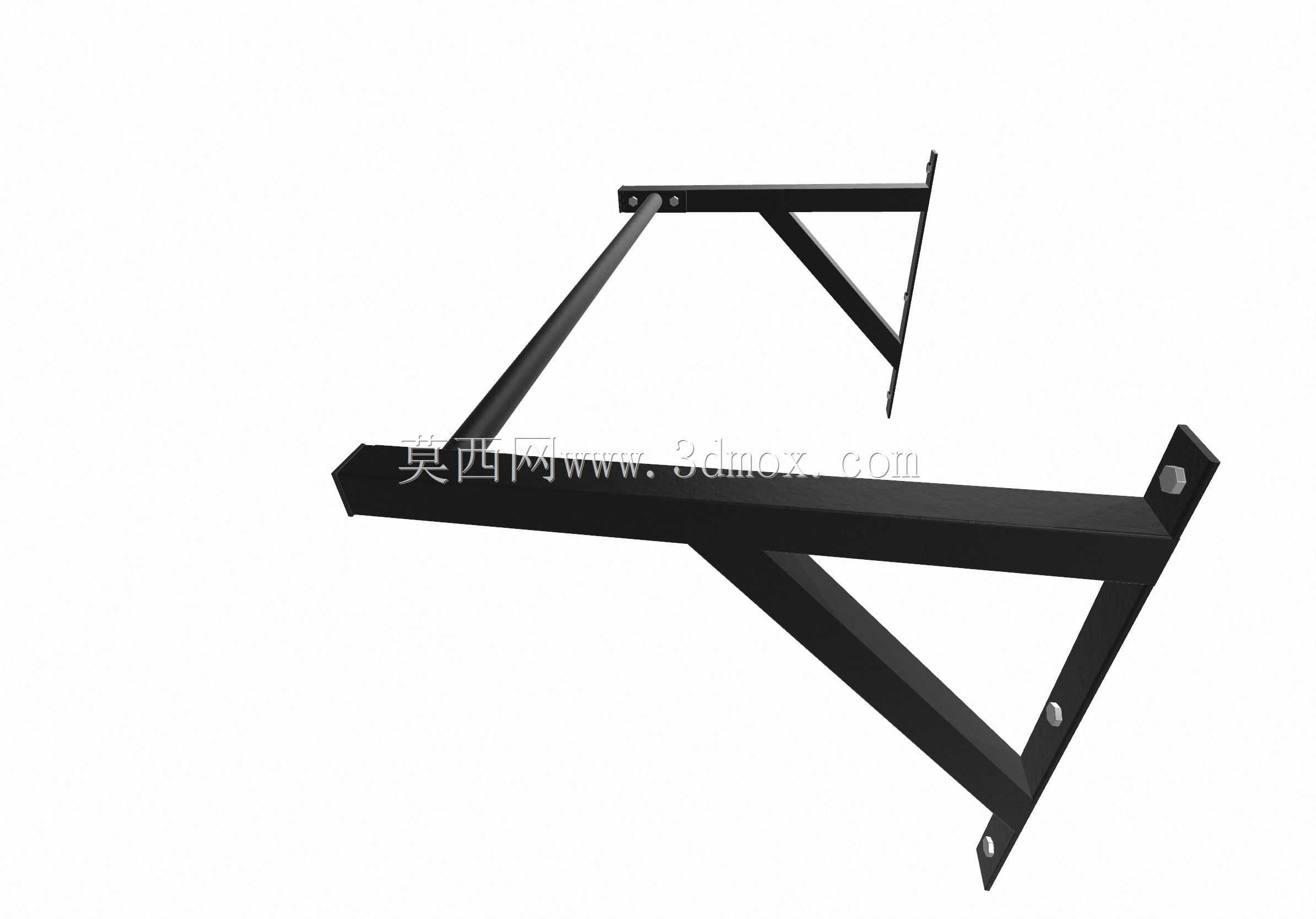

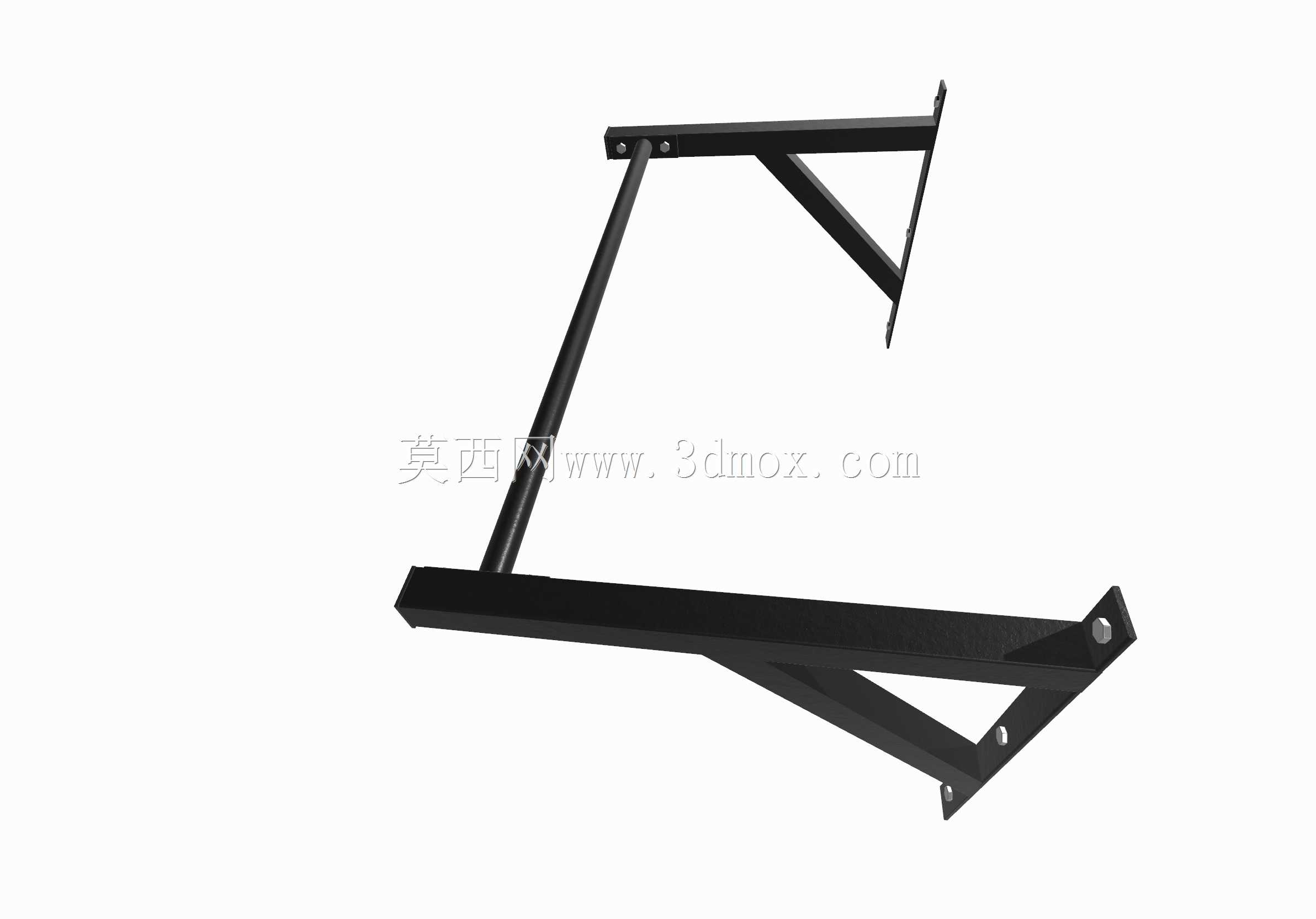

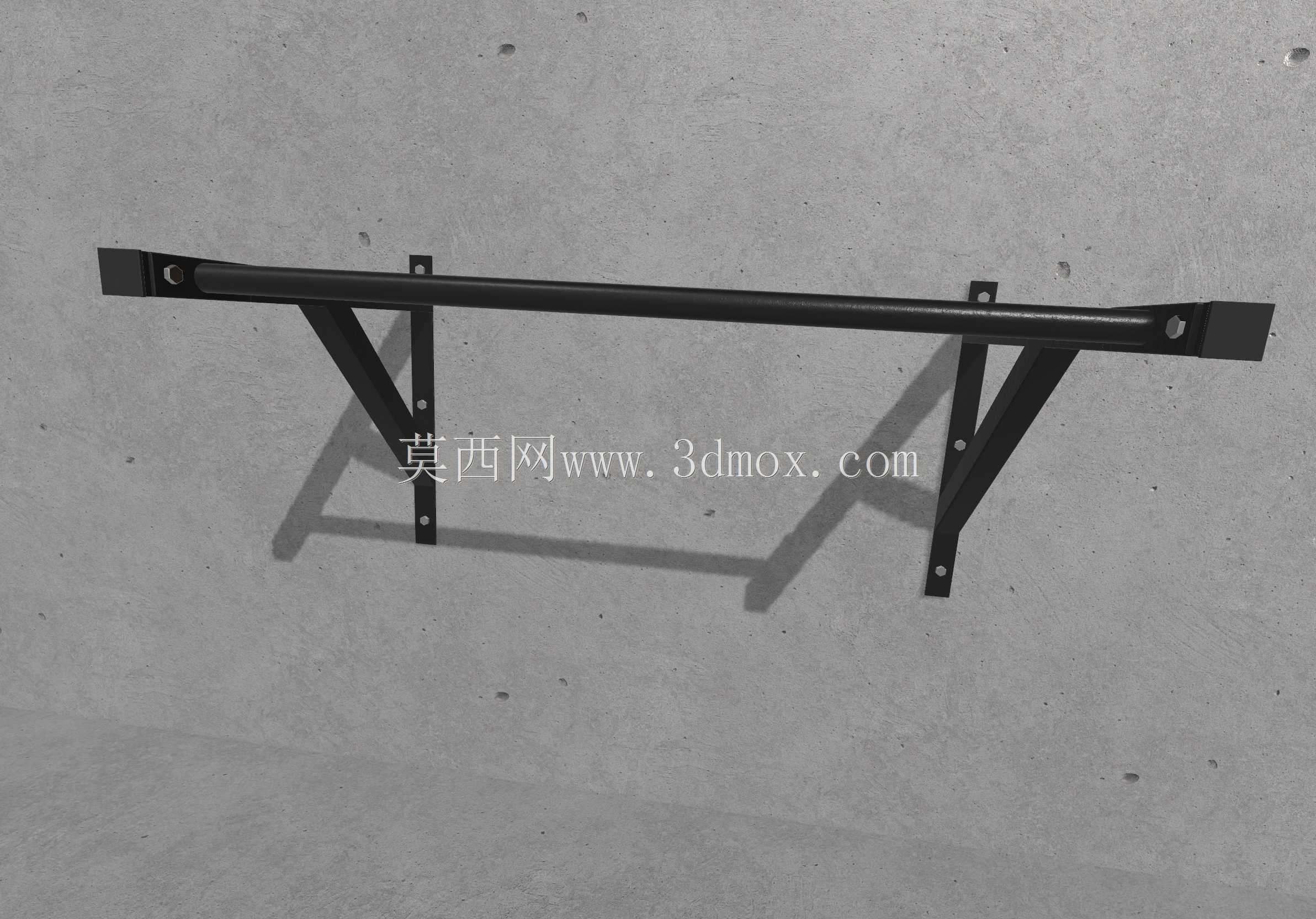

　　设计思路上，两侧的固定支架采用三角斜撑结构，利用三角形的结构稳定性分散载荷，支架与墙面的连接采用多组膨胀螺栓固定，每个支架设置至少3个固定点位，分别承载垂直向下的重力、训练摆动时产生的水平切向力，避免长期使用后支架出现松动变形。杆身与支架的连接采用插接加顶丝固定的形式，既方便安装时调整杆身水平度，也能保证杆身与支架的连接刚性，不会出现杆身转动、窜动的问题。在结构校核阶段，需要重点考虑动态载荷系数，因为CrossFit训练中的 kipping 引体（摆动引体）会产生1.5至2倍于人体重量的瞬时冲击载荷，所以支架的板材厚度、螺栓的选型都要按照静态承重的2倍以上做冗余设计，避免出现结构失效的风险。

　　安装边界方面，需要明确安装基面的要求，禁止安装在空心砖墙、轻质隔墙、石膏板墙等非承重墙体上，膨胀螺栓的埋深需要达到80毫米以上，保证在墙体内部有足够的握裹力。安装时需要使用水平仪校准杆身的水平度，避免两侧支架高低差导致杆身倾斜，长期受力不均引发连接部位疲劳。杆身下方需要预留至少1.5米的净空区域，地面铺设健身垫，避免训练者跌落受伤，同时预留足够的动作空间，保证训练时不会碰撞到周边的门窗、家具等物件。和传统的落地式引体架相比，这款壁挂式结构不占用地面空间，对于小户型家庭健身区、面积有限的工作室来说空间利用率更高，同时没有落地支架的脚部遮挡，训练者在杆下方做地面动作时也不会被支架磕碰。从结构细节来看，支架的所有棱角都做了圆弧倒角处理，避免训练过程中剐蹭皮肤、勾扯运动衣物，杆身的两端设置封堵件，防止管内进入灰尘、锈蚀内部结构，延长构件的使用寿命。在实际建模过程中，需要重点还原支架的折弯角度、螺栓孔的位置精度、杆身与支架的配合公差，保证模型导出后能够直接用于生产下料、安装模拟，提前排查安装过程中可能出现的孔位错位、支架与墙面贴合不严等问题。
