壁挂式钢索交叉训练装置结构设计

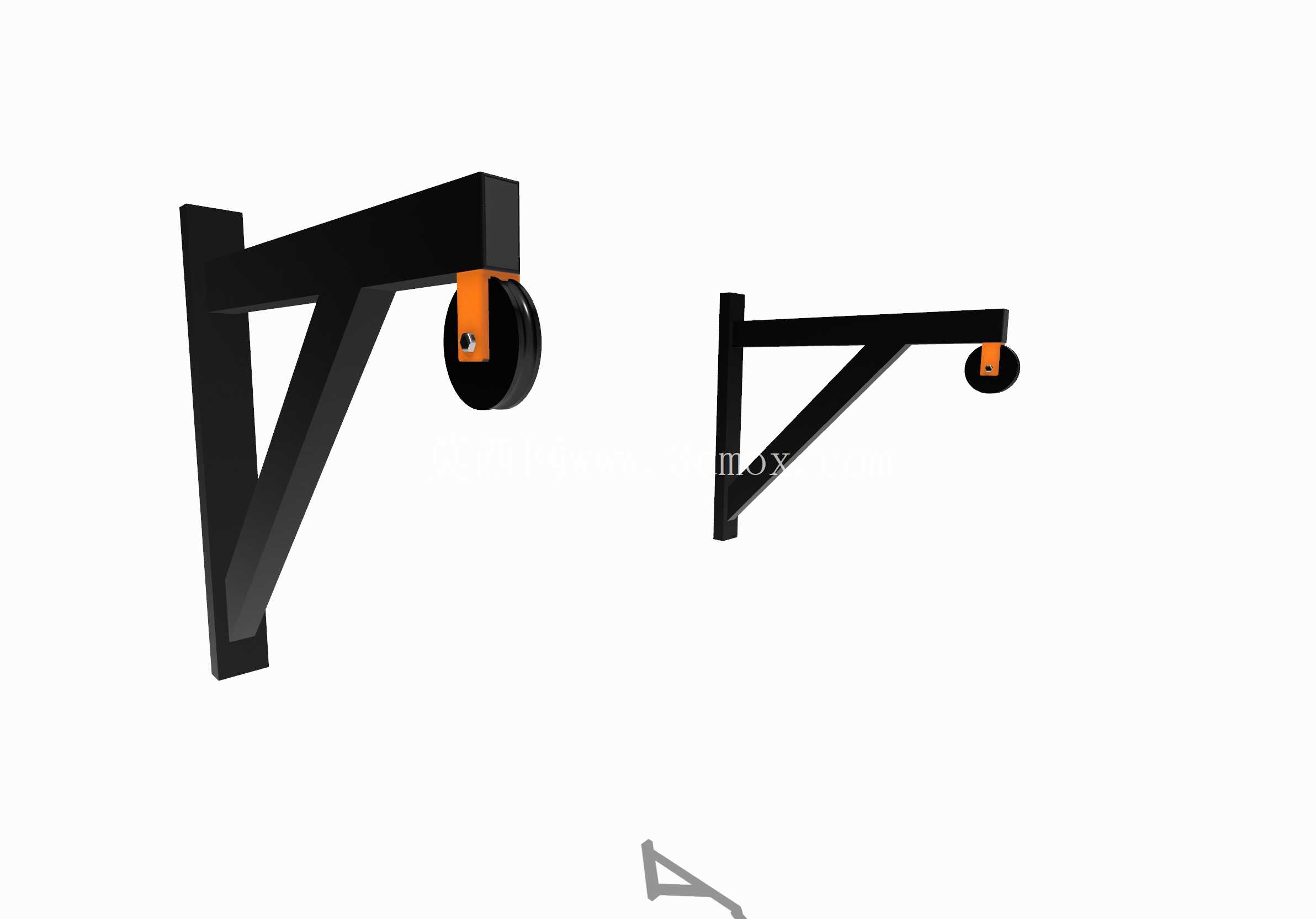

　　该装置核心为墙面固定的三角支撑悬臂结构，搭配端部导向滑轮组，主要用于家庭健身空间、小型商业健身房的力量训练场景，作为钢索交叉训练系统的承载导向部件，解决传统落地式钢索训练设备占地空间大的痛点，适配墙面承重条件达标、地面空间局促的训练场地安装使用。从结构设计逻辑来看，三角支撑臂采用直角三角形受力框架，竖直边贴合墙面作为安装基准面，水平边向外延伸形成悬臂承载段，斜向支撑边连接竖直边上端与水平边外端，形成稳定的静定受力结构，可将滑轮端承受的钢索拉力分解为墙面的竖直方向剪切力与水平方向拉压力，避免悬臂结构出现过大的端部挠度，保障训练过程中结构无明显晃动感。

　　支撑臂主体采用等截面型材焊接成型，截面尺寸经过受力核算，可承受单侧最大150kg的钢索拉力载荷，竖直安装边预留多组膨胀螺栓安装孔位，孔位间距符合常规承重墙的锚固施工规范，安装时需保证竖直边与墙面完全贴合，避免局部应力集中导致锚固失效。端部滑轮组件采用悬臂销轴固定结构，滑轮轮槽宽度适配常规6mm直径健身钢索，轮槽表面做圆弧过渡处理，避免钢索在反复收放过程中出现硬弯折，延长钢索使用寿命；滑轮两侧设置挡边结构，防止钢索在大角度牵拉过程中从轮槽脱出，销轴与支撑臂端部的安装座采用过盈配合加防转螺钉固定，避免滑轮在长期交变载荷下出现销轴转动松脱。整套装置成对安装时，两个悬臂的水平延伸方向呈对向布置，安装高度可根据训练需求调整，常规安装高度为悬臂水平边距地面2.2m-2.4m，两个悬臂的水平间距根据场地宽度设置在3m-4m区间，可满足不同臂展人群的交叉牵拉训练动作需求。安装边界方面，要求安装墙面为厚度不小于200mm的实心混凝土承重墙，禁止安装在空心砖墙、轻质隔墙上，锚固膨胀螺栓采用M12规格的金属膨胀螺栓，锚固深度不小于100mm，每个支撑臂的竖直边设置4个锚固点，上下各2个均匀分布，保障载荷均匀传递到墙体结构。

　　设计过程中针对支撑臂的受力变形做了仿真校核，在最大额定载荷下，悬臂端部的竖直方向变形量不超过2mm，不会出现肉眼可见的下弯情况，斜向支撑边的压应力控制在材料许用应力的60%以内，留有足够的安全余量，避免长期使用出现结构疲劳变形。滑轮组件的转动阻力经过优化，销轴部位设置自润滑衬套，无需定期加注润滑油即可保持顺畅转动，钢索牵拉过程中无卡顿、异响，可适配不同重量的配重负载，满足从新手到进阶训练者的力量训练需求。装置整体外形简洁，支撑臂表面做哑光黑色喷塑处理，滑轮侧边的橙色装饰件既起到标识作用，也可作为滑轮挡边的防护结构，避免训练过程中衣物、肢体意外卷入滑轮间隙。

　　相较于落地式钢索训练架，该壁挂式装置无需占用地面放置空间，仅依托墙面安装，可充分利用室内上部闲置空间，尤其适合层高2.8m以上的家庭健身区、工作室小型训练空间使用，安装完成后不会影响地面其他健身器材的摆放，也不会阻碍人员在场地内的正常通行。结构设计上充分考虑了安装施工的便利性，支撑臂整体为焊接成型的一体化构件，现场安装时只需找准安装高度标记孔位，钻孔打入膨胀螺栓即可完成固定，无需现场做焊接、切割等二次加工，普通施工人员借助冲击钻、扳手等常规工具即可完成整套安装流程。滑轮组件为模块化设计，若后期出现滑轮磨损、衬套老化等情况，只需拆下端部的防转螺钉即可抽出销轴更换滑轮，无需整体拆卸支撑臂，降低后期维护成本。在实际使用场景中，钢索从滑轮轮槽绕过，一端连接训练把手，另一端连接墙面或地面设置的配重装置，训练者可通过调整身体站位、牵拉角度，完成胸肌、背肌、肩袖肌群等多个部位的力量训练动作，两个对向安装的装置配合使用时，可实现交叉牵拉的动作轨迹，更好地刺激目标肌群。设计时还考虑了不同训练动作的牵拉角度范围，滑轮可绕销轴做小角度的摆动，适配钢索从不同方向牵拉的角度变化，避免钢索与轮槽边缘出现硬摩擦，减少钢索的磨损速度，同时也让训练动作的轨迹更加顺畅自然。
